基础 梁平法标注法
平法标注法
平法标注法---梁(03g101 平面标注法)一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
梁柱板基础钢筋平法标注图解
第一单元 基本知识 及相关概念
第二单元 平法识图（03G101）
第三单元 钢筋算法
第一部分 钢筋专业知识
钢筋种类: 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低碳钢丝 等。 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
剪力墙钢筋计算
墙身钢筋
水平钢筋
竖向钢筋
墙端为端柱
墙端为暗柱
外侧钢筋连续通过
外侧钢筋不连续通过
外侧钢筋连续通过
外侧钢筋不连续通过
基础层
中间层
顶层
长度
根数
长度
根数
墙柱
端柱
暗柱
墙柱
暗梁
连梁
纵筋
箍筋
纵筋
箍筋
中间层
顶层
墙身水平钢筋(墙端为暗柱)：
墙端为暗柱时：
长度：
外侧钢筋＝墙长-2*保护层 内侧钢筋＝墙长-2*保护层+弯折
板的分类
单块板
连续板
异形板
Байду номын сангаас
板内钢筋说明
剪力墙涉及相关概念
暗柱 端柱 暗梁 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
楼 梯
A型（一跑楼梯） B型（有低端平板一跑楼梯） C型（有低端平板一跑楼梯） D型（有低端和高端平板一跑楼梯）
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
梁钢筋平法标注图解
精选可编辑ppt
6
（五）梁侧纵向构造钢筋或受扭钢筋配置，该项为必注值。 当梁腹板高度hw≥450mm时，须配置纵向构造钢筋，所注 规格与根数应符合规范规定。此项注写值以大写字母G打 头，接续注写设置在梁两个侧面的总配筋值，且对称配置。 当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母 N打头，接续注写配置在梁两个侧面的总配筋值， 且对称配置。受扭纵向钢筋应满足侧面纵向构造钢筋的间 距要求，且不再重复配置纵向构造钢筋。 注：当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d。
梁钢筋平法标注
丘剑宾
精选可编辑ppt
1
一、平面注写方式 在梁平面布置图上，分别在不同编号的梁中各选
一根梁，在其上注写截面尺寸和配筋具体数值的方 式来表达梁平法施工图。平面注写包括集中标注与 原位标注，集中标注表达梁的通用数值，原位标注 表达梁的特殊数值。当集中标注中的某项数值不适 用于梁的某部位时，则将该项数值原位标注，施工 时，原位标注取值优先。
悬挑梁
XL XX
井字梁
JZL XX （XX）、（XXA）或 （XXB）
注： （XXA）为一端有悬挑，（XXB）为两端有悬挑，
悬挑不计入跨数
精选可编辑ppt
3
精选可编辑ppt
4
• 梁集中标注的内容，有五项必标注和一项选注 值（集中标注可以从梁的任意一跨引出，）， 规定如下：
• （一）梁编号。由梁的类型代号、序号、跨数 和是否悬挑四部分组成，如上图中的KL2(2A)即 表示框架梁、第2号、2跨、一端悬挑。
精选可编辑ppt
2
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组
成， 序号 跨数及是否带有悬挑
楼层框架梁 KL XX （XX）、（XXA）或 （XXB）
工程识图之平法标注(梁)
平法标注（梁）一、钢筋1、钢筋分类(1)、按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。
A、热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。
表示符号：B、冷拉钢筋（预应力钢筋）表示符号：(2)、按照外形一般分为：圆钢和螺纹钢2、钢筋表示二、构件：梁、柱、板、剪力墙、楼梯、基础，其中梁可分为：框架梁、屋面框架梁、非框架梁、悬挑梁。
三、标注。
标注分为集中标注和原位标注。
1、梁类型代号2、梁内配筋形式一：形式二：形式三：形式四：3、梁内钢筋表示4、梁的标注。
标注分集中标注和原位标注。
当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用。
（1）、集中标注A、标注规则：①、梁代号：详见梁代号表，如：KL等；②、梁序号：阿拉伯数字表示，如：2；③、梁跨数：阿拉伯数数字表示，如2；④、有无悬挑低号：一端悬挑注写A，两端悬挑为B；⑤、截面尺寸：宽╳高，如300╳650；⑥、梁箍筋：钢筋等级-钢筋直径-中心间距符号@-加密区间距/非加密区间距-（肢数）。
如：Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；⑦、通长筋：表示为“上部通长筋（架立筋）；下部通长筋”。
梁上部通长筋为：如果只有通知筋，则表示为：根数+钢筋级别+钢筋直径，如：2Φ25表示2根二级直径是25的通长筋。
如果只有架立筋，则表示为：（根数+钢筋级别+钢筋直径）；如果既有通长筋又有架立筋时，表达为通长筋（位于角部）+（架立筋）（位于中间），如：2 25+（2φ12）；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 上部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；梁下部通长筋（受力筋）：同梁上部通长筋；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 下部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；⑧、梁侧面纵向构造钢筋或受扭钢筋：侧向构造钢筋就是腰筋，当梁的有效高度大于450mm时设置，腰筋布置在梁的截面高度中间区域，两边对称布置；受扭钢筋包括抗扭钢筋和箍筋，抗扭钢筋要求沿梁的截面四个边均匀布置，当存在扭矩时梁的截面高度中间区域需要布置纵筋，布置抗扭钢筋以后就不再需要布置侧向构造钢筋。

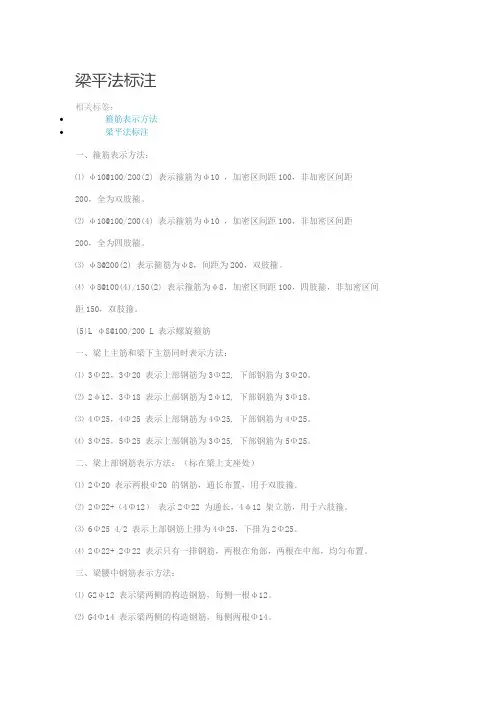

梁平法标注
梁平法标注相关标签：∙箍筋表示方法∙梁平法标注一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
(5)L φ8@100/200 L 表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20 的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12 架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
11G101-3平法标注解读
第二章条形基础平法识图
(3) 附加箍筋和吊筋, 将其直接画在平面图中的主梁上，用线引注总配 筋值，当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明，少数 与统一注明值不同时，再原位引注．
第二章条形基础平法识图
2.梁编号的注写形式 梁编号中（XXA)表示梁一端悬挑，(XXB)表示梁两端有悬挑，
第二章条形基础平法识图
(2) 梁下部纵筋： a 当梁下部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开． 例 梁下部纵筋写为6Φ 25 2/4, 则表示上一排纵筋为2Φ 25, 下一排纵筋为4Φ 25, 全部伸入支 座． b 当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相联, 注写时将角部纵筋写在 前面． 例 梁支座上部有四根纵筋，2Φ 25 放在角部, 2Φ 22 放在中间, 在梁支座上部应注写为 2Φ 25+2Φ 22. c 当梁的集中标注中已注写了梁上部和下部的纵筋值时，则不需在梁下部重复做原位标注．
架立筋注写在加号后面的括号内。 例：B:2φ 20+(2φ 12）其中2φ 20表示梁底部贯通纵筋，(2φ 12）表示架立筋 2) 以T打头，注写梁顶部贯通纵筋。注写时用“；”将底部与顶部贯通纵筋分隔开 3）当梁底部或顶部贯通纵筋多于一排时，用“/”将各排纵筋自上而下分开。 例：B:4φ 20；T:12φ 20 7/5，表示梁底部贯通纵筋为4φ 20；梁顶部贯通纵筋上一排为
第二章条形基础平法识图
四、 基础梁原位标注的内容规定如下:
1、 梁支座上部纵筋，该部位含通长筋在内所有纵筋： a 当梁支座上部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开． 例 梁支座上部纵筋写为6Φ 25 4/2, 则表示上一排纵筋为4Φ 25, 下一排纵筋为2Φ 25. b 当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相联, 注写时将角部纵筋写 在前面． 例 梁支座上部有四根纵筋，2Φ 25 放在角部, 2Φ 22 放在中间, 在梁支座上部应注写为 2Φ 25+2Φ 22. c 当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注；当梁中间支座两边的上 部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注．
11G101-3平法标注解读
例: φ 10100/200(4),表示箍筋为I级钢筋,直径为10,梁端加密区间距为100,跨中非加密区间距 为200,均为四肢箍。
第二章条形基础平法识图
2）采用两种箍筋时用“/”分隔不同箍筋，按照从梁两端向跨中的顺序注写。第1段箍筋 前面加注箍筋道数
例:8φ 10100/φ 10200(4),表示箍筋为I级钢筋,直径为10,从梁两端向跨中设置8道间距为 100的;跨中间距为200,均为四肢箍.
板区划分条件
板厚相同、基础平板底部与顶部贯通纵筋 配置相同的区域为同一板区
第三章梁板式筏形基础平法识图
（二）集中标注规定： （1）注写平板的编号。 （2）注写基础平板的截面尺寸。
注写h=XXX表示板厚。 （3）注写基础平板的底部与顶部贯通纵筋及其总长度。
先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯 通纵筋及纵向长度范围；再注写Y向底部（B打头）贯通纵 筋与顶部（T打头）贯通纵筋及纵向长度范围。
5）加腋梁加腋部位钢筋，需在设置加腋的支座处以Y打 头注写在括号内。
第三章梁板式筏形基础平法识图
三、梁板式筏形基础平板LPB的平面注写
（一）梁板式筏形基础底板筋的标注 板底部与顶部贯通纵筋的集中标注 板底部附加非贯通纵筋的原位标注
引注位置
集中标注
应在所表达的板区双向均为第一跨（X与Y 双向首跨）的板上引出（图面从左至右为 X向，从下到上为Y向）
2）当同排纵筋有两种直径时，用加号“+”将两种直径的纵 筋相联。
第三章梁板式筏形基础平法识图
3）当梁中间支座两边的底部纵筋配置不同时，需在支座 两边分别标注；当梁中间支座两边的底部纵筋相同时，可仅 在支座的一边标注配筋值。
4）当梁端（支座）区域的底部全部纵筋与集中注写过的 贯通纵筋相同时，可不再重复做原位标注。
16g101梁钢筋平法标注
16g101梁钢筋平法标注1. 引言在建筑工程中，梁作为承载结构的重要组成部分，需要使用钢筋进行加固和增强。
钢筋构成了梁的骨架，为梁提供了必要的强度和承载能力。
为了确保钢筋的正确布置和标注，以及施工的准确性和安全性，需要进行梁钢筋平法标注。
本文将介绍16g101梁钢筋平法标注的基本要求和操作过程，以及常见的标注方式和注意事项。
2. 标注要求在进行梁钢筋平法标注时，需要满足以下基本要求：•准确性：标注的位置和尺寸需要与设计图纸一致，确保钢筋的布置和间距符合设计要求；•清晰可辨：标注线条清晰可见，文字表达准确清楚，便于施工人员理解和操作；•规范统一：按照相关规范和标准进行标注，确保施工的一致性和可追溯性；•易于施工：标注符号和文字应易于施工人员识别和操作，减少误差和疏漏。
3. 操作过程下面是16g101梁钢筋平法标注的基本操作过程：步骤1：准备工作在进行梁钢筋平法标注之前，需要进行一些准备工作，包括准备标注工具和清理梁的表面。
•标注工具：常用的标注工具包括测量工具（如直尺、量角器）、标注笔、胶带等。
根据实际需要选择合适的工具。
•清理梁表面：清理梁表面的灰尘和杂物，确保标注的线条清晰可见。
步骤2：确认标注位置根据设计图纸和相关要求，确认梁的钢筋平法标注位置。
•使用直尺或量角器等工具，测量出梁上需要标注的位置，如钢筋的起始点、中心线、间距等。
•使用标注笔在梁上进行简单标记，便于后续绘制标注线条。
步骤3：绘制标注线条根据确认的标注位置，使用标注笔或合适的工具，在梁上绘制标注线条。
•对于直线标注，使用直尺或辅助线进行辅助绘制。
•对于弧线标注，使用量角器或模板进行辅助绘制。
•标注线条应该清晰可见，粗细适中，便于施工人员辨识和操作。
步骤4：书写文字标注在标注线条的基础上，使用标注笔或合适的工具，书写相应的文字标注。
•文字标注应该清晰、准确、易读。
•根据实际需要书写钢筋的尺寸、间距、起始点等信息。
步骤5：检查和确认完成标注后，进行检查和确认。
