长距离富水砂卵石地层中盾构掘进控制施工技术研究

作出调整,盾构机司机应当判断出当前开挖面的状况 后,适当调整土压力的控制,进而减小盾构机的总推 力,加快掘进速度,提高施工效率。本区间隧道埋深 9〜13. 5m,根据上述公式计算,本区间土仓压力综合分 析控制在0. 08~0. 13MPa之间。
4.1 土仓压力设定
本区间为全断面卵石土层,土压力根据理论计算值 适当增加0.02〜0.03MPa,计算工作土压一般由土体水 压以及土体压力组成,掘进过程中一般按照土体埋深考 虑静水压力以及适当的土体压力。在一般的软土层中掘 进时,根据上覆土重力理论,土的铅垂方向的自重应力 6为
(2)如图2所示,由单环管片掘进的循环时间计算 得到,电瓶列车来回一趟单个循环所需要的时间为 180min (平均计算,且已经包括材料的装卸、运输等), 而单个循环关键工序所需的时间为105min (掘进 60min,拼装 45min) o
掘进前的准备 工作
2 5 min
盾构机掘进
(60min)
85 min
(1)测量不准确或误差过大可能造成盾构机无法按
•9•
地下工程
照设计位置进入洞门。 (2) 富水砂卵石层中盾构始发是本工程的重难点。 (3) 长距离穿越全断面富水砂卵石地层为本工程的
重难点。
3盾构掘进施工流程剖析及时间分析
单环管片掘进循环流程如下:
(1)为确保盾构的使用效率,人工补充测量工序穿 插施工,确保关键工序的不停顿,配合工序的时间需要 控制在关键工序之内。
4.3刀盘扭矩控制
结合本区间实际施工情况,该种地层掘进过程中, 刀盘扭矩控制在2. 5-3.5MN • m之间。影响刀盘扭矩 变化的因素有以下几方面内容:
(a)基坑开Jgih的砂卽石
(b)挖礼桩榜出的卵石
富水砂砾卵石地层泥水盾构始发施工技术-2019年文档资料

富水砂砾卵石地层泥水盾构始发施工技术1 工程概况某盾构隧道穿越地层主要为卵石地层,饱和,中密为主,含薄层细砂,卵石主要成份为花岗岩、闪长岩和石英岩,以亚圆形为主,分选性好。
直径20~200 mm卵石含量约占55%~80%,粒径一般以30~70 mm为主,部分粒径80~120 mm,含少量漂石,最大粒径达670 mm,卵石以弱风化为主。
充填物以砂、中砂为主,含量约10%~35%。
1.1 始发段地质始发隧道穿越地层从上向下为1.9 m细砂层、1.4 m稍密卵石层、2.3 m密实卵石层以及0.4 m粉砂层。
始发线路位于曲线为R=3000 m的上坡,平面直线,埋深7.7 m。
1.2 水文地质本工程地下水主要为第四系松散堆积砂砾卵石层孔隙潜水,富水性较好,透水性强,且潜水具有交替循环强烈,水位恢复迅速的特点。
地下水位3.8~6.8 m,丰水期地下水位正常埋深约3 m,历史最高水位2 m,水位年变幅约为1~2.5 m。
1.3 始发段情况盾构井围护结构采用Φ12001400人工挖孔钢筋混凝土灌注桩为围护结构;盾构隧道开挖范围内的5根围护桩桩体采用Φ25 mm的玻璃纤维筋代替钢筋。
2 泥水盾构始发施工技术2.1 盾构始发概述一般的盾构始发主要内容包括:端头加固、安装盾构机始发基座、盾构机就位、组装、洞门凿除及洞门延伸、安装洞门密封帘布橡胶板、安装反力架、拼装负环管片、盾构机试运转,盾构机加压贯入作业面和试掘进等。
2.2 泥水盾构始发施工技术概述在富水卵石地层中采用泥水盾构施工,该地层在失水的情况下有很好的骨架效应,稳定性好,结合维护井玻璃纤维筋的可切削性,综合考虑了泥水平衡盾构掘进必须要密闭保压才能出碴的施工特性,特制定以下辅助始发方案:端头降水、地面混凝土保压盖板、延长洞门保压直接切削玻璃纤维筋桩掘进的始发施工技术。
2.2.1 端头降水根据地质条件、周边环境以及车站开挖后现场实际情况,始发前对端头进行降水固结土体,降水深度为隧道以下1米,降水后利用观测井观察降水效果。

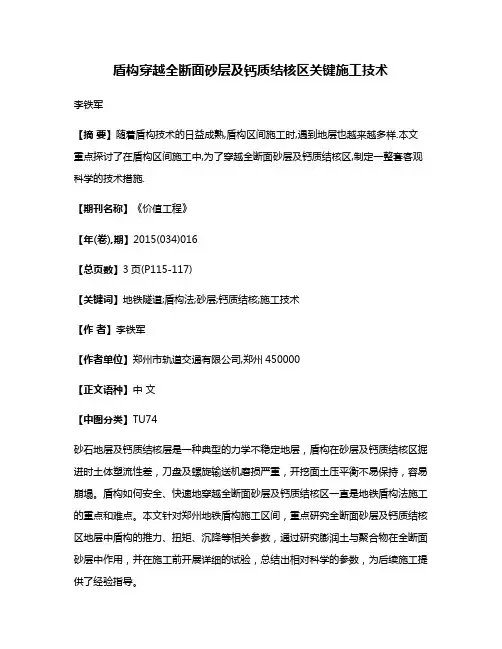

盾构穿越全断面砂层及钙质结核区关键施工技术

盾构穿越全断面砂层及钙质结核区关键施工技术李铁军【摘要】随着盾构技术的日益成熟,盾构区间施工时,遇到地层也越来越多样.本文重点探讨了在盾构区间施工中,为了穿越全断面砂层及钙质结核区,制定一整套客观科学的技术措施.【期刊名称】《价值工程》【年(卷),期】2015(034)016【总页数】3页(P115-117)【关键词】地铁隧道;盾构法;砂层;钙质结核;施工技术【作者】李铁军【作者单位】郑州市轨道交通有限公司,郑州450000【正文语种】中文【中图分类】TU74砂石地层及钙质结核层是一种典型的力学不稳定地层,盾构在砂层及钙质结核区掘进时土体塑流性差,刀盘及螺旋输送机磨损严重,开挖面土压平衡不易保持,容易崩塌。
盾构如何安全、快速地穿越全断面砂层及钙质结核区一直是地铁盾构法施工的重点和难点。
本文针对郑州地铁盾构施工区间,重点研究全断面砂层及钙质结核区地层中盾构的推力、扭矩、沉降等相关参数,通过研究膨润土与聚合物在全断面砂层中作用,并在施工前开展详细的试验,总结出相对科学的参数,为后续施工提供了经验指导。
1.1 工程概况郑州地铁一号线碧沙岗站~郑州大学站盾构区间左线长度为1198.039m,右线长度1199.468m,线间距为13m,平面最小曲线半径为320m,纵断面设0.5%~2.75%的“V”字型纵坡,隧道顶埋深9.6m~16.3m,中间设1处联络通道。
盾构隧道区间由郑州大学站西端头以330m小半径始发向西北方向延伸至碧沙岗站过站,经由碧沙岗车站西端头始发沿建设西路向西延伸进入桐柏路车站。
1.2 地质情况郑州地铁一号线碧沙岗站~郑州大学站盾构区间地层从上到下主要有:1-1层(Q4ml)杂填土;2-4层(Q4al)粉土,3-1层(Q3al)粉土,3-2层(Q3al)粉土,3-3层(Q3al)粉砂,4-1层(Q3al+pl)粉土,4-5-2层(Q3al+pl)粉土,4-5-3层(Q3al+pl)粉土,4-6-1层(Q3al+pl)粉土,5-1层(Q2al+ pl)粉质粘土,5-2层(Q2al+pl)粉质粘土,6-1-1层(Q2al+ pl)粉质粘土,6-1-1层(Q2al+pl)粉质粘土。
砂卵石地层盾构施工技术

砂卵石地层盾构施工技术摘要:砂卵石地层盾构施工风险较大,长距离穿越砂卵石地层,往往会产生刀盘刀具磨损严重,同时如出土量控制、背后注浆控制不当,会引起地面沉降,甚至塌陷等问题。
本文在北京地铁16号线某区间施工中采取了控制排土量、紧凑衔接各工序、及时同步注浆与二次补浆等控制措施,大大减小了土体沉降量,保证了施工安全。
关键词:砂卵石地层;盾构隧道施工1工程介绍北京地铁16号线苏州街站后停车线~苏州桥站区间为叠落区间,盾构机从苏州桥站北端始发,至苏州街站后施工横通道接收。
区间右线841.35米,左线长度841.484米。
右线埋深范围为13.6m~28.4m,左线埋深范围为21.6m~38m。
盾构穿越地层由上而下揭示的地层分别为:杂填土层、砂质粉土层、粉质粘土层、粉细砂层、卵石层、粉质粘土层。
盾构区间主要穿越卵石圆砾⑤层、粉质粘土⑥层、卵石圆砾⑦层。
卵石⑤层一般粒径10-30mm,最大粒径不小于300mm,粒径大于20mm的含量大于55%;卵石⑦层最大粒径不小于350mm,一般粒径15~25mm。
砂卵石在该区间的盾构掘进整个长度及断面范围内中占了约1/2,由于地层物理力学性质的特殊性,并且存在承压含水层,导致盾构在掘进过程中容易产生以下问题。
1)砂卵石地层具有相对较高的压缩模量及较大的内摩擦角,盾构在掘进过程中容易出现推力大、推进速度缓慢,进而引起盾壳及刀盘、刀具磨损,影响盾构施工的安全。
2)承压含水层中的盾构施工,由于地层含水量高,容易出现螺旋机喷涌,危及地面及周边环境安全。
2盾构设计上的调整2.1盾构壳体采用阶梯型原盾构壳体采用直筒型设计,即盾构的刀盘、切口环、支承环及盾尾的外直径相同。
此时盾壳及刀盘与周边的土体全面接触。
根据砂卵石层特点,盾构掘进的摩擦阻力明显增大。
为了减少盾壳与周边砂土的摩擦力,特将盾壳由原直筒型改造成前大后小的阶梯型,从而可将盾构穿越砂卵石的总推力控制在22000~35000kN,比原直筒型盾壳减少约30%。
土压平衡盾构在砂卵石地层中穿越城市河流施工关键技术

土压平衡盾构在砂卵石地层中穿越城市河流施工关键技术李振东
【期刊名称】《隧道建设》
【年(卷),期】2012(032)006
【摘要】北京地铁10号线二期工程(公主坟站一西钓鱼台站区间和西钓鱼台站一慈寿寺站区间)盾构区间在砂卵石地层长距离下穿昆玉河,为了摸索出一套适合土压平衡盾构砂卵石地层下穿城市河流的施工方法,通过在穿河之前设置试验段优化施工参数,穿越期间有效控制土仓压力、盾构推进速度、螺旋输送机出土速度,调整注浆压力、注浆量和盾尾油脂用量,及时进行同步注浆和二次补浆等技术措施,盾构成功穿越河流并解决了螺旋输送机喷涌、被卡等重大风险,保证了河堤变形在产权单位要求的范围内,为今后类似工程积累了施工经验。
【总页数】6页(P854-859)
【作者】李振东
【作者单位】北京市轨道交通管理有限公司,北京100031
【正文语种】中文
【中图分类】U455
【相关文献】
1.土压平衡盾构在砂卵石地层长距离穿越河流施工关键技术 [J], 于跟社;王大海;郑鹏武
2.兰州地铁富水砂卵石地层土压平衡盾构施工关键技术 [J], 程高军;周小娟
3.土压平衡盾构在砂卵石地层长距离穿越河流施工关键技术 [J], 于跟社; 王大海; 郑鹏武
4.大直径土压平衡盾构在成都富水砂卵石
地层施工的关键技术 [J], 张英明;郭宏浩;李腾飞;罗良乾
5.富水砂卵石地层土压平衡盾构施工关键技术 [J], 章龙管;杨书江;郭家庆
因版权原因,仅展示原文概要,查看原文内容请购买。

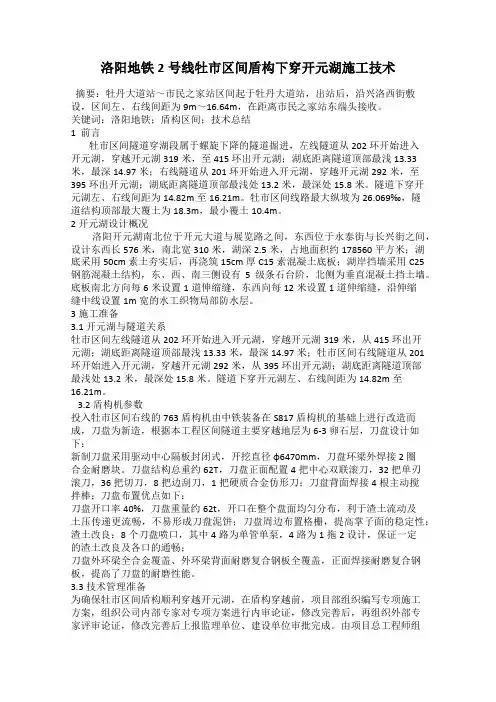

洛阳地铁2号线牡市区间盾构下穿开元湖施工技术

洛阳地铁2号线牡市区间盾构下穿开元湖施工技术摘要:牡丹大道站~市民之家站区间起于牡丹大道站,出站后,沿兴洛西街敷设,区间左、右线间距为9m~16.64m,在距离市民之家站东端头接收。
关键词:洛阳地铁;盾构区间;技术总结1 前言牡市区间隧道穿湖段属于螺旋下降的隧道掘进,左线隧道从202环开始进入开元湖,穿越开元湖319米,至415环出开元湖;湖底距离隧道顶部最浅13.33米,最深14.97米;右线隧道从201环开始进入开元湖,穿越开元湖292米,至395环出开元湖;湖底距离隧道顶部最浅处13.2米,最深处15.8米。
隧道下穿开元湖左、右线间距为14.82m至16.21m。
牡市区间线路最大纵坡为26.069‰,隧道结构顶部最大覆土为18.3m,最小覆土10.4m。
2 开元湖设计概况洛阳开元湖南北位于开元大道与展览路之间,东西位于永泰街与长兴街之间,设计东西长576米,南北宽310米,湖深2.5米,占地面积约178560平方米;湖底采用50cm素土夯实后,再浇筑15cm厚C15素混凝土底板;湖岸挡墙采用C25钢筋混凝土结构,东、西、南三侧设有5级条石台阶,北侧为垂直混凝土挡土墙。
底板南北方向每6米设置1道伸缩缝,东西向每12米设置1道伸缩缝,沿伸缩缝中线设置1m宽的水工织物局部防水层。
3施工准备3.1开元湖与隧道关系牡市区间左线隧道从202环开始进入开元湖,穿越开元湖319米,从415环出开元湖;湖底距离隧道顶部最浅13.33米,最深14.97米;牡市区间右线隧道从201环开始进入开元湖,穿越开元湖292米,从395环出开元湖;湖底距离隧道顶部最浅处13.2米,最深处15.8米。
隧道下穿开元湖左、右线间距为14.82m至16.21m。
3.2盾构机参数投入牡市区间右线的763盾构机由中铁装备在S817盾构机的基础上进行改造而成,刀盘为新造,根据本工程区间隧道主要穿越地层为6-3卵石层,刀盘设计如下:新制刀盘采用驱动中心隔板封闭式,开挖直径φ6470mm,刀盘环梁外焊接2圈合金耐磨块。
小半径、富水砂卵石地层盾构施工技术研究

3 采 取 的 技 术措 施
3 . 1 优 化掘 进 参数
结合 盾 构始发 阶段 掘进 情况 , 盾构 正常掘 进参 数拟 定如 下 :
3 - 3 做 好掘进 姿态控 制
3 . 3 . 1 铰 接 油 缸 行 程 差 计 算
通 过 对 交接 形 成 差 的控 制 能 够 有 效 的 证 明 盾 构 机 在 掘
绿 色交通
f o W C A R B 0 N W0 R L D 2 o 1 7 / 8
小半径、 富水砂 卵石地层 盾构施工技 术研 究
李传新 ( 成都轨道交通集 有限公司, 川 成都 6 1 0 O 9 3 )
【 摘 要】 在城市地铁工程的修建中 , 盾构法凭借其独有的高智能性、 安全性、 快捷性和广泛适用性等特点 , 越 来越多的得到推 广和应 用。 成都地
径 平 面 曲线 条 件 下 , 富 水 砂 卵 石 地 层 盾 构 施 工 遇 到 的相 关 技 术 难 题 , 从掘进参 数控制、 盾构掘进姿态控 制与隧道成型管片质量控制 、 碴 土 改 良 与 出碴 控 制 进 行 了技 术 研 究 , 可 为 今 后 的 类 似 工 程 提 供 借 鉴作 用 。
区富 水 砂 卯层 地 层 结 构 松 散 , 地 层 自稳 性 差 , 卵石含量高 , 地下水丰富 , 在 该地层中实施盾构隧道施工 , 面 临 盾 构 刀 盘 刀具 及 螺旋 输 送 机 磨 损 严 重、 出渣 控 制 难 度 高 、 易造成螺旋机喷涌、 沉 降 控 制 难 度 大 等 施 工 风 险 。本 文 以 成都 地 铁 1 、 3号 线 联 络线 盾构 区 间工 程 为背 景 , 针对 3 0 0 n 1 小 半
径 30 0m 、
