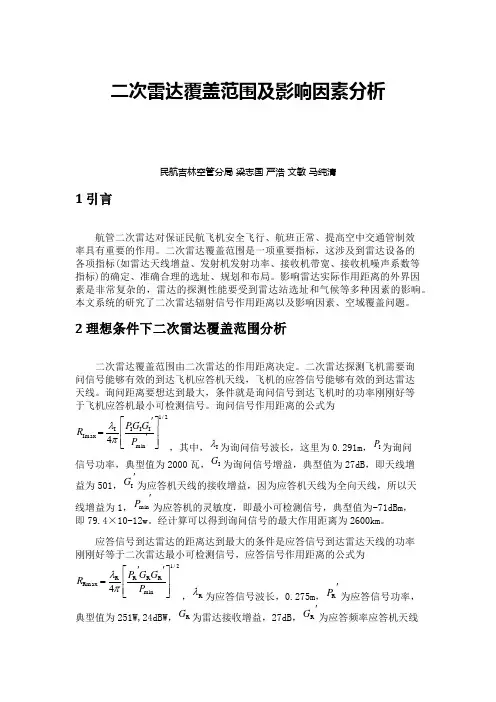

二次雷达覆盖范围及影响因素分析民航吉林空管分局 梁志国 严浩 文敏 马纯清1 引言航管二次雷达对保证民航飞机安全飞行、航班正常、提高空中交通管制效率具有重要的作用。
二次雷达覆盖范围是一项重要指标，这涉及到雷达设备的各项指标(如雷达天线增益、发射机发射功率、接收机带宽、接收机噪声系数等指标)的确定、准确合理的选址、规划和布局。
影响雷达实际作用距离的外界因素是非常复杂的，雷达的探测性能要受到雷达站选址和气候等多种因素的影响。
本文系统的研究了二次雷达辐射信号作用距离以及影响因素、空域覆盖问题。
2 理想条件下二次雷达覆盖范围分析二次雷达覆盖范围由二次雷达的作用距离决定。
二次雷达探测飞机需要询问信号能够有效的到达飞机应答机天线，飞机的应答信号能够有效的到达雷达天线。
询问距离要想达到最大，条件就是询问信号到达飞机时的功率刚刚好等于飞机应答机最小可检测信号。
询问信号作用距离的公式为2/1min I I I I Imax 4⎥⎥⎦⎤⎢⎢⎣⎡''=P G G P R πλ，其中，I λ为询问信号波长，这里为0.291m ，I P 为询问信号功率，典型值为2000瓦，I G 为询问信号增益，典型值为27dB ，即天线增益为501，'I G 为应答机天线的接收增益，因为应答机天线为全向天线，所以天线增益为1，'min P 为应答机的灵敏度，即最小可检测信号，典型值为-71dBm ，即79.4×10-12w 。
经计算可以得到询问信号的最大作用距离为2600km 。
应答信号到达雷达的距离达到最大的条件是应答信号到达雷达天线的功率刚刚好等于二次雷达最小可检测信号，应答信号作用距离的公式为2/1min R R R R Rmax 4⎥⎥⎦⎤⎢⎢⎣⎡''=P G G P R πλ，R λ为应答信号波长，0.275m ，'R P 为应答信号功率，典型值为251W,24dBW ，R G 为雷达接收增益，27dB ，'R G 为应答频率应答机天线增益，min P 为二次雷达最小可检测功率，典型值为-85dBm ，即3.16×10-12。
《二次雷达原理》课件
气象
用于气象预测和天气监测。
科研
用于天文观测和地质勘探。
雷达波段的分类
微波波段
毫米波波段
工作波段在1毫米到1米之间。
工作波段在0.1毫米到1毫米 之间。
紫外线波段
工作波段在200纳米到400纳 米之间。
二次雷达的波段选择
1 工作频率
通过选择合适的工作频率，可以获得更好的波束特性和探测性能。
2 环境干扰
在选择波段时，需要考虑周围环境波有不同的反射和吸收特性。
二次雷达的探测距离
信号强度
信号强度与目标物体到雷 达的距离成反比。
噪声干扰
噪声会降低信号的幅度， 从而影响探测距离。
功率和灵敏度
通过提高发射功率和接收 灵敏度，可以增加探测距 离。
发展历史
二次雷达起源于上世纪中叶，随着技术的发展，已经成为现代雷达系统的重要组成部分。
二次雷达的基本原理
1
发射信号
二次雷达向目标物体发射电磁波信号。
2
目标反射
目标物体接收到信号并反射回来。
3
接收信号
二次雷达接收目标物体反射的信号。
4
信号处理
接收到的信号经过处理，提取出目标物体的相关信息。
二次雷达的组成
《二次雷达原理》PPT课 件
在这个《二次雷达原理》PPT课件中，我们将探讨二次雷达的工作原理、应用 领域以及发展的前景。通过这个课件，你将深入了解雷达技术背后的科学原 理和实际应用。
什么是二次雷达
定义
二次雷达是一种通过接收目标物体反射的电磁波并进行信号处理的雷达系统。
作用
二次雷达用于探测、跟踪和测量目标物体位置、速度、轨迹等信息。
一次雷达 通过发射和接收连续的电磁波工作 适用于目标物体较大且距离较远的情况 具有较大的扫描范围
二次雷达原理分析

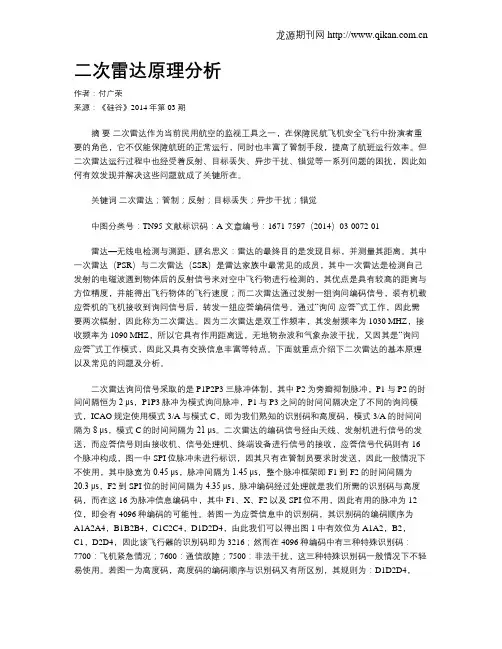

二次雷达原理分析作者：付广荣来源：《硅谷》2014年第03期摘要二次雷达作为当前民用航空的监视工具之一，在保障民航飞机安全飞行中扮演者重要的角色，它不仅能保障航班的正常运行，同时也丰富了管制手段，提高了航班运行效率。
但二次雷达运行过程中也经受着反射、目标丢失、异步干扰、错觉等一系列问题的困扰，因此如何有效发现并解决这些问题就成了关键所在。
关键词二次雷达；管制；反射；目标丢失；异步干扰；错觉中图分类号：TN95 文献标识码：A 文章编号：1671-7597（2014）03-0072-01雷达—无线电检测与测距，顾名思义：雷达的最终目的是发现目标，并测量其距离。
其中一次雷达（PSR）与二次雷达（SSR）是雷达家族中最常见的成员，其中一次雷达是检测自己发射的电磁波遇到物体后的反射信号来对空中飞行物进行检测的，其优点是具有较高的距离与方位精度，并能得出飞行物体的飞行速度；而二次雷达通过发射一组询问编码信号，装有机载应答机的飞机接收到询问信号后，转发一组应答编码信号。
通过“询问-应答”式工作，因此需要两次辐射，因此称为二次雷达。
因为二次雷达是双工作频率，其发射频率为1030 MHZ，接收频率为1090 MHZ，所以它具有作用距离远，无地物杂波和气象杂波干扰，又因其是“询问-应答”式工作模式，因此又具有交换信息丰富等特点。
下面就重点介绍下二次雷达的基本原理以及常见的问题及分析。
二次雷达询问信号采取的是P1P2P3三脉冲体制，其中P2为旁瓣抑制脉冲，P1与P2的时间间隔恒为2 μs，P1P3脉冲为模式询问脉冲，P1与P3之间的时间间隔决定了不同的询问模式，ICAO规定使用模式3/A与模式C，即为我们熟知的识别码和高度码，模式3/A的时间间隔为8 μs，模式C的时间间隔为21 μs。
二次雷达的编码信号经由天线、发射机进行信号的发送，而应答信号则由接收机、信号处理机、终端设备进行信号的接收，应答信号代码则有16个脉冲构成，图一中SPI位脉冲未进行标识，因其只有在管制员要求时发送，因此一般情况下不使用，其中脉宽为0.45 μs，脉冲间隔为1.45 μs，整个脉冲框架即F1到F2的时间间隔为20.3 μs，F2到SPI位的时间间隔为4.35 μs，脉冲编码经过处理就是我们所需的识别码与高度码，而在这16为脉冲信息编码中，其中F1、X、F2以及SPI位不用，因此有用的脉冲为12位，即会有4096种编码的可能性。

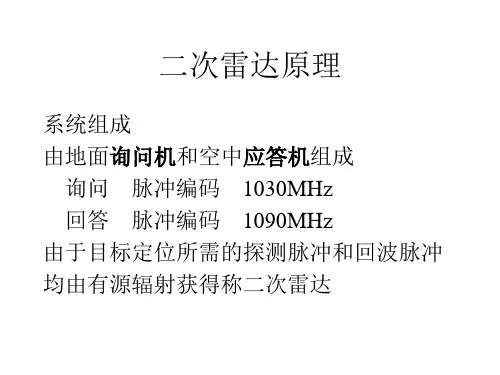

二次雷达原理(入门)
