止水带安装及搭接技术交底

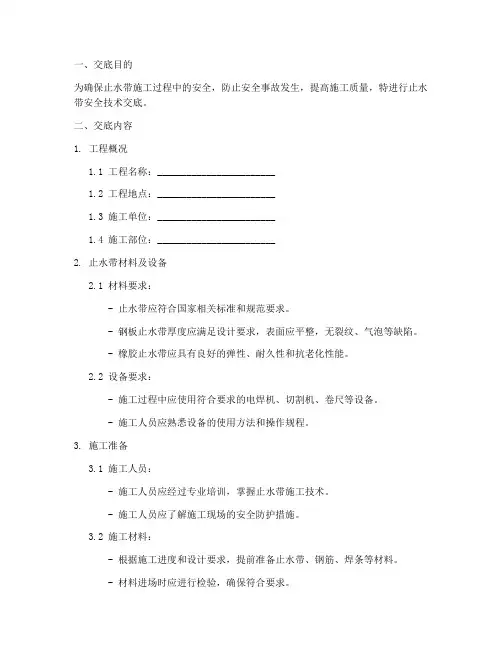

止水带安全技术交底模板
一、交底目的为确保止水带施工过程中的安全，防止安全事故发生，提高施工质量，特进行止水带安全技术交底。
二、交底内容1. 工程概况1.1 工程名称：________________________1.2 工程地点：________________________1.3 施工单位：________________________1.4 施工部位：________________________2. 止水带材料及设备2.1 材料要求：- 止水带应符合国家相关标准和规范要求。
- 钢板止水带厚度应满足设计要求，表面应平整，无裂纹、气泡等缺陷。
- 橡胶止水带应具有良好的弹性、耐久性和抗老化性能。
2.2 设备要求：- 施工过程中应使用符合要求的电焊机、切割机、卷尺等设备。
- 施工人员应熟悉设备的使用方法和操作规程。
3. 施工准备3.1 施工人员：- 施工人员应经过专业培训，掌握止水带施工技术。
- 施工人员应了解施工现场的安全防护措施。
3.2 施工材料：- 根据施工进度和设计要求，提前准备止水带、钢筋、焊条等材料。
- 材料进场时应进行检验，确保符合要求。
3.3 施工工具：- 准备好电焊机、切割机、卷尺、水平尺等施工工具。
4. 施工工艺4.1 施工流程：- 施工前，对施工人员进行技术交底，确保施工人员了解施工要求。
- 根据设计图纸和施工方案，进行止水带安装。
- 止水带安装后，进行焊接，确保焊接质量。
- 施工完成后，进行验收。
4.2 施工要点：- 止水带安装前，应清除基面杂物，确保基面平整、干净。
- 止水带安装应紧贴基面，不得出现扭曲、错位等情况。
- 焊接时，应使用合适的焊接工艺，确保焊接质量。
- 焊接完成后，应进行外观检查，确保焊接缝平整、光滑。
5. 安全措施5.1 施工人员应佩戴安全帽、安全带等个人防护用品。
5.2 施工现场应设置安全警示标志，提醒施工人员注意安全。
5.3 施工过程中，应避免发生物体打击、触电、火灾等事故。
止水带施工技术交底
施工标段：彭武高速公路C11合同段施工单位：中铁二十局四公司
工程名称：高谷隧道施工部位：拱墙
交底内容：止水带施工技术交底
一、施工工艺及操作要点：
在衬砌结构变化处设置沉降缝，采用橡胶止水带防水，施工要点如下：
1、在施作上循环砼时，按照变形缝设计图，事先将橡胶止水带的一半嵌入砼断面中间并用钢筋夹固定好，另一半则嵌入下循环砼断面中间。
2、变形缝施工时，将止水带用钢筋夹固定，置于挡头板中间并夹紧，砼施工中，保证止水带平顺进入砼中，不得偏位或弯曲。
3、振捣砼时，注ห้องสมุดไป่ตู้对止水带的保护，防止受扰动而偏位或损伤，端模拆除时，注意对止水带的保护，严禁损坏。
4、变形缝处端模平整、顺直，保证端头砼面平整，有利于填充材料施工，同时变形缝位置正确，垂直于隧道轴线的同一平面。
纵向偏离±50mm；偏离衬砌中心线≤30mm；
交底人：签收人：日期：共2页
8、施工中应确保变形缝处灌注砼不漏浆，止水带不错位。
二、质量要求
（一）、基本要求
1）止水带的材质、规格等应满足设计和规范要求
2）止水带与衬砌端头模板应正交
（二）、外观要求
1）发现破裂应及时修补。
2）衬砌脱模后，若发现应走模使止水带过分偏离中心，应适当凿除或填补部分混凝土，对止水带进行纠偏。
（三）、实测要求
5、变形缝处下循环砼施工前，必须清理砼表面，在砼端头上设置聚苯板并固定，浇筑完成拆模后，将部分聚苯板清除，填塞沥青麻絮。在下循环砼施工前，应注意对外露止水带的保护，防止损坏。
6、砼浇筑施工前，严格检查止水带位置是否正确，是否有损坏，发现问题应及时处理，保证合格后再浇筑砼。
7、用挤压枪压入聚硫双组分密封膏（压实抹平）。
隧道止水带工程技术交底
4、止水带在转处宜采用直角专用配件，并应做成圆弧形，转角半径不小于200mm。
5、止水带定位时，应使用在界面部位保持平展，不得使橡胶止水带翻滚、扭结，如发现有扭结不展现象应及时进行调整。
6、止水带固定时，应防止止水带偏移，以免单侧缩短，影响止水带。
编制人
复核人
接收单位
接收人
成渝客专隧道工程技术交底
日期：
工程名称
新建成都至重庆铁路客运专线工程
交底单位
成渝客专CYSG-1标三分部
隧道施工架子队
单位工程名称
龙泉山隧道
交底部位
隧道止水带
交底内容：
止水带施工技术交底
一、止水带施工要求
1、止水带埋设位置应准确，其中间空心圆环应与缝的中心线重合。
2、止水带应妥善固定，宜采用专用的钢筋套或扁钢固定。
二、止水带构造图
1、不等厚衬砌相连处变形缝防水构造图
2、等厚衬砌变形缝防水构造图
3、衬砌变形缝防水构造图（明作段）
4、仰拱环向施工缝防水构造图
5、环向施工缝防水构造图（明作段）
6、拱墙环向施工缝防水构造图
7、纵向施工缝防水构造图
注：上述所有构造图尺寸以毫米计。
三、质量及安全控制措施
1、止水带表面不允许有开裂、缺胶、海绵状等影响使用的缺陷。
7、施工缝处采用中埋式橡胶止水带+外贴式橡胶止水带，变形缝采用中埋式钢边橡胶止水带+外贴式橡胶止水带+聚苯乙烯硬质泡沫板+双组份聚硫密封膏嵌缝材料进行防水处理。
8、明作衬砌段拱墙外采用2cm厚聚合物水泥防水砂浆抹面，在铺设防水层。
9、衬砌纵向施工缝处新旧混凝土接合面应按相关规定进行表面处理后方可进行新混凝土浇筑。
钢板止水带安装技术交底
技术负责人
交底人
接受人
技术交底记录
年月日
工程名称
分部工程
主体结构
分项工程
止水钢板安装
五、质量标准
5.1钢板的品种和质量,焊条的牌号、性能均必须符合设计要求。检验方法:检查出厂证明书和试验报告单。
5.2电弧焊接头的强度检验必须合格。
5.3电弧焊接头清渣后逐个进行外观检查,其检查结果应符合下列要求:
3.4已经清楚所需设置止水钢板的位置。
3.5基础底板底铁钢筋绑扎完毕,外墙钢筋绑扎完成,经过验收合格。
四、操作方法
4.1砼墙板预埋止水钢板在砼墙中间上下垂直焊接在暗柱箍筋上。
4.2把暗柱箍筋做成开口箍筋,分别焊在止水钢板上焊接固定。
4.3在没有暗柱的地方用直径为φ 10@300 ,两侧对称设置,长度同墙厚的钢筋焊接固定。
5.3.1焊缝表面应平整,不得有凹陷或焊瘤。
5.3.2焊接接头区不得有肉眼可见的裂纹。
5.3.3外观检查不合格的接头,经修整或补强后可提交二次验收。
5.3.4钢板与钢板的直角偏差不得大于30。
六、成品保护
6.1钢板托架安装至竖向钢筋时,注意保护已绑扎成型的钢筋骨架,不得随意拆改。钢板托架与竖向钢筋绑扎时,托架应焊接牢固,并不得破坏已绑好的钢筋骨架。
技术交底记录
年月日
工程名称
分部工程
主体结构
分项工程
止水钢板安装
一、概况
本工程地下室砼墙施工缝防水采用3mm厚300mm宽的钢板止水带。
二、施工准备
2.1机具准备:电焊机、无齿锯等。
2.2止水钢板不得有裂缝、锈格加工好的钢板止水带、直径为φ 12 ,长度同墙厚钢筋。
止水带安装技术交底
止水带安装技术交底为了确保隧道施工止水带安装位置准确，特交底如下：一、纵向止水带安装1、测量放样出止水带安装中线及高程；2、用角钢沿纵向固定止水带，角钢一侧可固定于已浇筑段矮边墙上，另一端固定于端模上，如图1所示；3、在角钢上每50cm对称打孔，止水带埋入深度15cm，外露宽度15cm，并用U型钢筋卡从角钢孔中穿过固定止水带，使止水带在砼浇筑过程中保持居中，如图2所示；4、止水带安装好后，用固定卡具将固定角钢卡死。
图1 纵向止水带安装平面图二、仰拱止水带安装1、待仰拱初支或基底处理完成后，安装仰拱定型模板；2、将止水带卡入上下仰拱模板中间，并保证待浇筑侧止水带宽度15cm，并在模板上每50cm对称打孔，用U型钢筋卡固定止水带，使止水带在砼浇筑过程中保持居中；3、加固仰拱模板后，浇筑仰拱混凝土；4、止水带安装示意图如图3所示。
三、二次衬砌止水带安装1、按台车轮廓线尺寸加工定型模板，模板一侧沿衬砌台车端头轮廓用螺栓固定在台车上，模板厚度20cm；端头模板另一半采用可折叠式模板，用推拉式固定卡具与固定与台车端模板和台车间固定，如图4所示；3、端模宽度15cm，以方便止水带直接安装成型，并在端模上每50cm对称打孔，如图4所示；4、将止水带装入后，将折叠侧端模拉平使止水带卡紧，从预留孔中穿入U型卡钢筋固定止水带，使止水带在砼浇筑过程中保持居中，然后用固定卡具将折叠端模板锁死，以防砼施工时跑模，如图5所示；5、对于超挖较大处，可用木模加长端头模。
6、附二衬端头模板设置和效果图图4 二次衬砌端头模板断面图图5 二次衬砌中埋止水带安装示意图二衬端头模板设置和效果图止水带固定卡具局部图二衬浇筑前端模，止水带布设到位。
止水带技术交底
二、工艺流程：
预留止水条定位槽－槽底清理－放置止水条－浇筑剪力墙砼
三、施工工艺：
1、预留止水条定位槽：止水条定位槽留设在基础梁上部的剪力墙底部向上300mm处，砼浇筑施工时，在止水条定位槽位置处预埋截面尺寸为20×25（宽×高）的木条，为方便木条拆除，木方预先用水浸泡使其充分膨胀，并木条上口要求比下口略大一些。
五、预留槽及止水条放置示意图
技术负责人：交底人：接交人：
表C2-2
技术、安全交底记录
施工单位：中铁三局集团建安公司2005年4月25日编号：
工程名称
太铁建南高层住宅小区北楼
交底部位
砼垫层工程
共页
第2页
技术负责人：交底人：接交人：
4、浇筑剪力墙砼：当墙模支设完成后，开始浇筑剪力墙砼，止水条位置处要加强振捣，保证止水条四周砼的密实。
四、成品保护：
1、在剪力墙砼浇筑前，止水条不能淋水，保持止水条表面干燥。剪力墙砼浇筑时再对施工缝处砼、模板浇水湿润，防止提前浇水引起止水条先期膨胀，影响后期防水效果。
2、支模过程中要注意，要注意不能有杂物掉落，污染止水条或将止水条损坏。
表C2-2
技术、安全交底记录
施工单位：中铁三局集团建安公司2005年7月7日编号：
工程名称
太铁建南高层住宅小区北楼
交底部位
施工缝止水条
共1页
第1页
一、施工准备：
材料要求：采用BW遇水膨胀止水条，规格20×50（宽×高）。进场材料必须有出厂合格证、有相应检测部门出具的检测报告、使用说明书；进场后应进行外观及质量检查，检查合格后按规定取样复试。
止水带焊接技术交底
止水带焊接技术交底
一．材料要求
（1）材料到场后检查橡胶止水带的尺寸、型号及产品合格证、抽样送检。
止水带表面无开裂、缺胶、分层和油渍等现象，膨胀条无失效现象。
（2）材料到场验收合格后，要妥善保存，在0#橡胶坝围堰内材料堆放区用50cm 的木马凳将橡胶止水带架空，其上搭设雨布棚，防止日光曝晒和雨水。
在搬运过程中设专人看管，严禁碰撞钢筋及有机溶液。
二．止水带的焊接
1.止水带采用人工热熔焊接，安装时应防止变形和撕裂。
2.止水带的焊接：准确量取图纸所需尺寸后，将接头部位磨毛，然后安放下部焊具，将待焊接的两条止水带对齐放于焊具上，然后把接头胶放于待焊接的止水带接缝部位，并再次调整好两条止水带的接头位置，然后将上部焊具对称垂直就位，用千斤顶压紧，然后通电加热，待接头胶热熔后第二次加压，待温度达到规定温度时，断电冷却后拆模，拆模后需仔细检查接口质量，要保证焊口平整光滑，无裂口，无焊痕伤疤等，不合格的须重新焊接直至达到要求，确保最佳止水效果。
3.焊接后的止水带须冷却两小时后方可进行安装施工，安装时要保证其位置准确无误，然后将其固定，各工种都要对其进行有效的保护。
0#橡胶坝项目部交底人:李向东接收人：2012年5月5日。
止水带安装技术交底
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矮边墙止水带安装技术交底
1、隧道纵向施工缝采用背贴式橡胶止水带＋中埋式钢边止水带
2、材质要求
1）橡胶止水带生产采用原材料，不得使用再生料。
2）施工缝采用中埋式橡胶止水带：宽度不小于300mm，厚度不小于8mm。
3）背贴式止水带：宽度不小于300mm，厚度不小于6mm，凸高小于35mm。
3、施工注意事项：
1）止水带埋设位置应准确，其中间空心圆环应与缝的中心线重合。
2）止水带应妥善固定，宜采用专用的钢筋套或扁钢固定。
3）止水带先施工一侧混凝土时，其端模应支撑牢固，严防漏浆。
4)变形缝与施工缝均用背贴式（中埋式）时，相交部位宜采用十字配件。
仰拱、拱墙施工缝与纵向施工缝交叉时应做好搭接措施防止渗漏水。
5)止水带在转角处宜采用直角专用配件，并应作成圆弧形，转角半径不小于200mm。
4、搭接注意事项
1）橡胶止水带：采用热压机硫化搭接胶合和冷粘接，接头处应平整光洁，抗拉强度不低于母材的80%；采用以冷接法专用黏结剂连接时，搭接长度不得小于20cm，黏结剂涂刷应均匀并压实。
采用热压机硫化搭接胶合时搭接长度不得小于10cm。
2）钢边止水带：中间橡胶板用热压机硫化搭接胶合，接好后，两侧钢边用铆钉将其搭接固定。
4、施工工艺流程：
挡头模板钻钢筋孔→固定钢筋卡→固定止水带→灌注混凝土→拆挡头板→下一环止水带定位
5、施工方法及步骤：
沿仰拱衬砌轴线每隔～钻一φ8的钢筋孔。
将制成的钢筋卡穿过挡头模板，内侧卡紧止水带一半，另一半止水带平靠在挡头板上，待混凝土凝固后拆除挡头板，将止水带拉直，然后弯钢筋卡紧止水带（其施作方法示意见图1）。
模 板模 板
搭接热硫化连接
图2：止水带搭接接头示意图
6、施工控制要点: 1）施工缝应避开地下水和裂隙水较多的地段，并宜与变形缝相结合；
2）按断面环向长度截取止水带，使每个施工缝用一整条止水带，尽量不采取搭接，除材料长度原因外只充许有左右两侧边基上部两个接头，接头搭接长度不小于30cm ；
3）浇注混凝土时，注意在止水带附近振捣密实，但不得碰止水带，防止止水带走位；
4）止水带接头连接接缝应平整、牢固、不得有裂口和脱胶现象。
7
图1：止水带安装示意图。
