习题2半导体三极管认知及应用

习题2半导体三极管认知及应用

电子技术基础与技能习题2一、选择题1.当晶体管工作于饱和状态时,其()A、发射结正偏,集电结正偏B、发射结反偏,集电结正偏C、发射结正偏,集电结反偏D、发射结反偏,集电结反偏2.测得晶体管三个电极的静态电流分别为 0.06mA,3.66mA 和 3.6mA 。

则该管的β为()A、 60B、 40C、703.(1)温度升高,晶体管输入特性曲线()A、右移B、左移C、不变4.温度升高,晶体管输出特性曲线()A、上移B、下移C、不变5.温度升高,晶体管输出特性曲线间隔()A、不变B、减小C、增大6.在单级共射放大电路中,若输入电压为正弦波形,而输出波形则出现了底部被削平的现象,这种失真是()失真A、饱和B、截止C、饱和和截止7.失真的主要原因是()A、输入电阻太小B、静态工作点偏低C、静态工作点偏高8.在共射、共集和共基三种基本放大电路中,输出电阻最小的是放大电路()A、共射极B、共集电极C、共基极9.与空载相比,接上负载后,放大电路的动态范围一定_______A、不变B、变大C、变小10 图1-1所示放大电路中,已知I1>>I BQ,U BQ>>U BEQ,则当温度升高时,()。

A.I CQ基本不变 B. I CQ减小 C.I CQ增大 D.U CEQ增大题图1-111、使用万用表直流电压档,测得电路中晶体管各极相对于某一参考点的电位如图1-2所示,从而可判断出该晶体管工作在()A、饱和状态B、放大状态C、截止状态D、倒置状态题图1-212、为了减小温漂,通用型运放的输入级大多采用()A、共射电路;B、共集电路;C、OCL电路;D、差动放大电路;13、差动放大电路用恒流源代替公共发射极电阻RE是为了()A、提高共模电压放大倍数;B、提高差模电压放大倍数;C、提高差模输入电阻;D、提高共模抑制比;14、测得放大电路的开路电压为6V,若接入2KΩ的负载电阻后,测得输出电压为4V,则此放大器的输出电阻Ro为()A、Ro=1KΩB、Ro=2KΩC、Ro=4KΩD、Ro=6KΩ15、差分放大电路,它是()。

模拟电子技术基础 第二章练习题

模拟电子技术基础 第二章练习题

注意:答案仅供参考! 一、填空题1。

半导体三极管属于 电流 控制器件,而场效应管属于 电压 控制器件。

2。

放大器有两种不同性质的失真,分别是 线性 失真和 非线性 失真。

3. 共射极放大电路中三极管集电极静态电流增大时,其电压增益将变 大 ;若负载电阻R L 变小时,其电压增益将变 小 。

4. 单级共射极放大电路产生截止失真的原因是 静态Ic 偏小 ;产生饱和失真的原因是 Ic 偏大 ;若两种失真同时产生,其原因是 输入信号太大 。

5.静态工作点Q 点一般选择在 交流 负载线的中央。

6。

静态工作点Q 点选得过低会导致 截止 失真;Q 点选得过高会导致 饱和 失真。

7。

对于下图所示电路,设V CC =12V ,R b =510k Ω,R c =8 k Ω,V BE =0.7V ,V CE(sat )=0.3V ,当β=50,静态电流I BQ = 22μA ,I CQ = 1.1mA ,管压降V CEQ = 3。

2V ;若换上一个当β=80,静态电流I BQ = 22μA ,I CQ = 1.46mA ,管压降V CEQ = 0.3V ,三级管工作在 饱和 状态。

8.对于下图所示电路,设V CC =12V ,三级管β=50,V BE =0。

7V ,若要求静态电流I CQ =2mA ,V CEQ =4V ,则电路中的R b = 282。

5 k Ω ,R C = 4 k Ω 。

9。

对于下图所示电路,已知V CC =12V ,R b1=27 k Ω,R c =2 k Ω,R e =1 k Ω,V BE =0。

7V,现要求静态电流I CQ =3mA ,则R b2= 12 k Ω .10.已知图示的放大电路中的三级管β=40,V BE =0。

7V,稳压管的稳定电压V Z =6V,则静态电流I BQ = 0.275mA ,I CQ = 11mA ,管压降V CEQ = 3V 。

11。

当环境温度升高时,三极管的下列参数变化的趋势是:电流放大系数β 增大 ,穿透电流I CEO 增加 ,当I B 不变时,发射结正向压降|U BE | 减小 。

电子技术第二章习题及答案

电子技术第二章习题及答案

第二章晶体三极管及其放大电路一、填空题1.三极管有二个PN结,即结和结,在放大电路中结必须正偏,结必须反偏。

2.三极管有型和型,前者的图形符号是后者的图形符号是。

3.三极管各电极电流的分配关系是。

4.三极管输出特性,曲线可分为三个区域,即区、区和区。

当三极管工作在区时,关系式IC =βIB才成立;当三极管工作在区时,IC =0;当三极管工作在区时,UCE=05.有两只三极管,A管的β=200,ICEO =100μA;B管的β=60,ICEO=15μA;管比管性能好。

6.三极管的反向饱和电流ICBO 随温度升高而,穿透电流ICEO随温度升高而,β值随温度的升高而。

7.某三极管的管压降UCE 保持不变,基极电流IB=30uA时,IC=1.2mA,则发射极电流IE=如果基极电流IB 增大到50uA时,IC增加到2mA,则三极管的电流放大系数β= 。

8.工作在放大状态的三极管可作为器件,工作在截止状态和饱和状态的三极管可作为器件。

9.处于放大状态的三极管,IC 与IB的关系是,处于饱和状态的三极管IC不受I B 控制,了放大作用,处在截止状态的三极管IC。

10.PNP型三极管处于放大状态时,三个电极中极电位最高,极电位最低。

11.放大电路的功率放大倍数为100,功率增益为。

12.输入电压为400mV,输出电压为4V,放大电路的电压增益为。

13.晶体三极管放大电路中,当输入信号达到一定时,静态工作点设置太低将使信号产生失真。

14.在共射极放大电路中,当RC减小,而其它条件不变,则晶体三极管负载线变。

共射极放大电路的输出信号是取自于三极管的极。

15.用NPN管的分压式偏置放大电路中,如果把上偏置电阻减小而其它不变,则三极管的集电极电流将。

16.在NPN管放大电路中,当集电极电流减少时,它的UCE电压是。

17.两级放大电路第一级电压放大倍数为100,第二极电压放大倍数为60,则总的电压放大倍数为。

18、多级放大电路常用的耦和方式有、和三种形式。

《电子技术基础》第二章半导体三极管及其放大电路试卷

《电子技术基础》第二章半导体三极管及其放大电路试卷

《电子技术基础》第二章半导体三极管及其放大电路试卷一、单项选择题1.在三极管放大器中,三极管各极电位最高的是( )。

(2 分)A.NPN管的集电极B.PNP管的集电极C.NPN管的发射极D.PNP管的基极2.在一块正常放大的电路板上,测得三极管1、2、3脚对地电压分别为-10V、-10.3V、-14V,下列符合该三极管的有( )。

(2 分)A.PNP型三极管B.硅三极管C.1脚是发射极D.2脚是基极3.一般要求放大电路的( )。

(2 分)A.输入电阻大,输出电阻大B.输入电阻小,输出电阻大C.输入电阻大,输出电阻小D.输入电阻小,输出电阻小4.用万用表判别三极管的管脚时,应该( )。

(2 分)A.用R×1挡或R×10挡B.先判别出基极BC.先判别出发射极ED.不需判别是NPN还是PNP5.三极管按内部结构不同,可分为( )。

(2 分)A.NPN型B.PNP型C.硅管D.锗管6.一个三级放大器,工作时测得A u1=100,A u2= -50,A u3=1,则总的电压放大倍数是( )。

(2 分)A.51B.100C.-5000D.17.在单管共发射极放大电路中,其输出电压u o与输入电压u i( )。

(2 分)A.频率相同B.波形相似C.幅度相同D.相位相反8.有三只晶体三极管,除β和I CEO不同外,其他参数一样,用作放大器件时,应选用( )。

(2 分)A.β=50,I CEO=0.5 mAB.β=140,I CEO=2.5 mAC.β=10,I CEO=0.5 mA9.晶体三极管中电流固定不变的分配原则是:( )。

(2 分)A.B.C.10.在分压式偏置电路中,已知R B1=20kΩ,R B2=10 kΩ,R C=2 kΩ,R E=2kΩ,U CC=12V,β=50,R L=2kΩ。

设U BEQ=0,I CQ为( )。

(2 分)A.1mAB.2mAC.3mAD.4mA二、判断题11.( )功率放大电路的主要作用是向负载提供足够大的功率信号。

第二章、三极管

第二章、三极管

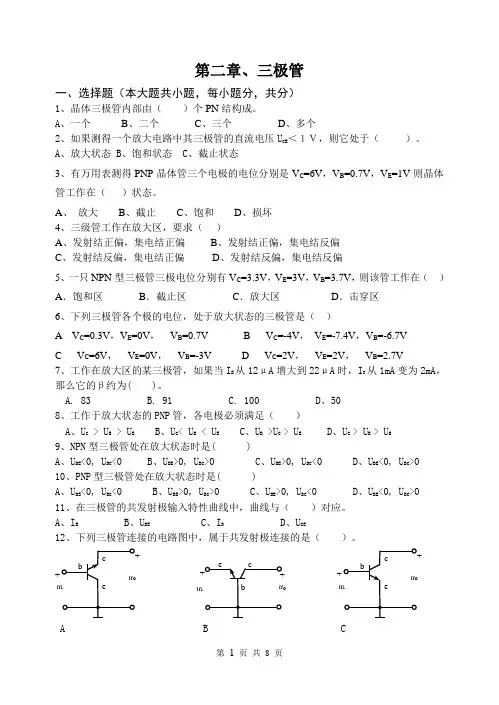

第二章、三极管一、选择题(本大题共小题,每小题分,共分)1、晶体三极管内部由( )个PN 结构成。

A 、一个B 、二个C 、三个D 、多个2、如果测得一个放大电路中其三极管的直流电压U CE <1V,则它处于( )。

A 、放大状态 B 、饱和状态 C 、截止状态3、有万用表测得PNP 晶体管三个电极的电位分别是V C =6V ,V B =0.7V ,V E =1V 则晶体管工作在( )状态。

A 、 放大B 、截止C 、饱和D 、损坏 4、三级管工作在放大区,要求( )A 、发射结正偏,集电结正偏B 、发射结正偏,集电结反偏C 、发射结反偏,集电结正偏D 、发射结反偏,集电结反偏5、一只NPN 型三极管三极电位分别有V C =3.3V ,V E =3V ,V B =3.7V ,则该管工作在( ) A .饱和区 B .截止区 C .放大区 D .击穿区6、下列三极管各个极的电位,处于放大状态的三极管是( )A V C =0.3V ,V E =0V , VB =0.7V B VC =-4V , V E =-7.4V ,V B =-6.7V C V C =6V , V E =0V , V B =-3VD V C =2V , VE =2V , V B =2.7V7、工作在放大区的某三极管,如果当I B 从12μA 增大到22μA 时,I C 从1mA 变为2mA ,那么它的β约为( )。

A. 83B. 91C. 100 D 、50 8、工作于放大状态的PNP 管,各电极必须满足( )A 、U C > UB > U E B 、UC < U B < U E C 、U B >U C > U ED 、U C > UE > U B 9、NPN 型三极管处在放大状态时是( )A 、U BE <0, U BC <0B 、U BE >0, U BC >0 C 、U BE >0, U BC <0D 、U BE <0, U BC >0 10、PNP 型三极管处在放大状态时是( )A 、U BE <0, U BC <0B 、U BE >0, U BC >0 C 、U BE >0, U BC <0D 、U BE <0, U BC >0 11、在三极管的共发射极输入特性曲线中,曲线与( )对应。

电气工程半导体三极管及其电路分析习题及解答

电气工程半导体三极管及其电路分析习题及解答

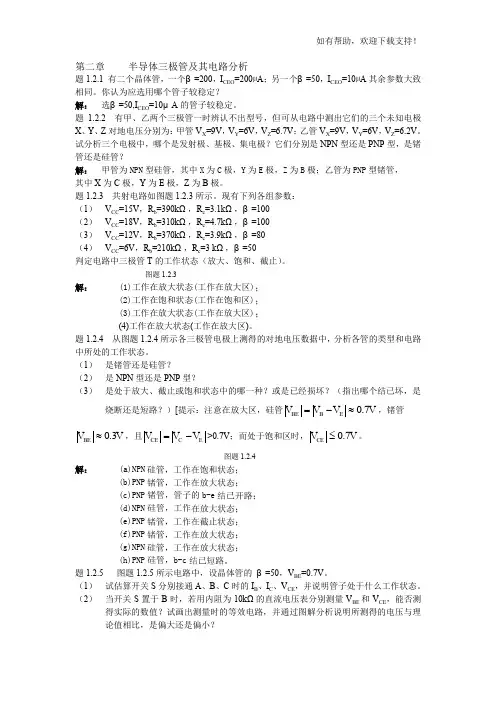

第二章 半导体三极管及其电路分析题1.2.1 有二个晶体管,一个β=200,I CEO =200µA ;另一个β=50,I CEO =10µA 其余参数大致相同。

你认为应选用哪个管子较稳定?解: 选β=50,I CEO =10μA 的管子较稳定。

题1.2.2 有甲、乙两个三极管一时辨认不出型号,但可从电路中测出它们的三个未知电极X 、Y 、Z 对地电压分别为:甲管V X =9V ,V Y =6V ,V Z =6.7V ;乙管V X =9V ,V Y =6V ,V Z =6.2V 。

试分析三个电极中,哪个是发射极、基极、集电极?它们分别是NPN 型还是PNP 型,是锗管还是硅管?解: 甲管为NPN 型硅管,其中X 为C 极,Y 为E 极,Z 为B 极;乙管为PNP 型锗管, 其中X 为C 极,Y 为E 极,Z 为B 极。

题1.2.3 共射电路如图题1.2.3所示。

现有下列各组参数:(1) V CC =15V ,R b =390k Ω,R c =3.1k Ω,β=100(2) V CC =18V ,R b =310k Ω,R c =4.7k Ω,β=100(3) V CC =12V ,R b =370k Ω,R c =3.9k Ω,β=80(4) V CC =6V ,R b =210k Ω,R c =3 k Ω,β=50判定电路中三极管T 的工作状态(放大、饱和、截止)。

图题1.2.3解: (1)工作在放大状态(工作在放大区)(2)工作在饱和状态(工作在饱和区)(3)工作在放大状态(工作在放大区)(4)工作在放大状态(工作在放大区)。

题1.2.4 从图题1.2.4所示各三极管电极上测得的对地电压数据中,分析各管的类型和电路中所处的工作状态。

(1) 是锗管还是硅管?(2) 是NPN 型还是PNP 型?(3) 是处于放大、截止或饱和状态中的哪一种?或是已经损坏?(指出哪个结已坏,是烧断还是短路?)[提示:注意在放大区,硅管V V V V E B BE 7.0≈-=,锗管V V BE 3.0≈,且E C CE V V V -=>0.7V ;而处于饱和区时,V V CE 7.0≤。

《电子技术基础》第二章半导体三极管及其放大电路试卷

《电子技术基础》第二章半导体三极管及其放大电路试卷

《电子技术基础》第二章半导体三极管及其放大电路试卷一、单项选择题1.在三极管放大器中,三极管各极电位最高的是( )。

(2 分)A.NPN管的集电极B.PNP管的集电极C.NPN管的发射极D.PNP管的基极2.在一块正常放大的电路板上,测得三极管1、2、3脚对地电压分别为-10V、-10.3V、-14V,下列符合该三极管的有( )。

(2 分)A.PNP型三极管B.硅三极管C.1脚是发射极D.2脚是基极3.一般要求放大电路的( )。

(2 分)A.输入电阻大,输出电阻大B.输入电阻小,输出电阻大C.输入电阻大,输出电阻小D.输入电阻小,输出电阻小4.用万用表判别三极管的管脚时,应该( )。

(2 分)A.用R×1挡或R×10挡B.先判别出基极BC.先判别出发射极ED.不需判别是NPN还是PNP5.三极管按内部结构不同,可分为( )。

(2 分)A.NPN型B.PNP型C.硅管D.锗管6.一个三级放大器,工作时测得A u1=100,A u2= -50,A u3=1,则总的电压放大倍数是( )。

(2 分)A.51B.100C.-5000D.17.在单管共发射极放大电路中,其输出电压u o与输入电压u i( )。

(2 分)A.频率相同B.波形相似C.幅度相同D.相位相反8.有三只晶体三极管,除β和I CEO不同外,其他参数一样,用作放大器件时,应选用( )。

(2 分)A.β=50,I CEO=0.5 mAB.β=140,I CEO=2.5 mAC.β=10,I CEO=0.5 mA9.晶体三极管中电流固定不变的分配原则是:( )。

(2 分)A.B.C.10.在分压式偏置电路中,已知R B1=20kΩ,R B2=10 kΩ,R C=2 kΩ,R E=2kΩ,U CC=12V,β=50,R L=2kΩ。

设U BEQ=0,I CQ为( )。

(2 分)A.1mAB.2mAC.3mAD.4mA二、判断题11.( )功率放大电路的主要作用是向负载提供足够大的功率信号。

半导体三极管及其基本电路试题及答案

半导体三极管及其基本电路试题及答案

第二章半导体三极管及其基本电路一、填空题1、(2-1,中)当半导体三极管的正向偏置,反向偏置偏置时,三极管具有放大作用,即极电流能控制极电流。

2、(2-1,低)根据三极管的放大电路的输入回路与输出回路公共端的不同,可将三极管放大电路分为,,三种。

3、(2-1,低)三极管的特性曲线主要有曲线和曲线两种。

4、(2-1,中)三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时,与之间的关系。

5、(2-1,低)为了使放大电路输出波形不失真,除需设置外,还需输入信号。

6、(2-1,中)为了保证不失真放大,放大电路必须设置静态工作点。

对NPN管组成的基本共射放大电路,如果静态工作点太低,将会产生失真,应调R B,使其,则I B,这样可克服失真。

7、(2-1,低)共发射极放大电路电压放大倍数是与的比值。

8、(2-1,低)三极管的电流放大原理是电流的微小变化控制电流的较大变化。

9、(2-1,低)共射组态既有放大作用,又有放大作用。

10、(2-1,中)共基组态中,三极管的基极为公共端,极为输入端,极为输出端。

11、(2-1,难)某三极管3个电极电位分别为V E=1V,V B=1.7V,V C=1.2V。

可判定该三极管是工作于区的型的三极管。

12、(2-1,难)已知一放大电路中某三极管的三个管脚电位分别为①3.5V,②2.8V,③5V,试判断:a.①脚是,②脚是,③脚是(e,b,c);b.管型是(NPN,PNP);c.材料是(硅,锗)。

13、(2-1,中)晶体三极管实现电流放大作用的外部条件是,电流分配关系是。

14、(2-1,低)温度升高对三极管各种参数的影响,最终将导致I C,静态工作点。

15、(2-1,低)一般情况下,晶体三极管的电流放大系数随温度的增加而,发射结的导通压降V BE则随温度的增加而。

16、(2-1,低)画放大器交流通路时,和应作短路处理。

17、(2-2,低)在多级放大器里。

前级是后级的,后级是前级的。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

( )7. 三极管放大电路中的耦合电容在直流分析时可视为短路,交
流分析时可视为开路。
三、填空题
1. 双极型半导体三极管按结构可分为 型和 型两种,它们的符号
分别_______和
2. 反映 态时集电极电流与基极电流之比;反映 态时的电流放大特性。
3. 当温度升高时,三极管的参数β会 ,会 ,导通电压会
ro,AV。
2. 三极管电路如图所示,已知β=100,UBE=0.7V,试求电路中IC、UCE 的值。
3. 图中三极管为硅管,β=100,试求电路中IB、IC、UCE的值,判断三极 管工作在什么状态。
5. 图中三极管为硅管,β=100,试求电路中IB、IC、UCE的值,判断三极 管工作在什么状态。
管的C、E两个电极互换使用。
( )4. 双极型三极管由两个PN结构成,因此可以用两个二极管背靠
背相连构成一个三极管。
( )5. 双极型三极管和场效应管都利用输入电流的变化控制输出电
流的变化而起到放大作用。
( )6. 分析三极管低频小信号放大电路时,可采用微变等效电路分
析法把非线性器件等效为线性器件,从而简化计算。
A. B.
C. D.Байду номын сангаас
7. 关于三极管反向击穿电压的关系,下列正确的是( )。
A. B.
C. D.
8. 在三极管放大电路中,下列等式不正确的是( )。
A. B. C. D.
9. ( )情况下,可以用H参数小信号模型分析放大电路。
A. 正弦小信号 B. 低频大信号 C. 低频小信号 D. 高频小信号
10. 场效应管本质上是一个( )。
第二章 半导体三极管
一、单选题
1. ( )具有不同的低频小信号电路模型。
A. NPN管和PNP管
B. 增强型场效应管和耗尽型场效应管
C. N沟道场效应管和P沟道场效应管 D. 三极管和二极管
2. 放大电路如图所示,已知三极管的,则该电路中三极管的工作状态为 ( )。
A. 截止 B. 饱和 C. 放大 D. 无法确定
A、电流控制电流源器件 B、电流控制电压源器件
C、电压控制电流源器件 D、电压控制电压源器件
二、判断题
( )1. 三极管的输出特性曲线随温度升高而上移,且间距随温度升
高而减小。
( )2. 三极管工作在放大区时,若iB为常数,则uCE增大时,iC几乎
不变,故当三极管工作在放大区时可视为一电流源。
( )3. 三极管的C、E两个区所用半导体材料相同,因此,可将三极
4.
某放大电路中,三极管三个电极的电流如图所示,测得IA=2mA,
IB=0.04mA,IC=2.04mA,则电极 为基极, 为集电极, 为发射极;为
型管; 。
5. 硅三极管三个电极的电压如图所示,则此三极管工作于 状态。
6. 场效应管是利用 效应,来控制漏极电流大小的半导体器件。 7. 某三极管的极限参数、、。当工作 电压时,工作电流IC不得超过 mA;当工作电压时, IC不 得超过_____ mA;当工作电流时, UCE不得超过 V 。 8. 三极管工作在放大区时,发射结为 偏置,集电结为 偏置。 9. 对三极管放大电路进行直流分析时,工程上常采用 法或 法。 10. 工作在放大区的一个三极管,如果基极电流从10微安变化到22微安时,集 电极 电流从1毫安变为2.1毫安,则该三极管的β约为 ;约为 。 11. _______通路常用以确定静态工作点; 通路提供了信号传输的途 径。 12. 场效应管是利用 电压来控制 电流大小的半导体器件。 13. 用于构成放大电路时,双极型三极管工作于 区;场效应管 工作于 区 。 14. 当ugs=0时,漏源间存在导电沟道的称为 型场效应管;漏源间不存在导 电沟道的称为 型场效应管。 15. 某处于放大状态的三极管,测得三个电极的对地电位为U1=-9V,U2 U3=-6.2V,则电极 为基极, 为集电极, 为发射极,为 型管。 16. 三极管电流放大系数β反映了放大电路中 极电流对 极电流的 控制能力。 17. 场效应管具有输入电阻很 、抗干扰能力 等特点。 四、计算分析题 1. 三极管电路如图所示,已知三极管的, UBE(on)=0.7V,rbe=1000Ω, 输入信号,电容C对交流的容抗近似为零。试:(1)计算电路的静态工 作点参数IBQ、ICQ、UCEQ;(2)画出电路的微变等效电路,求ri和
3.硅三极管放大电路中,静态时测得集-射极之间直流电压 UCE=0.3V,则此时三极管工作于( ) 状态。
A. 饱和 B. 截止 C. 放大 D. 无法确定 4. 放大电路如图所示,已知硅三极管的,则该电路中三极管的工作状态 为( )。
A. 截止 B. 饱和 C. 放大 D. 无法确定
5. 三极管当发射结和集电结都正偏时工作于( )状态。 A. 放大 B. 截止 C. 饱和 D. 无法确定 6. 某三极管的,则下列状态下三极管能正常工作的是( )。
6. 图中三极管为硅管,β=100,试求电路中IB、IC、UCE的值,判断三极 管工作在什么状态。
7.图中三极管均为硅管,试求各电路中的IC、UCE及集电极对地电压 UO。
8.什么是静态工作点?静态工作点对放大电路有什么影响?
9.分析放大电路有哪几种方法?几种方法分别有什么特点? 10.试总结晶体三极管分别工作在放大、饱和、截止三种工作状态时, 三极管中的两个PN结所具有的特点。
11.放大电路存在着哪些类非线性失真现象?
12.多级放大电路有哪些耦合方式?各有什么特点?
13.用估算法求下图所示电路的静态工作点,电路中 =9V,RC=3k,RB=300 k,=50。
14.放大电路如下图所示,已知 , , ,=50, ,试求放大电路不接负载电阻 时的电压放大倍数,放大电路接有负载电阻 时的电压放大倍数,放大电路的输入电阻 和输出电阻 。
