核反应堆冷却原理
核反应堆冷却原理
核反应堆冷却原理是通过一种冷却剂来吸收和带走反应堆中产生的热量，以确保反应堆的稳定运行。
冷却剂一般是一种流体，如水、重水、氦气或钠等。
核反应堆中的燃料在核裂变过程中会释放出大量的能量，这些能量主要以热量的形式存在。
如果不及时排除这些热量，反应堆的温度会升高，导致反应堆过热甚至熔毁，引发严重事故。
冷却剂的主要作用是吸收和带走反应堆中产生的热量。
当热能传递给冷却剂时，冷却剂会被加热，然后通过流动或对流等方式将热量带走。
冷却剂在带走热量的同时，也可以起到减缓中子速度、维持核反应和防止燃料元素在过高温度下熔化的作用。
不同类型的核反应堆使用的冷却剂有所不同。
轻水反应堆(LWR)使用普通水作为冷却剂；重水反应堆(CANDU)使用重
水作为冷却剂；气冷堆使用氦气等。
冷却剂的循环和散热系统通常包括冷却剂泵、热交换器、冷却塔等组件。
冷却剂通过泵被抽入反应堆并流过燃料装置，吸收热量后再通过热交换器传递给其他工质或环境，最后冷却剂再回到冷却剂系统中进行循环。
总之，核反应堆冷却原理通过使用冷却剂来吸收和带走反应堆中产生的热量，以维持反应堆的稳定运行。
冷却剂的选择和循环系统的设计对于核能的安全和高效利用至关重要。
核反应堆工作原理
核反应堆工作原理核反应堆是一种产生和控制核裂变反应的设备，是核能利用的关键组成部分。
它通过裂变核燃料中的核素，释放出巨大能量，用于发电或其他应用。
一、核反应堆的基本构造核反应堆主要由以下部分组成：燃料棒、冷却剂、控制杆和反应堆压力壳。
1. 燃料棒燃料棒是装载核燃料的圆柱形结构，通常由浓缩铀或钚等可裂变材料制成。
燃料棒中的裂变核素在受到中子轰击时发生核裂变，产生能量和额外的中子，维持连续的链式反应。
2. 冷却剂冷却剂是用于带走核反应堆中产生的热量的介质，可以是水、重水、液态金属或气体。
冷却剂通过循环在燃料棒附近流动，吸收燃料棒释放的热量，同时保持核反应堆的温度稳定。
3. 控制杆控制杆用于调节核反应堆中的裂变反应速率。
控制杆通常由吸收中子的材料制成，如硼化硼。
当控制杆插入核反应堆时，它吸收了部分中子，减慢了反应速率；当控制杆抬起时，反应速率增加。
4. 反应堆压力壳反应堆压力壳是一个密封的容器，用于保护核反应堆内部免受外部环境的影响，并防止辐射泄漏。
它通常由厚实的钢制成，能够承受高压和高温。
二、核反应堆的工作原理核反应堆的工作原理是基于核裂变和中子链式反应。
1. 核裂变核裂变是指重核（如铀-235）被中子轰击后分裂成两个更轻的核碎片的过程，并释放出大量的能量和中子。
裂变反应是连锁反应，每一次裂变都会释放出2-3个中子，进而引发周围其他核燃料材料的裂变。
2. 中子链式反应核反应堆中的裂变释放的中子可以引发其他核燃料的裂变，形成中子链式反应。
中子链式反应是自持续的，只要提供足够的核燃料和恰当的条件，反应就可以持续进行。
在核反应堆中，裂变反应迅速释放出大量热能，增加燃料棒温度。
冷却剂通过燃料棒的表面流过，并吸收热能，随后经过热交换装置将热能传递给工质，如水或蒸汽。
工质的温度升高，通过涡轮机驱动发电机，将热能转化为电能。
同时，控制杆的调节可以控制核反应堆的反应速率。
当控制杆插入核反应堆时，它吸收了中子，减慢了反应速率。
石墨冷却器工作原理
石墨冷却器工作原理
石墨冷却器是一种常用于核反应堆的被动安全系统，其主要原理是利用石墨材料的良好导热性能和高温下的稳定性来吸收和散发核反应堆中产生的热量。
石墨冷却器通常由金属外壳、含有石墨材料的装置和冷却介质组成。
冷却介质一般为水或气体。
工作时，核反应堆产生的热量通过冷却剂传递给石墨材料。
石墨材料具有较高的热导率，能够快速将热量传导到冷却介质中。
传热过程中，石墨材料的温度上升，而冷却介质的温度下降。
石墨材料的良好导热性能使得热量能够快速从核反应堆中散发出去，从而防止温度过高导致核反应堆失控。
冷却介质则起到冷却石墨材料并将热量带走的作用。
此外，石墨材料在高温下表现出良好的稳定性，不易发生变形或融化，使得石墨冷却器在长时间高温工作条件下仍能正常运行。
总之，石墨冷却器利用石墨材料的优异导热性能和高温稳定性，通过传导热量和冷却介质散热的方式，对核反应堆产生的热量进行吸收和散发，以保持核反应堆的稳定工作。
核反应堆-核电-核技术-核工程-4.4 设备冷却水系统
该系统是核岛设备与海
水之间的一道屏障。它
即可以避免放射性流体 海水（SEC）
不可控地释放到海水中 而污染环境，又可以防 止海水对于核岛设备的 腐蚀。
缓冲箱
泵
设备冷却水系统 （RRI）
RRI系统作用原理
热交换器 核岛设备
2
4.4.2. RRI系统的描述
对于每一个机组，RRI都设有两条 独立管线（A列和B列）和一条公共管 线，在两个机组之间还设有一条共用 管线。
– 板式热交换器：换热面积大，流量1500m3/h（50%）； – 波动箱：容积10m3，保持泵两机的组吸共入用管压线力用户，补偿可能的泄漏，承受水容积
的膨胀变化。
二号机组RRI系统
4
• 它能给系统补充水，补充水来自核岛的除盐水系统，波动箱中的水过
1. 独立管线
两条独立管线为反应堆安全设施和冷停堆必不可少的冷却器提 供冷源。这些冷却器都需要有100%的冗余。 独立管线被设计为分别由应急电源A列和B列供电，使在事故情 况下，每条独立管线都有100%的提供必要冷却的能力。
11
4.4.3 设备冷却水系统运行
2.正常运行
反应堆功率运行时，排放的热量为常量，设备冷却水系统的主 要用户是冷却剂泵、化容系统下泄热交换器、轴封水回流热交 换器和控制棒驱动机构空气冷却器以及稳压器卸压箱等。 在此 情况下，只需一条独立管线的一台泵和一台热交换器投运。
3.电站停闭
在停堆期间，通常设备冷却水系统的两个独立系列都需要运行； 核反应堆停堆的第二阶段，正常余热排出系统投入运行（大约在
其主要用户有： TEP001、002EV和001、002DZ TEU001EV TEG001、002RF SVA001RF DWL001、002CS

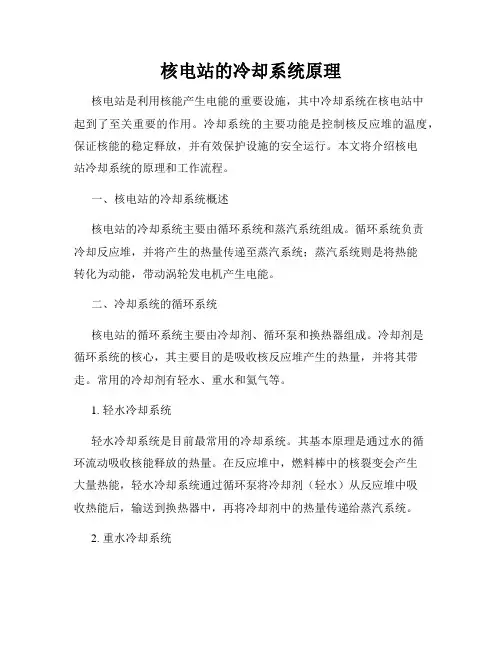

核电站的冷却系统原理
核电站的冷却系统原理核电站是利用核能产生电能的重要设施，其中冷却系统在核电站中起到了至关重要的作用。
冷却系统的主要功能是控制核反应堆的温度，保证核能的稳定释放，并有效保护设施的安全运行。
本文将介绍核电站冷却系统的原理和工作流程。
一、核电站的冷却系统概述核电站的冷却系统主要由循环系统和蒸汽系统组成。
循环系统负责冷却反应堆，并将产生的热量传递至蒸汽系统；蒸汽系统则是将热能转化为动能，带动涡轮发电机产生电能。
二、冷却系统的循环系统核电站的循环系统主要由冷却剂、循环泵和换热器组成。
冷却剂是循环系统的核心，其主要目的是吸收核反应堆产生的热量，并将其带走。
常用的冷却剂有轻水、重水和氦气等。
1. 轻水冷却系统轻水冷却系统是目前最常用的冷却系统。
其基本原理是通过水的循环流动吸收核能释放的热量。
在反应堆中，燃料棒中的核裂变会产生大量热能，轻水冷却系统通过循环泵将冷却剂（轻水）从反应堆中吸收热能后，输送到换热器中，再将冷却剂中的热量传递给蒸汽系统。
2. 重水冷却系统重水冷却系统采用的是重水作为冷却剂。
重水是一种含有重氢的水，对中子的吸收能力较强，具有良好的减速中子效果。
重水冷却系统的工作原理与轻水冷却系统相似，但由于重水的吸收特性，反应堆的控制更为精确，有利于提高核能发电的效率。
3. 氦气冷却系统氦气冷却系统是一种采用高温气体作为冷却剂的新型系统。
该系统常用于高温气冷堆反应堆，可以在极高温度下工作。
氦气冷却系统的冷却原理是通过高温氦气从核反应堆吸收热量后，通过换热器传递给蒸汽系统或直接用于驱动涡轮发电机。
三、冷却系统的蒸汽系统蒸汽系统是核电站冷却系统的另一个重要组成部分。
其主要功能是将循环系统传递过来的热量转化为动能，带动涡轮发电机产生电能。
在蒸汽系统中，高温高压的冷却剂通过换热器将热量传递给工质（常为水）产生蒸汽，然后蒸汽通过高压管道进入涡轮发电机组，推动涡轮快速旋转，最终产生电能。
蒸汽释放完能量后，通过冷凝器冷却成水，再次回到循环系统进行循环。

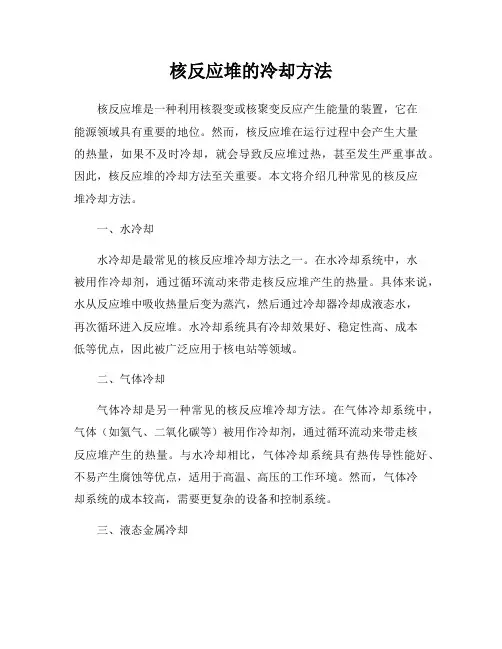

核反应堆的冷却方法
核反应堆的冷却方法核反应堆是一种利用核裂变或核聚变反应产生能量的装置，它在能源领域具有重要的地位。
然而，核反应堆在运行过程中会产生大量的热量，如果不及时冷却，就会导致反应堆过热，甚至发生严重事故。
因此，核反应堆的冷却方法至关重要。
本文将介绍几种常见的核反应堆冷却方法。
一、水冷却水冷却是最常见的核反应堆冷却方法之一。
在水冷却系统中，水被用作冷却剂，通过循环流动来带走核反应堆产生的热量。
具体来说，水从反应堆中吸收热量后变为蒸汽，然后通过冷却器冷却成液态水，再次循环进入反应堆。
水冷却系统具有冷却效果好、稳定性高、成本低等优点，因此被广泛应用于核电站等领域。
二、气体冷却气体冷却是另一种常见的核反应堆冷却方法。
在气体冷却系统中，气体（如氦气、二氧化碳等）被用作冷却剂，通过循环流动来带走核反应堆产生的热量。
与水冷却相比，气体冷却系统具有热传导性能好、不易产生腐蚀等优点，适用于高温、高压的工作环境。
然而，气体冷却系统的成本较高，需要更复杂的设备和控制系统。
三、液态金属冷却液态金属冷却是一种特殊的核反应堆冷却方法。
在液态金属冷却系统中，液态金属（如钠、铅等）被用作冷却剂，通过循环流动来带走核反应堆产生的热量。
液态金属冷却系统具有热传导性能好、耐高温、不易产生腐蚀等优点，适用于高功率、高温的核反应堆。
然而，液态金属冷却系统的操作和维护较为复杂，需要更高的技术要求。
四、固体冷却固体冷却是一种相对较少使用的核反应堆冷却方法。
在固体冷却系统中，固体材料（如陶瓷、金属合金等）被用作冷却剂，通过传导和辐射的方式来带走核反应堆产生的热量。
固体冷却系统具有耐高温、不易泄漏等优点，适用于一些特殊的核反应堆。
然而，固体冷却系统的热传导性能较差，需要更大的散热面积。
综上所述，核反应堆的冷却方法包括水冷却、气体冷却、液态金属冷却和固体冷却等多种方式。
不同的冷却方法适用于不同类型的核反应堆，选择合适的冷却方法对于核反应堆的安全运行至关重要。
核反应堆的冷却系统
核反应堆的冷却系统核反应堆是一种利用核裂变或核聚变反应产生能量的装置，它在能源领域具有重要的地位。
然而，核反应堆在运行过程中会产生大量的热量，如果不及时冷却，就会导致反应堆过热，甚至发生严重事故。
因此，核反应堆的冷却系统是确保核反应堆安全运行的关键。
一、冷却系统的作用核反应堆的冷却系统主要有两个作用：一是将反应堆中产生的热量带走，保持反应堆的温度在安全范围内；二是控制反应堆的功率，确保反应堆的稳定运行。
二、冷却系统的组成核反应堆的冷却系统由多个部分组成，包括冷却剂、冷却剂循环系统、冷却剂泵和冷却剂换热器等。
1. 冷却剂冷却剂是核反应堆冷却系统中的重要组成部分，它负责将反应堆中产生的热量带走。
常用的冷却剂有水、氦气和钠等。
不同的冷却剂具有不同的特点和适用范围，选择合适的冷却剂对于核反应堆的安全运行至关重要。
2. 冷却剂循环系统冷却剂循环系统是核反应堆冷却系统的核心部分，它负责将冷却剂从反应堆中带走，经过换热器冷却后再回到反应堆中。
冷却剂循环系统通常包括冷却剂循环管道、冷却剂泵和冷却剂换热器等设备。
3. 冷却剂泵冷却剂泵是核反应堆冷却系统中的关键设备，它负责将冷却剂从反应堆中抽出，并通过冷却剂循环管道送往换热器。
冷却剂泵通常采用离心泵或容积泵，具有较高的流量和压力。
4. 冷却剂换热器冷却剂换热器是核反应堆冷却系统中的重要设备，它负责将从反应堆中抽出的热冷却剂与冷却介质进行换热，将热量传递给冷却介质，使冷却介质升温。
常见的冷却剂换热器有壳管式换热器和板式换热器等。
三、冷却系统的工作原理核反应堆的冷却系统通过循环冷却剂来实现对反应堆的冷却。
具体工作原理如下：1. 冷却剂从反应堆中抽出冷却剂泵将冷却剂从反应堆中抽出，并通过冷却剂循环管道送往换热器。
2. 冷却剂与冷却介质进行换热冷却剂在换热器中与冷却介质进行换热，将热量传递给冷却介质，使冷却介质升温。
3. 冷却介质带走热量冷却介质在换热器中带走冷却剂传递过来的热量，使冷却剂温度降低。
核电站的冷却系统工作原理分析
核电站的冷却系统工作原理分析核电站是一种重要的能源发电设施，其冷却系统是确保核反应过程中热量的有效散发的关键。
冷却系统的工作原理对核电站的安全和发电效率具有重要影响。
本文将对核电站的冷却系统工作原理进行分析。
一、概述核电站的冷却系统主要用于从核反应中产生的大量热量，这些热量通过冷却系统的运作进行有效散发，以确保核反应的稳定，并防止设备过热。
冷却系统的工作原理通常分为两大类：水冷却系统和气冷却系统。
二、水冷却系统水冷却系统是最常见的核电站冷却系统。
它主要包括主冷却系统和辅助冷却系统两部分。
1. 主冷却系统主冷却系统主要由主冷却剂循环系统和蒸汽发生器组成。
核电站中常用的主冷却剂是轻水，通过核反应堆中的燃料棒，产生的热量将主冷却剂加热。
热量通过主冷却系统的循环将主冷却剂带到蒸汽发生器中，然后转化为蒸汽。
2. 辅助冷却系统辅助冷却系统主要包括冷却塔、冷却水和电脑控制系统。
冷却塔用于冷却主冷却系统中的热水，将其冷却后再送回主冷却系统。
冷却塔通过将空气通过主冷却系统中的冷水进行换热，将热量带走。
电脑控制系统用于监测和控制冷却水的温度和流量，确保冷却系统的正常运行。
三、气冷却系统相比水冷却系统，气冷却系统更适用于少量冷却需求的核电站或特殊环境条件下的核电站。
1. 气冷却系统的工作原理气冷却系统主要通过自然对流或强制对流的方式进行冷却。
核电站中通常使用大型风扇或压缩机来产生气流，通过对核反应堆进行直接冷却。
2. 气冷却系统的优势与劣势气冷却系统相对于水冷却系统具有一些优势和劣势。
气冷却系统不需要大量的水资源，节约了水资源的使用。
然而，由于气体的导热能力相对较差，所以需要更大的散热面积来保证冷却效果。
此外，气冷却系统对环境温度和湿度的变化更加敏感，需要进行更精确的控制。
四、冷却系统的安全性和效率核电站的冷却系统不仅需要保证冷却效果，还要确保其安全性和高效性。
冷却系统需要具备足够的冷却能力，以防止核反应设施的过热，避免设备损坏。
高温气冷堆工作原理
高温气冷堆工作原理高温气冷堆（High Temperature Gas-cooled Reactor，简称HTGR）是一种新型的核能反应堆。
它采用高温气体（一般是钍气）作为冷却剂，具有高温、高效、安全等特点。
本文将详细介绍高温气冷堆的工作原理。
首先，高温气冷堆的核燃料是固体球形燃料颗粒，通常由含有丰富的铀和稳定柄的颗粒组成。
这些燃料颗粒被分布在一种称为石墨反堆的材料中，形成了燃料元件。
每个燃料元件中都包含数千个燃料颗粒。
在高温气冷堆中，钍气用于冷却和传热。
钍气在堆芯中通过各个燃料元件，从而冷却燃料和抽取热量。
钍气的高温状态使其能够吸收大量的热量，并将其带走。
当核燃料引发裂变反应时，将产生大量的热量。
这些热量通过与钍气的热交换，使钍气得热，同时冷却燃料元件。
具体来说，燃料元件内的燃料颗粒经历裂变释放能量，温度升高。
热量通过石墨和燃料颗粒间的导热效应传递给石墨反堆，再通过石墨反堆表面和钍气之间的对流传递给钍气。
冷却的钍气在热交换器中释放热量，并将其转移到传统蒸汽发生器中的工作流体（通常是一种二次冷却剂）。
从而产生高温高压的蒸汽，用于驱动汽轮机产生电力。
值得一提的是，由于高温气冷堆的高温特性，其产生的蒸汽温度可以达到1000°C以上，较传统核电站更高，能够提高发电效率。
为确保高温气冷堆的安全运行，存在多个被动安全措施。
首先，钍气在高温下仍能保持气态，避免液态冷却剂溅出故障。
其次，钍气的高腐蚀性可避免与燃料和石墨材料发生剧烈的化学反应。
此外，高温气冷堆采用堆芯温度控制措施，通过改变钍气的流量和速度来控制冷却效率，保持合适的温度。
在异常情况下，HTGR会自动停堆，避免事故发生。
高温气冷堆具有多个优点。
首先，它的高温特性使其在热利用方面具有巨大潜力。
热高温气冷堆产生的热量可用于工业过程、氢燃料制备、脱盐等领域的热能需求。
其次，高温气冷堆的固体燃料颗粒设计提供了更高的裂变产物保留能力和耐久性。
此外，高温气冷堆的安全性高，无需额外的冷却水，减少了对水资源的依赖。
核反应堆的冷却系统优化技术
核反应堆的冷却系统优化技术在当今能源需求不断增长的背景下，核能作为一种高效、清洁的能源，发挥着越来越重要的作用。
然而，要确保核反应堆的安全稳定运行，其冷却系统的性能至关重要。
核反应堆的冷却系统就如同人体的血液循环系统，负责带走反应堆产生的巨大热量，维持其在安全的温度范围内运行。
因此，对核反应堆冷却系统的优化技术进行研究具有极其重要的意义。
首先，让我们来了解一下核反应堆冷却系统的基本工作原理。
核反应堆在运行过程中，通过核燃料的链式裂变反应产生大量的热能。
这些热能如果不能及时有效地被带走，将会导致反应堆温度急剧上升，甚至可能引发严重的核事故。
冷却系统通过循环流动的冷却剂，如液态水或气体，将热量从反应堆芯传递到热交换器，再通过热交换器将热量传递给外部环境，从而实现反应堆的冷却。
在对冷却系统进行优化时，冷却剂的选择是一个关键因素。
目前常用的冷却剂有水、氦气和液态金属等。
水具有良好的传热性能和较高的比热容，成本相对较低，但在高温高压下可能会发生腐蚀和沸腾危机。
氦气化学性质稳定，不会与反应堆材料发生反应，但传热性能相对较差。
液态金属如钠和铅铋合金具有优异的传热性能，但它们的化学活性较高，对材料的相容性要求苛刻。
因此，在选择冷却剂时，需要综合考虑反应堆的类型、运行条件和安全要求等因素，以达到最佳的冷却效果。
冷却系统的结构设计也是优化的重要方面。
反应堆的堆芯结构、冷却剂通道的布置、热交换器的设计等都会影响冷却系统的性能。
例如，合理设计堆芯的燃料组件布局，可以使冷却剂在流经堆芯时更加均匀地吸收热量，提高冷却效率。
优化冷却剂通道的形状和尺寸，可以减小流动阻力，增加冷却剂的流量，从而增强传热效果。
热交换器的设计则需要考虑传热面积、传热系数和流动阻力等因素，以实现高效的热量交换。
除了冷却剂和结构设计，控制策略也是冷却系统优化的关键。
通过精确的控制算法，可以实时调节冷却剂的流量、温度和压力等参数，以适应反应堆功率的变化和各种工况。
核电站反应堆冷却剂系统讲义
核电站反应堆冷却剂系统讲义核电站反应堆冷却剂系统讲义本讲义是针对⼀回路及相关辅助系统的学习。
所包含的内容主要分三个⽅⾯：⼀回路主回路系统（RCP），⼀回路辅助系统（RCV、REA 、RRA、PTR），核安全系统（RIS、EAS、ASG）等。
故我们的学习应该从这三⽅⾯⼊⼿分系统的掌握。
本教材在详细介绍OJT206所涉及的系统的基础上结合现场有关操作使⼤家对OJT206的知识有⼀个全⾯的了解。
第⼀章、反应堆冷却剂系统（RCP）反应堆冷却剂系统是核电站的重要关键系统。
它集中了核岛部分除堆本体外对安全运⾏⾄关紧要的主要设备。
反应堆冷却剂系统与压⼒壳⼀起组成⼀回路压⼒边界，成为防⽌放射性物质外泄的第⼆道安全屏障。
核电站通常把核反应堆、反应堆冷却剂系统及相关辅助系统合称为核蒸汽供应系统。
⼤亚湾压⽔堆电站⼀回路冷却剂系统由对称并联到压⼒壳进出⼝接管上的三条密封环路构成。
每条环路由⼀台冷却剂主泵、⼀台蒸汽发⽣器以及相应的管道、阀门组成。
整个⼀回路共⽤⼀台稳压器以及与其相当的卸压箱。
反应堆冷却剂系统的压⼒依靠稳压器的电加热元件和喷雾器⾃动调节保持稳定。
⼀、RCP系统的主要安全功能和要求RCP系统的主要功能是利⽤主泵驱使⼀回路冷却剂强迫循环流动，将堆芯核燃料裂变产⽣的热量带出堆外，通过蒸汽发⽣器传给⼆回路给⽔产⽣蒸汽，冷却剂在导出堆芯热量的过程中冷却堆芯，防⽌燃料元件棒烧毁。
压⼒壳内冷却剂还兼作堆芯核燃料裂变产⽣的快中⼦的慢化剂和堆芯外围的中⼦反射层。
冷却剂⽔中溶有硼酸，因此堆内含硼冷却剂⼜可作为中⼦吸收剂。
根据⼯况需要调节冷却剂中含硼浓度，可配合控制棒组件⽤以控制、补偿堆芯反应性的变化。
系统内的稳压器⽤于控制⼀回路冷却剂系统压⼒，以防⽌堆芯产⽣偏离泡核沸腾。
当⼀回路冷却剂系统压⼒过⾼时，稳压器安全阀则能实现超压保护。
当发⽣作为第⼀道安全屏障的燃料元件棒包壳破损、烧毁事故时，RCP系统的压⼒边界可作为防⽌放射性物质泄漏的第⼆道安全屏障。
