水质监测系统整体架构及网络设计
基于STM32单片机水质监测系统的设计
基于 STM32单片机水质监测系统的设计摘要：设计了基于STM32单片机的鱼塘水质检测系统，可以检测PH、水的液位以及电导率。
使用TDS水质电导率传感器测量电导率，经过 AD 采样和数据转换后，液位、PH和电导率可以在 LCD1602液晶上显示，可以帮助水产养殖户快速有效地对鱼塘的水质进行监控和管理。
关键词：STM32；水质检测；PH值；液位；电导率1 引言目前,随着国家经济的高速发展,人们的生活水平在不断的提高,但环境污染，水质污染日益严重，导致人们的日常生活受到困扰，所以水质在人们的生活中越来越重要，而对于水产养殖户来说更为重要，本系统主要用于水质的PH值、液位和电导率的检测。
2 基于STM32单片机水质检测系统的设计2.1整体设计思路本系统中，PH值检测传感器模块可以很方便的检测液体的PH值，其由PH电极和PH值转换器两部分组成。
电导率TDS传感器采用TDS传感器模块来读取传感器模块数据。
水位检测采用超声波检测技术，显示装置采用LCD1602液晶实时显示液位、PH值和电导率。
整个系统由STM32F103C8T6、超声波测距模块（超声波测液位）、PH值传感器模块、电导率传感器、LCD1602液晶及电源组成。
LCD1602液晶实时显示液位、PH值和电导率。
系统整体结构框架图如图1所示。
图1 整体结构框架图2.2 STM32单片机STM32单片机的主要优点：使用ARM最新的、先进架构的Cortex-M3内核；优异的实时性能；杰出的功耗控制；出众及创新的外设；最大程度的集成整合；易于开发，可使产品快速将进入市场。
STM32F103C8T6单片机核心板接口电路图如图2所示。
图2 STM32单片机核心板接口原理图2.3硬件设计（1）、PH值传感器模块电路本PH值检测传感器模块可以很方便的检测液体的PH值，其由PH电极和PH 值转换器两部分组成。
PH值检测传感器电路图如下图所示图3 PH值检测传感器电路图（2）、电导率检测电路本水质检测传感器模块，可实时检测各种水质的TDS数值，也可以检测化学水质液体电导参数。

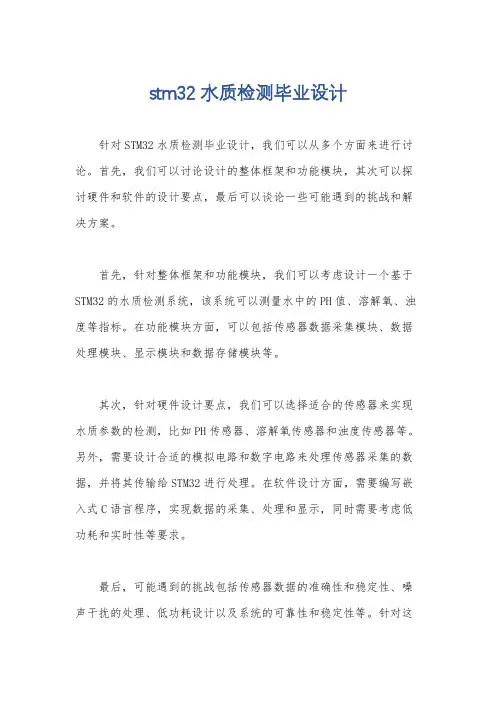

stm32水质检测毕业设计
stm32水质检测毕业设计
针对STM32水质检测毕业设计，我们可以从多个方面来进行讨论。
首先，我们可以讨论设计的整体框架和功能模块，其次可以探讨硬件和软件的设计要点，最后可以谈论一些可能遇到的挑战和解决方案。
首先，针对整体框架和功能模块，我们可以考虑设计一个基于STM32的水质检测系统，该系统可以测量水中的PH值、溶解氧、浊度等指标。
在功能模块方面，可以包括传感器数据采集模块、数据处理模块、显示模块和数据存储模块等。
其次，针对硬件设计要点，我们可以选择适合的传感器来实现水质参数的检测，比如PH传感器、溶解氧传感器和浊度传感器等。
另外，需要设计合适的模拟电路和数字电路来处理传感器采集的数据，并将其传输给STM32进行处理。
在软件设计方面，需要编写嵌入式C语言程序，实现数据的采集、处理和显示，同时需要考虑低功耗和实时性等要求。
最后，可能遇到的挑战包括传感器数据的准确性和稳定性、噪声干扰的处理、低功耗设计以及系统的可靠性和稳定性等。
针对这
些挑战，可以采取一些解决方案，比如使用滤波算法处理传感器数据、优化系统架构设计以降低功耗、加入故障检测和容错机制等。
综上所述，针对STM32水质检测毕业设计，需要考虑整体框架和功能模块、硬件和软件设计要点，以及可能遇到的挑战和解决方案。
希望以上内容能够对你有所帮助。
自来水厂监控系统解决方案
自来水厂监控系统解决方案一、引言随着城市化进程的加速，人们对自来水的需求量日益增长，对水质的要求也日益严格。
为了确保自来水厂的稳定运行和供水质量，建立一套高效、可靠的监控系统显得尤为重要。
本文将介绍一种实用的自来水厂监控系统解决方案，以满足现代水厂运营管理的需求。
二、系统架构自来水厂监控系统解决方案主要包括感知层、网络层、平台层和应用层四个层次。
1. 感知层：通过部署各类传感器，如流量计、水质检测仪、水位计等，实时监测水厂的各项参数，如流量、浊度、PH值等。
2. 网络层：借助有线或无线通信技术，将感知层采集的数据传输至中心服务器，确保数据的实时性和准确性。
3. 平台层：建立中心服务器，负责对传输过来的数据进行处理、存储和分析，为上层应用提供数据支持。
4. 应用层：开发管理软件，实现实时监控、预警报警、数据分析等功能，为水厂管理人员提供决策依据。
三、功能特点自来水厂监控系统解决方案具备以下功能特点：1. 实时监测：通过部署各类传感器，实时监测水厂的各项参数，确保数据的实时性和准确性。
2. 预警报警：设定预警阈值，当监测数据超过预设值时，系统自动报警，及时通知管理人员采取措施。
3. 数据分析：对采集的数据进行深度分析，生成各类报表和图表，帮助管理人员了解水厂的运行状况和优化管理。
4. 远程控制：通过管理软件，管理人员可远程控制水厂的设备，实现设备的自动化运行和远程维护。
5. 兼容性强：系统具有良好的兼容性，可与第三方设备进行数据交互，方便水厂进行升级改造。
6. 安全性高：采用多重安全措施，确保数据传输和存储的安全性，防止数据泄露和被篡改。
7. 扩展性强：系统设计灵活，可根据水厂的规模和需求进行扩展，满足不同规模水厂的监控需求。
8. 易维护性：系统采用模块化设计，方便进行日常维护和故障排查，降低维护成本。
四、实施方案自来水厂监控系统解决方案的实施主要包括以下步骤：1. 需求分析：对水厂的实际需求进行深入分析，明确监控系统的目标和功能要求。
智慧环保污染源水质在线自动监测系统技术方案V2.0
03
在线自动监测技术实现
传感器技术选型及应用场景分析
传感器类型选择
针对污染源水质特点，选用电化学、光学、生物等传感器，满足对pH、COD 、氨氮、重金属等关键指标的监测需求。
应用场景分析
针对不同污染源类型（如工业废水、生活污水等）和现场环境（如温度、湿度 、干扰物质等），分析传感器适用性，确保监测数据的准确性和稳定性。
水质预测预警
利用大数据分析技术，构建水质预测模型，实现 对水质变化趋势的准确预测和预警，为环保部门 提供决策支持。
污染源溯源分析
通过对监测数据的关联分析和挖掘，追溯污染源 头，为环境执法和污染治理提供有力依据。
基于机器学习算法优化治理策略
治理效果评估
01
利用机器学习算法对治理前后的数据进行对比分析，评估治理
智慧环保污染源水质在线自动监测 系统技术方案
汇报人：xxx 2024-03-18
目录
• 项目背景与目标 • 系统架构与功能设计 • 在线自动监测技术实现 • 污染源定位与溯源技术应用 • 智能化管理与决策支持系统建设 • 风险评估与应对措施
01
项目背景与目标
环保现状及污染源问题
工业废水排放
部分工业企业未达标排 放废水，导致水体污染
数据处理与分析技术
运用大数据、云计算等技术对 监测数据进行处理、分析和挖 掘，提取有价值信息。
系统集成与管理技术
将各个子系统集成为一个整体 ，实现系统的统一管理和优化
运行。
02
系统架构与功能设计
整体架构设计思路
基于物联网技术，构建分布式、智能化、可扩展的污染源水质在线自动监测系统。
采用分层架构设计，包括感知层、网络层、平台层和应用层，实现数据采集、传输 、处理和应用的全流程管理。
生态环境监测网络建设方案
生态环境监测有助于评估和监测生态系统的健康状态，为保护生物多样性和生态平 衡提供帮助。
当前生态环境监测网络建设现状
当前生态环境监测网络建设已取得一定成果，建立了覆盖全 国的生态环境监测点位和数据采集系统。
但仍存在监测网络覆盖不全、数据质量不稳定等问题，需要 进一步完善和优化。
数据存储与分析处理
01
02
03
数据存储
建立数据库，将监测数据 存储在数据库中，确保数 据的安全性和可访问性。
数据分析
运用统计分析、模式识别 等方法对监测数据进行深 入分析，挖掘数据背后的 规律和趋势。
数据处理
对监测数据进行清洗、去 噪、异常值处理等操作， 确保数据的准确性和可靠 性。
04
CATALOGUE
污染。
生态保护
监测生物多样性和生态系统的变化， 为生态保护提供科学依据，促进人与
自然和谐共生。
水质改善
加强水源地水质监测和污水排放监管 ，有助于改善水质，保障饮用水安全 。
应对气候变化
准确监测温室气体排放和气候变化指 标，有助于制定应对气候变化的政策 和措施。
可能的风险与挑战及应对措施
技术难题
生态环境监测技术不断发展，需 要不断引进新技术、新设备，确 保监测数据的准确性和可靠性。
技术创新和研发支持有助于增强生态环境监测网络的适应性，以应 对复杂多变的环境状况和极端环境条件。
技术创新与研发支持的措施
加强科研机构合作
与高校、科研机构等合作，共同开展 生态环境监测相关的研究，推动技术 创新和研发支持。
申请科研项目资金
积极申请国家和地方的科研项目资金 ，为技术创新和研发支持提供必要的 经费保障。

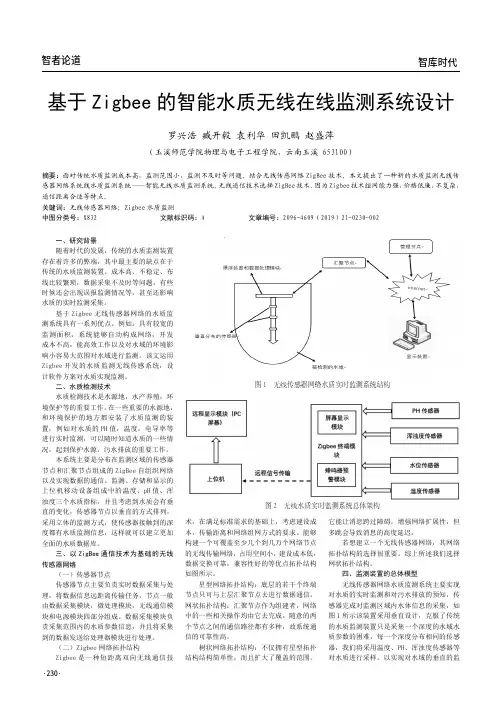

基于Zigbee的智能水质无线在线监测系统设计
