稳压二极管原理及主要参数
稳压二极管原理及主要参数
稳压二极管伏安特性曲线
稳压管是一种特殊的面接触型硅二极管，它的电路符号和伏安特性曲线如图5-9所示，稳压管的伏安特性曲线和普通二极管类似，只是反向特性曲线比较陡。
图5-9稳压管的电路符号和伏安特性曲线
反向击穿是稳压管的正常工作状态，稳压管就工作在反向击穿区。从反向特性曲线可以看到，当所加反向电压小于击穿电压时，和普通二极管一样其反向电流很小。一旦所加反向电压达到击穿电压时，反向电流会突然急剧上升，稳压管被反向击穿。其击穿后的特性曲线很陡，这就说明流过稳压管的反向电流在很大范围内(从几毫安到几十甚至上百毫安)变化时，管子两端的电压基本不变，稳压管在电路中能起稳压作用，正是利用了这一特性。
稳压管的反向击穿是可逆的，这一点与一般二极管不一样。只要去掉反向电压，稳压管就会恢复正常。但是，如果反向击穿后的电流太大，超过其允许范围，就会使稳压管的PN结发生热击穿而损坏。
由于硅管的热稳定性比锗管好，所以稳压管一般都是硅管，故称硅稳压管。

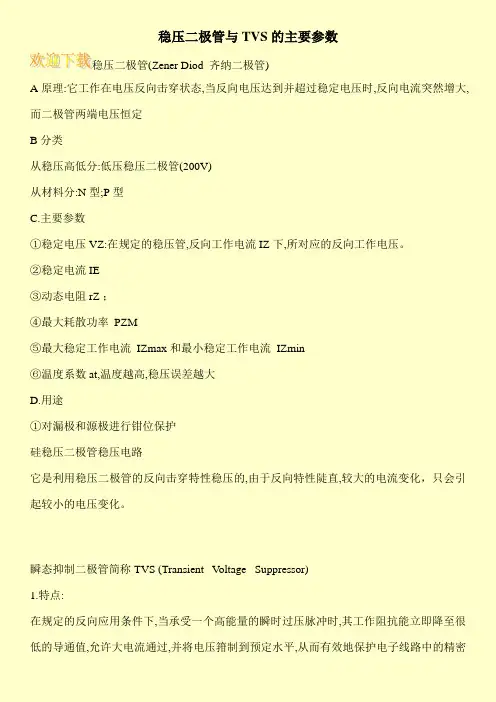

稳压二极管的主要参数
(1)稳定电压Uz和稳定电流Iz。
稳定电压就是稳压管在正常工作下管子两端的电压。同一型号的稳压管，由于制造方面的原因，其稳压值也有一定的分散性。如2CW18，其稳定电压Uz=10～12V。
稳定电流常作为稳压管的最小稳定电流Izmin来看待。一般小功率稳压管可取Iz为5mA。如果反向工作电流太小，会使稳压管工作在反向特性曲线的弯曲部分而使稳压特性变坏。
(2)最大稳定电流Izmax和最大允许耗散功率PzM。
这两个参数都是为了保证管子安全工作而规定的。最大允许耗散功率PzM=UzIzmax，如果管子的电流超过最大稳定电流Izmax，将会使管子的实际功率超过最大允许耗散功率，管子将会发生热击穿而损坏。
(3)电压温度系数av。
它是说明稳定电压Uz受温度变化影响的系数。例如2CW18稳压管的电压温度系数为0.095%/℃，就是说温度每增加1℃，其稳压值将升高0.095%。一般稳压值低于6V的稳压管具有负的温度系数；高于6V的稳压管具有正的温度系数。稳压值为6V左右的管子其稳压值基本上不受温度的影响，因此，选用6V左右的管子，可以得到较好的温度稳定性。
(4)动态电阻rz。
动态电阻是指稳压管两端电压的变化量Uz与相应的电流变化量Iz的比值，
如图5-9所示，
稳压管的反向特性曲线越陡，动态电阻越小，稳压性能就越好。rz的数值约在几欧至几十欧之间。
常用稳压二极管大全,
常用稳压管型号对照——（朋友发的） 美标稳压二极管型号 1N4727 3V0 1N4728 3V3 1N4729 3V6 1N4730 3V9 1N4731 4V3 1N4732 4V7 1N4733 5V1 1N4734 5V6 1N4735 6V2 1N4736 6V8 1N4737 7V5 1N4738 8V2 1N4739 9V1 1N4740 10V 1N4741 11V 1N4742 12V 1N4743 13V 1N4744 15V 1N4745 16V 1N4746 18V 1N4747 20V 1N4748 22V 1N4749 24V 1N4750 27V 1N4751 30V 1N4752 33V 1N4753 36V 1N4754 39V 1N4755 43V 1N4756 47V 1N4757 51V 需要规格书请到以下地址下载， 经常看到很多板子上有M记的铁壳封装的稳压管，都是以美标的1N系列型号标识的，没有具体的电压值，刚才翻手册查了以下3V至51V的型号与电压的对 照值，希望对大家有用 1N4727 3V0 1N4728 3V3 1N4729 3V6 1N4730 3V9
1N4733 5V1 1N4734 5V6 1N4735 6V2 1N4736 6V8 1N4737 7V5 1N4738 8V2 1N4739 9V1 1N4740 10V 1N4741 11V 1N4742 12V 1N4743 13V 1N4744 15V 1N4745 16V 1N4746 18V 1N4747 20V 1N4748 22V 1N4749 24V 1N4750 27V 1N4751 30V 1N4752 33V 1N4753 36V 1N4754 39V 1N4755 43V 1N4756 47V 1N4757 51V DZ是稳压管的电器编号，是和1N4148和相近的，其实1N4148就是一个0.6V的稳压管，下面是稳压管上的编号对应的稳压值，有些小的稳压管也会在管体 上直接标稳压电压，如5V6就是5.6V的稳压管。 1N4728A 3.3 1N4729A 3.6 1N4730A 3.9 1N4731A 4.3 1N4732A 4.7 1N4733A 5.1 1N4734A 5.6 1N4735A 6.2 1N4736A 6.8 1N4737A 7.5 1N4738A 8.2 1N4739A 9.1 1N4740A 10 1N4741A 11 1N4742A 12 1N4743A 13
稳压管型号_标号对照表
稳压管型号标号对照表 代号参数代号参数代号参数代号参数 2B1 1.9V-2.1V4B1 3.7V-3.9V6B1 5.5V-5.8V9B18.3V-8.7V 2B2 2.0V-2.2V4B2 3.8V-4.0V6B2 5.6V-5.9V9B28.5V-8.9V 2B3 2.1V-2.3V4B3 3.9V-4.1V6B3 5.7V-6.0V9B38.7V-9.1V 2C1 2.2V-2.4V4C1 4.0V-4.2V6C1 5.8V-6.1V9C18.9V-9.3V 2C2 2.3V-2.5V4C2 4.1V-4.3V6C2 6.0V-6.3V9C29.1V-9.5V 2C3 2.4V-2.6V4C3 4.2V-4.4V6C3 6.1V-6.4V9C39.3V-9.7V 3A1 2.5V-2.7V5A1 4.3V-4.5V7A1 6.3V-6.6V11A19.5V-9.9V 3A2 2.6V-2.8V5A2 4.4V-4.6V7A2 6.4V-6.7V11A29.7V-10.1V 3A3 2.7V-2.95A3 4.5V-4.7V7A3 6.6V-6.9V11A39.9V-10.3V 3B1 2.8V-3.0V5B1 4.6V-4.8V7B1 6.7V-7.0V11B110．2V-10．6V 3B2 2.9V-3.1V5B2 4.7V-4.9V7B2 6.9V-7.2V11B210．4V-10．8V 3B3 3.0V-3.2V5B3 4.8V-5.0V7B37.0V-7.3V11B310．7V-11．3V 3C1 3.1V-3.3V5C1 4.9V-5.1V7C17.2V-7.6V11C110．9V-11．3V 3C2 3.2V-3.4V5C2 5.0V-5.2V7C27.3V-7.7V11C211．1V-11．6V 3C3 3.3V-3.5V5C3 5.1V-5.3V7C37.5V-7.9V11C311．4V-11．9V 4A1 3.4V-3.6V6A1 5.2V-5.4V9A17.7V-8.1V12A111．6V-12．1V 4A2 3.5V-3.7V6A2 5.3V-5.5V9A27.9V-8.3V12A211．8V-12．4V 4A3 3.6V-3.8V6A3 5.4V-5.7V9A38.1V-8.5V12A312．2V-12．7V 常用5W稳压管参数 二极管1N53335W\3.3V 二极管1N5333A5W\3.3V 二极管1N5333B5W3.3V 二极管1N53345W\3.6V
齐纳二极管(稳压二极管)工作原理及主要参数
齐纳二极管(稳压二极管)工作原理及主要参数 齐纳二极管也叫稳压二极管.一般二极管处于逆向偏压时，若电压超过PIV(逆向峰值电压)值时二极管将受到破坏，这是因为一般二极管在两端的电位差既高之下又要通过大量的电流，此时所产生的功率所衍生的热量足以使二极管烧毁。 齐纳二极管就是专门被设计在崩溃区操作，是一个具有良好的功率散逸装置，可以当做电压参考或定电压组件。若利用齐纳二极管作为电压调节器，将使附载电压保持在Vz附近且几乎唯一定值，不受附载电流或电源上电压变动影响。一般二极管之崩溃电压，在制作时可以随意加以控制，所以一般齐纳二极管之崩电压(Vz)从数伏特至上百伏特都有。一般齐纳二极管在特性表或电路上除了标住Vz外，均会注明Pz也就是齐纳二极管所能承受之做大功率，也可由Pz=Vz*Iz 换算出奇纳二极管可通过最大电流Iz。dz3w上有个在线计算器,电路设计时可以用来计算稳压二极管的相关参数. 齐纳二极管工作原理 齐纳二极管主要工作于逆向偏压区，在二极管工作于逆向偏压区时，当电压未达崩溃电压以前，二极管上并不会有电流产生，但当逆向电压达到崩溃电压时，每一微小电压的增加就会产生相当大的电流，此时二极管两端的电压就会保持于一个变化量相当微小的电压值(几乎等于崩溃电压)，下图为齐纳二极管之电压电流曲线，可由此应证上述说明。 齐纳二极管(又叫稳压二极管)它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压。 在通常情况下，反向偏置的PN结中只有一个很小的电流。这个漏电流一直
常用二极管型号_大全
常用整流二极管型号大全lzg 极管型号:4148安装方式:贴片功率特性:大功率 二极管型号:SA5.0A/CA-SA170A/CA安装方式:直插 二极管型号:IN4007/IN4001安装方式:直插功率特性:小功率频率特性:低频 二极管型号:70HF80安装方式:螺丝型功率特性:大功率频率特性:高频 二极管型号:MRA4003T3G安装方式:贴片 二极管型号:1SS355安装方式:贴片功率特性:大功率 二极管型号6A10安装方式:直插功率特性:大功率;型号:2DHG型安装方式:直插功率特性:大功率 二极管型号B5G090L安装方式:直插功率特性:小功率频率特性:超高频 型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型 IN4001 50 1.0 30 5.0 1.0 DO--41 IN4002 100 1.0 30 5.0 1.0 DO--41 IN4003 300 110 30 5.0 1.0 DO--41 IN4004 400 1.0 30 5.0 1.0 DO--41 IN4005 600 1.0 30 5.0 1.0 DO--41 IN4006 800 1.0 30 5.0 1.0 DO--41 IN4007 1000 1.0 30 5.0 1.0 DO--41 IN5391 50 1.5 50 5.0 1.5 DO--15 IN5392 100 1.5 50 5.0 1.5 DO--15 IN5393 200 1.5 50 5.0 1.5 DO--15 IN5394 300 1.5 50 5.0 1.5 DO--15 IN5395 400 1.5 50 5.0 1.5 DO--15 IN5396 500 1.5 50 5.0 1.5 DO--15 IN5397 600 1.5 50 5.0 1.5 DO--15 IN5398 800 1.5 50 5.0 1.5 DO--15 IN5399 1000 1.5 50 5.0 1.5 DO--15 RL151 50 1.5 60 5.0 1.5 DO--15 RL152 100 1.5 60 5.0 1.5 DO--15 RL153 200 1.5 60 5.0 1.5 DO--15 RL154 400 1.5 60 5.0 1.5 DO--15 RL155 600 1.5 60 5.0 1.5 DO--15 RL156 800 1.5 60 5.0 1.5 DO--15 RL157 1000 1.5 60 5.0 1.5 DO--15 普通整流二极管参数(二) 型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型 RL201 50 2 70 5 1 DO--15 RL202 100 2 70 5 1 DO--15 RL203 200 2 70 5 1 DO--15 RL204 400 2 70 5 1 DO--15

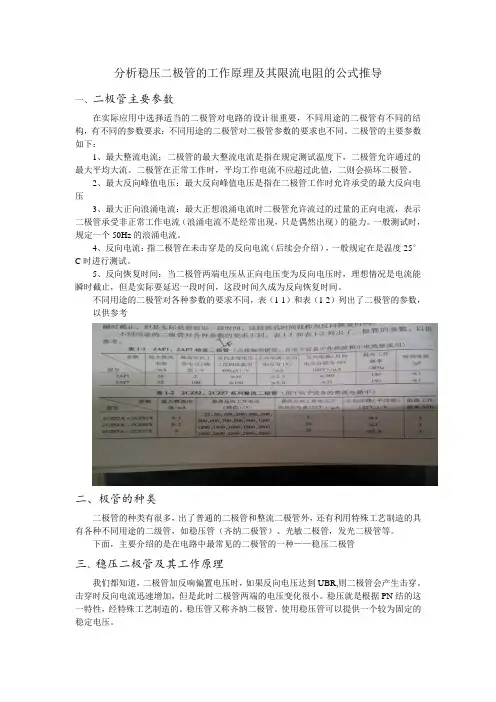

分析稳压二极管的工作原理及其限流电阻的公式推导
