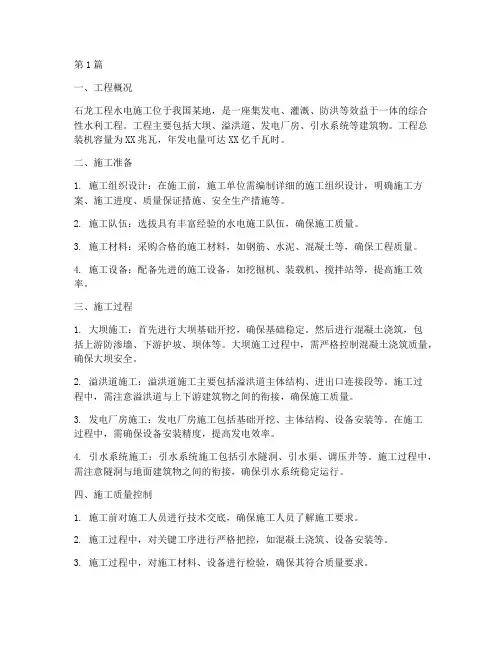

石龙工程水电工程施工(3篇)
第1篇一、工程概况石龙工程水电施工位于我国某地，是一座集发电、灌溉、防洪等效益于一体的综合性水利工程。
工程主要包括大坝、溢洪道、发电厂房、引水系统等建筑物。
工程总装机容量为XX兆瓦，年发电量可达XX亿千瓦时。
二、施工准备1. 施工组织设计：在施工前，施工单位需编制详细的施工组织设计，明确施工方案、施工进度、质量保证措施、安全生产措施等。
2. 施工队伍：选拔具有丰富经验的水电施工队伍，确保施工质量。
3. 施工材料：采购合格的施工材料，如钢筋、水泥、混凝土等，确保工程质量。
4. 施工设备：配备先进的施工设备，如挖掘机、装载机、搅拌站等，提高施工效率。
三、施工过程1. 大坝施工：首先进行大坝基础开挖，确保基础稳定。
然后进行混凝土浇筑，包括上游防渗墙、下游护坡、坝体等。
大坝施工过程中，需严格控制混凝土浇筑质量，确保大坝安全。
2. 溢洪道施工：溢洪道施工主要包括溢洪道主体结构、进出口连接段等。
施工过程中，需注意溢洪道与上下游建筑物之间的衔接，确保施工质量。
3. 发电厂房施工：发电厂房施工包括基础开挖、主体结构、设备安装等。
在施工过程中，需确保设备安装精度，提高发电效率。
4. 引水系统施工：引水系统施工包括引水隧洞、引水渠、调压井等。
施工过程中，需注意隧洞与地面建筑物之间的衔接，确保引水系统稳定运行。
四、施工质量控制1. 施工前对施工人员进行技术交底，确保施工人员了解施工要求。
2. 施工过程中，对关键工序进行严格把控，如混凝土浇筑、设备安装等。
3. 施工过程中，对施工材料、设备进行检验，确保其符合质量要求。
4. 定期对施工质量进行检查，发现问题及时整改。
五、施工安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 定期进行安全教育培训，提高施工人员的安全意识。
4. 施工过程中，严格执行安全生产规章制度，确保施工安全。
总之，石龙工程水电工程施工是一项复杂而重要的任务。

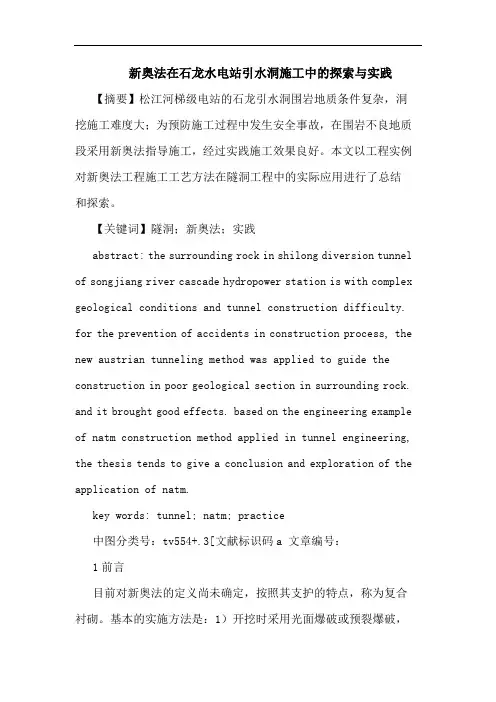

新奥法在石龙水电站引水洞施工中与实践论文
新奥法在石龙水电站引水洞施工中的探索与实践【摘要】松江河梯级电站的石龙引水洞围岩地质条件复杂，洞挖施工难度大；为预防施工过程中发生安全事故，在围岩不良地质段采用新奥法指导施工，经过实践施工效果良好。
本文以工程实例对新奥法工程施工工艺方法在隧洞工程中的实际应用进行了总结和探索。
【关键词】隧洞；新奥法；实践abstract: the surrounding rock in shilong diversion tunnel of songjiang river cascade hydropower station is with complex geological conditions and tunnel construction difficulty. for the prevention of accidents in construction process, the new austrian tunneling method was applied to guide the construction in poor geological section in surrounding rock. and it brought good effects. based on the engineering example of natm construction method applied in tunnel engineering, the thesis tends to give a conclusion and exploration of the application of natm.key words: tunnel; natm; practice中图分类号：tv554+.3[文献标识码a 文章编号：1前言目前对新奥法的定义尚未确定，按照其支护的特点，称为复合衬砌。
基本的实施方法是：1）开挖时采用光面爆破或预裂爆破，减弱爆破对围岩原有裂隙的影响，减小松动圈厚度，以维护围岩的自承能力；2）开挖后根据出露的围岩地质情况对围岩破碎洞段根据围岩应力变化情况适时地进行以锚喷为主要支护形式的临时支护，抑制围岩的松弛和变形；3）利用精密观测仪器对初期支护洞段进行变形监测，根据变形监测的结果分析下一步的处理方法。
石龙坝水电站—中国第一座引水式开发的水电站
水利史话收稿日期：2019-01-09水布垭工程位于湖北恩施巴东县境内长江支流清江上游，是清江干流上龙头工程。
上游距恩施市117km,下游距隔河岩水利枢纽92km,以发电、防洪、航运为主,兼顾其他的水利枢纽综合运用。
水布垭混凝土面板堆石坝(蓄水前)工程计划总工期8.5年。
2000年以前为筹建期，2001～2002年为施工准备期，2003～2007年为主体工程施工期，2007年至2009年6月底为工程完建期。
水库正常蓄水位400m,总库容45.8亿m 3，安装4台混流式水轮电机组,单机容量400MW ，总装机容量1600MW 。
保证出力310MW,每年平均发电量39.2×108kW·h 。
该工程为大型水利枢纽。
主体建筑物有:混凝土面板堆石坝、河岸式溢洪道、右岸地下式电站厂房和放空洞等。
混凝土面板堆石坝为目前世界上最高的面板坝，最大坝高233m ，坝顶高程409m.坝轴线长660m,大坝上、下游坝坡均为1∶1.4。
水布垭混凝土面板堆石坝标准断面河岸式溢洪道布置在左岸,由引水渠、控制段、泄槽段(含挑流鼻坎)和下游防冲段组成。
下游防冲段采用防淘墙的结构型式。
放空洞布置在右岸，用于水库放空,中、后期导流和施工期向下游供水等。
有压洞长530.24m,洞径9.0～11.0m 。
无压洞长532.63m,洞室净空尺寸为7.2m×12.0m,为城门洞型。
引水式地下电站的引水隧洞采用一机一洞，平均长387.9m,圆形断面内径为6.9～8.5m ；地下厂房尺寸为168.5m ×23m ×67m(长×宽×高)；尾水洞亦采用一机一洞，平均长313.18m,圆形断面内径为11.3m 。
枢纽两岸地形陡峻,库首近坝地段及坝区环境地质条件比较复杂,坝址区环境地质条件较差,有较多的危岩体分布,先后进行了滑坡治理、软岩成洞、消能形式等多项研究工作,取得了良好的效果。
水电站施工导流截流方案(25页,详细)(word版)
2 施工导流2.1 导流标准本电站工程规模为中型,属三等工程,主要永久性挡水及泄水建筑物为Ⅲ级建筑物,根据部颁SDJ338—89《水利水电工程施工组织设计规范》规定相应的临时建筑物为Ⅴ级,因此根据规范对导流建筑物设计洪水标准划分,选取5年一遇重现期洪水作为导流设计标准。
2.2 坝体施工临时度汛标准施工期间当坝体高度高于围堰后,其临时度汛洪水标准根据部颁SDJ338—89《水利水电工程施工组织设计规范》表2.2.3规定如下: 混凝土坝当库容≥1.0亿m3,按全年P=2%频率流量设计；0.1＜库容＜1.0亿m3,按P=5%频率流量设计；库容＜0.1亿m3,按P=10%频率流量设计。
2.3 导流方式及导流时段2.3.1 导流方式由于河床狭窄,两岸较陡,洪枯流量变幅较大,不具备分期导流及明渠导流条件,因此选用断流围堰,隧洞枯期导流方式。
2.3.2 导流时段导流时段选择原则是导流工程费用增加不多的前提下,基坑施工期最长,经比较分析选定11月6日至次年5月25日(六个月两旬)作为枯期导流时段,相应导流流量为466m3/s,2.4 导流程序根据坝址所在河段的地形特征和水文特点选定枯水期右岸导流洞导流,汛期基坑过水的导流方式,后期坝体予留缺口实现全年施工。
导流程序如下:(1) 筹建年11月初～第一年10月下旬,进行导流洞施工及两岸坝肩开挖,为第一年11月上旬截流创造条件。
(2) 第一年11月6日～第二年5月25日,主河道截流,堆筑围堰,同时进行基坑开挖及浇筑垫层砼,隧洞导流,导流流量为466m3/s。
(3) 第二年5月26日～第二年11月5日,围堰过水,基坑淹没,导流洞与基坑联合度汛,大坝停止施工。
(4) 第二年11月6日～第三年5月25日,继续坝体砼浇筑,坝体中孔在汛前已施工完毕。
5月25日前坝体升高至868.00m高程,以确保汛期全年施工。
(5) 第三年5月26日～第三年11月5日,本汛期度汛按频率p=5%全年洪水标准设计,相应流量为3370 m3/s。
石龙大坝溢流面裂缝渗水处理
2 裂缝产生原因及治理必要性
2.1 裂缝性状 溢流面共计 50 条裂缝，其中水平方向发育裂
缝 38 条，7 条为不规则斜缝。在堰面水平裂缝和 斜缝中，最小缝宽 0.4 mm，最大缝宽 2.4 mm，仅 1 条 裂 缝 宽 度 为 0.4 mm，其 余 裂 缝 宽 度 均 大 于 0.5 mm。在溢流堰面共发现 50 条裂缝中，只有 6 条水 平缝未漏水，其余 44 条裂缝均漏水，漏水裂缝占裂 缝总条数的 88%。裂缝漏水呈无压渗出状，在夏 季，坝面长期湿润，在冬季，5 个闸孔的溢流堰面均 有冰坨堆积。 2.2 裂缝产生原因
工程施工
［文章编号］1002—0624（2019）05—0024—02
东北水利水电
2019 年第 5 期
石龙大坝溢流面裂缝渗水处理
张冬冬，张 鹏，姜 军，李 帅
（中水东北勘测设计研究有限责任公司，吉林 长春 130021）
［摘 要］文中介绍了石龙水电站溢流面的渗漏情况及渗漏产生原因分析，提出了几种渗水治理方案，从工程实
3 渗水处理方案
3.1 方案比选 总结国内外对重力坝裂缝及其渗水缺陷的修
补处理经验，适用于本工程的有以下几种方法： 方 案 一 ：上 游 坝 面 涂 刮 聚 脲 封 堵 方 法 。 利 用
发电隧洞将库水位降低，然后在上游坝面涂刮聚 脲防渗层封闭裂缝止水。该方法的优点是聚脲涂 层具有良好的不透水性且延伸率大，能适应建筑 物的变形，耐老化、环保没有毒性。缺点是该方法 投资高施工工期长，如不能在汛前完成施工，将影 响防洪安全，施工成本高，技术可靠性要求也高。
采用聚氨酯对工程缺陷处理已经有几十年的 历史，应用范围也十分广泛，灌注聚氨酯堵漏是一
大坝工程截流及围堰施工方案(详细)范本
目录1 概述 (3)1.1水文资料分析 (3)1.2工程地形地质条件 (3)1.3主要交通 (3)1.4工期要求 (4)1.5主要依据及引用标准 (4)1.6截流及围堰施工主要项目 (4)1.7右岸导流建筑物施工安排 (5)1.8截流及围堰施工重点与对策 (5)2 围堰及截流设计 (5)2.1围堰设计 (5)2.2截流设计 (7)3 物料规划 (8)3.1填筑料种类、数量及技术要求 (8)3.2料源勘查、料源平衡及备料规划 (9)3.3备料安排 (9)3.4取料规划 (10)4施工程序及进度计划 (10)4.1施工程序 (10)4.2施工进度计划 (10)5 截流施工方案 (10)5.1非龙口段预进占 (10)5.2龙口段截流 (11)6 围堰堰体填筑施工 (11)6.1填筑程序 (11)6.2填筑方法 (11)6.3土工膜施工程序 (12)7 设备及资源配置 (13)7.1主要设备配置 (13)7.2主要劳动力配置 (13)7.3截流施工组织 (13)8 施工期水情观测 (15)9 基坑排水 (15)9.1初期排水 (15)9.2施工经常性排水 (15)10 施工期防洪与渡汛 (16)11质量保证措施 (16)12安全、环保及文明施工措施 (17)东升水电站大坝工程左岸截流及围堰施工方案1 概述1.1水文资料分析该工程库容为:5824×104m3,为中型水库；设计洪水位为156.00m,相应库容为3988×104m3；正常蓄水位为156.00m。
工程等级为Ⅲ级,主要建筑物挡水坝、溢洪道、引水隧洞及坝后式水电站进口为3级,按50年一遇洪水设计,1000年一遇洪水校核。
溢流坝消能防冲按30年一遇洪水设计,1000年一遇洪水校核。
混合式电站级别为4级,按50年一遇洪水设计,100年一遇洪水校核,按30年一遇洪水设计,50年一遇洪水校核。
表1-1 坝址水位-流量关系1.2工程地形地质条件(1)左岸:地势平缓,地形自然坡度为:10～30度,高程141m～149m,宽度10m～95m,滩面倾向河床。
石龙工程施工方案(3篇)
第1篇一、项目概述石龙工程是一项重要的基础设施建设，旨在改善当地交通状况，促进经济发展。
本工程主要包括道路建设、桥梁建设、排水设施建设等内容。
为确保工程顺利进行，特制定本施工方案。
二、施工组织1. 施工单位：XX建设集团有限公司2. 施工项目经理：张三3. 施工项目副经理：李四4. 施工队伍：根据工程需求，组建专业的施工队伍，包括道路施工队、桥梁施工队、排水设施施工队等。
5. 施工时间：预计工期为12个月。
三、施工准备1. 施工图纸：认真阅读施工图纸，确保对工程有全面了解。
2. 材料设备：根据工程需求，提前采购、储备各类建筑材料和施工设备。
3. 施工场地：做好施工现场的规划和布置，确保施工顺利进行。
4. 施工人员：对施工人员进行专业培训，提高施工技能和安全意识。
四、施工工艺1. 道路施工：（1）土方开挖：采用挖掘机进行土方开挖，确保开挖深度、宽度符合设计要求。
（2）基础处理：对地基进行处理，确保基础稳定性。
（3）路基施工：采用分层填筑、压实，确保路基质量。
（4）路面施工：铺设沥青混凝土路面，确保路面平整、美观。
2. 桥梁施工：（1）桩基施工：采用钻孔桩施工，确保桩基质量。
（2）承台施工：浇筑承台混凝土，确保承台稳定性。
（3）墩柱施工：采用预制构件或现浇施工，确保墩柱质量。
（4）梁板施工：采用预制构件或现浇施工，确保梁板质量。
3. 排水设施施工：（1）管道铺设：采用挖掘机、推土机等设备进行管道铺设。
（2）检查井施工：按照设计要求，进行检查井施工。
（3）排水沟施工：采用挖掘机、推土机等设备进行排水沟施工。
五、施工进度安排1. 施工前期：完成施工图纸会审、材料设备采购、施工场地规划等工作。
2. 施工中期：完成道路、桥梁、排水设施等主体工程的建设。
3. 施工后期：进行路面平整、绿化、交通设施等附属工程建设。
4. 竣工验收：确保工程达到设计要求，通过竣工验收。
六、安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石龙水电站大坝施工导截流设计
1 工程概况
石龙水电站位于吉林省抚松县境内，第二松花江上游的松江河上，双沟水电站下游，为松江河梯级电站第三级电站。
枢纽由混凝土重力坝、引水隧洞、地面厂房及开关站组成。
水库总库容为0.4×108m3，共2台机组，单机容量35MW，多年平均发电量为1.257×108kW·h。
混凝土重力坝最大坝高43.00m，坝顶长218.00m，引水隧洞布置在左岸，2条引水隧洞长分别为187.00m和193.00m，洞径为6.20m，地面式厂房尺寸为64.76m×30.20m×51.93m（长×宽×高）。
2 自然条件
2.1 气象水文
抚松县地处寒温带气候区，多年平均气温为4.3°C，极端最高气温为34.9°C，极端最低气温为-37.7°C。
流域内冬季多偏西风和东南风，最大风速为18.0m/s，相应风向为西南。
流域降雨多集中在6—9月，占全年的60%～70%。
多年平均蒸发量为1126.5mm，4—9月的半年蒸发量约占全年蒸发量的80%。
工程施工期洪水按水文特性划分，见表1。
石龙水电站坝址处分期最大入库流量见表1，坝址处月、旬平均流量见表2。
表1 石龙水电站坝址处分期最大入库流量表m3/s
表2石龙水电站坝址处月旬平均流量表m3/s
2.2 地形、地质
坝址区平水期水面宽60.0～82.0m，水深1.1～1.9m。
河谷呈“U”形。
左岸山体比高为120.0m，坡度约为30°；右岸山体比高为100.0m，坡度为40°～60°，右岸坝轴线下游附近有玄武岩崩塌堆积体，厚4.0～8.0m，局部可达10.0m 以上，块径一般为0.2～0.5m。
上游围堰右岸坡地形较陡，覆盖层厚1.0～2.5m，主要为粉土夹碎块石，稍密。
下游围堰河床段覆盖层主要为砂卵砾石，厚0.7～2.0m，岸边覆盖层主要为粉土夹碎块石，厚2.0m左右。
玄武岩崩塌堆积台地上部为厚4.0～6.0m的块石夹粉土，其下为厚10.0m左右的玄武岩，岩石较破碎。
玄武岩下伏为厚6.5～8.0m的砂卵砾石、粉土夹碎块石、粗砂的夹层，其中砂卵砾石、中粗砂为中密～密实，含泥量较高，透水性较弱。
基岩为熔岩凝灰岩，强风化岩体厚约1.2m，岩质软弱，完整性较差，为中等透水岩体；中等风化岩体，岩质坚硬，岩石较完整，属弱透水岩体。
3 大坝施工导流
大坝施工采用分期导流：一期围左岸，由右岸束窄河床过流，进行大坝二期纵向混凝土围堰和大坝左岸8～14号坝段主体工程的施工，其挡水时段为第一年汛后至第二年大汛前；二期围右岸，由一期形成的底孔过流，进行坝体其余部分的施工。
3.1 一期导流围堰设计
3.1.1 设计标准
石龙水电站工程为Ⅲ等工程，大坝为3级建筑物。
根据SDJ338—89《水利水电工程施工组织设计规范》规定，大坝导流建筑物的级别为5级。
根据石龙水电站施工进度安排，大坝一期土石围堰的作用：在其围护下进行大坝二期上、下纵向混凝土围堰和大坝左岸8～14号坝段施工，其挡水时段为第一年汛后至第二年汛后。
大坝一期土石围堰设计挡水标准为汛前期P=20%洪水，流量Q=491m3/s，相应的上、下游水位分别为455.40m和452.20m，设计堰顶高程分别为456.40m和453.20m；纵向围堰挡水位为455.40～452.20m，设计堰顶高程为456.40～453.20m。
大坝一期加高围堰采用草袋土围堰，设计挡水标准为大汛P=20%洪水，流量Q=927m3/s。
上游草袋土围堰挡水位为457.40m，设计堰顶高程为458.40m；下游草袋土围堰挡水位为453.20m，设计堰顶高程为454.20m；纵向草袋土围堰挡水位为457.40～453.20m，设计堰顶高程为458.40～454.20m。
3.1.2围堰布置
一期围堰纵向段与坝轴线大致垂直布置，围堰轴线最小转弯半径为25.00m，堰顶轴线长290.74m。
草袋土加高围堰沿土石围堰轴线布置在土石围堰堰顶，草袋土围堰迎水侧堰脚距土石围堰迎水侧堰顶0.50m。
现代科学技术的发展和应用，促进了编辑手段和出版过程的智能化、自动化和电子化，这种在新时代下呈现出来的新变化是编辑出版新功能和特点的展示。
因此高校专业学生不仅要熟练掌握有关编辑出版理论和实践有关的知识，同时还应该开设现代编辑出版专业需要的信息技术工具学习课程，对于电子和网络出版物制作和发布有关的知识要了如指掌，这才是新时期用人单位需要的。
大坝施工导流一期上、下游土石围堰型式为粘土斜墙堆石围堰，堰顶宽5.00m，迎水侧边坡为1∶2.5，背水侧边坡1∶1.3。
一期围堰上游桩号K0+000.00～K0+083.34m段和下游桩号K0+259.34～K0+290.74m段迎水面采用块石护坡，围堰结构由迎水面到背水面依次为块石护坡、反滤料、粘土、反滤料、堆石，顶宽均为1.0m。
一期围堰纵向桩号K0+083.34～K0+259.34m 段迎水面采用铅丝石笼护坡，围堰结构由迎水面到背水面依次为铅丝石笼、反滤料、粘土、反滤料、堆石，顶宽均为1.0m。
草袋土加高围堰由草袋土砌筑而成，顶宽2.0m，两侧边坡均为1∶0.5。
3.2 二期导流围堰设计
3.2.1 设计标准
根据石龙水电站施工进度安排，大坝二期上下游土石围堰的作用：在与大坝二期上、下游纵向混凝土围堰共同围护下，进行大坝右岸1～7号坝段的施工，
大坝二期上游土石围堰的挡水时段为第二年汛后至第三年汛前，大坝二期下游土石围堰的挡水时段为第二年汛后至第三年汛后。
大坝二期上游土石围堰设计挡水标准为汛前期P=20%洪水，流量Q=491m3/s，相应的设计水位为456.90m，设计堰顶高程为457.90m。
大汛期上游围堰过水，由坝体挡水。
大坝二期下游土石围堰设计挡水标准为大汛期P=20%洪水，流量Q=927m3/s，相应的设计水位为454.00m，设计堰顶高程为455.00m。
3.2.2 围堰布置
二期上游土石围堰与上游纵向混凝土围堰于坝上K0-027.81m处相交，与纵向混凝土围堰堰顶轴线夹角为100°51′59″，二期上游土石围堰长75.02m；二期下游土石围堰与下游纵向混凝土围堰于坝下K0+068.08m处相交，与纵向混凝土围堰堰顶轴线夹角为129°54′24″，二期下游土石围堰长111.78m。
为了避免占压下游右岸岸坡上的现有房屋，二期下游土石围堰与岸坡接头处采用折线折向上游侧，转折角度为120°35′1″。
考虑交通要求，大坝施工导流二期上、下游土石围堰堰顶宽度均为5.00m。
3.2.3 围堰剖面结构
大坝二期施工导流上下游土石围堰型式为粘土斜墙堆石围堰，堰顶宽5.00m，迎水侧边坡为1∶2.5，背水侧边坡为1∶1.3。
围堰结构由迎水面到背水面依次为块石护坡、垫层、粘土、反滤料、堆石，各填筑料顶宽均为1.00m。
其中堆石两侧边坡为1∶1.3，堆石与粘土之间的反滤设计边坡为1∶1.75，反滤层前抛投粘土斜墙边坡为1∶2.5，在反滤料上面抛投块石护坡。
二期下游土石围堰岸坡段需开挖至不透水层，并回填粘土，与粘土斜墙连成一体防渗。
二期下游土石围堰桩号XK0+048.61～XK0+070.94m段围堰基础采用钻孔灌浆防渗，灌浆平台高程为452.65m，灌浆钻孔间距为2.00m。
灌浆部位控制透水率不大于5Lu。
4 截流设计
4.1 截流时间
根据施工总进度安排，2007年11月上旬，大坝导流底孔和纵向混凝土围堰基本完工，具备截流条件。
石龙水电站工程大坝二期上、下游围堰截流时间的选择，不但应有利于截流，而且应有利于围堰的后期施工。
根据上述原则，通过分析水文、气象条件，考虑前期工程的实际进度和大坝围堰的填筑强度，截流时间在2007年11月中下旬。
截流计划：11月上旬，戗堤进占；11月中旬，形成20.00m宽龙口，进行裹头处理；11月中下旬，龙口合龙。
4.2 截流流量
工程施工洪水受上游水库调节，截流流量主要受上游的小山电站发电流量控制（共2台机，满发时流量210m3/s），且截流时段上游小山电站～石龙区间流量较小。
根据上述施工洪水特点，经综合分析，确定戗堤设计洪水标准按汛后期5年重现期，流量Q=248m3/s；龙口合龙设计流量考虑上游小山电站调节，按小山电站～石龙区间11月份5年重现期，流量Q=44.9m3/s。
4.3 截流方式
截流设计采用单戗堤进占，立堵截流方式。
根据大坝上游围堰附近交通道路的布置、河床宽度及截流水力学计算成果，大坝上游围堰戗堤进行预进占，待大坝导流底孔具备过流条件，大坝一期纵向围堰和上下游围堰拆除后，戗堤自右岸进占合龙。
4.4 截流戗堤顶高程的确定
围堰进占戗堤顶高程是按汛后5年重现期流量（Q=248m3/s）的水位z=454.10m控制，加超高后确定上游进占戗堤顶高程为455.10m。
4.5 截流材料
根据截流水力学计算，龙口最大平均流速为3.24m/s。
对开采出的石料中粒径超过50cm的大块石应单独存放，在截流困难时使用。
5 结语
石龙水电站根据第二松花江水文特性、坝型、工程布置以及坝址处的地形地质条件，进行大坝导流设计，采用时段挡水的导流标准，选用了较为合适的导流流量，降低了施工期上游水位，既减少了导流工程投资，又减少了施工期淹没范围，为工程带来了较大的经济和社会效益。
导截流工程的成功实施，极大保障了电站正常投产运行目标的实现。
