一分钟了解自动光学检测（AOI）技术在PCBA生产中，自动光学检测通常被设置在SMT生产线末道工序，在SMT工艺完成后需要对产品进行缺陷检测。
通过及时发现缺陷并减少缺陷，提高装配效率，避免材料浪费。
AOI检测的工作原理AOI是一种检测设备，又称AOI光学自动检测设备，已成为电子制造业保证产品质量的重要检测工具和过程质量控制工具。
AOI检测设备工作原理是在自动检测过程中，AOI检测设备机器通过高清CCD 摄像头自动扫描PCBA产品，采集图像，将测试点与数据库中合格参数进行对比，经过图像处理，检查出目标PCBA上的焊点缺陷，并通过显示或自动标记缺陷。
为维修人员维修和SMT工艺人员改进工艺参数。
AOI系统包括多种光源照明、高速数码相机、高速直线电机、精密机械传动结构和图像处理软件。
测试时，AOI设备通过摄像头自动扫描和PCB、PCB上的部件或特殊部件(包括印刷锡膏的状态、SMD 组件、焊点形状及缺陷等)来捕捉图像，通过处理和数据库软件对合格参数进行比较，并综合判断元件及特性是否合格，然后测试结论，如元件缺失、桥接或焊点质量问题。
AOI的工作方式与SMT当中SPI和印刷机中使用的视觉系统相同，通常使用设计规则检查(DRC)和模式识别。
DRC方法根据一些给定的规则检查电路图形(所有的线应该在焊点处结束，所有的引线应该至少0.127毫米宽，所有的引线应该至少0.102毫米间距，等等)。
该方法能从算法上保证待测电路的正确性，且具有制作简单、算法逻辑简单、处理速度快、程序编辑量小、数据占用空间小等特点，因此被很多人采用。
但该方法确定边界的能力较差。
图形识别方法是将存储的数字图像与实际图像进行比较。
根据完整的印刷电路板或根据模型建立的检验文件进行检验，或根据计算机轴辅助设计中编制的检验程序进行检验。
其准确性取决于所采用的发牌率和检验程序，一般与电子测试系统相同，但采集的数据量大，对数据的实时处理要求较高。
模式识别方法利用实际设计数据代替DRC 中已建立的设计原则，具有明显的优势。
AOI工作原理
AOI工作原理AOI（Automated Optical Inspection）是一种自动光学检测技术，广泛应用于电子制造行业中的印刷电路板（PCB）的质量控制过程中。
它通过使用光学系统和图像处理算法，对PCB进行高速、高精度的检测，以检测和识别潜在的制造缺陷。
一、AOI工作原理概述AOI系统由硬件和软件两部分组成。
硬件部分包括光学系统、照明系统、图像采集设备和机械部件；软件部分则包括图像处理算法和缺陷识别算法。
AOI的工作原理可以概括为以下几个步骤：1. 图像采集：AOI系统使用高分辨率的相机和适当的照明系统，对PCB进行图像采集。
通常采用顶光照明和透射光照明相结合的方式，以获取不同角度和光照条件下的图像。
2. 图像处理：采集到的图像经过预处理，包括去噪、增强对比度等操作，以提高后续的图像处理效果。
然后，通过图像处理算法，对图像进行分割、特征提取等操作，以获取PCB上的元件和线路信息。
3. 缺陷识别：基于图像处理得到的特征信息，AOI系统使用缺陷识别算法，对PCB上的元件和线路进行检测和分析。
常见的缺陷包括焊接不良、元件缺失、极性错误、短路、开路等。
4. 判定和分类：根据缺陷识别的结果，AOI系统会对每个PCB进行判定和分类。
通常将缺陷分为不良和良好两类，并对不良的PCB进行标记和分类，以便后续的修复或处理。
二、AOI工作原理详解1. 图像采集AOI系统使用高分辨率的相机进行图像采集，通常采用彩色相机以获取更多的图像信息。
为了获得清晰的图像，照明系统起到了至关重要的作用。
顶光照明和透射光照明结合使用，可以提供不同角度和光照条件下的图像，以便更好地检测PCB上的缺陷。
2. 图像处理采集到的图像经过预处理，包括去噪、增强对比度等操作，以提高后续的图像处理效果。
去噪可以消除图像中的噪声干扰，增强对比度可以使图像中的元件和线路更加清晰可见。
然后，通过图像处理算法，对图像进行分割、特征提取等操作，以获取PCB上的元件和线路信息。
AOI工作原理

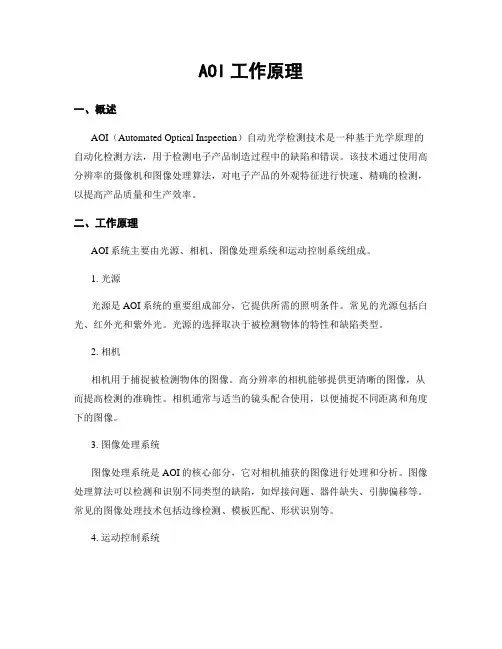

AOI工作原理一、概述AOI（Automated Optical Inspection）自动光学检测技术是一种基于光学原理的自动化检测方法，用于检测电子产品制造过程中的缺陷和错误。
该技术通过使用高分辨率的摄像机和图像处理算法，对电子产品的外观特征进行快速、精确的检测，以提高产品质量和生产效率。
二、工作原理AOI系统主要由光源、相机、图像处理系统和运动控制系统组成。
1. 光源光源是AOI系统的重要组成部分，它提供所需的照明条件。
常见的光源包括白光、红外光和紫外光。
光源的选择取决于被检测物体的特性和缺陷类型。
2. 相机相机用于捕捉被检测物体的图像。
高分辨率的相机能够提供更清晰的图像，从而提高检测的准确性。
相机通常与适当的镜头配合使用，以便捕捉不同距离和角度下的图像。
3. 图像处理系统图像处理系统是AOI的核心部分，它对相机捕获的图像进行处理和分析。
图像处理算法可以检测和识别不同类型的缺陷，如焊接问题、器件缺失、引脚偏移等。
常见的图像处理技术包括边缘检测、模板匹配、形状识别等。
4. 运动控制系统运动控制系统用于控制相机和被检测物体之间的相对运动。
它可以通过控制相机的位置和角度来获取不同视角的图像，从而全面检测被检测物体的表面特征。
运动控制系统通常由电机、传感器和控制器组成。
三、工作流程AOI系统的工作流程通常包括以下几个步骤：1. 准备工作在开始检测之前，需要对AOI系统进行适当的设置和校准。
这包括选择合适的光源和相机设置，调整焦距和曝光时间，以及校准图像处理算法，以确保系统能够准确地检测和识别缺陷。
2. 图像采集AOI系统通过相机捕获被检测物体的图像。
相机可以根据需要采集不同角度和距离下的图像，以获取更全面的信息。
图像采集过程中，光源提供适当的照明条件，以确保图像质量和对缺陷的可见性。
3. 图像处理采集到的图像被送入图像处理系统进行处理和分析。
图像处理算法会对图像进行预处理，如去噪、增强对比度等。
然后，算法会检测和识别图像中的缺陷，如焊接问题、器件缺失等。
AOI工作原理
AOI工作原理概述：AOI（Automated Optical Inspection）即自动光学检测，是一种用于电子制造业中的自动化检测技术。
它通过光学系统和图像处理算法，对电子产品的外观和内部连接进行高速、精确的检测，以确保产品质量和制造过程的可靠性。
本文将详细介绍AOI工作原理及其应用。
一、AOI工作原理：1. 光学系统：AOI系统的核心是光学系统，它由光源、镜头和图像传感器组成。
光源发出光线，经过镜头聚焦后，照射到待测物体表面。
光线在物体表面发生反射、散射或透射，然后被图像传感器捕捉。
图像传感器将光信号转化为电信号，并传送给图像处理系统进行分析和判定。
2. 图像处理系统：图像处理系统是AOI的核心部分，它负责对图像进行分析、处理和判定。
首先，图像处理系统会对捕捉到的图像进行预处理，包括去噪、增强对比度等。
然后，根据预设的检测算法和规则，对图像进行特征提取和缺陷检测。
最后，根据检测结果，判定产品是否合格，并生成相应的报告。
3. 检测算法和规则：AOI系统的检测算法和规则是根据具体产品的特点和制造要求进行设计和优化的。
常见的检测算法包括边缘检测、形状匹配、颜色分析等，用于提取图像中的特征和目标物体。
检测规则则是根据产品的设计要求和缺陷标准制定的，用于判定产品是否存在缺陷或不良连接。
二、AOI应用领域：1. 电子制造业：AOI在电子制造业中广泛应用于PCB（Printed Circuit Board）和SMT（Surface Mount Technology）等领域。
它可以检测PCB上的焊接质量、元件位置偏移、短路、开路等问题，提高制造过程的可靠性和效率。
2. 汽车制造业：AOI在汽车制造业中主要用于电子控制单元（ECU）和线束的检测。
它可以检测ECU的焊接质量、元件缺失、线路连接错误等问题，确保汽车电子系统的稳定性和安全性。
3. 医疗器械制造业：AOI在医疗器械制造业中用于检测器械外观和内部连接的质量。
AOI工作原理
AOI工作原理AOI（Automated Optical Inspection）是一种在电子创造过程中广泛应用的自动光学检测技术。
该技术通过使用高分辨率相机和图象处理算法，能够快速准确地检测电子产品的组装质量和焊接连接情况。
以下是对AOI工作原理的详细描述。
1. AOI系统组成AOI系统由硬件和软件两部份组成。
硬件部份包括光源、相机、镜头、传感器、机械结构等。
软件部份则包括图象处理算法、检测规则和用户界面。
2. 工作流程AOI工作的基本流程包括图象采集、图象处理和缺陷检测。
2.1 图象采集AOI系统通过相机采集电子产品的图象。
相机通常位于一个固定的位置，可以通过机械结构进行调整以适应不同尺寸和形状的产品。
2.2 图象处理采集到的图象会经过一系列的图象处理算法进行预处理。
这些算法包括灰度化、滤波、增强和几何校正等。
预处理的目的是消除图象中的噪声和失真，提高后续缺陷检测的准确性。
2.3 缺陷检测在图象处理完成后，系统会根据预设的检测规则对图象进行缺陷检测。
检测规则通常由用户根据产品的特点和要求进行设定。
常见的缺陷检测包括焊接缺陷（如短路、开路、错位等）、组装缺陷（如缺件、错件等）和表面缺陷（如划痕、氧化等）等。
3. 检测结果与处理AOI系统会将检测结果以图象或者数据的形式输出。
对于图象输出，系统会在图象上标记出检测到的缺陷位置，以便操作员进行查看和分析。
对于数据输出，系统会提供缺陷的类型、位置、数量等信息，方便后续的质量分析和改进。
4. 优势和应用AOI工作原理的优势主要体现在以下几个方面：- 自动化：AOI系统能够自动完成图象采集、处理和缺陷检测，提高生产效率和一致性。
- 高精度：高分辨率相机和图象处理算法能够检测弱小的缺陷，提高产品质量。
- 快速性：AOI系统能够在短期内完成大量产品的检测，适应高速生产线的需求。
- 可追溯性：AOI系统能够记录和存储每一个产品的检测结果，方便质量追溯和改进。
AOI工作原理广泛应用于电子创造行业，特殊是PCB（Printed Circuit Board）组装过程中。
AOI工作原理
AOI工作原理AOI（Automated Optical Inspection，自动光学检测）是一种常用于电子创造业中的自动化检测技术。
它通过使用高分辨率的光学系统和图象处理算法，对印刷电路板（PCB）或者组装电子元件进行快速、准确的检测，以确保产品质量和一致性。
以下是AOI工作原理的详细介绍。
1. 光学系统AOI系统的核心是光学系统，它由光源、镜头和图象传感器组成。
光源通常是LED灯，用于照亮被检测的对象。
镜头用于聚焦光线，并将被检测对象的图象传输到图象传感器上。
2. 图象采集AOI系统通过图象传感器采集被检测对象的图象。
图象传感器可以是CCD （Charge-Coupled Device）或者CMOS（Complementary Metal-Oxide-Semiconductor）传感器。
它们能够将光信号转换为电信号，并将其传输到后续的图象处理单元。
3. 图象处理采集到的图象通过图象处理单元进行处理。
图象处理算法被应用于图象中的每一个像素，以检测和分析可能存在的缺陷或者错误。
这些算法可以根据特定的检测需求进行定制，例如检测焊接质量、元件位置、短路、开路、缺失等。
4. 缺陷检测图象处理单元将分析后的图象与预定义的标准进行比较，以确定是否存在缺陷。
预定义的标准可以是已知良品的图象或者CAD（Computer-Aided Design）数据。
如果图象与标准不匹配，系统将标记为缺陷，并将其记录下来以供后续处理。
5. 数据分析和报告AOI系统可以对检测到的缺陷进行数据分析和报告。
它可以统计不同类型的缺陷数量，生成缺陷分布图和趋势图，并提供详细的报告和统计数据。
这些数据可以匡助创造商识别生产过程中的问题，并采取相应的措施进行改进。
6. 自动分类和处理AOI系统还可以根据检测结果自动分类和处理被检测对象。
根据预定义的规则，系统可以将良品和不良品分别分类，并对不良品进行进一步处理，如剔除、修复或者重新创造。
AOI工作原理
AOI工作原理AOI（Automated Optical Inspection）自动光学检测是一种广泛应用于电子制造业的自动化检测技术。
它通过使用光学系统和图像处理算法，对电子产品的外观和组装质量进行快速、准确的检测，以提高生产效率和产品质量。
一、工作原理概述AOI系统由光学模块、图像处理模块和操作控制模块组成。
其工作原理如下：1. 光学模块光学模块是AOI系统的核心部分，它主要包括光源、镜头、CCD相机等组件。
光源发出光线，经过镜头聚焦后，照射到待检测的电子产品上。
CCD相机捕捉被照射物体反射的光信号，并将其转换为数字图像。
2. 图像处理模块图像处理模块是AOI系统的关键模块，它接收CCD相机传输的数字图像，并通过一系列图像处理算法进行分析和判定。
常用的图像处理算法包括边缘检测、灰度分析、形状匹配等。
通过这些算法，系统可以检测出电子产品上的各种缺陷，如焊接问题、元器件位置偏移、短路、开路等。
3. 操作控制模块操作控制模块是AOI系统的用户界面，它提供了操作员与系统进行交互的方式。
操作员可以通过操作控制模块设置检测参数、查看检测结果，并对异常产品进行处理。
二、具体工作流程AOI系统的具体工作流程如下：1. 设置检测参数操作员根据产品的要求，通过操作控制模块设置检测参数，包括亮度、对比度、灵敏度等。
这些参数会直接影响到系统的检测效果。
2. 图像采集系统根据设置的参数，控制光学模块采集待检测产品的图像。
CCD相机将图像传输给图像处理模块进行处理。
3. 图像处理图像处理模块接收到图像后，首先进行预处理，如去噪、增强对比度等。
然后，应用一系列图像处理算法对图像进行分析和判定。
例如，通过边缘检测算法可以检测焊接点的质量；通过形状匹配算法可以检测元器件的位置偏移等。
4. 缺陷检测根据图像处理的结果，系统判定产品是否存在缺陷。
如果检测到缺陷，系统会标记出来，并生成相应的报告。
5. 结果分析和处理操作员可以通过操作控制模块查看检测结果和报告。
aoi自动光学检测机工作原理
AOI自动光学检测机工作原理AOI（Automatic Optical Inspection）自动光学检测机是一种采用自动光学检测技术，用于对电子元器件、印刷电路板（PCB）等进行缺陷检测的设备。
它可以在制造过程中实时检测产品的质量，帮助提高生产效率和产品质量。
本文将详细介绍AOI自动光学检测机的工作原理。
1. AOI自动光学检测机的组成AOI自动光学检测机通常由以下几个主要部分组成：1.光源：提供光照条件，使被测物体可以清晰地被相机拍摄到。
2.相机：用于拍摄被测物体的图像，并将图像转化为数字信号。
3.图像处理系统：接收相机传输的图像信号，进行图像处理，如增强图像对比度、降噪等。
4.缺陷检测算法：对处理后的图像进行缺陷检测和分析，通常使用特定的图像处理算法和机器学习技术。
5.控制系统：控制整个系统的运行和参数设置，并对检测结果进行处理和分析。
6.传送系统：将待检测的产品传送到检测区域，如传送带、机械臂等。
2. AOI自动光学检测机的工作流程AOI自动光学检测机的工作流程通常包括以下几个步骤：1.产品传送：待检测的产品通过传送系统进入检测区域。
2.光源照射：光源照射被测物体，为相机拍摄提供足够的光照条件。
3.图像采集：相机对被测物体进行拍摄，得到一张或多张图像，并将图像转化为数字信号。
4.图像处理：图像处理系统对相机采集到的图像进行预处理，如增强对比度、降噪等，以提高后续缺陷检测的准确性。
5.缺陷检测：采用缺陷检测算法对处理后的图像进行缺陷检测和分析。
检测算法通常包括形状分析、颜色分析、边缘检测等。
6.检测结果分析：根据检测算法的结果，判断被测物体是否存在缺陷，如脏污、划痕、错位等。
7.控制与处理：控制系统根据检测结果进行判定，对有缺陷的产品进行处理，如剔除、标记等。
8.数据记录与分析：检测系统可以将每次检测的结果进行记录，并进行统计和分析，以便制定后续的生产改进方案。
3. AOI自动光学检测机的基本原理AOI自动光学检测机的基本原理是通过光学技术对被测物体进行图像采集和处理，再结合缺陷检测算法，判断是否存在缺陷。
