浅谈变压器差动保护
变压器差动保护原理
变压器差动保护原理
变压器差动保护是一种常用于高压变压器保护的电气保护装置。
其原理是通过比较变压器两侧电流的差值，来识别是否存在故障或异常情况。
具体工作流程如下：
1. 变压器差动保护系统由一台差动继电器和多个电流互感器组成。
电流互感器分别连接到变压器两侧的主绕组，将电流信号传递给差动继电器。
2. 差动继电器内部设有比较电路，用于比较两侧电流的差值。
如果变压器正常运行，两侧电流应该保持平衡。
3. 如果存在故障，比如主绕组中出现短路或地故障，将导致两侧电流不平衡。
差动继电器将通过比较电路检测到这种差异，从而触发保护动作。
4. 差动继电器的动作可以通过断开变压器的断路器或刀闸来切断故障电流，保护变压器和其他设备免受损坏。
5. 为了提高差动保护的可靠性，通常还会配置差动保护的备用继电器和互感器，并采用冗余的电源供电系统。
综上所述，变压器差动保护通过比较变压器两侧电流的差值来识别故障，并触发保护动作，从而保护变压器和其他设备的安全运行。
变压器差动保护工作原理
变压器差动保护工作原理变压器差动保护，听起来就像是科技界的一部大片，实际上它是电力系统中非常重要的一环。
想象一下，变压器就像电力的“超人”，负责把电压调整到我们日常生活中能用的水平。
可问题来了，超人也会有失误的时候，对吧？这时候，差动保护就像是他的“助手”，随时准备出手相助，确保变压器不会因为故障而“挂掉”。
这个保护的工作原理就像是在打扫卫生，保持一切井井有条。
变压器的输入和输出电流是它的“血液”，如果这两者不一致，就意味着有问题。
比如说，输入流量大于输出流量，这就像是你一边喝水，一边发现水龙头在流，结果你的杯子还是空的，这可不得了！变压器就像是开了一场“差动比赛”，这时候保护装置就会迅速反应，打响警报，阻止任何更大的损害发生。
这个差动保护的机制就像是一种“灵敏的雷达”，能够瞬间捕捉到任何异常的变化。
就算是微小的电流差异，它也能立马检测出来。
你想啊，电流的变化就像是气候变化，哪怕是一点点风吹草动，它都能敏锐察觉，真是个“敏感小精灵”。
这时候，保护装置就会开始动作，迅速切断电源，保护变压器免遭损坏。
有趣的是，这个过程其实是很迅速的，快得让人惊叹。
可以说，变压器在保护的帮助下，真的是“安全感爆棚”。
想象一下，一个人在马路上走，突然有车冲过来，他立马跳开，躲过了危机，这就是差动保护的效果。
它的反应速度可以说是“飞一般的感觉”，不容小觑。
变压器差动保护的设置也并不是一蹴而就的，它需要精确的参数设定。
就像是调味品，盐放多了，菜就咸了，少了又没味儿。
合理的设置能确保保护装置在恰当的时机发挥作用，而过度的保护反而可能导致频繁的误动作，给整个电力系统带来麻烦。
这时候就需要专业人员仔细调试，确保一切都在“正轨”上。
而这其中的每一步，就像是进行一场“高难度”的平衡木表演，既要有技巧又要有耐心。
搞定这些后，变压器的安全性就会大大提升。
毕竟，安全可不是小事，谁都不想在关键时刻掉链子，对吧？说到这里，大家可能会想，差动保护的优势究竟在哪里呢？答案简单明了，它不仅可以及时发现故障，避免变压器损坏，还能保护其他设备的安全。
变压器差动保护的基本原理
变压器差动保护的基本原理引言变压器是电力系统中常见且重要的设备，其稳定运行对电网的正常运行起着至关重要的作用。
然而，变压器在运行过程中可能会遇到各种故障，如短路、接地故障等，若这些故障不能及时得到保护和处理，将会对设备和系统产生严重影响。
因此，差动保护作为变压器保护的一种重要手段，具有重要意义。
变压器差动保护的概念变压器差动保护是指通过测量变压器主绕组和副绕组之间的电流差值，判断变压器是否存在故障，并在故障发生时迅速切除故障设备的保护方法。
基本原理变压器差动保护的基本原理是利用变压器主副绕组的电流之差来判断设备是否发生故障。
其基本原理可概括为以下几个方面：1. 差动电流测量原理差动保护通过测量变压器主绕组和副绕组之间的差动电流来实现。
通常情况下，变压器在正常运行时，主绕组和副绕组之间的电流是基本相等的。
若发生故障，导致主绕组和副绕组之间的电流不相等，则表示变压器发生了故障。
2. 差动电流比较原理差动保护系统会将主绕组和副绕组的电流进行比较，以判断两者是否相等。
常用的比较方法有直流量比较方式和交流量比较方式。
直流量比较方式主要是将两个电流通过电流互感器转换为直流信号进行比较；而交流量比较方式则是将两个电流通过电流互感器转换为交流信号，利用相关技术进行相位比较。
3. 故障检测原理差动保护系统通过对差动电流进行检测，可以判断变压器是否发生了故障。
在差动保护系统中，通常会设置定值元件，用于设定差动电流的阈值。
当差动电流超过设定的阈值时，差动保护系统会判断变压器发生了故障，并触发相应的保护动作。
变压器差动保护的实现方式变压器差动保护可以通过硬件实现、软件实现以及硬件与软件相结合的方式实现。
常见的实现方式包括以下几种：1. 采用硬件差动保护装置硬件差动保护装置通常由差动保护继电器、电流互感器、采样器等组成。
差动保护继电器是实现差动保护的核心设备，它能够将主绕组和副绕组的电流进行比较，并根据设定的差动电流阈值进行故障判据。
变压器的差动保护
2、由变压器两侧电流互感器变流比选择引起的不平衡电流及其消除措施 由于变压器的电压比和电流互感器的变流比各有标准，因此不太可能使之完全 配合恰当，从而不太可能使差动保护两边的电流完全相等，这就必然在差动回路 中产生不平衡电流，为了消除这一不平衡电流，可在电流互感器的二次回路接入 一个自耦电流互感器来进行平衡，或利用速饱和电流互感器中的平衡线圈或专门 的差动继电器中的平衡线圈来实现平衡，消除不平衡电流。 3、 由变压器励磁涌流引起的不平衡电流及其减小措施 由于变压器空载投入时产生的励磁涌流只通过变压器的一次绕组，而二次绕组 因开路而无电流，从而在差动回路中产生相当大的不平衡电流。这可通过在差动 回路中接入速饱和电流互感器，继电器则接在速饱和电流互感器的二次侧，以减 小励磁涌流对差动保护的影响。 此外，在变压器正常运行和外部短路时，由于变压器两侧电流互感器的型式和 特性不同，从而也在差动回路中产生不平衡电流。变压器分接头电压的改变，改 变了变压器的电压比，而电流互感器的变流比不可能相应改变，从而破坏了差动 回路中原有的电流平衡状态，也会产生新的不平衡电流。……总之，产生不平衡 电流的因素很多，不可能完全消除，而只能设法使之减小到最小值。
路时，变压器一次侧电流互感器TA1的二次电流 I1' 与变压器
二次侧电流互感器TA2的二次电流
I
' 2
相等或接近相等，因此
流入电流继电器KA（或差动继电器KD）的电
流
I KA
I1'
I
' 2
0
，继电器KA（或KD）不动作。而在差动保
护的保护区内k-2点发生短路时，对于单端供电的变压器来
说，I2' 0 ，因此 IKA I1' ，超过继电器KA（或KD）所整定的动 作电流 Iop(d) ，使KA（或KD）瞬时动作，然后通过出口继电器

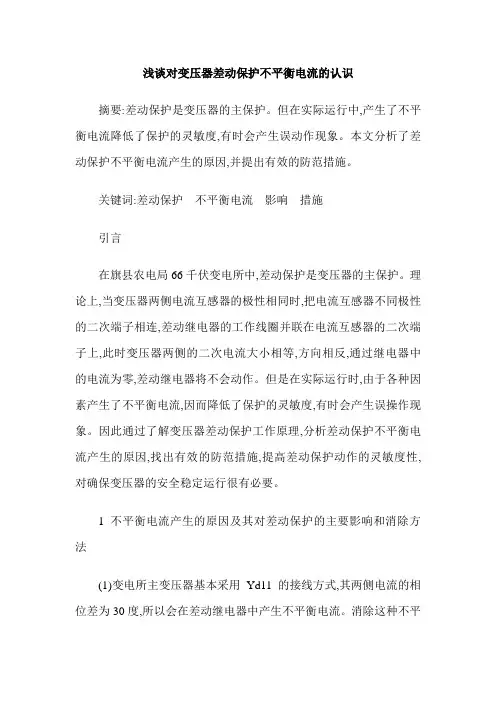

浅谈对变压器差动保护不平衡电流的认识
浅谈对变压器差动保护不平衡电流的认识摘要:差动保护是变压器的主保护。
但在实际运行中,产生了不平衡电流降低了保护的灵敏度,有时会产生误动作现象。
本文分析了差动保护不平衡电流产生的原因,并提出有效的防范措施。
关键词:差动保护不平衡电流影响措施引言在旗县农电局66千伏变电所中,差动保护是变压器的主保护。
理论上,当变压器两侧电流互感器的极性相同时,把电流互感器不同极性的二次端子相连,差动继电器的工作线圈并联在电流互感器的二次端子上,此时变压器两侧的二次电流大小相等,方向相反,通过继电器中的电流为零,差动继电器将不会动作。
但是在实际运行时,由于各种因素产生了不平衡电流,因而降低了保护的灵敏度,有时会产生误操作现象。
因此通过了解变压器差动保护工作原理,分析差动保护不平衡电流产生的原因,找出有效的防范措施,提高差动保护动作的灵敏度性,对确保变压器的安全稳定运行很有必要。
1 不平衡电流产生的原因及其对差动保护的主要影响和消除方法(1)变电所主变压器基本采用Yd11的接线方式,其两侧电流的相位差为30度,所以会在差动继电器中产生不平衡电流。
消除这种不平衡电流影响的最好方法是采用相位补偿法,通常将变压器的高压侧的三个电流互感器接成三角形,将变压器低压侧的三个电流互感器接成星形,通过调整互感器出线联接方式可使二次电流的相位相同。
但是经过相位调整后,在高低压侧的电流幅值出现了偏差,差动电流增大。
为了保证在正常运行情况下差动回路中电流近似为零,常通过将该侧电流互感器的电流乘以个系数,尽可能与另一侧的电流相近,使差动电流维持在最小水平。
这是消除不平衡电流的一种常用方法。
(2)变压器的励磁涌流也会产生不平衡电流。
变压器空载投入运行时,由于变压器的铁芯非常饱和,励磁电流将剧烈增大,这时出现可达额定电流8倍左右的励磁涌流。
励磁涌流的大小与回路的阻抗、变压器的容量和铁芯性质等有关系,变压器容量越大,涌流倍数反而越小。
另一方面,励磁涌流中含有二次谐波分量和大量的非周期分量,非周期分量都是偏到时间轴的一边,衰减比较慢。
变压器差动保护的基本原理
变压器差动保护的基本原理
变压器差动保护是一种常用的电力系统保护方式，主要用于检测变压器的内部故障。
其基本原理如下：
差动保护是通过比较变压器的输入端和输出端的电流差值来实现的。
正常情况下，输入端和输出端的电流应当相等，因为变压器是一个能量转换设备，输入端的电流应当等于输出端的电流（不考虑损耗）。
如果发生内部故障，例如短路或绕组断线，就会导致输入端和输出端的电流不相等。
差动保护系统的基本组成包括电流互感器、比率变压器、差动继电器和保护装置。
电流互感器用于测量输入端和输出端的电流，传输给差动继电器进行比较。
比率变压器用于调整输入端和输出端电流的比例，以匹配差动继电器的输入要求。
当差动继电器检测到输入端和输出端的电流差值超过设定的阈值时，保护装置将触发，切断故障区域的电源，防止进一步损坏。
变压器差动保护的优点是能够快速、准确地检测到内部故障，并迅速采取保护措施，保证电力系统的安全稳定运行。
什么是变压器差动保护
什么是变压器差动保护？变压器差动保护特点及误动作原因一、什么是变压器差动保护？变压器的差动保护是变压器的主保护，是按循环电流原理装设的。
主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。
在绕组变压器的两侧均装设电流互感器，其二次侧按循环电流法接线，即如果两侧电流互感器的同级性端都朝向母线侧，则将同级性端子相连，并在两接线之间并联接入电流继电器。
在继电器线圈中流过的电流是两侧电流互感器的二次电流只差，也就是说差动继电器是接在差动回路的。
从理论上讲，正常运行及外部故障时，差动回路电流为零。
实际上由于两侧电流互感器的特性不可能完全一致等原因，在正常运行和外部短路时，差动回路中仍有不平衡点流Iumb流过，此时流过继电器的电流IK为Ik=I1-I2=Iumb 要求不平衡点流应尽量的小，以确保继电器不会误动。
当变压器内部发生相间短路故障时，在差动回路中由于I2改变了方向或等于零（无电源侧），这是流过继电器的电流为I1与I2之和，即Ik=I1+I2=Iumb 能使继电器可靠动作。
变压器差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备、以及连接这些设备的导线。
由于差动保护对保护区外故障不会动作，因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合，所以在区内故障时，可以瞬时动作。
二、变压器差动保护特点及误动作原因差动保护是用某种通信通道将电气设备两端的保护装置纵向联接起来，并将两端的电气量进行比较，从而判断保护是否动作。
根据基尔霍夫定律，保护范围内流入与流出的电流应该相等（变压器应该归算到同侧）。
当保护范围内发生故障时，其流入与流出的电流就不相等了。
差动保护就是根据这个不平衡电流动作的。
因此，这种保护方法有很高的动作选择性和灵敏度，适用于保护大容量、强电流、高电压及对灵敏度要求高的电气设备。
所以，这种方法广泛用于保护大容量、高电压的变压器，并以其优越的保护性能成为大容量、高电压变压器的主要保护方法。
变压器差动保护原理及作用
变压器差动保护原理及作用1.基础差动原理：当正常工作时，变压器的主绕组和副绕组的电流应当是相等的，即主绕组电流与副绕组电流之差为零。
而当存在绕组短路时，短路电流会流入接地电流，使主绕组电流与副绕组电流不再相等。
2.基本结构：变压器差动保护系统通常由电流互感器、电流比率继电器、差动继电器等组成。
电流互感器将主副绕组电流分别采集，然后经过电流比率继电器进行比较，最终由差动继电器实现差动保护功能。
3.过电流定向元件：为了防止外部故障信号对差动保护的干扰，还需要加入过电流定向元件。
过电流定向元件可以通过比较主绕组电流和副绕组电流的幅值和相位，确定差动电流方向，从而确保差动保护的准确性。
1.短路故障保护：变压器差动保护可以快速、可靠地检测变压器主副绕组之间的电流差异，及时发现变压器内部的短路故障，并迅速对故障区域进行保护。
这种保护措施能够避免短路电流继续加大，造成更严重的设备损坏，甚至危及人员生命安全。
2.电气设备保护：变压器差动保护不仅仅用于保护变压器本身，还可以对接在变压器绕组上的其他设备进行保护，如电动机、发电机等。
当这些设备发生短路故障时，差动保护能够迅速判断并隔离这些故障，保护其他设备不受到冲击。
3.滤波器保护：变压器差动保护还可以用于滤波器的保护。
在变压器的输入和输出侧都设置差动保护，可以有效地避免滤波器内部的短路故障对电网和变压器产生不利影响。
4.系统稳定性：通过及时发现和保护变压器内部的故障，变压器差动保护可以避免故障扩大，降低系统不稳定的风险。
同时，差动保护还可以提供故障信息，有助于运维人员及时采取措施进行维修，保证电网的运行安全和稳定。
总之，变压器差动保护是一种重要的保护装置，通过检测变压器主副绕组之间的电流差异，实现对变压器及相关设备的短路故障保护，不仅能够避免设备损坏和人员安全事故的发生，还有助于提高电网的稳定性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈变压器差动保护
摘要：变压器是电力系统的重要设备，对保证电网正常运行至为重要，大型变压器在使变压器保护难度加大的同时，也使对变压器保护的要求变得更严格。
要使变压器安全、经济、稳定地运行得到充分的保证，就必须在保护原理和技术方案两方面共同处理好变压器的继电保护问题。
差动保护是变压器的主保护，在电力方面运用比较普遍，采用比较多的是具备制动性的比率差动保护，这决定于它自身所具有的两个重要特点：区内故障可靠动作和区外故障可靠闭锁。
然而具体应用时，在变压器出现区外故障的情况下，流过它自身的电流由于很大会导致其损坏，甚至引起严重后果，因此，对差动保护的要求很高、很严格。
关键词：变压器差动保护主保护
变压器主要用来起升压和降压的作用，它是电力系统领域应用很广的一种相当重要的设备，分布在电力系统各个不同的电压阶层，也是该领域必需的电器之一。
一旦变压器出现故障，势必影响系统供电可靠性及安全性，此外，很多变压器也是相当贵重的，如大容量变压器等，这是不容忽视的。
所以，很有必要按照变压器的重要性和贵重度，对变压器配置高性能、快动作、高可靠的继电保护。
对于35 kV及以上的变电站中通常都是采用差动保护，因为它是防止变压器内部故障的主保护。
差动保护主要使用在保护双绕组、三
绕组变压器绕组内部及其引出线上等发生的各种相间短路故障，此外，还可以用来保护变压器单相匝间的短路故障。
它的保护范围是组成变压器差动保护电流互感器之间的电气设备和连接线，也即是两端TA中间的设备和连接线。
差动保护保护范围不包括区外故障，对区外的故障也不起任何作用，所以在区内出现故障的情况下，差动保护不用配合区外相邻元件的保护，动作立即发生。
它的保护范围比较清楚，保护原理比较简单，使用电气量单纯，动作非常灵敏，几乎不需延时，正因为如此，差动保护用于变压器的主保护。
1 变压器差动保护的基本原理
变压器差动保护主要是用来反应变压器绕组、引出线及套管上的各种短路故障，是变压器的主保护。
差动保护装置,可以用来保护变压器线圈里面以及它的引出线上出现的相间短路和与大电流接地电网相连的变压器的单相接地故障，简言之，也就是双绕组、三绕组变压器绕组内部及其引出线上等发生的各种相间短路故障和变压器单相匝间的短路故障。
电流互感器被装在了电力变压器的两侧来达到以上的保护目的。
由于变压器具有两个或更多个电压等级，所以，要对两边的电流互感器的变化比进行比较合理的选择来保证差动保护动作的正确性。
2 差动保护中不平衡电流和励磁涌流
不平衡电流和励磁涌流是差动保护中的两个重要元素，下面简要
介绍一下不平衡电流的产生原因以及励磁涌流及其鉴别方法。
2.1 差动保护中不平衡电流产生原因
变压器在具体应用中，会受如环境温度、湿度、电磁干扰等多种因素的影响，从而会引起差动回路中出现不平衡的电流。
由于变压器的差动保护受不平衡电流影响比较大，可能会导致其不能正常工作，所以必须及时恰当地解决引起不平衡电流的常见问题，这样才能保证变压器差动保护的正常工作，提高动作的准确性，避免差动保护装置发生误动或拒动的情况。
(1)变压器区外短路时引起的电流不平衡，由于穿越性短路电流其实是TA铁芯饱和，造成不平衡差流变大，而且不平衡差流随穿越性电流变大而变大。
(2)励磁涌流引起的电流不平衡。
在切除变压器外部短路故障后恢复电压时，变压器电源侧绕组里面，将出现非常大的励磁电流，极短时间内达到6～8倍额定电流大小，但是这时电流仅流过变压器电源侧绕组，因此差动回路中产生很大的不平衡电流是必定的。
(3)电流互感器两侧特性不相同引起的，比如，使用的电流互感器，35 kV一边通常用断路器中的套管式，10 kV一边则常用环氧树脂浇铸式，它们的型号不一样，特性肯定不会没有差异，因此，差动回路中存在不平衡电流是不可避免的。
(4)变压器在工作过程中，改变分接开关的位置或者是在带负荷状态下调压，就会破坏电流互感器中二次电流的平衡，从而必在差动回路中产生不平衡电流。
2.2 变压器的励磁涌流及其鉴别方法
变压器差动保护继电器的正确选型、设计和整定，都是跟变压器的励磁电流分不开的。
励磁电流仅仅出现在变压器的接通电源一侧的绕组，它的存在就等效于变压器内部故障时的短路电流，会对差动保护的正常工作造成影响。
变压器的励磁回路如果从其原边看的话，可以看作是非线性的电感。
在变压器及其系统正常工作的情况下，铁芯没有处于饱和状态，这时它的相对导磁率相对大一些，变压器的励磁回路可以被看做是一含有铁芯的电感线圈，变压器的绕组电感也比较大，因此励磁电流小的在计算时可以不考虑。
在外部短路情况下，因为系统电压减小，励磁电流造成的影响一般可忽略。
然而，如果遇到特殊情况，像电压突然增加的情况，比如切除外部故障后供电恢复时，铁芯饱和时的相对磁导率近似等于1，再从变压器原边看的话，励磁回路等效于空心线圈，回路电感减小，引起励磁电流可达额定电流的6～8倍。
通常，这种变压器励磁电流称为励磁涌流。
变压器差动保护最重要的问题是正确鉴别励磁涌流以及内部故
障。
长期以来，有很多的学者在研究励磁涌流和内部故障的判别原理和识别方法，其中最主要方法有：二次谐波电流鉴别励磁涌流、波形特征识别法、谐波识别法、基于间断角原理鉴别励磁涌流、基于波形对称原理鉴别励磁涌流、基于波形凹凸性识别励磁涌流、磁通特性识别法、等值电路识别法、有功功率识别法。
3 变压器差动保护发展方向
虽然从变压器差动保护出现以来，对励磁涌流的准确识别就已然是变压器差动保护必须要研究和重点解决的问题之一，但到目前为止都没有达到令人十分满意的效果，因此，在找到更先进的新原理和更可取的新技术之前，只能加深对差动保护励磁涌流的研究，增强对它的准确识别的能力。
由于变压器差动继电保护系统将辨认励磁涌流为变压器内部故障电流，而可能引起继电器的误动作，故必须设法区分。
目前为止，变压器主保护的动作准确率还不够高，甚至还比较低，变压器差动保护以及与它相关的判断依据要更加完善。
然而，新器件，新技术的应用为变压器的保护研究与发展提供了一个广阔的天地。
计算机与网络技术的迅猛发展，高性能的微处理器芯片不断出现，微机变压器保护装置的性能不断得到改善，整个微机保护系统正向集成化，人工智能化，网络化，通信一体化，标准化方向发展。
4 结语
随着变压器的复杂性的增加及设备贵重程度的提高等，对变差器
的主保护差动保护的可靠性、快速性、反应的准确性要求将会越来越高。
随着变压器差动保护各种相关技术的发展和进步，以及对励磁涌流研究的更加细致，变压器差动保护的可靠性和动作速度也将大大提高。
变压器保护的方法也会越来越多，更先进的变压器保护装置也会不断出现，为电力系统的安全、可靠、稳定运行提供保障，取得多方面的效益。
参考文献
[1] 崔杨.自适应技术在变压器差动保护中的研究[D].广西大学，2005.
[2] 陈宇.变压器励磁涌流的特性与识别方法[J].云南水力发电，2008.
[3] 贺家李.电力系统继电保护技术的现状与发展[J].中国电力，2000.。
