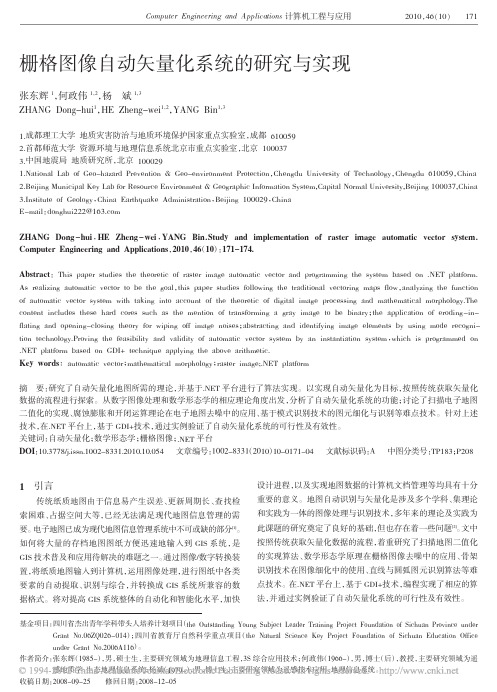

栅格图像自动矢量化系统的研究与实现_张东辉
2010，46（10）1引言传统纸质地图由于信息易产生误差、更新周期长、查找检索困难、占据空间大等，已经无法满足现代地图信息管理的需要。
电子地图已成为现代地图信息管理系统中不可或缺的部分[1]。
如何将大量的存档地图图纸方便迅速地输入到GIS系统，是GIS技术普及和应用待解决的难题之一。
通过图像/数字转换装置，将纸质地图输入到计算机，运用图像处理，进行图纸中各类要素的自动提取、识别与综合，并转换成GIS系统所兼容的数据格式。
将对提高GIS系统整体的自动化和智能化水平，加快设计进程，以及实现地图数据的计算机文档管理等均具有十分重要的意义。
地图自动识别与矢量化是涉及多个学科、集理论和实践为一体的图像处理与识别技术，多年来的理论及实践为此课题的研究奠定了良好的基础，但也存在着一些问题[2]。
文中按照传统获取矢量化数据的流程，着重研究了扫描地图二值化的实现算法、数学形态学原理在栅格图像去噪中的应用、骨架识别技术在图像细化中的使用、直线与圆弧图元识别算法等难点技术。
在.NET平台上，基于GDI+技术，编程实现了相应的算法，并通过实例验证了自动矢量化系统的可行性及有效性。
栅格图像自动矢量化系统的研究与实现张东辉1，何政伟1，2，杨斌1，3ZHANG Dong-hui1，HE Zheng-wei1，2，YANG Bin1，31.成都理工大学地质灾害防治与地质环境保护国家重点实验室，成都6100592.首都师范大学资源环境与地理信息系统北京市重点实验室，北京1000373.中国地震局地质研究所，北京1000291.National Lab of Geo-hazard Prevention&Geo-environment Protection，Chengdu University of Technology，Chengdu610059，China2.Beijing Municipal Key Lab for Resource Environment&Geographic Information System，Capital Normal University，Beijing100037，China3.Institute of Geology，China Earthquake Administration，Beijing100029，ChinaE-mail：donghui222@ZHANG Dong-hui，HE Zheng-wei，YANG Bin.Study and implementation of raster image automatic vector system. Computer Engineering and Applications，2010，46（10）：171-174.Abstract：This paper studies the theoretic of raster image automatic vector and programming the system based platform. As realizing automatic vector to be the goal，this paper studies following the traditional vectoring maps flow，analyzing the function of automatic vector system with taking into account of the theoretic of digital image processing and mathematical morphology.The content includes these hard cores such as the mention of transforming a gray image to be binary；the application of eroding-in－flating and opening-closing theory for wiping off image noises；abstracting and identifying image elements by using mode recogni－tion technology.Proving the feasibility and validity of automatic vector system by an instantiation system，which is programmed on .NET platform based on GDI+technique applying the above arithmetic.Key words：automatic vector；mathematical morphology；raster image;.NET platform摘要：研究了自动矢量化地图所需的理论，并基于.NET平台进行了算法实现。
矢量线的栅格化实验文档
矢量线的栅格化将矢量线转换成栅格格式，再以位图输出，转换算法采用八方向栅格化算法。
其主要实现过程包括栅格数据格式定义；矢量线的八方向栅格化算法实现；位图输出显示三个过程：private void RasterMenuItem3_Click(object sender, EventArgs e){//Point_T opt =new Point_T(panel1.Location.X,panel1.Location.Y);Point_T opt =new Point_T(0,0);double pixelsize = 10;int rs =(int)(panel1.Size.Height / pixelsize);int cs = (int)(panel1.Size.Width / pixelsize);Raster_T mapras = new Raster_T(rs,cs,pixelsize,opt);////构造地图栅格List<PixelPosition_T> mappixel = RasterationMap(choosegeos, mapras);///栅格化地图////导出成位图Bitmap bmp = new Bitmap(mapras.Cols + 1, mapras.Rows+1);foreach(PixelPosition_T pp in mappixel){bmp.SetPixel(pp.Col, pp.Row, Color.Red);}string bmppath = "c:" + "\\" + "mybmp" + ".bmp";bmp.Save(bmppath);////导出位图}功能实现流程如下：1、在菜单上的（图形编辑）菜单项下添加子菜单项（栅格化）；并为（栅格化）菜单项添加单击事件。
CASS栅格图矢量化设计书解读
CASS栅格图矢量化姓名：XXX学号：123456789班级：XXX（X）班目录一、项目目的和要求 (1)二、项目任务 (1)三、项目仪器设备 (1)四、操作方法和步骤 (1)（一）栅格图矢量化 (1)（二）参考学习资料 (10)五、成果 (10)六、注意事项 (11)一、项目目的和要求1、了解空间数据采集的方法；2、理解栅格矢量化技术原理及方法；4、了解CASS7.0数字化成图软件的系统组成及功能；5、熟练掌握CASS7.0栅格矢量化的步骤；二、项目任务1、完成一幅1：500河海大学校园栅格图的矢量化；2、写一份矢量化设计书三、项目仪器设备AUTOCAD2006、CASS7.0软件四、操作方法和步骤（一）栅格图矢量化1）CASS7.0概述CASS7.0是基于AutoCAD2006平台下的数字成图系统。
主要功能有：提供地形图、地籍图、土地利用图的数字化功能；提供测量工程应用的辅助功能（如道路设计、土方计算等）。
CASS7.0的操作界面主要分为三部分——顶部下拉菜单、右侧屏幕菜单和工具条，如图1所示。
每个菜单项均以对话框或命令行提示的方式与用户交互应答，操作灵活方便。
2）插入图框图框设置打开CASS 7.0，选择菜单“文件”->“CASS参数配置”，在弹出的CASS7.0参数设置对话框中选择“图框设置”选项卡，根据扫描图廓内容分别填写测绘单位、成图日期、坐标系、高程基准、图式、测量员、绘图员、检查员、密级，如图2。
图2 图框设置设置比例尺选择菜单“绘图处理”->“改变当前图形比例尺”，在命令行输入新比例尺1：500，如图3。
图3 输入比例尺3）插入栅格图像选择“工具”菜单下的“光栅图像->插入图像”项插入一幅扫描好的栅格图（如图6）；图6 插入图像菜单河海大学矢量化底图在弹出的图像管理对话框（如图7）中选择“附着(A)…”按钮，弹出选择图像文件对话框（如图8）；选择要矢量化的栅格图，点击“打开(O)”按钮，进入图形管理对话框（如图9），点击“确定”。
cass7.0地图矢量化实习心得体会

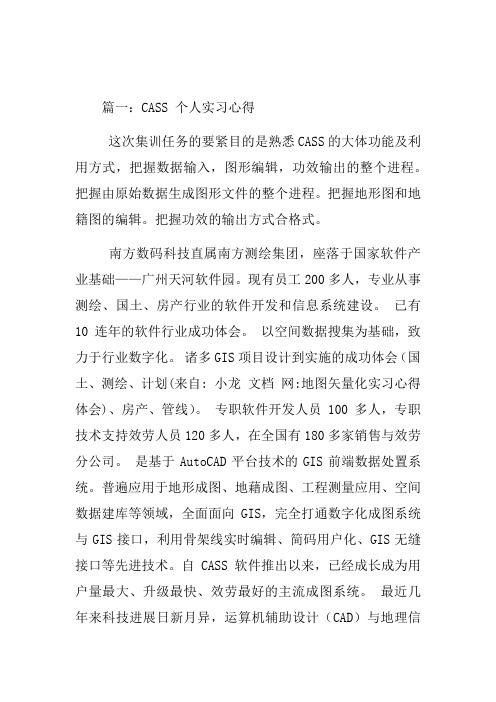

篇一：CASS 个人实习心得这次集训任务的要紧目的是熟悉CASS的大体功能及利用方式，把握数据输入，图形编辑，功效输出的整个进程。
把握由原始数据生成图形文件的整个进程。
把握地形图和地籍图的编辑。
把握功效的输出方式合格式。
南方数码科技直属南方测绘集团，座落于国家软件产业基础——广州天河软件园。
现有员工200多人，专业从事测绘、国土、房产行业的软件开发和信息系统建设。
已有10连年的软件行业成功体会。
以空间数据搜集为基础，致力于行业数字化。
诸多GIS项目设计到实施的成功体会（国土、测绘、计划(来自: 小龙文档网:地图矢量化实习心得体会)、房产、管线）。
专职软件开发人员100多人，专职技术支持效劳人员120多人，在全国有180多家销售与效劳分公司。
是基于AutoCAD平台技术的GIS前端数据处置系统。
普遍应用于地形成图、地藉成图、工程测量应用、空间数据建库等领域，全面面向GIS，完全打通数字化成图系统与GIS接口，利用骨架线实时编辑、简码用户化、GIS无缝接口等先进技术。
自CASS软件推出以来，已经成长成为用户量最大、升级最快、效劳最好的主流成图系统。
最近几年来科技进展日新月异，运算机辅助设计（CAD）与地理信息系统（GIS）技术取得了长足的进展。
同时，社会对空间信息的搜集、动态更新的速度要求愈来愈快，专门是对城市建设所需的大比例尺空间数据方便获取方面的要求愈来愈高，GIS数据的建设成为“数字城市”进展的短板。
与空间信息获取紧密相关的测绘行业在近十年来也发生了庞大而深刻的转变，基于GIS对数据新要求，测绘成图软件也正由单纯的“电子地图”功能转向全面的GIS数据处置，从数据搜集、数据质量操纵到数据无缝进入GIS系统，GIS前端处置软件扮演愈来愈重要的角色。
CASS地形地籍成图软件通过十几年的稳固进展，市场和技术十分成熟，用户遍及全国各地，涵盖了测绘、国土、计划、市政、环保、地质、交通、水利、电力、矿山及相关行业；软件销量超过18000套，市场占有率遥遥领先，已经成长为业内应用最广、效劳最好的软件品牌。
栅格图像矢量化技术的研究与应用
栅格图像矢量化技术的研究与应用【摘要】栅格图像矢量化技术是一种将栅格图像转换为矢量图像的技术，具有广泛的研究和应用价值。
本文围绕栅格图像矢量化技术的发展历程、原理与方法、在计算机视觉和印刷制造领域的应用、以及其优势与局限性进行了详细讨论。
栅格图像矢量化技术通过将图像分解为基本形状和路径，可以实现图像的无损放大和编辑，提高图像的清晰度和精度。
未来，随着人工智能和深度学习等新技术的不断发展，栅格图像矢量化技术在各行业中将发挥更大的作用，为图像处理和数字化转型提供强大支持。
该技术的进一步研究和应用将推动不同领域的创新，提升生产效率和产品质量，实现数字化转型的目标。
【关键词】关键词: 栅格图像矢量化技术, 研究, 应用, 发展历程, 原理, 方法, 计算机视觉, 印刷, 制造, 优势, 局限性, 前景, 发展方向, 各行业影响1. 引言1.1 栅格图像矢量化技术的研究与应用栅格图像矢量化技术是一种将栅格图像转换为矢量图像的技术，它在数字图像处理领域具有重要的应用价值。
随着计算机技术的不断发展，栅格图像矢量化技术在各个领域得到了广泛的应用，并在图像处理、计算机视觉、印刷与制造等领域展现出潜力。
矢量图像与栅格图像相比，具有可无损放大、编辑方便、质量保持高等优点。
栅格图像矢量化技术在图像处理中起到了重要作用。
通过对栅格图像进行矢量化处理，可以更好地提取图像中的特征信息，实现图像的自动识别、分类和分析。
本文将围绕栅格图像矢量化技术展开深入研究，旨在探讨其发展历程、原理与方法、在不同领域中的应用以及其优势与局限性。
通过对这些方面的详细分析，可以更全面地了解栅格图像矢量化技术的特点和潜力，为未来研究和应用提供参考与指导。
2. 正文2.1 栅格图像矢量化技术的发展历程栅格图像矢量化技术的发展历程可以追溯到计算机图形学的早期阶段。
在过去的几十年里，随着计算机技术的不断进步，栅格图像矢量化技术也得到了不断完善和发展。
最初，栅格图像矢量化技术主要应用于计算机辅助设计（CAD）领域，用于处理图形图像的表示和处理。
用CASSCAN对我矿原纸质地形图矢量化处理的实践
用CASSCAN对我矿原纸质地形图矢量化处理的实践摘要：随着现代科学技术的不断发展和更新，矿山数字化越来越受到人们的重视，并得到了较好的应用。
为了使矿山传统测绘技术所形成的测量原图转化成数字化测量成果。
本文介绍了用CASSCAN矢量化软件解决这一问题的简便作业流程。
并通过实践总结出了原图矢量化过程中应注意的问题。
关键词：矢量化光栅图几何纠正1、前言随着电子技术和计算机技术在矿山生产管理中应用的推广，数字化技术管理已成为当今矿山生产中的主要管理方法。
而矿山测量图纸是矿山规划和生产管理的首要资料，因而对测量图纸的数字化处理是矿山数字化管理的首要工作。
为了适应矿山生产数字化管理的需要，必须对以往采用传统的测量方法完成的矿山测量图纸进行数字化处理工作。
下面就我们采用矢量化软件进行原图处理以得到数字化地形图的方法作一简要介绍，以求与同行们在此关于纸质地图数字化问题进行商榷。
2、作业方法及软件的选择目前原图数字成图的方法主要有二种：一种是将原有图件进行矢量化处理，使图形数据变成矢量数据，通过人机交往和各种编辑，获得数字化地形图；另一种将原有图纸通过扫描仪扫描，获得栅格图像文件，然后通过矢量化软件，将由扫描得到的栅格数据转化为矢量数据，经过编辑处理，进而得到数字化地形图。
根据我矿原图资料情况及办公设备硬件，采用第二种方法进行原图处理。
因为矿山测量工作是围绕着矿山生产的需要而开展的。
其矿山生产图纸也是随着矿山生产的不断进行而及时补充和更新的。
它是以满足矿山生产需要为目的的。
所以其原图处理的图纸不是太多。
据此我们选用了操作简单，成本低廉的南方测绘公司生产的“CASSCAN地图矢量化软件”。
该软件运行环境：Pentium133以上CPU；64MB以上的RAM；130MB以上的硬盘存储空间。
Windows NT4.0/Windows9x/Me/Windows2000/XP操作系统；AutoCAD2002/AutoCAD2000/AutoCAD R14操作平台。
基于CASS系统下光栅式矿图的矢量化及坐标校正技术的研究
基于CASS系统下光栅式矿图的矢量化及坐标校正技术的研究摘要：随着科技的飞速发展，图纸的数字化时代已经到来，这就要求我们将历史图纸上人工绘制的图件转化为数字化图件。
加之煤炭行业各类规范规程的要求，白纸矿图已无法满足矿井的需要，但投入大量的人力、财力进行各类图纸的更新及测绘，完成其数字化显然不太现实。
因此应用矿图的矢量化技术是我矿目前图件完善及数字化的迫切需要。
本项目利用CASS系统实现了矿图的矢量化，使复杂繁琐的矿图处理变得轻松、简单、快捷，图纸和文字说明标准、规范、系统，其成果可永久保存并随时调用及修改。
一、矢量化成图的概念矢量化成图是通过将测区原有的纸质地形图数字化生成电子地形图数据文件，并输出纸质地形图的方法。
对测区原有的纸质地形图进行数字化有两种方式，一是利用数字化扫描仪对原有地形图的图纸进行扫描，得到以栅格数据形式存在的扫描图，然后通过专门的数字化软件对该扫描图进行矢量化；二是通过手扶跟踪数字化仪配合专业成图软件如 CASS 软件对原有的地形图的图纸进行数字化。
采用矢量化成图技术进行地形图的生产具有工作量小、制图成本低、成图速度快等优点，因为采取扫描矢量化或者是用手扶跟踪数字化仪进行纸质地形图数字化，都不需要到野外进行外业数据采集，成图工作全部在室内完成。
利用该方法生成地形图也有一些缺点，一是现势性不好，用于数字化的纸质地形图一般是许多年前的测绘成果，许多地形地物信息都与现在有所不同，生成的地形图有一些地方会与现实不符；二是所获得的数字地形图的精度要比原图的精度差，因为新生成的地形图的数据源是原有纸质地形图，且数字化过程中也会产生一些误差；三是对于那些地形资料比较匮乏的地方，因为没有合适的纸质地形图，所以不能够采用矢量化成图技术。
为了能够充分利用矢量化成图方法得到数字地形图，可以采取一些措施，例如通过修测或补测，实测一部分地物点的精确坐标，再用这些点的实测坐标代替原来的坐标，通过调整，可在一定的程度上提高新生成的地形图的精度。
实验三、ArcMap栅格数据矢量化教学提纲
实验三、A r c M a p栅格数据矢量化实验三、ArcMap栅格数据矢量化一、主要内容1、掌握ArcMap中地图、数据框架、组图层、数据层等基本概念及相互关系；2、掌握利用ArcMap进行地图屏幕扫描数字化的主要流程及具体操作；二、ArcMap基础知识基本概念1) 地图—Map (arcMap document)在ArcGIS中，一个地图存储了数据源的表达方式(地图，图表, 表格) 以及空间参考。
在ArcMap中保存一个地图时，ArcMap将创建与数据的链接，并把这些链接与具体的表达方式保存起来。
当打开一个地图时，它会检查数据链接，并且用存储的表达方式显示数据。
一个保存的地图并不真正存储显示的空间数据！2) 数据框架—Data Frame在“新建地图”操作中，系统自动创建了一个名称为“Layers”的数据框架。
在ArcMap中，一个数据框架显示统一地理区域的多层信息。
一个地图中可以包含多个数据框架，同时一个数据框架中可以包含多个图层。
例如，一个数据框架包含中国的行政区域等信息，另一个数据框架表示中国在世界的位置。
但在数据操作时，只能有一个数据框架处于活动状态。
在Data View只能显示当前活动的数据框架，而在Layout View可以同时显示多个数据框架，而且它们在版面布局也是可以任意调整的。
3）组图层-- New Group Layer有时需要把一组数据源组织到一个图层中，把它们看作Contents窗口中的一个实体。
例如，有时需要把一个地图中的所有图层放在一起或者把与交通相关的图层（如道路、铁路和站点等）放在一起，以方便管理。
4）数据层ArcMap可以将多种数据类型作为数据层进行加载，诸如AutoCAD矢量数据DWG，ArcGIS的矢量数据Coverage、GeoDatabase、TIN和栅格数据GRID，ArcView的矢量数据ShapeFile，ERDAS的栅格数据ImageFile，USDS的栅格数据DEM等。
栅格数据矢量化地图的制作和方法
栅格数据矢量化地图的制作和方法纸质地图是我们平时常用的一种地图，但存在数据有限且更新慢、信息描述简单且形式单一、查询分析不方便和地形景观不直观等特点，使它很难适应日新月异的社会变化，经常带来诸多麻烦。
纸质的地图已经不能满足各种信息查找的需求。
一张纸介地图的比例尺是不变，而电子地图则可以进行多级比例尺之间无缝转换和图形放大、缩小、漫游等动态变化功能，以满足应用的需求。
由于受到比例尺等限制，纸介地图能反映的信息有限，只能采用地图符号的结构、色彩和大小来反映地图的属性。
电子地图能反映的信息量则大得多。
它除了具备各种地图符号，还能配合外挂数据库来查询检索和分析功能，帮助您方便查找和分析。
最大的优点是数字化信息容易复制、传播和共享。
电子地图能够大量无损复制，并且通过计算机网络传播。
在Internet上也有了地图库，使用者能迅速方便地查找到世界上很多地区和各种类型的地图。
但面对众多遗留下来的有重要价值的传统地理信息，将这些信息数字化，其过程中的一个关键环节是：怎样将栅格数据进行矢量化。
在国产软件SuperMap 环境下，将多张栅格数据地图拼接转换为矢量数据地图的具体过程和方法是值得每个处于GIS基础学习阶段的相关人员学习和研究的。
GIS工程中，地图数字化是目前获取空间数据的主要途径。
一般有两种作业方式：一种是使用数字化仪来进行手扶跟踪数字化，另外一种则是将纸图用扫描仪扫描成栅格图像后，进行矢量化。
目前SuperMap GIS桌面产品暂时不支持数字化仪，因此将着重介绍地图扫描数字化的工作流程（如表所示）。
配准数据编辑（一）前期资料收集收集获取有关基本地形图、专题图、土地利用总体规划数据等资料，对原始资料的主要要求是准确、权威、完备、现势性强，对地形图等底图资料还要求比例尺尽可能大小适用，以保证精度和减少工作量。
用扫描仪扫描图纸资料，以图形格式存盘，如JPG格式。
然后在专业化图像处理软件（如Photoshop）的功能进行图形矫正、拼接、降噪、细化等，以改善获取的栅格图像的质量，从而提高栅格图像的对比度等质量，以便提高矢量化的质量及效率。
南方CASS作原有地形图数字化--对扫描栅格图像进行校正及矢量化图文教程
【原创】南方CASS作原有地形图数字化--对扫描栅格图像进行校正及矢量化图文教程一、系统环境：（1）操作系统WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：光栅正片（白底）：STUDY_0.jpg光栅负片（黑底）：STUDY_1.jpg下载的光栅图像文件可保存到：\Program Files\CASS70\DEMO\ 目录下，以便本实例教程的操作。
本实例数据为\Program Files\CASS70\DEMO\ STUDY.DWG 转换后的光栅图像，其假设的地形图图框参数如下：图名：建设新村；西南角图廓坐标：北X31000 米，东Y53050 米测绘单位：广州南方测绘仪器有限公司成图日期：2007年10月数字化成图。
坐标系：1980西安坐标系。
高程基准：1985国家高程基准，等高距为0.5米。
图式：1996年版图式。
测量员：张三；绘图员：李四；检查员：王五密级：秘密图幅尺寸：50x50cm三、准备工作：设置CASS默认的地形图图框参数，使之与光栅图像中的图框参数一致，基本操作如下：【文件】菜单--【cass参数配置】，在弹出“Cass参数配置”对话框中单击“图框设置”选项卡。
修改图框的默认参数设置。
如下图所示：四、绘制与光栅图像一致的地形图图框查看光栅图像中的地形图（本例为比例尺1：500的50X50cm图框），确定需要绘制的图框大小，基本操作如下：【绘图处理】菜单--【标准图幅（50X50cm）】，命令提示行显示“绘图比例尺1:<500>”后，直接回车确认绘图比例尺，在弹出的“图幅整饰”对话框中，输入图名：“建设新村”；左下角坐标：东：53050 、北31000 ，并单选“取整到十米”按钮，如下图所示。
最后单击【确认】按钮，系统自动绘制出与光栅图像一致的地形图图框。
五、在绘图区中插入光栅图像及光栅纠正1. 在绘图区中插入原有地形图的光栅图像：【工具】菜单--【光栅图像】--【插入图像】，在弹出“图像管理器”对话框中，单击【附着】按钮后弹出“选择图像文件”对话框中，指定并打开\Program Files\CASS70\DEMO\ STUDY_1.JPG 文件，返回“图像”对话框。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

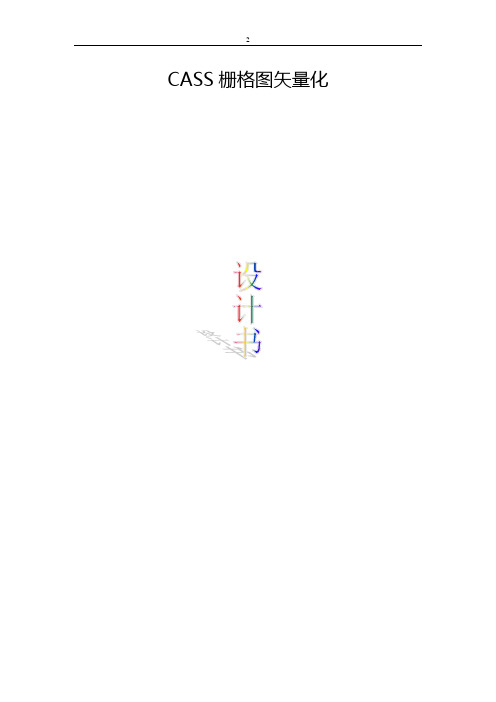

CASS栅格图矢量化
姓名：XXX
学号：123456789
班级：XXX（X）班
目录
一、项目目的和要求 (1)
二、项目任务 (1)
三、项目仪器设备 (1)
四、操作方法和步骤 (1)
（一）栅格图矢量化 (1)
（二）参考学习资料 (10)
五、成果 (10)
六、注意事项 (11)
一、项目目的和要求
1、了解空间数据采集的方法；
2、理解栅格矢量化技术原理及方法；
4、了解CASS7.0数字化成图软件的系统组成及功能；
5、熟练掌握CASS7.0栅格矢量化的步骤；
二、项目任务
1、完成一幅1：500河海大学校园栅格图的矢量化；
2、写一份矢量化设计书
三、项目仪器设备
AUTOCAD2006、CASS7.0软件
四、操作方法和步骤
（一）栅格图矢量化
1）CASS7.0概述
CASS7.0是基于AutoCAD2006平台下的数字成图系统。
主要功能有：提供地形图、地籍图、土地利用图的数字化功能；提供测量工程应用的辅助功能（如道路设计、土方计算等）。
CASS7.0的操作界面主要分为三部分——顶部下拉菜单、右侧屏幕菜单和工具条，如图1所示。
每个菜单项均以对话框或命令行提示的方式与用户交互应答，操作灵活方便。
2）插入图框
图框设置
打开CASS 7.0，选择菜单“文件”->“CASS参数配置”，在弹出的CASS7.0参数设置对话框中选择“图框设置”选项卡，根据扫描图廓内容分别填写测绘单位、成图日期、坐标系、高程基准、图式、测量员、绘图员、检查员、密级，如图2。
图2 图框设置
设置比例尺
选择菜单“绘图处理”->“改变当前图形比例尺”，在命令行输入新比例尺1：500，如图3。
图3 输入比例尺
3）插入栅格图像
选择“工具”菜单下的“光栅图像->插入图像”项插入一幅扫描好的栅格图（如图6）；
图6 插入图像菜单
河海大学矢量化底图
在弹出的图像管理对话框（如图7）中选择“附着(A)…”按钮，弹出选择图像文件对话框（如图8）；选择要矢量化的栅格图，点击“打开(O)”按钮，进入图形管理对话框（如图9），点击“确定”。
命令行将提示：
指定插入点 <0,0>:
输入图像的插入点坐标或直接在屏幕上点取,系统默认为(0,0)。
这里大致在之前插入的矢量图框左下角指定插入点。
命令行显示基本图像的大小，自动跳到下一命令：
指定缩放比例因子或[单位（U）] <1>:
鼠标指定图形缩放比例，大小与矢量图廓近似即可，回车（如图10）。
图7图像管理对话框
图8 选择图像文件对话框
图9 图形管理对话框
图10 插入的栅格图像
4）图像纠正
“工具”->“光栅图象”->“图象纠正”命令行提示：选择要纠正的图像（放大图像鼠标选择图像的最外框边缘处），弹出图像纠正对话框（如图11）
图11 图像纠正对话框
在弹出的图像纠正对话框中，选择四点纠正方法“仿射变换”，点击“图面：”一栏中“拾取”按钮，回到光栅图，局部放大后选择图框内角点或已知点，此时自动返回纠正对话框，在“实际：”一栏中点击“拾取”，再次返回光栅图，选取控制点图上实际位置，返回图像纠正对话框后，点击“添加”，添加此坐标。
完成一个控制点的输入后，依次拾取输入各点，最后进行纠正。
此方法最少输入四个控制点。
纠正之前可以查看误差大小（一般误差不大于0.2mm，否则重新选取控制点）。
值得注意的是，纠正过程中将会对栅格图象进行重写，覆盖原图，自动保存为纠正后的图形，所以在纠正之前需备份原图。
注意：赫尔默特至少3个控制点、仿射变换至少4个控制
点、线性变换至少5个控制点、二次变换至少7个控制点、三次变换至少11个控制点（均包含一个多余观测）。
如果图纸变形较大，我们可以采取多次纠正的办法，如：先进行线性或二次纠正，然后再次进行仿射纠正，一般经过两次纠正后，栅格图像应该能达到数字化所需的精度。
●在“工具->光栅图象”中，还可以对图象进行图象赋予、
图形剪切、图象调整、图象质量、图象透明度、图象框架的操作。
可以根据具体要求，对图象进行调整。
●图象纠正完毕后，保存CAD文件。
5）栅格图矢量化
利用右侧的屏幕菜单进行图形的矢量化工作。
选定坐标定位后根据需要利用图式符号，进行矢量化工作。
利用右侧的屏幕菜单分别绘制控制点、居民地、独立地物、交通设施、管线设施、水系设施、植被园林、地貌土质、境界线等地物和地貌符号。
（详细操作过程略，听指导老师现场讲解）
●点状地物的矢量化
有高程点的矢量化和独立地物符号的矢量化。
●线状地物的矢量化
有交通、水系、围墙、境界线、等高线、陡坎、管线等。
●面状地物的矢量化
有房屋、植被园林等。
●文字注记
有村名、企事业单位名称、道路名称、图框等注记。
6）保存工作成果
注意事项：
●遵照规范矢量化
CASS矢量化后按照地形图规范将地物自动分层、编码，并赋予颜色、线性、大小等属性信息，不能随意修改。
图层名称一般为汉语拼音的首字母组合而成。
●结合CAD命令灵活绘图
矢量化中对地物的编辑，可以灵活使用CAD命令，如：复制、镜像、修剪、延伸、打断等。
●灵活使用CASS实用工具栏快捷命令
菜单空白处，右击添加“CASS”->“CASS实用工具栏”。
灵活使用实体编码、线型换向、修改坎高等编辑命令。
还有常用的绘图命令，如：多点房屋、陡坎、道路、
高程点、电力线等。
●灵活使用菜单“地物编辑”->“复合线处理”功能
●使用检查入库功能
矢量化后的图形检查：图形实体检查、删除重复实体、等高线穿越检查等。
●及时备份原图
纠正过程中将会对栅格图象进行重写，覆盖原图，自
动保存为纠正后的图形，所以在纠正之前需备份原图。
●及时保存矢量图
在操作过程中要注意经常存盘，以防操作不慎导致丢
失。
正式工作时，最好不要把数据文件或图形保存在
CASS或其子目录下，应该创建工作目录，将栅格图像
与矢量图保存在同一目录下。
●注意命令区的提示
在执行各项命令时，每一步都要注意看下面命令区的
提示，当出现“Command：”提示时，要求输入新的命
令，出现“Select objects:”提示时，要求选择对象，
等等。
当一个命令没执行完时最好不要执行另一个命
令，若要强行终止，可按键盘左上角的“Esc”键或按
“Ctrl”的同时按下“C”键，直到出现“Command：”
提示为止。
●注意利用多种途径执行相关命令
有些命令可根据自己的喜好灵活选用快捷工具按钮、
下拉菜单或在命令区输入命令。
（二）参考学习资料
1）CASS7.0帮助文档
2）AutoCAD2006帮助文档
五、成果
1）1：500矢量化地形图电子版一份（.dwg格式/.mdb格式）；2）栅格图矢量化设计书一份（.doc格式）
六、注意事项
1）遵守有关知识产权保护法规和数据资料使用许可协议，未经指导教师批准
，不得私自拷贝、共享数据和相关资料；
2）提交成果不允许出现雷同，一经发现平时成绩为0；
3）根据指导老师规定，按时提交成果，过期不处理。
