迈达斯学习第01章 文件
无私分享第一章“文件”中的常见问题21.1 如何方便地实现对施工阶段模型的数据文件的检查？ (2)1.2 如何导入CAD图形文件？ (2)1.3 如何将几个模型文件合并成一个模型文件？ (3)1.4 如何将模型窗口显示的内容保存为图形文件？ (5)第一章“文件”中的常见问题1.1如何方便地实现对施工阶段模型的数据文件的检查？具体问题本模型进行施工阶段分析，在分析第一施工阶段时出现“W ARNING : NODE NO. 7 DX DOF MAY BE SINGULAR”，如下图所示。
但程序仍显示计算成功结束，并没有给出警告提示，如何仅导出第一施工阶段的模型进行数据检查？图1.1.1 施工阶段分析信息窗口警告信息相关命令文件〉另存当前施工阶段为...问题解答模型在第一施工阶段，除第三跨外，其他各跨结构都属于机动体系（缺少顺桥向约束），因此在进行第一施工阶段分析时，程序提示结构出现奇异；而在第二施工阶段，结构完成体系转换，形成连续梁体系，可以进行正常分析。
在施工阶段信息中选择第一施工阶段并显示，然后在文件中选择“另存当前施工阶段为...”功能将第一施工阶段模型导出，然后对导出的模型进行数据检查即可。
相关知识施工阶段分析时，对每个阶段的分析信息都会显示在分析信息窗口中，同时保存在同名的*.out文件中，通过用记事本查看*.out文件确认在哪个施工阶段分析发生奇异或错误，然后使用“另存当前施工阶段为...”功能来检查模型。
分析完成后的警告信息只针对成桥阶段，各施工阶段的详细分析信息需要查看信息窗口的显示内容。
1.2如何导入CAD图形文件？具体问题弯桥的桥梁中心线已在AutoCAD中做好，如何将其导入到MIDAS中？文件〉导入〉AutoCAD DXF文件...问题解答将CAD文件保存为dxf格式，然后在MIDAS/Civil中选择导入AutoCAD文件，然后选择需要导入的图层确认即可。
如图1.2.1所示。
迈达斯教程及使用手册.
01-材料的定义通过演示介绍在程序中材料定义的三种方法。
1、通过调用数据库中已有材料数据定义——示范预应力钢筋材料定义。
2、通过自定义方式来定义——示范混凝土材料定义。
3、通过导入其他模型已经定义好的材料——示范钢材定义。
无论采用何种方式来定义材料,操作顺序都可以按下列步骤来执行:选择设计材料类型(钢材、混凝土、组合材料、自定义→选择的规范→选择相应规范数据库中材料。
对于自定义材料,需要输入各种控制参数的数据,包括弹性模量、泊松比、线膨胀系数、容重等。
02-时间依存材料特性定义我们通常所说的混凝土的收缩徐变特性、混凝土强度随时间变化特性在程序里统称为时间依存材料特性。
混凝土规范图 1 材料定义对话框定义混凝土时间依存材料特性分三步骤操作:1、定义时间依存特性函数(包括收缩徐变函数,强度发展函数 (图 1,图 2 ;2、将定义的时间依存特性函数与相应的材料连接(图 3 ;3、修改时间依存材料特性值(构件理论厚度或体积与表面积比 (图 4 ;图 1 收缩徐变函数图 2 强度发展函数定义混凝土时间依存材料特性时注意事项: 1 、定义时间依存特性函数时,混凝土的强度要输入混凝土的标号强度; 2 、在定义收缩徐变函数时构件理论厚度可以仅输入一个非负数,在建立模型后通过程序自动计算来计算构件的真实理论厚度;3 、混凝土开始收缩时的材龄在收缩徐变函数定义中指定,加载时的混凝土材龄在施工阶段定义中指定(等于单元激活时材龄 +荷载施加时间 ;4 、修改单元时间依存材料特性值时要对所有考虑收缩徐变特性的混凝土构件修改其构件理论厚度计算值。
计算公式中的 a 代表在空心截面在构件理论厚度计算时,空心部分截面周长对构件与大气接触的周边长度计算的影响系数;5 、当收缩徐变系数不按规范计算取值时,可以通过自定义收缩徐变函数来定义混凝土的收缩徐变特性;6 、如果在施工阶段荷载中定义了施工阶段徐变系数,那么在施工阶段分析中将按施工阶段荷载中定义的徐变系数来计算。
迈达斯教程及使用手册.
01-材料的定义通过演示介绍在程序中材料定义的三种方法。
1、通过调用数据库中已有材料数据定义——示范预应力钢筋材料定义。
2、通过自定义方式来定义——示范混凝土材料定义。
3、通过导入其他模型已经定义好的材料——示范钢材定义。
无论采用何种方式来定义材料,操作顺序都可以按下列步骤来执行:选择设计材料类型(钢材、混凝土、组合材料、自定义→选择的规范→选择相应规范数据库中材料。
对于自定义材料,需要输入各种控制参数的数据,包括弹性模量、泊松比、线膨胀系数、容重等。
02-时间依存材料特性定义我们通常所说的混凝土的收缩徐变特性、混凝土强度随时间变化特性在程序里统称为时间依存材料特性。
混凝土规范图 1 材料定义对话框定义混凝土时间依存材料特性分三步骤操作:1、定义时间依存特性函数(包括收缩徐变函数,强度发展函数 (图 1,图 2 ;2、将定义的时间依存特性函数与相应的材料连接(图 3 ;3、修改时间依存材料特性值(构件理论厚度或体积与表面积比 (图 4 ;图 1 收缩徐变函数图 2 强度发展函数定义混凝土时间依存材料特性时注意事项: 1 、定义时间依存特性函数时,混凝土的强度要输入混凝土的标号强度; 2 、在定义收缩徐变函数时构件理论厚度可以仅输入一个非负数,在建立模型后通过程序自动计算来计算构件的真实理论厚度;3 、混凝土开始收缩时的材龄在收缩徐变函数定义中指定,加载时的混凝土材龄在施工阶段定义中指定(等于单元激活时材龄 +荷载施加时间 ;4 、修改单元时间依存材料特性值时要对所有考虑收缩徐变特性的混凝土构件修改其构件理论厚度计算值。
计算公式中的 a 代表在空心截面在构件理论厚度计算时,空心部分截面周长对构件与大气接触的周边长度计算的影响系数;5 、当收缩徐变系数不按规范计算取值时,可以通过自定义收缩徐变函数来定义混凝土的收缩徐变特性;6 、如果在施工阶段荷载中定义了施工阶段徐变系数,那么在施工阶段分析中将按施工阶段荷载中定义的徐变系数来计算。
迈达斯教程
桥梁电算课程讲义编者：张宇辉目录第一章绪论1.1 课程与职业的关系（重要性）1.2 课程的特点（难点）1.3 学习目的1.4 学习内容1.5 学习要求第二章常用桥梁结构分析软件概述2.1 结构力学计算器SM-SOLVER2.2 桥梁博士Dr.bridge2.3 迈达斯Midas Civil2.4 Ansys2.5 其它2.6 工程实例演示第三章桥梁数值计算分析3.1 建模3.2 桥梁荷载介绍3.3 桥梁计算分析3.4 桥梁作用效应组合3.5 桥梁正常使用极限状态验算（自学）3.6桥梁承载能力极限状态验算（自学）第四章上机实践4.1 简支梁桥建模4.2 拱桥建模加载4.3 预应力混凝土梁桥施工阶段分析第一章 绪论1.1 课程与职业的关系（重要性）1.2 课程的特点（难点）1.3 学习目的1.4 学习内容1.5 学习要求1.1 课程与职业的关系（重要性）1 直接相关：本课程将直接应用于以后的生产实践。
（读研、就业）2 针对性：不同的专业，使用的软件不同，对结构设计的要求不同。
3 广泛性：无论以后从事何种职业，都或多或少都会用到本门课程的相关知识。
（科研、设计、施工）1.2课程的特点（难点）1 深厚的理论知识⎪⎪⎭⎪⎪⎬⎫计算机桥梁力学数学 2 实践性强只有通过实践解决实际问题，才能学会。
1.3学习目的掌握桥梁结构分析的基本理论了解桥梁结构分析的一般流程初步了解计算分析软件Midas1.4 学习内容常用桥梁计算软件概述Midas 初级功能桥梁平面杆系模型的建立掌握桥梁荷载效应影响线、恒载内力、活载内力计算荷载效应组合结构强度验算和正常使用性能验算参考教材：《公路钢筋混凝土及预应力混凝土桥涵设计规范》 MIDAS2006使用说明书1.5 学习要求独立完成常规桥梁的计算分析考核要求：理论课成绩=70%随堂测验+30%平时考勤上机课成绩=70%上机考核+30%平时考勤第二章常用桥梁结构分析软件概述2.1 桥梁结构分析的杆系有限单元法2.2 结构力学计算器SM-SOLVER2.3 桥梁博士Dr.bridge2.4 迈达斯Midas Civil2.5 Ansys2.6 其它2.7 工程实例演示2.1 桥梁结构分析的杆系有限单元法桥梁结构分析，可分为总体分析和局部分析两大部分。
Midas_Civil建模过程大全
次成分工具条 主成分工具条 对象选择工具条 屏幕命令按钮
视点命令按钮
状态栏
动态屏幕命令
图3.
默认操作界面组成
主成分工具条与次成分工具条都集成了许多常用的工具按钮，根据须要可很快地实现切换。 第 2 页
西南 交 通 大 学 峨 眉 校 区
CA D 技 术
M i d a w / Ci v i l 建 模 分 析 例 解
图5. §1-4 定义截面 点击 特性值/ 点击 截面
输入材料数据
(次成分工具条->特性)
在类型栏中选择：数据库/用户 截面编号：1 截面形状：工字形截面 在数据库中选择：GB-YB 截面：HM 594x302x14/23 点击
第 4 页
西南 交i d a w / Ci v i l 建 模 分 析 例 解
图6. 输入截面数据
§1-5 输入节点和单元 先简单介绍一下鼠标编辑功能。 在建立、复制节点和单元或者输入荷载等建模过程中，需输入坐标、距离、节点或单元的编号 等数据，此时可使用鼠标点击输入的方式来代替传统的键盘输入方式。 用鼠标点击一下输入栏，其 变为草绿色时，即可使用鼠标编辑功能。 为使用鼠标编辑功能需将捕捉功能激活， 根据需要也可定义用户坐标系 (User-defined Coordi nate System, UCS)。 点栅格是为了方便建模而在UCS的x-y平面内显示的虚拟参照点。激活点栅格捕捉功能，鼠标就 会捕捉距离其最近的参照点。
第二章预应力混凝土梁的施工阶段分析.............................................. 18
第一节概要................................................................................18 §1.1桥梁概况及一般截面................................................................ 18 §1.2预应力混凝土梁的分析步骤.......................................................... 19 §1.3使用的材料及其容许应力............................................................ 20 §1.4荷载.............................................................................. 21 第二节设置操作环境 第三节定义材料和截面 第四节建立结构模型 §4.1利用建立节点和扩展单元的功能来建立单元 §4.2定义结构组、边界条件组和荷载组 §4.3输入边界条件 第五节输入荷载 §5.1建立静力荷载工况 22 22 26 26 26 28 29 29
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

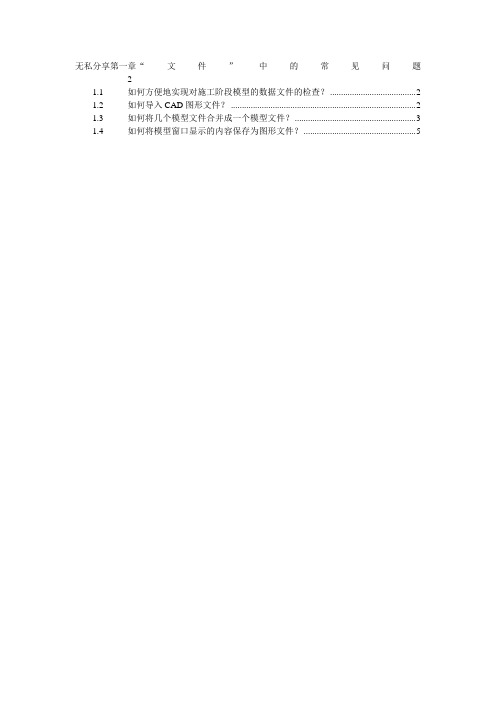

无私分享第一章“文件”中的常见问题2
1.1 如何方便地实现对施工阶段模型的数据文件的检查？ (2)
1.2 如何导入CAD图形文件？ (2)
1.3 如何将几个模型文件合并成一个模型文件？ (3)
1.4 如何将模型窗口显示的内容保存为图形文件？ (5)
第一章“文件”中的常见问题
1.1如何方便地实现对施工阶段模型的数据文件的检查？
具体问题
本模型进行施工阶段分析，在分析第一施工阶段时出现“W ARNING : NODE NO. 7 DX DOF MAY BE SINGULAR”，如下图所示。
但程序仍显示计算成功结束，并没有给出警告提示，如何仅导出第一施工阶段的模型进行数据检查？
图1.1.1 施工阶段分析信息窗口警告信息
相关命令
文件〉另存当前施工阶段为...
问题解答
模型在第一施工阶段，除第三跨外，其他各跨结构都属于机动体系（缺少顺桥向约束），因此在进行第一施工阶段分析时，程序提示结构出现奇异；而在第二施工阶段，结构完成体系转换，形成连续梁体系，可以进行正常分析。
在施工阶段信息中选择第一施工阶段并显示，然后在文件中选择“另存当前施工阶段为...”功能将第一施工阶段模型导出，然后对导出的模型进行数据检查即可。
相关知识
施工阶段分析时，对每个阶段的分析信息都会显示在分析信息窗口中，同时保存在同名的*.out文件中，通过用记事本查看*.out文件确认在哪个施工阶段分析发生奇异或错误，然后使用“另存当前施工阶段为...”功能来检查模型。
分析完成后的警告信息只针对成桥阶段，各施工阶段的详细分析信息需要查看信息窗口的显示内容。
1.2如何导入CAD图形文件？
具体问题
弯桥的桥梁中心线已在AutoCAD中做好，如何将其导入到MIDAS中？
文件〉导入〉AutoCAD DXF文件...
问题解答
将CAD文件保存为dxf格式，然后在MIDAS/Civil中选择导入AutoCAD文件，然后选择需要导入的图层确认即可。
如图1.2.1所示。
图1.2.1 MIDAS导入CAD文件图1.2.2 可导入的数据文件
相关知识
在导入AutoCAD的dxf文件时，程序可以导入直线（L）、多段线（P）、三维网格曲面，分别对应杆系单元和板单元。
一条直线对应MIDAS程序中的一个杆系单元；直线的两端点对应MIDAS程序中的两个节点；三维网格曲面的一个曲面对应MIDAS程序的一个板单元。
MIDAS/Civil不仅可以与AutoCAD文件实现数据共享，还可以导入SAP2000和STAAD2000的数据文件。
如图1.2.2所示。
1.3如何将几个模型文件合并成一个模型文件？
具体问题
人行桥的梯道部分和桥身部分分别建模，如何将两个模型合并为一个模型文件？
相关命令
文件〉合并数据文件...
打开其中一个模型文件，然后选择“合并数据文件”功能，搜索要合并的另一个模型文件，选择要合并的内容，并指定被合并模型的原点在当前模型中的坐标和模型的旋转角度，即可将两个模型合并为一个模型。
操作如图1.3.1所示。
图1.3.1 合并数据文件
图1.3.2 合并数据前拱身模型
图1.3.3 合并数据前梯道模型
图1.3.4 合并后人行拱桥模型
相关知识
对于复杂模型，可以将模型分为几部分分别建模，然后通过“合并数据文件”命令将多个模型整合为一个模型。
“合并多个数据文件”命令所合并的是模型的单元和节点数据，对于模型的边界条件、荷载条件需要对整合后的模型进行再定义或再编辑。
在合并数据文件时，为保证两个模型的衔接位置准确，被导入模型的原点在当前模型中的位置要准确确定。
通常在被合并的模型建模时，可以选择衔接点作为原点位置，这样在合并数据文件时，被合并模型的原点位置即为当前模型的衔接点位置。
或者将合并数据中模型导入后插入点选择原来当前模型的位置，然后将导入的模型通过单元或节点的移动将模型准确定位。
1.4如何将模型窗口显示的内容保存为图形文件？
具体问题
在编辑计算书过程中，需要插入许多与模型相关的图形文件，如何将模型保存为可编辑的图形文件呢？
相关命令
文件〉生成图形文件
问题解答
调整好模型窗口中的显示内容，选择生成图形文件命令，指定图形文件的文件类型、文件名称、文件保存路径后，即可将模型窗口中点模型文件保存为图形文件。
相关知识
程序可以生成多种图形文件类型，如图1.4.1所示。
图1.4.1 MIDAS可以生成的图形文件。
