光耦的应用电路设计原理
光耦硬件电路设计
光耦硬件电路设计一、引言光耦是一种常用的电子元件，能够实现电气信号和光信号之间的隔离和互联。
在电路设计中，光耦被广泛应用于各种领域，如电源隔离、信号隔离、噪声滤除等。
本文将介绍光耦的基本原理以及光耦硬件电路设计的相关内容。
二、光耦的基本原理光耦是由发光二极管（LED）和光敏晶体管（光电二极管）组成的。
当LED被正向偏置时，通过LED产生的光线可以激发光敏晶体管的导通，从而实现输入信号到输出信号的转换。
光敏晶体管具有较高的灵敏度和响应速度，能够在微秒级别完成光信号的转换。
三、光耦的类型及应用根据不同的应用需求，光耦可以分为多种类型，如光电耦、光电隔离器、光电继电器等。
光耦广泛应用于以下领域：1. 电源隔离：光耦能够实现输入电源和输出电源的隔离，有效地防止输入电路中的干扰信号传递到输出电路中，提高系统的稳定性和可靠性。
2. 信号隔离：在一些高精度测量和控制系统中，光耦可以实现输入信号和输出信号之间的隔离，避免信号干扰和误差传递，提高系统的准确性。
3. 噪声滤除：光耦可以将输入信号和输出信号之间的共模噪声隔离，减少电磁干扰和交流干扰对系统的影响，提高信号质量和抗干扰能力。
四、光耦硬件电路设计要点在进行光耦硬件电路设计时，需要考虑以下要点：1. 输入电路设计：输入电路应根据具体的应用需求确定，包括输入电源电压、输入电流等参数的选择和设计。
同时，还需要注意输入电路与光耦之间的匹配，以确保输入信号能够有效地驱动光耦。
2. 输出电路设计：输出电路设计应考虑输出负载、输出电流等参数的选择和设计。
在输出电路设计时，还需要注意输出电路与光耦之间的匹配，以确保输出信号能够稳定地传递到外部电路中。
3. 光耦选型：根据具体的应用需求，选择合适的光耦型号。
在选择光耦时，需要考虑光耦的响应速度、隔离电压、耐压能力等参数，并结合应用环境和工作条件进行综合评估。
4. 隔离和保护措施：在光耦电路设计中，需要考虑隔离和保护措施，以确保光耦能够正常工作并保护其他电路不受损坏。
HCNR201线性光耦的原理与电路设计应用
1. 线形光耦介绍光隔离是一种很经常使用的信号隔离形式。
经常使用光耦器件及其外围电路组成。
由于光耦电路简单，在数字隔离电路或数据传输电路中常经常使用到，如UART协议的20mA电流环。
关于模拟信号，光耦因为输入输出的线形较差，而且随温度转变较大，限制了其在模拟信号隔离的应用。
关于高频交流模拟信号，变压器隔离是最多见的选择，但关于支流信号却不适用。
一些厂家提供隔离放大器作为模拟信号隔离的解决方案，如ADI的AD202，能够提供从直流到几K的频率内提供%的线性度，但这种隔离器件内部先进行电压-频率转换，对产生的交流信号进行变压器隔离，然后进行频率-电压转换取得隔离成效。
集成的隔离放大器内部电路复杂，体积大，本钱高，不适合大规模应用。
模拟信号隔离的一个比较好的选择是利用线形光耦。
线性光耦的隔离原理与一般光耦没有不同，只是将一般光耦的单发单收模式略加改变，增加一个用于反馈的光接受电路用于反馈。
如此，尽管两个光同意电路都是非线性的，但两个光同意电路的非线性特性都是一样的，如此，就能够够通过反馈通路的非线性来抵消直通通路的非线性，从而达到实现线性隔离的目的。
市场上的线性光耦有几中可选择的芯片，如Agilent公司的HCNR200/201，TI子公司TOAS的TIL300，CLARE的LOC111等。
那个地址以HCNR200/201为例介绍2. 芯片介绍与原理说明HCNR200/201的内部框图如下所示其中一、2引作为隔离信号的输入，3、4引脚用于反馈，五、6引脚用于输出。
一、2引脚之间的电流记作IF，3、4引脚之间和五、6引脚之间的电流别离记作IPD1和IPD2。
输入信号通过电压-电流转化，电压的转变体此刻电流IF 上，IPD1和IPD2大体与IF成线性关系，线性系数别离记为K1和 K2,即K1与K2一样很小（HCNR200是%），而且随温度转变较大（HCNR200的转变范围在%到%之间），但芯片的设计使得 K1和K2相等。
8脚光耦的作用及工作原理
8脚光耦的作用及工作原理
在现代电子产品中，光电器件扮演着至关重要的角色，其中的光耦更是一种被广泛应用的器件。
8脚光耦作为其中的一种类型，在各种电路设计中都扮演着重要的作用。
光耦的作用
光耦（光电耦合器件）是一种利用光电效应的器件，可以将输入端的光信号转换为输出端的电信号。
8脚光耦在电路设计中常用于隔离和传输信号，起到了隔离、传输和放大信号的作用。
它的存在大大提高了数字电路与模拟电路之间、高压与低压之间的隔离效果，保护了电路中的各个部分。
光耦的工作原理
8脚光耦由发光二极管（LED）和光敏三极管（光电晶体管）组成，LED接收输入端发送的电信号并将其转换为光信号，光信号经过隔离后作用于光敏三极管，激发了三极管中的电荷载流子，导致电压、电流的变化。
这样，输入端的信号就被成功转换为输出端的电信号，实现了信号的隔离和传输。
8脚光耦在电路设计中的应用
在电路设计中，8脚光耦常用于隔离数字信号和模拟信号，如在逆变器、功放等电路中。
通过8脚光耦，可以实现输入端和输出端的隔离，有效防止信号干扰和短路，保护电路元件，提高电路的稳定性和可靠性。
此外，8脚光耦还可以用于电路的开关控制、信号隔离、电平转换等功能。
在工业控制、通讯设备、医疗器械等领域都有着广泛的应用。
总的来说，8脚光耦作为一种重要的光电器件，在现代电子产品中扮演着不可替代的角色。
通过光信号的转换和隔离作用，它为电路设计提供了一种稳定可靠的解决方案，保障了电子产品的正常运行和数据传输的准确性。
1。
光耦电路应用

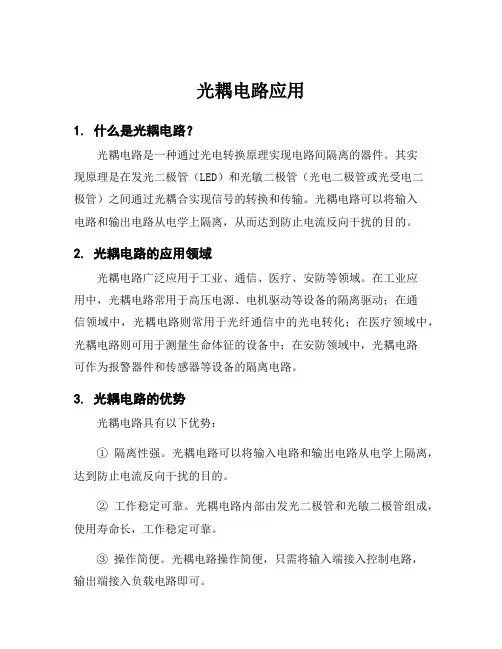

光耦电路应用
1. 什么是光耦电路？
光耦电路是一种通过光电转换原理实现电路间隔离的器件。
其实
现原理是在发光二极管（LED）和光敏二极管（光电二极管或光受电二
极管）之间通过光耦合实现信号的转换和传输。
光耦电路可以将输入
电路和输出电路从电学上隔离，从而达到防止电流反向干扰的目的。
2. 光耦电路的应用领域
光耦电路广泛应用于工业、通信、医疗、安防等领域。
在工业应
用中，光耦电路常用于高压电源、电机驱动等设备的隔离驱动；在通
信领域中，光耦电路则常用于光纤通信中的光电转化；在医疗领域中，光耦电路则可用于测量生命体征的设备中；在安防领域中，光耦电路
可作为报警器件和传感器等设备的隔离电路。
3. 光耦电路的优势
光耦电路具有以下优势：
① 隔离性强。
光耦电路可以将输入电路和输出电路从电学上隔离，达到防止电流反向干扰的目的。
② 工作稳定可靠。
光耦电路内部由发光二极管和光敏二极管组成，使用寿命长，工作稳定可靠。
③ 操作简便。
光耦电路操作简便，只需将输入端接入控制电路，
输出端接入负载电路即可。
4. 总结
光耦电路是一种功能强大的电子器件，广泛应用于各个领域中。
它具有隔离性强、工作稳定可靠、操作简便等优点，是电子电路设计和电器设备安全保护的有效工具。
光耦隔离实现电压转换电路
光耦隔离实现电压转换电路1. 概述光耦隔离是一种常用的电气隔离技术，其原理是通过光学元件将输入信号和输出信号隔离开来，从而实现信号的电气隔离和转换。
光耦隔离电路常用于解决电气隔离和电压转换的问题，广泛应用于工业控制、仪器仪表和通信等领域。
本文将详细介绍光耦隔离实现电压转换电路的原理、设计和应用。
2. 原理光耦隔离电路由输入端、光电转换器、输出端三部分组成。
输入端接收待转换的电压信号，经过光电转换器转换为光信号，然后通过光电转换器输出端将光信号转换为电压信号输出。
光电转换器通常由发光二极管（LED）和光敏三极管（光电晶体管）组成。
LED作为光源，当输入信号电压施加在LED上时，LED会发光。
光敏三极管作为光电转换器，当光照射到光敏三极管时，会产生电流，输出对应的电压信号。
光耦隔离电路能够实现电气隔离的原因在于光信号的传输不受电气信号的影响，光信号的传输速度快，抗干扰能力强。
因此，通过光耦隔离电路可以将输入信号和输出信号完全隔离开来，从而实现电气隔离和电压转换。
3. 设计光耦隔离电路的设计需要考虑以下几个方面：3.1 输入端电路设计输入端电路主要用于接收待转换的电压信号。
在设计输入端电路时，需要考虑输入信号的电压范围、输入阻抗和输入保护等问题。
输入信号的电压范围决定了输入端电路的工作电压范围，需要根据实际应用场景选择合适的元件。
输入阻抗决定了输入端电路对输入信号的影响程度，一般要尽量选择高阻抗元件，以免影响待转换信号的准确性。
输入保护电路可以用于保护输入端电路免受过压、过流等异常情况的影响。
3.2 光电转换器选型和参数计算光电转换器的选型和参数计算是光耦隔离电路设计的关键步骤。
首先需要选择合适的LED和光敏三极管。
LED的选择需要考虑其工作电流和发光强度，一般选择工作电流较小、发光强度较高的LED。
光敏三极管的选择需要考虑其灵敏度和响应速度，一般选择灵敏度高、响应速度快的光敏三极管。
参数计算方面，需要根据输入信号的电压范围和光敏三极管的灵敏度来确定LED的工作电流。
光耦电路原理
光耦电路原理
光耦电路是一种将输入和输出电路相互隔离的电子设备。
它由一个光敏元件和一个光发射器组成。
光敏元件通常是光敏二极管或光敏晶体管，而光发射器通常是发光二极管或激光二极管。
光耦电路的工作原理是利用光敏元件对光信号的敏感性。
当输入电路中的电压发生变化时，会引起光敏元件中的光敏二极管或光敏晶体管产生相应的光信号。
这个光信号经过光发射器发射出去，然后被输出电路中的光敏元件接收。
输出电路中的光敏元件也可以是光敏二极管或光敏晶体管，其敏感性与输入电路中的光敏元件相似。
当输出电路中的光敏元件接收到光信号后，会产生相应的电流或电压信号。
之所以使用光耦电路，是因为它可以实现输入和输出电路的电气隔离。
这种隔离可以防止输入电路中的干扰信号传递到输出电路中，从而保护输出电路的正常工作。
另外，光耦电路还具有高速传输、抗电磁干扰和宽工作温度范围等优点。
总结起来，光耦电路通过光敏元件和光发射器的配合，实现了输入和输出电路之间的电气隔离。
它可以在许多电子设备中起到信号转换和隔离的作用，保证信号的稳定传输。
光耦的使用方法有哪些
光耦的使用方法有哪些光耦是一种将输入光信号转换为输出电信号的器件，通常由发光二极管（LED）和光敏二极管（光电晶体管）构成。
光耦广泛应用于电子电路中，用于实现输入和输出之间的电气隔离，提高系统的稳定性和安全性。
以下是光耦的使用方法及其在电路中的应用：1. 光耦的基本原理光耦的工作原理是利用发光二极管产生的光信号激发光敏二极管，从而在光敏二极管中产生电信号。
通过控制输入光信号的强弱，可以在输出端获得相应的电信号，实现电气隔离的功能。
2. 使用光耦实现电气隔离在一些需要隔离输入和输出信号的电路中，可以使用光耦来进行电气隔离。
例如，在控制系统中，可以使用光耦将控制信号与执行部分隔离，以避免干扰和提高系统的稳定性。
3. 光耦的应用于继电器驱动光耦常用于继电器的驱动电路中，通过光耦隔离输入信号与继电器的控制端，可以实现对继电器的远程控制。
这种应用方式能够有效减少电气干扰，提高系统的可靠性。
4. 光耦的应用于开关控制在一些需要隔离输入信号与开关控制电路的应用中，可以使用光耦来实现隔离。
通过光耦输出的电信号来控制开关电路，同时保证输入信号与开关电路之间的电气隔离，确保系统安全稳定运行。
5. 使用光耦进行信号隔离与传输光耦还常用于信号隔离与传输的应用场景中。
例如，将传感器反馈的信号通过光耦隔离传输到主控制器，可以确保传感器信号不会影响到主控制器的正常运行，提高系统的可靠性。
6. 小结总的来说，光耦作为一种用于实现电气隔离的器件，在电子电路中有着广泛的应用。
通过合理地设计和使用光耦，可以实现输入输出信号的隔离，提高系统的稳定性和安全性，是电子电路设计中常用的重要元件之一。
光耦的原理
光耦的原理光耦是一种将光学和电子学相结合的器件，它由发光二极管和光敏三极管组成。
光耦的原理是利用发光二极管发出的光信号，通过光敏三极管将光信号转换成电信号，从而实现光和电的相互转换。
光耦在电子设备中起着重要的作用，它可以实现电路隔离、信号传输、电气隔离等功能。
接下来，我们将详细介绍光耦的原理及其应用。
光耦的原理。
光耦的原理基于半导体材料的特性，利用半导体材料的光电效应实现光信号到电信号的转换。
发光二极管是光耦的光源，当有电流通过时，发光二极管会发出光信号。
光敏三极管是光耦的接收器件，它可以将光信号转换成电信号。
当发光二极管发出光信号照射到光敏三极管上时，光敏三极管中的光敏材料会吸收光信号并产生电子-空穴对，从而产生电流。
这样就实现了光信号到电信号的转换。
光耦的应用。
光耦广泛应用于电子设备中，其中最常见的用途是实现电路隔离。
由于光耦可以将输入端和输出端完全隔离开，因此可以有效地避免输入端和输出端之间的电气隔离问题。
此外，光耦还可以用于实现信号传输。
在一些噪声较大的环境中，使用光耦可以有效地减小信号的干扰，提高信号的传输质量。
此外，光耦还可以用于实现电气隔离，保护电子设备和人身安全。
总结。
光耦作为一种将光学和电子学相结合的器件，具有独特的工作原理和广泛的应用领域。
通过发光二极管和光敏三极管的相互作用，光耦可以实现光信号到电信号的转换，从而在电子设备中发挥重要作用。
在实际应用中，光耦不仅可以实现电路隔离、信号传输，还可以实现电气隔离等功能，为电子设备的安全运行提供了保障。
希望通过本文的介绍，能够让大家对光耦有更深入的了解，为其在实际应用中发挥更大的作用提供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光耦的应用电路设计原理
引言
光耦（光电耦合器）是一种电光转换器，可以将电信号转换为光信号或者将光
信号转换为电信号。
它由发光二极管（LED）和光敏三极管（光敏电阻）组成，通
过一根透明的光导线将两者连接起来。
在电路设计中，光耦常常被用于电气隔离、信号传输和非接触式传感器等方面。
本文将介绍光耦的应用电路设计原理。
光耦的基本原理
光耦的基本原理是利用发光二极管（LED）发出的光信号，经过光导线传输到
光敏三极管（光敏电阻），进而产生电信号。
其中，LED和光敏三极管之间通过
透明的光导线（光纤）连接。
当LED处于导通状态时，会发出光信号。
而光敏三
极管对光信号非常敏感，一旦接收到光信号，会导致电阻值产生变化。
光耦的应用电路设计原理
光耦的应用电路设计原理主要包括驱动电路和接收电路两个部分。
驱动电路用
于控制LED的导通和断开，接收电路用于读取光敏三极管产生的电信号。
驱动电路设计原理
驱动电路是控制LED是否发出光信号的关键。
一般来说，LED需要接入适当
的电流，以保证正常发光。
常见的驱动电路设计有以下几种方式：
•电流驱动方式：通过限流电阻来控制LED的电流，并保持其处于适当的工作状态。
这种方式简单可靠，成本较低，适用于一些低功耗的应用场景。
•PWM驱动方式：采用脉宽调制技术来控制LED的亮度，通过控制脉冲的占空比来调节LED的导通时间，从而实现不同亮度的控制。
这种方式适用于需要控制LED亮度的应用场景。
•恒流驱动方式：采用恒流源电路来保持LED的电流恒定不变，无论输入电压的变化如何，都能够保持LED的工作电流稳定。
这种方式适用于对光输出要求较高的应用场景。
接收电路设计原理
接收电路主要用于读取光敏三极管产生的电信号，并将其转化为电压或者电流
信号。
常见的接收电路设计有以下几种方式：
•直接读取方式：通过将光敏三极管接入一个合适的负载电阻，将输出电压转化为电流信号。
这种方式简单直接，适用于一些简单的光敏传感器应用。
•虚拟接地方式：通过将光敏三极管接入一个虚拟接地电阻，将输出电流转化为电压信号，再经过运放等电路放大。
这种方式适用于需要放大输出信号的应用场景。
•差分放大方式：通过差分放大器电路将光敏三极管输出的差分信号转化为电压信号。
这种方式适用于需要抵抗干扰和提高信噪比的应用场景。
光耦应用电路的注意事项
在进行光耦应用电路设计时，需要注意以下几点：
1.驱动电路中的限流电阻要根据LED的参数来选择合适的数值，以确
保LED的工作电流正常。
2.对于PWM驱动方式，需要根据实际需求选择合适的脉冲占空比来控
制LED的亮度。
3.接收电路中的负载电阻和放大器的增益要根据实际需求进行选择，以
确保输出信号的准确性和稳定性。
4.在布局设计时，LED和光敏三极管之间的光导线要保持足够的距离，
以避免光信号的串扰和干扰。
总结
光耦的应用电路设计原理涉及到驱动电路和接收电路两个方面。
驱动电路用于
控制LED的导通和断开，接收电路用于读取光敏三极管产生的电信号。
在设计光
耦应用电路时，需要注意选择合适的驱动方式和接收方式，同时注意布局设计和参数选择，以确保电路的正常运行和稳定性。
