水流量传感器原理与应用
传感器在流量监测中的应用
传感器在流量监测中的应用一、引言随着科技的发展和社会的进步，流量监测已成为现代社会中不可或缺的一部分。
在各行各业中，对于流量的准确监测和控制对于运营和管理至关重要。
而传感器作为一种关键技术，被广泛应用于流量监测中。
本文将重点探讨传感器在流量监测中的应用。
二、传感器的原理和类型传感器是一种能够将物理量转化为电信号的装置。
它通过接收来自外界的信号并将其转化为可读取的数据。
在流量监测中，传感器起到了关键作用，可以准确地测量流体通过常规管道或管线的速度和压力等信息。
根据测量原理的不同，流量监测中常用的传感器类型包括：1.1 压力传感器：采用压阻效应或电容效应等原理，测量流体通过管道时产生的压力变化，推导出流量信息。
1.2 涡轮传感器：通过涡轮转速的变化，测量流体通过管道时产生的涡轮力矩，进而计算出流量。
1.3 超声波传感器：利用超声波的反射原理，测量流体在管道中的速度，进而计算出流量。
1.4 热式流量传感器：基于热传导原理，通过测量流体通过管道前后的温度差异，计算出流量。
三、传感器在流量监测中的应用在不同领域和行业中，流量监测都扮演着重要的角色。
以下是传感器在流量监测中的常见应用。
3.1 工业制造在生产过程中，流量监测对于产品的质量和运营效率至关重要。
传感器广泛应用于工业自动化中，例如汽车制造、化工生产等领域。
通过在生产线上设置传感器，可以实时监测原材料的流动情况，提高产品的制造效率和防止生产中的故障。
3.2 城市供水城市供水是现代社会的基础设施之一。
通过在供水管道上安装传感器，可以精确地监测水流的速度和流量，预测供水需求，提高供水系统的稳定性和可靠性。
此外，传感器还能够检测水质，并及时发出警报，确保供水的安全和卫生。
3.3 环境监测流量监测在环境监测中也扮演着重要角色。
例如，在污水处理中，传感器可以测量废水的流量和质量，用于控制和改善处理过程。
在气象观测中，传感器可以测量大气中的风速和风向，用于绘制天气图和预测自然灾害。
燃气热水器产品水流量传感器
（电控篇） 水流量传感器
第一讲 水流量传感器
一、定义 二、原理 三、种类 四、结构 五、功能 六、故障 七、检验
一、定义
水流量传感器就是将流过的水流量转化为 电频率信号的部件。
二、基本原理
水流量传感器是利用霍尔元件的霍尔效应来测量 磁性物理量。在霍尔元件的正极串入负载电阻，同时 通上一定的直流电压（一般为5V）并使电流方向与磁 场方向正交，当水流过通路推动磁性转子转动时，产 生不同磁极的旋转磁场切割磁感应线，产生高低脉冲 电平。转子的转速与水流量成正比，霍尔元件输出的 脉冲信号频率与转子的转速成正比。
四-3、结构-塑料壳体普通水流量传感器
霍尔传感器
涡轮转子、 钢珠
四-3、结构-塑料壳体普通水流量传感器（续）
涡轮转子 （带永久磁铁）
作用： 在水流作用下涡轮转子 转动，带动永久磁铁转 动，产生交变磁场。
五、功能（工作原理）
水流量传感器主要有阀体、水流转子组件、稳流 组件和霍尔元件组成。它装在热水器的进水端用于测量 进水流量。当水流过转子组件时，磁性转子转动，并且 转速随着流量成线性变化。霍尔元件输出相应的脉冲信 号反馈给控制器，由控制器判断水流量的大小，从而控 制热水器的工作。目前水流量传感器为恒温机型必备 配件，控制器通过所采集的水流频率信号，得到水量 数据，从而可以及时调整燃气比例阀，实现快速恒温。 此外，水流量传感器还应用于部分普通烟道及强排机 型，作用与压差式水气联动阀相同，但与水气联动阀 相比启动水流量可以更低，且可以更有效避免干烧。
六、故障-漏水-3
说明： 1、密封圈1破损、毛刺、硬度不达标、尺寸偏小均可能导致漏水。 2、密封端面偏小，无法有效承托密封圈1，密封圈1变形下陷导致漏水。 3、密封盖1破损，可能导致漏水。 4、密封圈2破损或密封胶偏少，外部水可能渗入密封盖1与密封盖2之间 导致霍尔传感器电路板损坏。
霍尔水流量传感器检测方法
霍尔水流量传感器检测方法一、霍尔水流量传感器的原理霍尔水流量传感器通过测量流体通过管道时产生的霍尔效应来实现流量的测量。
其原理是基于霍尔效应，即当导电材料通过磁场时，会在材料两端产生电势差。
在水流量传感器中，磁场由一个或多个永磁体产生，当水流通过传感器时，流体中的离子会产生电流，从而产生电势差。
通过测量电势差的大小，就可以推算出水流的流量。
二、霍尔水流量传感器的工作原理霍尔水流量传感器由霍尔元件、磁场源和信号处理电路组成。
磁场源产生一个恒定的磁场，霍尔元件安装在管道上，并与磁场垂直放置。
当水流通过管道时，离子的电荷运动会产生一个电势差，霍尔元件感应到这个电势差并将其转换为电信号。
信号处理电路对电信号进行放大、滤波和数值处理，最终输出流量值。
三、霍尔水流量传感器的特点1. 非接触式测量：霍尔水流量传感器不需要与流体直接接触，避免了传统机械式流量计容易受到流体腐蚀和堵塞的问题，提高了传感器的稳定性和可靠性。
2. 高精度：霍尔元件对电势差的测量精度较高，能够实现对小流量的准确测量。
3. 适用范围广：霍尔水流量传感器适用于各种液体介质的流量测量，包括清水、污水、油类等。
4. 抗干扰能力强：传感器采用了专门的信号处理电路，能够有效抑制外界干扰。
5. 体积小巧：由于采用了微型电子元件，霍尔水流量传感器体积小巧，方便安装和维护。
四、霍尔水流量传感器的应用1. 工业流程控制：霍尔水流量传感器广泛应用于工业领域的流体流量控制和监测，如化工、制药、食品加工等行业。
2. 水处理设备：在供水、给排水等水处理设备中，霍尔水流量传感器用于监测水流量，实现对水质和水量的控制。
3. 环境监测：霍尔水流量传感器可用于监测地下水、河流和湖泊等水体的流量，为环境监测提供数据支持。
4. 家用电器：一些家用电器，如洗衣机、洗碗机等，也会使用霍尔水流量传感器进行水流量的测量和控制。
总结：霍尔水流量传感器是一种基于霍尔效应原理的流量测量装置，具有非接触式测量、高精度、抗干扰能力强等优点。
yf-s201c水流量工作原理
一、概述yf-s201c水流量传感器是一种常用的流量检测装置，其工作原理是通过测量流体通过传感器的速度和截面积来计算出流量大小。
本文将对yf-s201c水流量传感器的工作原理进行详细介绍。
二、传感器结构yf-s201c水流量传感器主要由入口、出口、旋转部件、传感器芯片和输出信号端口组成。
流体从入口进入传感器，流经旋转部件产生旋转运动，传感器芯片通过感应旋转的速度来确定流体的速度，从而计算出流量大小。
三、测量原理1. 流速测量yf-s201c水流量传感器采用了涡街测量原理，通过精确测量旋转部件的转速来获取流体的速度。
传感器芯片对旋转部件进行感应，并转换成电信号输出，通过信号处理模块来测量旋转的速度，从而得到流体的速度。
2. 计算流量传感器通过测量截面积和流体的速度来计算出流量大小，截面积可以通过传感器内部的结构确定，而流体的速度则由传感器芯片测量得到。
根据流量计算公式Flow rate = Area × Velocity，传感器可以准确计算出流体的流量大小。
四、性能特点1. 高精度yf-s201c水流量传感器采用了先进的传感器芯片和信号处理技术，能够实现高精度的流量测量，可以满足各种精密流量检测的应用场景。
2. 耐用稳定传感器采用耐腐蚀材料制作，能够在恶劣的工作环境下稳定工作，具有较长的使用寿命和较高的稳定性。
3. 快速响应yf-s201c水流量传感器具有快速响应的特点，可以实时监测流体的流量变化，对管道内的流量进行快速准确的反馈。
五、应用领域yf-s201c水流量传感器广泛应用于工业自动化控制系统中，用于流体流量的监测和控制，例如水处理系统、化工设备、冷却系统等领域。
六、总结yf-s201c水流量传感器通过测量流体流速和截面积来计算流量大小，具有高精度、耐用稳定、快速响应等特点，广泛应用于工业自动化控制系统中。
希望通过本文对yf-s201c水流量传感器的工作原理的介绍，能够对读者有所帮助。
流量传感器的原理和应用
流量传感器的原理和应用概述流量传感器是一种用于测量流体（液体或气体）流动速度和流量的设备。
它使用各种原理和技术来进行测量，可以应用于多种行业和领域。
本文将介绍流量传感器的原理和应用，并提供一些常见的流量传感器类型和其优缺点。
原理流量传感器的测量原理根据其类型和技术而有所不同。
以下是几种常见的流量传感器原理：1.机械流量计：机械流量计基于测量液体或气体通过管道或管道截面积的变化来计算流速和流量。
常见的机械流量计包括涡轮流量计、涡街流量计和节流装置。
机械流量计适用于粘稠流体和高温环境。
2.电磁流量计：电磁流量计利用法拉第电磁感应原理来测量液体的流量。
它通过在流体中产生一个垂直于流动方向的磁场，并测量液体中感应电动势的大小来计算流速和流量。
电磁流量计适用于导电液体，如水和液体金属。
3.超声波流量计：超声波流量计利用超声波的传播速度与流速的关系来测量液体或气体的流量。
它通过发送和接收超声波脉冲来计算流速和流量。
超声波流量计适用于广泛的液体和气体。
4.热式流量计：热式流量计利用测量流体散热量的变化来计算流速和流量。
它通过在流体中加热一个细丝，并测量细丝的温度变化来计算流速和流量。
热式流量计适用于低流速和低温流体。
应用流量传感器在许多行业和领域中都有广泛的应用。
以下是一些常见的应用领域：1.工业过程控制：流量传感器可用于监测和控制工业流程中的流速和流量，例如化工厂中的原料供应和产品流动。
2.供水和排水系统：流量传感器可用于监测供水和排水系统中的水流量，帮助水务部门管理供水和排水质量和流量。
3.能源管理：流量传感器可用于测量供暖、制冷和通风系统中的液体和气体流量，以帮助优化能源管理和减少能源消耗。
4.医疗设备：流量传感器可用于医疗设备中，如呼吸机、输液器和洗肾机，以监测和控制气体和液体的流量。
5.环境监测：流量传感器可用于监测大气和水体中的气体和液体流量，以帮助环境保护和监测。
流量传感器类型和优缺点下面是几种常见的流量传感器类型和它们的优缺点：1.涡轮流量计：–优点：高精度、线性性好、适用于高温和高粘稠度流体。

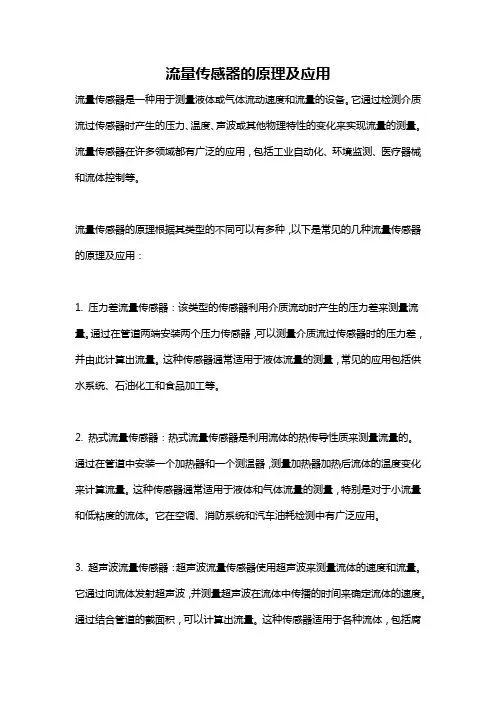

流量传感器的原理及应用
流量传感器的原理及应用流量传感器是一种用于测量液体或气体流动速度和流量的设备。
它通过检测介质流过传感器时产生的压力、温度、声波或其他物理特性的变化来实现流量的测量。
流量传感器在许多领域都有广泛的应用，包括工业自动化、环境监测、医疗器械和流体控制等。
流量传感器的原理根据其类型的不同可以有多种，以下是常见的几种流量传感器的原理及应用：1. 压力差流量传感器：该类型的传感器利用介质流动时产生的压力差来测量流量。
通过在管道两端安装两个压力传感器，可以测量介质流过传感器时的压力差，并由此计算出流量。
这种传感器通常适用于液体流量的测量，常见的应用包括供水系统、石油化工和食品加工等。
2. 热式流量传感器：热式流量传感器是利用流体的热传导性质来测量流量的。
通过在管道中安装一个加热器和一个测温器，测量加热器加热后流体的温度变化来计算流量。
这种传感器通常适用于液体和气体流量的测量，特别是对于小流量和低粘度的流体。
它在空调、消防系统和汽车油耗检测中有广泛应用。
3. 超声波流量传感器：超声波流量传感器使用超声波来测量流体的速度和流量。
它通过向流体发射超声波，并测量超声波在流体中传播的时间来确定流体的速度。
通过结合管道的截面积，可以计算出流量。
这种传感器适用于各种流体，包括腐蚀性介质、高温介质和液体含固体颗粒的介质。
它在化工、水处理和环境监测等领域有广泛应用。
4. 涡轮流量传感器：涡轮流量传感器利用介质流过涡轮时产生的力和涡旋频率来测量流量。
当流体流过涡轮时，涡轮会产生转动，转动的速度与流量成正比。
通过安装磁性传感器来检测涡轮的转速，可以计算出流量。
这种传感器适用于液体和气体的流量测量，常见的应用包括燃气计量、液体供应和航空燃油测量。
以上只是几种常见的流量传感器的原理及应用，实际上还有许多其他类型的流量传感器，如电导流量传感器、旋涡流量传感器和电磁流量传感器等。
每种类型的传感器都有其特点和适用范围，选择合适的流量传感器需要根据具体的应用需求进行评估。
水流量测控系统原理及应用
水流量测控系统原理及应用水流量测控系统是对水流进行实时监测、测量和控制的一种系统。
其原理是通过传感器检测水流的相关参数，经过信号处理和数据分析，得到准确的水流量。
然后根据需要，通过控制设备实现对水流的自动调节和控制。
水流量测控系统主要应用于水力发电、供水、排水、农田灌溉等领域。
水流量测控系统的工作原理如下：1. 传感器检测：系统通过安装在水流路径上的传感器，例如流量计，压力传感器等，来实时检测水流的相关参数，如流速、流量、压力等。
2. 信号处理：传感器检测到的信号通过模拟信号转换为数字信号，并经过滤波、放大、AD转换等处理，以便传输和处理。
3. 数据分析：系统将经过信号处理的数据进行分析，计算得到准确的水流量，可以根据需要进行流量的加权平均、最大值、最小值等统计分析。
4. 控制操作：根据实时监测到的水流量数据和设定的控制参数，系统可以自动进行控制操作，如启动和停止水泵、调节阀门的开度等，以实现对水流量的控制。
水流量测控系统的应用主要包括以下几个方面：1. 水力发电：水力发电是利用水流动能产生电能的一种方式，水流量测控系统可以实时监测和控制水流，保证发电机组的正常运行。
系统可以将水流量数据反馈给发电机组控制系统，以调节发电机组的负荷和运行状态，实现稳定的发电效果。
2. 供水：供水系统需要提供稳定的水流量，以满足居民、工业和农业的用水需求。
水流量测控系统可以实时监测和调节供水管道的流量，快速调节供水泵的运行状态，以适应不同的供水需求。
3. 排水：排水系统需要及时排除雨水、废水等，以保证城市的正常运行和环境的卫生。
水流量测控系统可以实时监测和控制排水管道的流量，及时调节排水泵的运行，确保排水系统的稳定和高效运行。
4. 农田灌溉：农田灌溉需要根据作物的需水量和土壤湿度等因素，精确控制灌溉水流量，以保证作物的正常生长。
水流量测控系统可以实时监测土壤湿度和水流量，根据灌溉计划自动控制灌溉系统的运行，实现灌溉的精确和节水的效果。
水流传感器工作原理
水流传感器工作原理水流传感器是一种常用于测量液体流动的设备，它可以在许多不同的应用领域中使用，例如工业控制、环境监测和家用设备等。
水流传感器的工作原理是基于流体力学和电子技术的原理相结合，本文将详细介绍水流传感器的工作原理及其应用。
一、水流传感器的工作原理水流传感器的工作原理基于流体力学中的恩劳定理，它利用液体在管道中的流动所产生的压力差来测量流量。
一般来说，水流传感器由一个流体通道、一个压力传感器和一个信号处理器组成。
流体通道是水流传感器中最关键的部件之一，它的形状和尺寸会直接影响流体流动的速度和压力。
通常情况下，流体通道是一个具有特定形状和长度的管道，它能够引导液体的流动并产生流速和流量的变化。
压力传感器是水流传感器中另一个重要的组成部分，它用于测量液体流动中产生的压力差。
压力传感器一般由微机电系统（MEMS）技术制成，具有高精度和高灵敏度的特点。
当液体流经流体通道时，会产生不同的压力，压力传感器能够将这些压力变化转换为电信号。
信号处理器是水流传感器中起到数据处理和信号放大的作用。
它接收压力传感器输出的电信号，并按照设定的算法进行处理，最终输出与流量相关的电信号或数字信号。
信号处理器通常由微处理器、模数转换器和滤波器等电子元件组成。
二、水流传感器的应用水流传感器在工业控制和自动化领域中有着广泛的应用。
它可以用于监测和控制液体的流量，以实现系统的稳定运行和节能优化。
例如，在供水系统中，水流传感器可以用于测量和控制水的流量，根据实际需求进行供水调节，确保供水系统的正常运行。
此外，水流传感器还可以用于环境监测和污水处理等领域。
在环境监测中，水流传感器可以用于检测污水排放和水质监测等，以保护环境和人类健康。
在污水处理中，水流传感器可用于监测和控制处理设备中的液体流量，确保污水处理过程的有效进行。
在家用设备中，水流传感器也有广泛的应用。
例如，洗衣机和洗碗机等家电设备中常配备有水流传感器，用于检测和控制水的流量，以实现设备的正常运行和故障保护。
流量传感器的原理和应用实验报告
流量传感器的原理和应用实验报告1. 引言流量传感器是一种用于测量流体在管道中流动速度和体积的设备。
在工业和科研领域中，流量传感器扮演着重要的角色。
本实验报告将介绍流量传感器的工作原理、实验设计和应用领域。
2. 原理流量传感器基于不同的原理来测量流体的流动速度和体积。
以下是其中几种常见的原理：2.1 热式传感器热式传感器通过测量流体流过一个加热元件时的温度差来计算流量。
流体的流动会带走加热元件周围的热量，从而导致温度差。
利用传感器测量温度差的变化，可以确定流体的流速。
2.2 质量流量计质量流量计基于质量守恒定律，通过测量流体通过传感器的质量来计算流量。
传感器通常包含一个敏感的振动管或弯曲管道，并通过测量流体流过这些管道时的压力变化来计算质量流量。
2.3 电磁式传感器电磁式传感器基于法拉第定律，通过测量流体通过一个磁场时的电压变化来计算流量。
传感器通常包含一个带有电极的管道，当流体通过管道时，电压的变化与流量成正比。
3. 实验设计为了验证流量传感器的原理，我们设计了以下实验：3.1 实验材料•流量传感器•流体供应装置•数据采集系统3.2 实验步骤1.将流量传感器安装在流体供应装置上。
2.通过数据采集系统连接传感器，并设置合适的采样频率。
3.调节流体供应装置的流量，并记录传感器输出的流量值。
4.重复步骤3，以获得不同流量下的传感器输出。
3.3 实验数据分析通过实验数据的分析，我们可以验证流量传感器的原理是否正确，并得出以下结论： - 不同原理的传感器在相同条件下的测量结果是否一致。
- 流量传感器的线性范围和灵敏度。
- 流量传感器的精度和稳定性。
4. 应用领域流量传感器在许多领域中有广泛的应用，包括但不限于以下几个方面：4.1 工业自动化流量传感器在工业自动化中被用于监测和控制流体的流量。
例如，在化工厂中，流量传感器可以用于测量原料的流量，以确保生产过程的稳定性。
4.2 环境监测流量传感器在环境监测中被用于测量水流的速度和体积。
水流传感器工作原理
水流传感器工作原理
水流传感器是一种用于检测和测量液体流动的装置，它可以广泛应用于工业自动化、水处理、环境监测等领域。
水流传感器的工作原理主要基于流体力学和电磁感应原理，下面将详细介绍水流传感器的工作原理。
首先，水流传感器通常由一个流体通道和一个传感器组成。
当液体流经流体通道时，会产生一定的压力或流速，传感器可以通过测量这些参数来判断液体的流动情况。
其中，一种常见的水流传感器是基于热敏电阻原理的，当液体流过热敏电阻时，由于液体的流动会带走热量，从而导致热敏电阻的温度下降，通过测量电阻值的变化可以确定液体的流速。
其次，水流传感器还可以采用电磁感应原理进行工作。
当液体流经传感器时，会产生一个涡流，这个涡流会改变传感器周围的磁场分布，从而引起传感器输出信号的变化。
通过测量这个信号的变化，可以确定液体的流速和流量。
除了上述两种原理，还有一些水流传感器采用超声波、光电等原理进行工作。
无论采用何种原理，水流传感器的工作原理都是基
于测量液体流动时产生的各种物理量的变化，然后通过转换和处理这些信号来判断液体的流速和流量。
总的来说，水流传感器的工作原理是通过测量液体流动时产生的各种物理量的变化来判断流速和流量。
不同类型的水流传感器可能采用不同的原理，但其核心思想都是一致的。
水流传感器的工作原理不仅在工业自动化和水处理领域有重要应用，也为环境监测和科学研究提供了重要的技术支持。
随着科学技术的不断进步，相信水流传感器的工作原理和性能将会得到进一步的提升和完善。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水流量传感器原理与应用
一基本原理
水流量传感器是利用霍尔元件的霍尔效应来测量磁性物理量。
在霍尔元件的正极串入负载电阻，同时通上5V的直流电压并使电流方向与磁场方向正交。
当水通过涡轮开关壳推动磁性转子转动时，产生不同磁极的旋转磁场，切割磁感应线，产生高低脉冲电平。
由于霍尔元件的输出脉冲信号频率与磁性转子的转速成正比，转子的转速又与水流量成正比，根据水流量的大小启动燃气热水器。
其脉冲信号频率的经验公式见式(1)。
f=8．1q-3 (1)
式中：f—脉冲信号频率，H2
q—水流量，L／min
由水流量传感器的反馈信号通过控制器判断水流量的值。
根据燃气热水器机型的不同，选择最佳的启动流量，可实现超低压(0．02MPa以下)启动。
二工作原理
水流量传感器主要由铜阀体、水流转子组件、稳流组件和霍尔元件组成(见图1)。
它装在热水器的进水端用于测量进水流量。
当水流过转子组件时，磁性转子转动，并且转速随着流量成线性变化。
霍尔元件输出相应的脉冲信号反馈给控制器，由控制器判
断水流量的大小，调节控制比例阀的电流，从而通过比例阀控制燃气气量，避免燃气热水器在使用过程中出现夏暖冬凉的现象。
水流量传感器从根本上解决了压差式水气联动阀启动水压高以及翻板式水阀易误动作出现干烧等缺点。
它具有反映灵敏、寿命长、动作迅速、安全可靠、连接方便利启动流量超低(1．5 L／m in)等优点，深受广大用户喜爱。
````````````````````````````````````````````````````````
图1 水流量传感器的结构
水流转子组件主要由涡轮开关壳、磁性转子、制动环组成。
使用水流开关方式时，其性能优于机械式压差盘结构，且尺寸明显缩小。
当水流通过涡轮开关壳，推动磁性转子旋转，不同磁极靠近霍尔元件时霍尔元件导通，离开时霍尔元件断开。
由此，可测量出转子转速。
根据实测的水流量、转子转速和输出信号(电压)的曲线，便可确定出热水器的启动水压，以及启动水压相对应的启动水流量与转子的启动转速。
由控制电路，便可实现当转子转速大于启动转速时热水器启动工作；在转速小于启动转速时，热水器停止工作。
这样热水器启动水压一般设定在0．01 MPa，启动水流量为3～5 L／min(需满足热水器标准对最高温升的限制)。
另外，由于水在永磁材料磁场切割下，变成磁化水，水中的含氧量增加，使人洗浴后感觉清爽。
制动环的作用是停水
时，制止高速旋转的磁性转子转动，终止脉冲信号输出。
控制器接收不到脉冲信号，立即控制燃气比例阀关阀，切断气源，防止干烧。
三水流量传感器与水气联动阀的比较
压差式水气联动阀的缺点是启动水压高，而要想降低启动水压就需要牺牲一定的稳流特性(水压波动时的流量稳定能力)。
为了能使两者兼顾，唯有加大水阀膜片，但这样随着阀体的增大成本会升高，且水流启动压力指标也不能做得太低。
对水流量传感器，在出水端增加稳流组件，利用稳流。
形圈的几何尺寸及物理性能，通过试验成功开发了适用于不同容量热水器的稳流组件，具有很好的稳流特性(进水压力在0．1～0．5MPa变化时，出水量变化在3L／min以内)，保证进水压力变化时，保持流量在一定范围内，达到恒温效果。
比较压差式水气联动阀与水流量传感器，可以看出，前者是机械式，结构较复杂，体积大，但控制电路简单；后者是电气式，结构相对简单，体积小，但控制电路复杂。
更为重要的是前者启动水压较高，水路系统阻力较大，不宜用在10L／min以上的大容量热水器AZ；而后者启动水压低，水路系统阻力小，在10L ／min以上的大容量热水器上已普遍采用。
四结语
近年来，采用水流量传感器测量流量在强排式数码恒温燃气热水器中被大量应用的事实证明，采用水流量传感器具有结构简单、可靠性高、测量范围广等特点。
如果能配合燃气比例阀的气量比例调节，就可以实现燃气热水器在燃烧过程的全自动控制。
