浅议水泥回转窑烧成带温度
水泥回转窑的工作原理和结构
水泥回转窑的工作原理和结构介绍水泥回转窑是水泥生产过程中的重要设备，它通过高温处理原料，在窑内进行物理化学反应，最终产生水泥熟料。
本文将详细介绍水泥回转窑的工作原理和结构。
工作原理水泥回转窑的工作原理如下： 1. 原料进料：原料（如石灰石、粉煤灰、铁矿石等）通过进料设备进入水泥回转窑。
2. 升温区：原料在水泥回转窑中自上而下地流动，经过升温区。
升温区内通常有燃料和燃烧空气，通过燃烧将原料加热到1500°C以上。
3. 煅烧区：在煅烧区，原料经过高温处理，发生物理化学反应，形成水泥熟料。
这个过程主要是熟化石灰石中的矿物，如石英，形成熟料矿物等。
4. 冷却区：煅烧后的水泥熟料通过冷却区进行冷却，以降低其温度，准备进入下一个工艺环节。
5. 出料：冷却后的水泥熟料从水泥回转窑的出料口流出，再经过破碎、磨粉等工序，最终制成水泥产品。
结构水泥回转窑主要由以下几个部分构成： 1. 窑筒：水泥回转窑的主体部分，通常为圆柱形。
窑筒由耐高温材料制成，以抵御高温和腐蚀。
2. 转子：位于窑筒内部并固定在回转窑的轴上，通过驱动装置带动窑筒转动。
转子通常由多个钢制齿轮组成，以确保窑筒的稳定转动。
3. 辊轮：固定在窑筒外侧，起到支撑窑筒和转子的作用。
辊轮通常由钢制制成，具有一定的承重能力。
4. 驱动装置：用于带动转子和窑筒的转动。
驱动装置通常由电机、减速器和联轴器等组成。
5. 进料装置：用于将原料输送到水泥回转窑中。
进料装置通常包括给料斗、螺旋输送机等设备。
6. 出料装置：用于将冷却后的水泥熟料从水泥回转窑中排出。
出料装置通常包括排料板、出料斗等设备。
水泥回转窑的优势水泥回转窑具有以下优势： 1. 高效性：水泥回转窑具有较大的传热面积和高温区的维持时间，能够高效地将原料加热到所需的温度。
2. 灵活性：水泥回转窑可以通过调整进料量、进料位置和窑转速来控制生产过程，以适应不同的原料和生产要求。
3. 稳定性：水泥回转窑具有良好的稳定性和可靠性，可以连续稳定地生产高质量的水泥熟料。

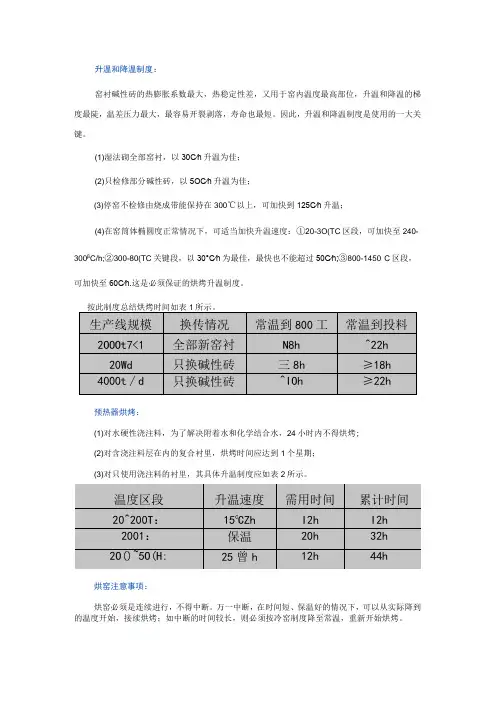

水泥回转窑用耐火材料使用规程
升温和降温制度：窑衬碱性砖的热膨胀系数最大，热稳定性差，又用于窑内温度最高部位，升温和降温的梯度最陡，温差压力最大，最容易开裂剥落，寿命也最短。
因此，升温和降温制度是使用的一大关键。
(1)湿法砌全部窑衬，以30C∕h升温为佳；(2)只检修部分碱性砖，以5OC∕h升温为佳；(3)停窑不检修由烧成带能保持在300℃以上，可加快到125C∕h升温；(4)在窑筒体椭圆度正常情况下，可适当加快升温速度：①20-3O(TC区段，可加快至240-300βC/h;②300-80(TC关键段，以30°C∕h为最佳，最快也不能超过50C∕h;③800-1450°C区段，可加快至60C∕h.这是必须保证的烘烤升温制度。
预热器烘烤：(1)对水硬性浇注料，为了解决附着水和化学结合水，24小时内不得烘烤;(2)对含浇注料层在内的复合衬里，烘烤时间应达到1个星期；(3)对只使用浇注料的衬里，其具体升温制度应如表2所示。
烘窑注意事项：烘窑必须是连续进行，不得中断。
万一中断，在时间短、保温好的情况下，可以从实际降到的温度开始，接续烘烤；如中断的时间较长，则必须按冷窑制度降至常温，重新开始烘烤。
烘窑期间，应按烘窑制度转窑，力求烧成带内砖各处温度均匀，保证窑筒体中心线规整，椭圆度正常。
停窑而不换成时，必须慢冷以保证窑衬安全。
应在停窑后用辅助传动间隙转窑，并停高温风机且关闭阀门，维持最小负压(例如在排风机处为30I1In1H20),经24h后方可打开窑门来加快冷却。
对于传统小窑，蓄热量小及密闭条件差，冷却时间可以适当缩短，停窑时立即关闭高温风机阀门，使高温风机保持空转，等窑皮和窑料表面变黑，不见红料，方可逐步开大阀门用排风机冷窑(抽风快冷)。
达到窑皮及窑料变黑，大致需要5-8h不等。
挂窑皮及保护窑皮：在正常窑皮保护下，碱性豉表面温度低，无窑皮的1400°C左右降到600C左右，砖内温度梯度显著平缓，显著地抑制了渗入变质的破坏作用，有效延长了碱性砖的寿命。

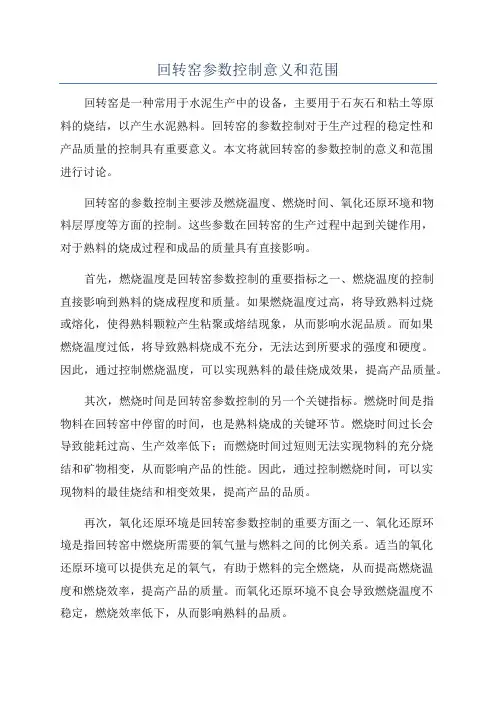

回转窑参数控制意义和范围
回转窑参数控制意义和范围回转窑是一种常用于水泥生产中的设备，主要用于石灰石和粘土等原料的烧结，以产生水泥熟料。
回转窑的参数控制对于生产过程的稳定性和产品质量的控制具有重要意义。
本文将就回转窑的参数控制的意义和范围进行讨论。
回转窑的参数控制主要涉及燃烧温度、燃烧时间、氧化还原环境和物料层厚度等方面的控制。
这些参数在回转窑的生产过程中起到关键作用，对于熟料的烧成过程和成品的质量具有直接影响。
首先，燃烧温度是回转窑参数控制的重要指标之一、燃烧温度的控制直接影响到熟料的烧成程度和质量。
如果燃烧温度过高，将导致熟料过烧或熔化，使得熟料颗粒产生粘聚或熔结现象，从而影响水泥品质。
而如果燃烧温度过低，将导致熟料烧成不充分，无法达到所要求的强度和硬度。
因此，通过控制燃烧温度，可以实现熟料的最佳烧成效果，提高产品质量。
其次，燃烧时间是回转窑参数控制的另一个关键指标。
燃烧时间是指物料在回转窑中停留的时间，也是熟料烧成的关键环节。
燃烧时间过长会导致能耗过高、生产效率低下；而燃烧时间过短则无法实现物料的充分烧结和矿物相变，从而影响产品的性能。
因此，通过控制燃烧时间，可以实现物料的最佳烧结和相变效果，提高产品的品质。
再次，氧化还原环境是回转窑参数控制的重要方面之一、氧化还原环境是指回转窑中燃烧所需要的氧气量与燃料之间的比例关系。
适当的氧化还原环境可以提供充足的氧气，有助于燃料的完全燃烧，从而提高燃烧温度和燃烧效率，提高产品的质量。
而氧化还原环境不良会导致燃烧温度不稳定，燃烧效率低下，从而影响熟料的品质。
最后，物料层厚度是回转窑参数控制的另一个重要指标。
物料层厚度的控制直接影响到回转窑内的热交换和物料的热传导。
适当的物料层厚度可以提供充足的换热面积，有助于热能的传递和物料的均匀加热，从而提高熟料的烧成效果和产品的质量。
而物料层厚度过大或过小都会导致热交换不充分，影响熟料的质量。
总之，回转窑的参数控制对于提高生产过程的稳定性和产品质量具有重要意义。

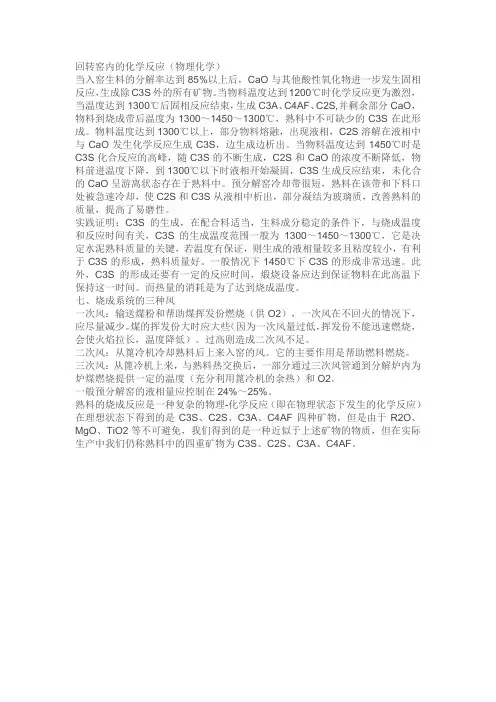

回转窑内的化学反应
回转窑内的化学反应（物理化学）当入窑生料的分解率达到85%以上后，CaO与其他酸性氧化物进一步发生固相反应，生成除C3S外的所有矿物。
当物料温度达到1200℃时化学反应更为激烈，当温度达到1300℃后固相反应结束，生成C3A、C4AF、C2S,并剩余部分CaO，物料到烧成带后温度为1300～1450～1300℃，熟料中不可缺少的C3S在此形成。
物料温度达到1300℃以上，部分物料熔融，出现液相，C2S溶解在液相中与CaO发生化学反应生成C3S，边生成边析出。
当物料温度达到1450℃时是C3S化合反应的高峰，随C3S的不断生成，C2S和CaO的浓度不断降低，物料前进温度下降，到1300℃以下时液相开始凝固，C3S生成反应结束，未化合的CaO呈游离状态存在于熟料中。
预分解窑冷却带很短，熟料在该带和下料口处被急速冷却，使C2S和C3S从液相中析出，部分凝结为玻璃质，改善熟料的质量，提高了易磨性。
实践证明：C3S的生成，在配合料适当，生料成分稳定的条件下，与烧成温度和反应时间有关，C3S的生成温度范围一般为1300～1450～1300℃，它是决定水泥熟料质量的关键，若温度有保证，则生成的液相量较多且粘度较小，有利于C3S的形成，熟料质量好。
一般情况下1450℃下C3S的形成非常迅速。
此外，C3S的形成还要有一定的反应时间，煅烧设备应达到保证物料在此高温下保持这一时间。
而热量的消耗是为了达到烧成温度。
七、烧成系统的三种风一次风：输送煤粉和帮助煤挥发份燃烧（供O2），一次风在不回火的情况下，应尽量减少。
煤的挥发份大时应大些（因为一次风量过低，挥发份不能迅速燃烧，会使火焰拉长，温度降低）。
过高则造成二次风不足。
二次风：从篦冷机冷却熟料后上来入窑的风。
它的主要作用是帮助燃料燃烧。
三次风：从篦冷机上来，与熟料热交换后，一部分通过三次风管通到分解炉内为炉煤燃烧提供一定的温度（充分利用篦冷机的余热）和O2。
一般预分解窑的液相量应控制在24%～25%。

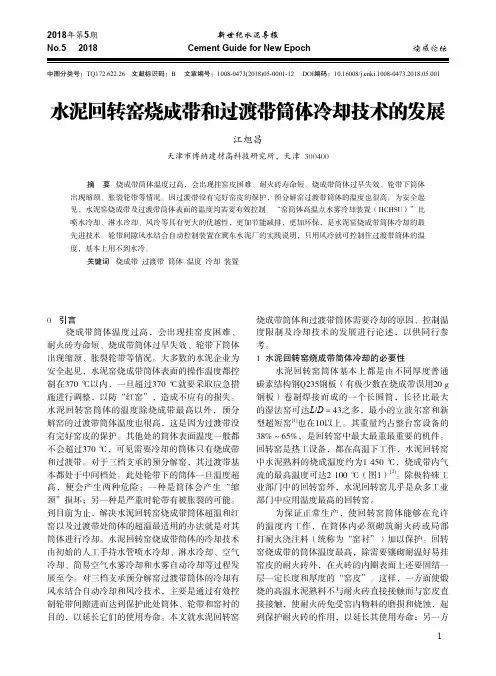

水泥回转窑烧成带和过渡带筒体冷却技术的发展
中图分类号：TQ 72.622.26 文献标识码：B 文章编号： 008-0473(20 8)05-000 - 2 DOI编码： 0. 6008/ki. 008-0473.20 8.05.00水泥回转窑烧成带和过渡带筒体冷却技术的发展江旭昌天津市博纳建材高科技研究所，天津 300400摘 要 烧成带筒体温度过高，会出现挂窑皮困难、耐火砖寿命短、烧成带筒体过早失效、轮带下筒体出现缩颈、胀裂轮带等情况。
因过渡带没有完好窑皮的保护，预分解窑过渡带筒体的温度也很高。
为安全起见，水泥窑烧成带及过渡带筒体表面的温度均需要有效控制。
“窑筒体高温点水雾冷却装置（HCHSU）”比喷水冷却、淋水冷却、风冷等具有更大的优越性，更加节能减排，更加环保，是水泥窑烧成带筒体冷却的最先进技术。
轮带间隙风水结合自动控制装置在冀东水泥厂的实践说明，只用风冷就可控制住过渡带筒体的温度，基本上用不到水冷。
关键词 烧成带 过渡带 筒体 温度 冷却 装置0 引言烧成带筒体温度过高，会出现挂窑皮困难、耐火砖寿命短、烧成带筒体过早失效、轮带下筒体出现缩颈、胀裂轮带等情况。
大多数的水泥企业为安全起见，水泥窑烧成带筒体表面的操作温度都控制在370 ℃以内，一旦超过370 ℃就要采取应急措施进行调整，以防“红窑”，造成不应有的损失。
水泥回转窑筒体的温度除烧成带最高以外，预分解窑的过渡带筒体温度也很高，这是因为过渡带没有完好窑皮的保护。
其他处的筒体表面温度一般都不会超过370 ℃，可见需要冷却的筒体只有烧成带和过渡带。
对于三档支承的预分解窑，其过渡带基本都处于中间档处。
此处轮带下的筒体一旦温度超高，便会产生两种危险：一种是筒体会产生“缩颈”损坏；另一种是严重时轮带有被胀裂的可能。
到目前为止，解决水泥回转窑烧成带筒体超温和红窑以及过渡带处筒体的超温最适用的办法就是对其筒体进行冷却。
水泥回转窑烧成带筒体的冷却技术由初始的人工手持水管喷水冷却、淋水冷却、空气冷却、简易空气水雾冷却和水雾自动冷却等过程发展至今。
水泥窑工况参数
水泥窑工况参数
水泥窑，作为水泥生产中的核心设备，其工况参数对于确保生产过程的顺利进行以及产品质量的稳定具有至关重要的作用。
以下将详细介绍水泥窑的一些关键工况参数。
首先，温度是水泥窑工况中最重要的参数之一。
水泥窑内的温度分布直接影响到熟料的形成和质量。
在煅烧过程中，需要严格控制窑内各区域的温度，以确保物料能够充分反应并生成高质量的熟料。
通常，水泥窑的煅烧温度可高达1400℃以上，这对窑体的耐高温性能和保温措施提出了较高的要求。
其次，窑内气氛也是水泥窑工况中的重要参数。
气氛主要影响到窑内的氧化还原反应，进而影响到熟料的矿物组成和性能。
通过调整窑内气氛，可以控制熟料中矿物相的形成，从而调整水泥的性能。
此外，物料在窑内的停留时间也是一个关键的工况参数。
物料在窑内的停留时间直接影响到其受热程度和反应程度。
过短的停留时间可能导致物料反应不充分，影响熟料质量；而过长的停留时间则可能导致熟料过烧，同样影响质量。
因此，需要根据物料性质和生产要求，合理控制物料在窑内的停留时间。
最后，窑的转速和斜度也是影响水泥窑工况的重要参数。
窑的转速和斜度决定了物料在窑内的运动状态和分布，进而影响到物料的混合和反应。
通过调整窑的转速和斜度，可以控制物料在窑内的运动轨迹，实现物料的均匀受热和充分反应。
综上所述，水泥窑的工况参数包括温度、气氛、物料停留时间、窑转速和斜度等。
这些参数之间相互关联、相互影响，共同决定了水泥窑的生产效率和产品质量。
你问我答提高回转窑烧成带温度的措施？煤粉细度对回转窑煅烧的影响？
你问我答提高回转窑烧成带温度的措施？煤粉细度对回转窑煅
烧的影响？
壹
问
问题1：提高回转窑烧成带温度的措施？
壹
答
回答1：单纯提高回转窑烧成带温度没有太大的意义。
当然通过改善煤质（包括煤粉细度、挥发份、灰分、水分），可以提高煤粉燃烧速度，从而使火焰热力集中，即提高烧成温度，另外通过调节内外风，使火焰粗短，煤粉着火速度快也会使烧成温度提高。
同时必须保证充足的煤粉和氧气，防止还原气氛产生，又不至于拉风过大使温度后移。
而且应使火焰顺畅，否则火焰添料或添窑皮都会使煤粉沉降而产生还原气氛。
以上答案仅供参考。
贰
问
问题2：煤粉细度对回转窑煅烧的影响？
贰
答
回答2：
煤粉细度对熟料烧成影响很大。
一般而言，原煤粉磨的细度可取原煤挥发分的二分之一。
当然最好是做一下原煤的燃烧性能测试，测定其着火温度，燃烧速度和燃尽温度和合理的粉磨细度等参数。
一般劣质煤和无烟煤可适当降低煤粉的细度值（0.08mm筛余），可明显
提高煤粉燃烧速度和烧成气体温度，对提高窑系统的产质量有利。
对于挥发分较高的烟煤，必须以煤粉制备过程的安全为前提，确定合理的煤粉细度。
一般来说，煤粉颗粒越小，其比表面越大，与氧气的接触面积就越大，燃烧速度越快，燃尽时间越短，燃烧器的黑火头越短，火焰亮度越大，对烧成带的熟料烧成反应有利。
但必须与燃烧器的一次净风、旋风、煤风和引射的二次风匹配，防止局部高温和刷窑皮地现象。
以上答案仅供参考。
回转窑操作中如何判断烧成温度高低
回转窑操作中如何判断烧成温度高低
正常火焰的温度通过钴玻璃看到：最高温度处于火焰中部发白亮，最高温度两边呈浅黄色，前部发黑。
（２）熟料被窑壁带起高度
正常情况下，物料随窑运转方向被窑壁带到一定高度而后下落，落时略带粘性，熟料颗粒细小均齐；当温度过高时，物料被带起来的高度比正常时高，向下落时粘性较大，翻滚不灵活而颗粒粗大，有时呈饼状下落；烧成温度低时，熟料被带起高度低，顺窑壁滑落，无粘性，物料颗粒细小，严重时呈粉状，这主要是因为温度增高使物料中液相量增加，温度降低液相量也减少。
温度增高还会使液相粘度降低，当温度过高时，液相粘度很小，像水一样流动，这种现象，操作上称为“烧流”。
（３）熟料颗粒大小
正常的烧成温度，熟料颗粒绝大多数直径在5~15ｍｍ左右，熟料外观致密光滑，并有光泽。
温度提高，由于液相量的增加而使熟料颗粒粗，结大块；温度低时，液相量少，熟料颗粒细小，甚至带粉状，表面结构粗糙，疏松，呈棕红色，严重时甚至会产生黄粉，属于生烧的情况。
（４）熟料立升重和f-CaO的高低
烧成温度高，熟料烧结得致密，因此熟料升重高而f-CaO低；若烧成温度低，则升重低而f-CaO高；当烧成温度比较稳定时，升重波动范围很小，正常生产时升重的波动范围在±50g之间，各厂的控制指标不一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为 了保 证 入 分 解 炉 的 温 度 大 于 出分 解 炉 温 度 ，在 ，适 当提 高 窑 尾 烟 气 温 度 是 可 以 的 ，根 据 实 际 生 产 状
况 ，一 般 生 料 的 分 解 率 不 会 是
１００％ ，当 入 窑 生 料 温 度 在 ８７０￣Ｃ时 ， 窑 尾 温 度 控制 在 １１００℃ 比较 合适 。
影 响烧 成 带 温 度 的因 素 很 多 ，相 互 之 间耦 合 性 很 强 ，因此 单 独 分 析 某 一 因素 的影 响 十 分 困难 ，以下 讨 论 都
是 假 定 其他 条件 相 同 ，变 化 的只 有 单 一 因 素 。窑 尾 烟 气 温 度 是 烧 成 带 温 度 向 外输 出 的重 要 表 征 ，也 是 分 解 炉 内碳 酸 盐 分 解 的 重 要 热 源 。 图 １是 烧 成 带 温 度 与 窑 尾 烟 气 温 度 的 关 系 图 。
时 ，烧成 带 温度 的测 量 结果 。 从 图 ４中可 以看 出 ，窑 头 喂 煤 所
占 比例 越 大烧 成带 温 度 越 高 ，这 是 缘 于 我们 假 定其 他条 件 都 相 同 ，但 实 际 生 产 中 ，随 着 窑 头 喂煤 量 的增 加 窑 尾 温 度 会 随 着增 加 ，尤 其 是 调 节 窑 内用 风 量 时 。 图 ５表 明 同样 是 窑 头 喂 煤 量 占 ４０％ 时 ，窑 尾 温 度 增 加 对 烧 成 带 温度 的影 响 。
由图 ｌ可 知 ，烧 成 带 温 度 随 窑 尾 温度 的 升高 而 降低 ，其 原 因在 于 假 定 其 他 条 件 不 变 ，即 总 热 量 一 定 ，出 窑 尾废 气 的温 度 越 高 ，带 走 的热 量 就 越 多 ，烧 成带 温度 也 会 随 之 降 低 。 但 实 际生 产 并 非 其 他 条 件 不 变 ，例 如 随 着 窑尾 温 度 的升 高 ，分 解 炉 内生 料 的 分 解 率 可能 会 提 高 ，这 时 入 窑 物 料 的 的 温度 有 可 能 增 加 ，此 时 烧 成 带 温 度 会 出现 如 图 ２所 示 的 变 化 。 由 图可 知 ， 当入 窑 物 料 温 度 升 高 时 ，烧 成带 温度 有 明 显 的 上 升 。 把 图 ２中 １１Ｏ０℃处 的烧 成 带 温 度 代 人 到 图 １中 得 到 图 ３。 从 图 ３可 以 看 出 ，直 线 在 １ｌｏ０℃ 时 发 生 了改 变— — 开 始 向上 隆起 ，说 明人 窑 物 料 温 度 的升 高 抑 制 烧 成 带 温 度 的 降 低 ，因 此 在 双 因素 作 用 下 ， 无 法 准 确 判 断 烧 成 带 温 度 是 升 高 还 是 降 低 ，因 为 这还 与物 料 升 温 程 度 有 关 。 实 践 表 明 只 要 碳 酸 盐 没 有 完 全 分 解 ，物 料 温 度 就 不 会 一 直 升 高 ，且 在 分解 温 度 以下 ，也 就 是 说 物 料 升 高 的 温 度是 有 限的 。
从 图 ５中 可 以 看 出 ，随 着 窑 尾 温 度 的 升 高 ，窑头 喂煤 量 的效 果 逐 渐 在 削 弱 。 因 此 在 增 加 窑 头 喂 煤 量 以 提 高烧 成 带 温 度 时 ，应 注 意 窑 尾 温 度 的 升高 和 监 控 烟 气 中 ＣＯ的含 量 。 ２－３ 煤 的热 值
是 否 变 大 等 都 会 抵 消 增 加 喂 煤 量 的
１ 引 言 在 水 泥 工 业 中 ，熟 料 的生 成 是 液
相烧结 。以化学反应 的观点看 ，在其 他 条件 都相 同 时 ，越 高 的反 应 温 度 和 越 长 的 反应 时 间 ，就 能 得 到 较 高 的 生 成 率 ；同理 相 同 的合 成 率 ，温 度 越 高 ， 反 应 时 间 越 短 。需 要 说 明 的 是 根 据 菲 克定 律 ，高 温 对 固相 反 应 的 扩 散 也 有 很 大 影 响 。现 代 新 型 干 法 水 泥 生 产追 求 的是 优 质 、高 产 、低 消 耗 ，即 较 高 的 反 应 程 度 ，最 低 的 时 间 消 耗 ，从 而 有 最 高 的 产 量 ，因 此 在 得 到 相 同 ｆＣａＯ含 量 时 ，追 求 更 少 的 反 应 时 间 成 为必 然 ，这 就 需 要 有 较 高 的 反应 温 度 。
效 果 。在 合 适 的 通 风 条件 下 ，整 个 窑 系 统 用 煤 量 是 一 定 的 ，只是 窑 头 与 分 解 炉 的分 配 比例 有 所 不 同 。 图 ４是 窑 尾 温 度 为 １０５０￣ ，人 窑生 料 温 度 为 ８５０℃时 ，窑 头 喂 煤 所 占 比 例 分 别 为
４０彩 ５０彩 ４５彩 ５５彩 ６０％ ３０彩
２．２ 窑头 喂 煤 量
窑 头 的 喂 煤 量 是 提 供 窑 内热 源
的 主要 方 式 ，窑 头 喂 煤 量 的 多 少直 接
影 响窑 内烧 成 带 温 度 ，但 是有 时增 加 喂 煤 量 ，烧 成 带 温 度 并 不 一 定 增 加 ，
原 因是 煤 粉 是 否 完 全 燃烧 ，窑 内通 风
