低碳钢的焊接技术研究及应用
低碳钢焊接技术要点及缺陷分析
低碳钢焊接技术要点及缺陷分析低碳钢是指碳含量较低的钢材，通常在0.05%至0.25%之间。
低碳钢具有良好的可塑性、焊接性和机械性能，因此在许多领域被广泛应用，如建筑、汽车制造、船舶制造等。
钢材的焊接是生产中常见的加工方法，而低碳钢的焊接技术更是受到重视。
本文将就低碳钢焊接技术的要点和缺陷进行分析。
一、低碳钢焊接技术要点1. 焊接材料选择在低碳钢的焊接中，焊接材料的选择是至关重要的。
常用的焊接材料包括焊丝和焊剂。
焊丝一般选择具有良好可塑性和抗拉强度的低碳钢焊丝，而焊剂要选择质量上乘，能够有效保护焊缝，减少氧化的焊剂。
2. 焊接设备和工艺在低碳钢的焊接中，焊接设备的选择和使用是非常重要的。
焊接设备要保持良好的工作状态，焊接电流、电压等参数也要根据具体焊接情况进行合理调整。
焊接工艺要保持稳定，焊接速度、焊接温度等要控制在适当范围内。
3. 清洁工作在进行低碳钢的焊接前，要保证焊接区域的表面清洁。
去除表面的油污、氧化皮等杂质，可以采用机械处理或化学处理的方法，以确保焊接质量。
4. 控制热变形低碳钢在焊接时容易产生热变形，因此在焊接过程中要尽量控制热量的积累和散失，避免产生不必要的变形。
可以采用预热、加热局部区域等方法来控制热变形。
1. 气孔缺陷在低碳钢的焊接过程中，由于焊接区域的温度变化和气体排出不畅，容易产生气孔缺陷。
气孔缺陷会降低焊接接头的强度和密封性，影响焊接质量。
2. 焊缝裂纹低碳钢的焊接中，由于材料的冷却速度不均匀，容易产生焊缝裂纹。
焊缝裂纹会导致焊接接头的强度降低，甚至会出现漏水、漏气等问题。
3. 垂直偏位在低碳钢的焊接中，垂直偏位是一个常见的缺陷。
垂直偏位会导致焊接接头的尺寸不准确，影响使用效果。
4. 残余应力低碳钢的焊接过程中，残余应力是一个不容忽视的问题。
残余应力会导致焊接接头在使用过程中变形、裂纹等问题，影响整体结构的安全性。
低碳钢的焊接技术要点包括焊接材料选择、焊接设备和工艺、清洁工作以及控制热变形。
浅谈低碳钢的焊接性与焊接缺陷的预防措施

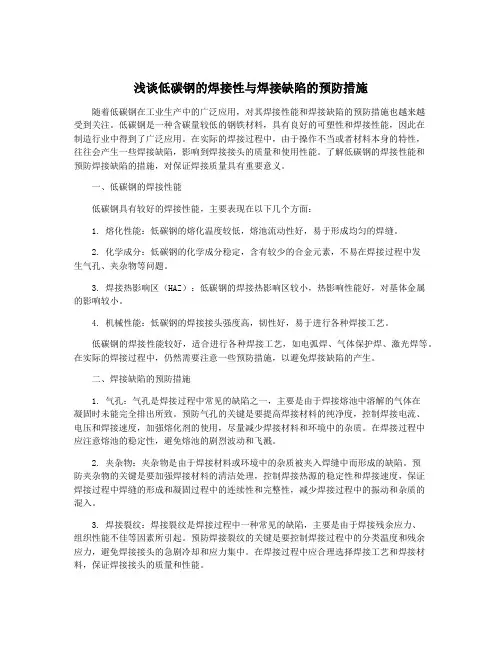

浅谈低碳钢的焊接性与焊接缺陷的预防措施随着低碳钢在工业生产中的广泛应用，对其焊接性能和焊接缺陷的预防措施也越来越受到关注。
低碳钢是一种含碳量较低的钢铁材料，具有良好的可塑性和焊接性能，因此在制造行业中得到了广泛应用。
在实际的焊接过程中，由于操作不当或者材料本身的特性，往往会产生一些焊接缺陷，影响到焊接接头的质量和使用性能。
了解低碳钢的焊接性能和预防焊接缺陷的措施，对保证焊接质量具有重要意义。
一、低碳钢的焊接性能低碳钢具有较好的焊接性能，主要表现在以下几个方面：1. 熔化性能：低碳钢的熔化温度较低，熔池流动性好，易于形成均匀的焊缝。
2. 化学成分：低碳钢的化学成分稳定，含有较少的合金元素，不易在焊接过程中发生气孔、夹杂物等问题。
3. 焊接热影响区（HAZ）：低碳钢的焊接热影响区较小，热影响性能好，对基体金属的影响较小。
4. 机械性能：低碳钢的焊接接头强度高，韧性好，易于进行各种焊接工艺。
低碳钢的焊接性能较好，适合进行各种焊接工艺，如电弧焊、气体保护焊、激光焊等。
在实际的焊接过程中，仍然需要注意一些预防措施，以避免焊接缺陷的产生。
二、焊接缺陷的预防措施1. 气孔：气孔是焊接过程中常见的缺陷之一，主要是由于焊接熔池中溶解的气体在凝固时未能完全排出所致。
预防气孔的关键是要提高焊接材料的纯净度，控制焊接电流、电压和焊接速度，加强熔化剂的使用，尽量减少焊接材料和环境中的杂质。
在焊接过程中应注意熔池的稳定性，避免熔池的剧烈波动和飞溅。
2. 夹杂物：夹杂物是由于焊接材料或环境中的杂质被夹入焊缝中而形成的缺陷。
预防夹杂物的关键是要加强焊接材料的清洁处理，控制焊接热源的稳定性和焊接速度，保证焊接过程中焊缝的形成和凝固过程中的连续性和完整性，减少焊接过程中的振动和杂质的混入。
3. 焊接裂纹：焊接裂纹是焊接过程中一种常见的缺陷，主要是由于焊接残余应力、组织性能不佳等因素所引起。
预防焊接裂纹的关键是要控制焊接过程中的分类温度和残余应力，避免焊接接头的急剧冷却和应力集中。
Q235钢的焊接性分析及焊接工艺评定
兰州工业学院毕业设计（论文）题目Q235钢的焊接性分析及焊接工艺评定系别材料工程学院专业焊接技术及自动化班级焊接11-2姓名学号指导教师（职称）日期2014年3月目录摘要 (1)Abstract (2)第一章绪论 (3)1.1 碳钢简述 (3)1.2 Q235钢的化学成分分析 (4)1.3 Q235的机械性能 (4)1.4 本次设计实验技术路线图 (5)第二章Q235钢板的焊接 (6)2.1 板材厚度的选择 (6)2.2 焊接材料的选择 (6)2.3 焊接方法和焊接设备的选定 (6)2.4 焊焊前准备 (7)2.4.1 焊接接头形式及坡口准备 (7)2.4.2 工件共建表面的清理 (7)2.5 焊接工艺参数的制定 (8)2.5.1 焊条直径 (8)2.5.2 焊接电流 (8)2.5.3 焊接电压 (9)2.5.4 焊接层数 (9)2.6 焊接及焊后热处理 (10)2.6.1 防止裂纹的产生 (10)2.6.2 结晶裂纹的产生原因 (11)2.6.3 冷裂纹的防止措施 (12)2.6.4 严格控制氢的来源 (12)2.7 焊后热处理 (13)2.8 焊接时应注意的要点 (13)第三章Q235金属试样的制备 (15)3.1 取样 (15)3.2 粗磨 (15)3.3 细磨 (16)3.3.1 手工磨 (16)3.3.2 机械磨 (17)3.4 抛光 (17)3.5 浸蚀 (19)第四章试样组织观察及分析 (20)4.1 焊接接头组织 (20)4.2 试样的观察 (20)4.3 试样的分析 (21)结论 (25)参考文献 (26)致谢 (27)外文文献及译文 28兰州工业学院毕业设计（论文）任务书材料工程系2014届焊接技术及自动化专业毕业设计（论文）任务书摘要Q235低碳钢在现代工业上应用十分广泛，本文主要针对Q235低碳钢板材的焊接工艺进行设计，通过经济和操作性两个方面的考虑，选用手工电弧焊进行焊接，焊接后变形小，缺陷少，焊接质量良好，当然最重要的是焊接工艺参数设计正确。
关于低碳钢与低合金钢焊接工艺的探究

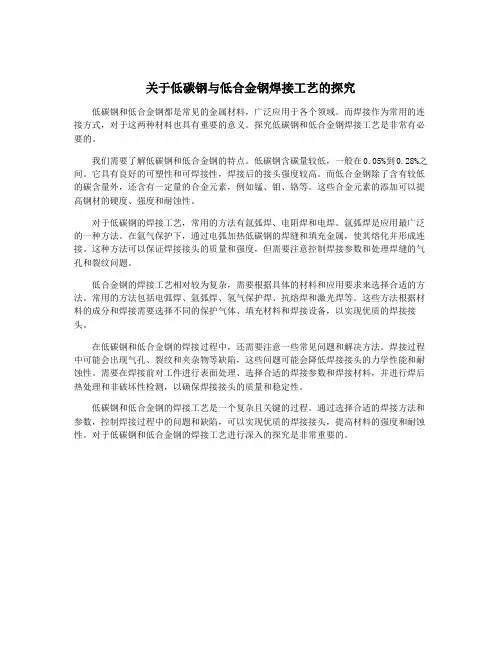

关于低碳钢与低合金钢焊接工艺的探究低碳钢和低合金钢都是常见的金属材料，广泛应用于各个领域。
而焊接作为常用的连接方式，对于这两种材料也具有重要的意义。
探究低碳钢和低合金钢焊接工艺是非常有必要的。
我们需要了解低碳钢和低合金钢的特点。
低碳钢含碳量较低，一般在0.05%到0.28%之间。
它具有良好的可塑性和可焊接性，焊接后的接头强度较高。
而低合金钢除了含有较低的碳含量外，还含有一定量的合金元素，例如锰、钼、铬等。
这些合金元素的添加可以提高钢材的硬度、强度和耐蚀性。
对于低碳钢的焊接工艺，常用的方法有氩弧焊、电阻焊和电焊。
氩弧焊是应用最广泛的一种方法。
在氩气保护下，通过电弧加热低碳钢的焊缝和填充金属，使其熔化并形成连接。
这种方法可以保证焊接接头的质量和强度，但需要注意控制焊接参数和处理焊缝的气孔和裂纹问题。
低合金钢的焊接工艺相对较为复杂，需要根据具体的材料和应用要求来选择合适的方法。
常用的方法包括电弧焊、氩弧焊、氢气保护焊、抗熔焊和激光焊等。
这些方法根据材料的成分和焊接需要选择不同的保护气体、填充材料和焊接设备，以实现优质的焊接接头。
在低碳钢和低合金钢的焊接过程中，还需要注意一些常见问题和解决方法。
焊接过程中可能会出现气孔、裂纹和夹杂物等缺陷，这些问题可能会降低焊接接头的力学性能和耐蚀性。
需要在焊接前对工件进行表面处理、选择合适的焊接参数和焊接材料，并进行焊后热处理和非破坏性检测，以确保焊接接头的质量和稳定性。
低碳钢和低合金钢的焊接工艺是一个复杂且关键的过程。
通过选择合适的焊接方法和参数，控制焊接过程中的问题和缺陷，可以实现优质的焊接接头，提高材料的强度和耐蚀性。
对于低碳钢和低合金钢的焊接工艺进行深入的探究是非常重要的。
低碳钢焊接技术要点及缺陷分析
低碳钢焊接技术要点及缺陷分析低碳钢是常用的钢材，其焊接技术十分重要。
低碳钢焊接技术包括了多种方法，如手工电弧焊、气体保护焊、自动化焊接等。
本文将介绍低碳钢焊接技术的要点及缺陷分析。
低碳钢的焊接常常面临一些问题，如气孔、夹渣、裂纹、变形等。
因此，正确的焊接方法能够在很大程度上减轻这些问题的发生。
1、选择合适的焊接方法根据不同的情况，选择合适的焊接方法。
手工电弧焊通常用于修补小的部件或进行简单的工作。
气体保护焊常用于生产中。
自动化焊接则用于大规模和高生产率的工作。
选择适当的技术是确保焊接质量的重要前提。
合适的焊接材料必须匹配被焊接材料的化学成分和机械性能。
在焊接材料中含有碳、硅、锰、磷、硫等元素，可以提供焊缝的强度和韧性。
正确的选择焊接材料可以增强焊接强度和韧性。
3、控制焊接温度低碳钢焊接时尽量减少热输入。
在焊接过程中，要使焊接温度达到能够提供所要求的韧性的温度，同时不应使金属过度加热使得发生硬化或产生裂纹。
过度加热会导致结晶颗粒的增大，从而导致韧性的降低。
4、注意环境条件焊接过程中要注意环境条件，如湿度、温度和气体条件。
在潮湿的环境中，易导致气孔和裂缝的产生。
因此，在潮湿气候的条件下，要使用合适的预热装置。
在不同的环境条件下，应该根据不同的要求进行焊接。
1、焊瘤焊瘤是一种长形的异常，产生于熔池中心或远离母材边缘的地方。
这可能是由于焊接区域的局部氧化和径流引起的。
可通过控制焊接温度来减少或消除焊瘤的产生。
2、夹渣夹渣是一种常见的焊缝缺陷，通常是由于焊接过程中固体杂质或氧化物的夹杂。
夹渣是一种横向裂缝，减少其产生的方法是使用足够的气体保护。
3、气孔气孔是一种小的圆形形态和大气孔的熔化的气泡，通常由于焊接材料中的气体在熔池中的凝聚引起。
减少焊缝中的气泡产生的方法是使用干燥的电极和足够的保护。
4、裂缝焊接过程中裂缝是最危险的缺陷之一，造成的原因可能是发生在初冷和终冷时的热应力。
确保焊接材料冷却期间的保温能够减少在冷却期间发生的热应力。
低碳钢焊接技术要点及缺陷分析
低碳钢焊接技术要点及缺陷分析低碳钢是一种常见的材料，广泛应用于各个领域。
在低碳钢的焊接过程中，需要注意一些技术要点，同时也要注意可能发生的缺陷。
本文将从这两个方面进行详细的阐述。
低碳钢焊接的技术要点如下：1. 焊接前准备：在进行焊接前，首先需要对焊接材料进行清洁处理，去除表面可能存在的油脂、氧化物等杂质，以免影响焊接质量。
同时还要注意确定好焊接方式、焊接参数等。
2. 操作技术：在低碳钢的焊接过程中，应根据具体情况选择适当的焊接方法，包括手工电弧焊、气体保护焊、埋弧焊等。
焊接操作中要注意焊接速度、焊接温度、电流电压的控制，使焊缝形成均匀、充实，同时要保持良好的焊接技术动作，如焊接枪的平稳移动、电弧的稳定等。
3. 电极的选择：根据低碳钢的不同焊接要求，选择适合的电极。
焊接需要有良好的抗冲击性能时，可以选择低氢型碱性电极；焊接需要有良好的耐磨性能时，可以选择耐磨电极。
4. 预热和热处理：对于一些厚板或高强度低碳钢的焊接，可以进行预热处理，以提高焊接质量。
对于焊接后可能出现的应力和变形问题，可以进行热处理，消除残余应力。
1. 气孔：气孔是焊接过程中最常见的缺陷之一。
气孔可能由于焊接材料、焊接环境有水分、油脂等杂质，造成焊缝中存在气体。
为了减少气孔的产生，需要在焊接前进行彻底的清洁处理。
2. 裂纹：裂纹是焊接过程中最严重的缺陷之一，容易导致焊缝的强度下降。
裂纹可能在焊接过程中产生，也可能在焊接后产生。
为了预防焊接过程中的裂纹，可以采取一些措施，如预热、控制焊接参数等。
3. 缩孔：缩孔是焊接过程中另一个常见的缺陷，容易导致焊缝的强度下降。
缩孔主要由于焊缝在凝固过程中发生收缩，造成焊缝中存在空隙。
为了避免缩孔的产生，可以适当增加焊缝尺寸、加大焊接电流等。
除了上述缺陷之外，低碳钢焊接过程中还可能发生焊缝不连续、未熔合、未熔透等缺陷。
为了提高焊接质量，需要加强焊接技能的培训，严格控制焊接过程中的各项参数，同时对焊后的焊缝进行检测和评定。
碳钢的焊接性及焊接工艺
碳钢的焊接性及焊接工艺来源：本站编辑发布日期：2010-8-21 阅读次数：149 次碳钢又称为碳素钢，是钢材中产量最多、应用最广的材料。
一、低碳钢的焊接（1）焊接性分析①低碳钢因含碳及其他合金元素少，塑性、韧性好，一般无淬硬倾向，不易产生焊接裂纹等缺陷，焊接性能优良。
②焊接低碳钢，一般不需要采取预热和焊后热处理等特殊工艺措施。
③手工电弧焊焊接低碳钢时可适合全位置焊接，且焊接工艺和操作技术比较简单，容易掌握。
④不需要选用特殊和复杂的设备，对焊接电源无特殊要求，一般交流、直流弧焊机都可焊接。
（2）焊接材料熔化焊时用的焊接材料可以根据等强度的原则选用，也就是使焊缝的强度等于或接近于母材的强度。
（3）焊接工艺要点如果母材和焊接材料合格，这种钢焊接时一般不需要预热、保持层间温度和后热处理，也能获得优良的焊接接头。
只有在下列情况下才能采取相应的措施：1、在低温环境下焊接厚件时，应预热焊件，防止产生冷裂纹；2、厚度超过50mm的焊件，应进行焊后热处理以消除应力；3、电渣焊焊件焊后应正火以细化HAZ晶粒。
二、中碳钢的焊接中碳钢主要是在铸、锻毛坯的组合件以及补焊工作中应用。
（1）焊接性1、热影响区易产生低塑性的淬硬组织，含碳量越高，板厚越大，焊件刚性越大，焊条选用不当时，容易产生冷裂纹。
2、焊缝金属易产生热裂纹。
3、焊缝区易产生气孔。
4、焊前经调质处理的中碳钢，焊后在热影响区会出现回火软化区，从而影响到焊接接头的使用性能。
（2）焊接材料中碳钢主要采用手弧焊和气焊。
手弧焊时最好采用低氢焊条，因为低氢焊条扩散氢含量少、具有一定的脱硫能力，熔敷金属塑韧性良好，抗冷裂、热裂的能力都高。
如果允许焊缝与母材不等强，可以采用强度级别低的焊条。
当焊件不允许预热时，可以采用奥氏体不锈钢焊条，因为它塑性好可以避免裂纹。
（3）焊接工艺要点1、焊接坡口尽量开成U形，以减少焊件熔入量。
2、焊前预热，预热温度一般在150-250℃。
当含碳量高、板厚度大或结构刚性大时，预热温度可提高到250-400℃，局部预热的加热范围为焊缝两侧50～200mm左右。
低碳钢和中碳钢的焊接
低碳钢和中碳钢的焊接一、低碳钢的焊接低碳钢包括普通低碳钢、优质低碳钢、低碳锅炉钢，以及低碳容器用钢、桥梁用钢等。
含碳量低于0.25％。
由于低碳钢含碳量低，焊接性好，通常不需要采取特殊的工艺措施，就可以获得优质的焊接接头。
低碳钢焊接性的主要特点如下：1．塑性好，淬火倾向小，焊缝近缝区不易产生冷裂纹。
2．一般焊前不需要预热，但对于大厚度的结构或在寒冷地区焊接时，需要将焊件预热至150℃左右。
3．在焊接沸腾钢时，由于钢中杂质硫、磷含量较多，有轻微产生裂纹的倾向。
4．如果火焰能率过大或焊接速度过慢等，会出现热影响区晶粒长大的现象。
厚度1～3mm的低碳钢薄板件的焊接，气焊是首选的焊接方法。
对于一般结构，焊丝可用H08、H08A；对于重要结构，焊丝可采用H08MnA、H15Mn。
焊丝直径应根据板厚按表4—2选择。
低碳钢的焊接，一般情况下不用气焊熔剂，焊接时采用中性焰，要求乙炔的纯度应在94％以上，氧气采用工业氧即可。
乙炔消耗量可根据焊件厚度∮，按Q=(100～120)∮(L／h)计算。
焊炬的型号和焊嘴号码应根据乙炔消耗量或焊接厚度按表1—6选择。
二、中碳钢的焊接中碳钢的含碳量在0.25％～0.60％之间，由于含碳量比低碳钢高，因而焊接性较差。
中碳钢焊接性的主要特点如下：1．含碳量越高、板厚越大，淬火的敏感性也越大，在焊缝金属中容易产生热裂纹，在热影响区容易产生淬硬组织。
2．由于熔池中含碳量较高，在焊接过程中产生的一氧化碳(CO)就较多，因此焊缝容易产生气孔。
3．如果焊件刚度较大，焊接工艺参数和焊接材料选用不当，就容易产生冷裂纹。
对于中碳钢的气焊，预热是焊接的主要工艺措施。
尤其在焊接厚度、刚度较大的焊件时，更需要预热，以避免产生冷、热裂纹，从而改善焊接接头的塑性。
通常厚度大于3mm的中碳钢焊件，预热温度为250~350℃。
在气焊时，可直接用气焊火焰进行预热。
焊后要逐渐抬高焊嘴使其缓冷。
气焊中碳钢用的焊丝，要求其含碳量不得超过0.20％~0.25％。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低碳钢的焊接技术研究及应用
发表时间：2019-04-02T15:14:17.940Z 来源：《防护工程》2018年第35期作者：纪正冷庆君
[导读] 随着我国科技和时代的不断发展与进步，焊接技术已经覆盖到社会的各个领域之中。
中车青岛四方机车车辆股份有限公司山东青岛 266000
摘要：随着我国科技和时代的不断发展与进步，焊接技术已经覆盖到社会的各个领域之中。
焊接技术的完善不仅提高了效率，还推动了科学的发展。
但是在焊接技术中仍然存在着许多问题亟待解决，本文基于对我国焊接技术的现状进行分析，展望了我国焊接技术的发展前景，对促进我国焊接技术的发展具有十分重要的意义。
关键词：焊接技术；现状；发展前景
引言
低碳钢板焊接不同于其他材质钢板的焊接，在其焊接技术的实施中需要针对低碳钢板的厚度、化学成份、材料特性等在焊接工艺的控制上都应进行专门的研究分析，这样才能通过分析找到适合焊接工艺运行的方法及策略。
1、焊接的特点
1.1含有多种元素
在使用的过程中，由于其使用环境比较苛刻，因此大部分的都会使用低合金高强钢等各种特殊材料制成，保证的质量和性能，但是这些材料在焊接的过程中，由于其内部含有大量的元素，使得材料本身具有高硬度，经过焊接之后还会产生淬硬的效果，使得最终生产出的具有较高的硬度和强度。
但是这些材料在焊接的过程中，由于刚性较大，还很容易产生冷裂纹，冷裂纹是焊接中的重要隐患，不容易被发现，但是还会给的质量带来极大的威胁，这样的在使用的过程中，很容易出现安全事故。
因为在焊接的过程中，与焊接头接触的位置会由于温度过高，使得材料中的各项元素保留在奥氏体里，而在焊接结束之后，材料温度会迅速降低，这些元素无法被及时析出，后期再进行热处理时会容易弥散，使晶粒内部强度升高，晶界处易发生变形，导致焊接接头的位置发生断裂或出现裂纹。
另外在焊接的过程中，如果焊接头处释放出的热量不足，会影响到的塑性，使得焊接头的位置材料发生软化，给锅炉的质量和使用性能带来不利影响。
1.2焊接困难
是一种相对来说结构比较复杂的容器，所以在焊接的过程中，只要对其各个结构的焊接工作都要进行研究，而且每个结构在焊接的过程中，还需要准确掌握其尺寸，为了保证焊接的质量，还需要先进行预热和微观组织等操作，这一系列的操作十分复杂，在焊接的过程中，很容易受到外界因素的干扰，影响最终的焊接质量。
2、焊接设备的选择
在焊接技术的应用过程中，应特别注意对焊机的技术应用设备进行选择和分析，以便通过焊接设备的选择，及时将相应的焊接技术应用到实际的焊接技术应用中，并对影响焊接技术应用的关键因素进行分析。
重点分析了机电产品焊接工艺的优化应用，低碳钢板焊接常用的焊接方法有电弧焊和二氧化碳气体保护焊。
然而，这两种焊接方法都存在着低碳钢板焊接飞溅大、焊接变形大的缺陷，钨极氩弧焊接飞溅小，变形小，熔深好，适用于低碳钢板的焊接。
本文选择氩弧焊机作为焊接技术应用中的专用焊接设备，并实施了相应的焊接技术，通过对该技术的控制和实施，可以整体提高焊接技术的应用质量。
提高焊接工艺的应用质量和效果具有重要意义。
在焊机使用过程中，设备相应参数为380V+10%、50Hz、44A输入电流控制、15-28V脉冲焊接电压、35-160A瞬时焊接电流控制，整个焊接设备由焊机主体、焊枪、遥控箱等部件组成。
3、焊接材料的准备
在明确焊接技术的应用之后，我们应该准备好焊接工作发展所需的焊接材料。
通过提前准备焊接材料，方便后续焊接工艺操作，根据机电产品焊接过程中使用的材料，总结了整个焊接工作所需的焊接材料。
具体焊接材料分为以下几部分：一是选用10号低碳钢板；二是选用钨极。
可选用的钨极有钍钨极（wt20）、铈钨极（wc20）、纯钨极（wp），但从环保角度来看，可选用纯钨极（wp），考虑到焊接的质量和成本，选择钨铈作为电极；第三，选择氩作为保护气体。
氩是一种焊接技术。
电弧焊周围采用氩保护气体，焊接区外空气隔离。
氩的比热容和导热能力小，即本身吸收少，向外传热少，电弧内热量不易消散，焊接困难。
电弧燃烧稳定，热量集中，有利于焊接。
另外，低碳钢焊接选用氩纯度（>99.7%）。
4、焊接技术
4.1MIG焊
MIG焊是目前的主要焊接技术之一，在焊接过程中，电弧稳定，氧化性弱，适合焊接多种活泼金属及合金；焊缝均匀，焊缝强度较大，能进行薄板焊接并有效保证焊接强度达到母体强度的70%。
例如：德国奥迪在焊接过程中，使用MIG电弧钎焊，对及构件进行焊接，有效焊接，保证焊缝均匀，焊接强度达到母体强度标准，并有效提高焊接效率。
为不断适应焊接需要，MIG焊不断创新，出现了脉冲MIG 焊、单丝MIG焊、单枪焊丝MIG焊、复合热源MIG焊等多种新型MIG焊接技术。
通过不断研发、创新MIG焊接技术和设备，提高焊接效率，提高焊接质量和自动化焊接水平。
例如：奥地利Fronius公司在传统MIG焊基础上开发了单枪焊丝MIG焊技术，保留了焊接效率高的特点，同时焊接变形小，提高了焊接质量。
相较于传统MIG焊，单枪焊丝MIG焊的焊枪小巧，受限较少，可焊接的各个位置。
4.2搅拌摩擦焊
搅拌摩擦焊技术是20世纪90年代兴起的焊接技术，主要依靠搅拌头的机械摩擦作用实现接头连接。
经过分析，搅拌摩擦焊具有热输入少，温度低，焊接难度小的特点；同时，由于热输入少，在进行铝合金材料焊接时不容易发生形变，焊接强度较大；符合焊接母体强度的要求，缺陷较少，焊接质量好；焊接产生的内部残余应力较小，无需焊丝保护，焊接质量高。
通过分析，可以发现搅拌摩擦焊是一种优质、高效、低耗的新型焊接方法，对焊接来说，有效解决焊接问题。
5、我国焊接技术的发展前景分析
我国现代焊接技术的发展现状有好的方面，也有不好的方面需要我们进行改进。
但是整体来看，我国焊接技术的发展前景是充满希望，潜力非常大。
因此，基于它的发展现状来说，有以下两点建议：
5.1寻求新型材料
在焊接过程中，有时候材料也会制约着焊接技艺的高效性。
因此我国的科研人员以及焊接的领域人员可以努力开发新型焊接材料以突破焊接制约，提高焊接产品的质量与工作的高效性。
开发新型的耐高温、可焊性能高的材料，但是对于它的开发我们要综合各方面的因素来进行考虑，主要是以实际为基准，开发适合焊接的新型材料，促使焊接领域的发展上升到更高的水平。
5.2努力提高焊接产品的质量
焊接产品的质量是整个焊接技术的根本所在，一切目的也是为保障焊接产品的质量。
因此，首先要做的就是立质量意识，在这基础上焊接技术人员要努力研究更好的焊接技艺，改善焊接过程中的缺陷以提高焊接产品的质量。
结束语
总之，我国的焊接技术对领域的发展起着极其重要的作用。
因此，随着时代的快速发展，为了更好的提升我国的综合国力，已经有着越来越多的科研人员投身于建设工业焊接技术的行业之中，把重点放在开发新型材料、提升焊接产品质量上，这对于我国焊接技术来说是非常具有现实意义的。
倘若我们真的能够开发科学、有效的新型焊接材料，那么对于我国焊接技术领域来说是一个重大的突破，这样不仅可以保障有效的焊接产品质量，还能极大促进我国社会的发展以及人们生活水平的提高。
参考文献:
[1]王艳芳,赵征,杨新华.焊接技术动态研究[J].焊接技术,2018,47(03):6-10.
[2]张锦刚,王海燕,王茜,李振岗,张鹏.高效焊接技术的研究现状及前景分析[J].热加工工艺,2018,47(03):18-22.
[3]周飞霓.浅析焊接技术的应用[J].科技资讯,2018,16(03):104-105.
[4]滕玮晔.高效焊接技术研究[J].时代农机,2017,44(12):33-34.。
