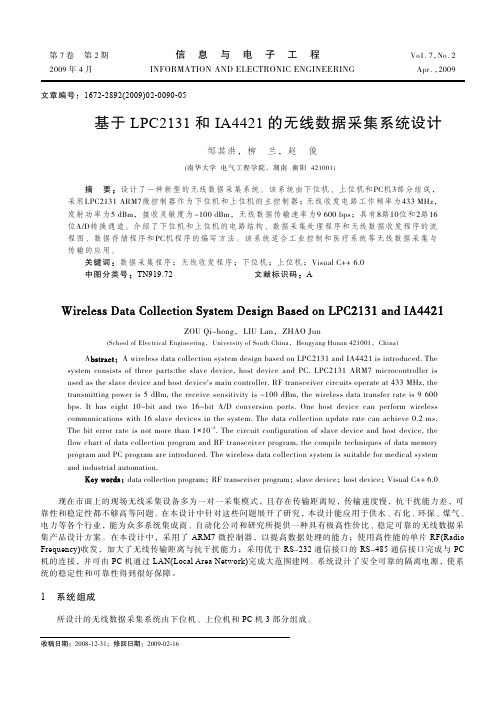

第7卷 第2期信息与电子工程Vo1．7，No．2 2009年4月INFORMATION AND ELECTRONIC ENGINEERING Apr．，2009文章编号：1672-2892(2009)02-0090-05基于LPC2131和IA4421的无线数据采集系统设计邹其洪，柳 兰，赵 俊(南华大学 电气工程学院，湖南 衡阳 421001)摘 要：设计了一种新型的无线数据采集系统。
该系统由下位机、上位机和PC机3部分组成，采用LPC2131ARM7微控制器作为下位机和上位机的主控制器；无线收发电路工作频率为433 MHz，发射功率为5 dBm，接收灵敏度为-100 dBm，无线数据传输速率为9 600 bps；具有8路10位和2路16位A/D转换通道。
介绍了下位机和上位机的电路结构、数据采集处理程序和无线数据收发程序的流程图、数据存储程序和PC机程序的编写方法。
该系统适合工业控制和医疗系统等无线数据采集与传输的应用。
关键词：数据采集程序；无线收发程序；下位机；上位机；Visual C++ 6.0中图分类号：TN919.72 文献标识码：AWireless Data Collection System Design Based on LPC2131 and IA4421ZOU Qi-hong，LIU Lan，ZHAO Jun(School of Electrical Engineering，University of South China，Hengyang Hunan 421001，China)A bstract：A wireless data collection system design based on LPC2131 and IA4421 is introduced. Thesystem consists of three parts:the slave device, host device and PC. LPC2131 ARM7 microcontroller isused as the slave device and host device's main controller. RF transceiver circuits operate at 433 MHz, thetransmitting power is 5 dBm, the receive sensitivity is -100 dBm, the wireless data transfer rate is 9 600bps. It has eight 10-bit and two 16-bit A/D conversion ports. One host device can perform wirelesscommunications with 16 slave devices in the system. The data collection update rate can achieve 0.2 ms.The bit error rate is not more than 1×10-4. The circuit configuration of slave device and host device, theflow chart of data collection program and RF transceiver program, the compile techniques of data memoryprogram and PC program are introduced. The wireless data collection system is suitable for medical systemand industrial automation.Key words：data collection program；RF transceiver program；slave device；host device；Visual C++ 6.0现在市面上的现场无线采集设备多为一对一采集模式，且存在传输距离短，传输速度慢，抗干扰能力差，可靠性和稳定性都不够高等问题。
在本设计中针对这些问题展开了研究，本设计能应用于供水、石化、环保、煤气、电力等各个行业，能为众多系统集成商、自动化公司和研究所提供一种具有极高性价比、稳定可靠的无线数据采集产品设计方案。
在本设计中，采用了ARM7微控制器，以提高数据处理的能力；使用高性能的单片RF(Radio Frequency)收发，加大了无线传输距离与抗干扰能力；采用优于RS-232通信接口的RS-485通信接口完成与PC 机的连接，并可由PC机通过LAN(Local Area Network)完成大范围建网。
系统设计了安全可靠的隔离电源，使系统的稳定性和可靠性得到很好保障。
1 系统组成所设计的无线数据采集系统由下位机、上位机和PC机3部分组成。
收稿日期：2008-12-31；修回日期：2009-02-16第2期邹其洪等：基于LPC2131和IA4421的无线数据采集系统设计91下位机结构框图如图1所示，输入的0 V~5 V 电压信号经过过流、过压保护电路，输入衰减电路、抗混叠滤波电路后，进入A/D 转换器完成模数转换，LPC2131微控制器对转换后的数据进行软件滤波处理，并存入缓冲区，最后数据通过无线通信模块发送给上位机。
上位机可根据需要发送控制信号控制下位机的执行器工作[1]。
下位机在第1次使用前需要对数据进行校准，校准过程是通过下位机的RS -232接口连接到PC 机，并通过专门的校准软件来完成[2]。
下位机在长时间使用时，也需要每隔一段时间对下位机校准1次，以保证采集数据的精确可靠。
上位机在接受到数据后通过RS -485接口传输给PC 机，并会将一些重要数据写入EEPROM 进行保护存储。
PC 机通过专门设计的监控软件完成实时数据的显示和存储。
设计中采用Modbus 通信协议作为无线通信协议与RS -485接口通信协议[3]。
上位机结构框图如图2所示。
系统中1台上位机可与16台下位机进行无线通信。
PC 机通过无线局域网(802.11b/g)方式实现组网，最大范围地实现统一测量与控制，单、多个节点的损坏并不会影响整个系统的正常使用。
2 系统主要硬件电路设计2.1 微控制器电路微控制器电路采用LPC2131。
LPC2131是1个采用32位ARM7TDMI -STM CPU 的嵌入式微控制器，带有32KB 高速Flash 存储器，有1个10位8路ADC 、10位DAC 、PWM 通道和47个GPIO 以及多达9个边沿或电平触发的外部中断接口，并具有极低的功耗，使它特别适用于小型工业控制和医疗系统应用[4]。
LPC2131最小系统包括有振荡器电路、复位电路、JTAG 调试接口等电路，系统为3.3 V 电源供电。
复位电路采用了专用的微控制器复位IC MAX809为LPC2131提供可靠的复位信号。
JTAG 调试接口可通过EasyJTAG 仿真器将程序固化到LPC2131的Flash 中，也支持在线调试。
本设计中通过UINK1对系统进行在线调试，并通过串口完成程序的固化。
2.2 无线收发电路无线收发电路采用1个集成的、低功耗多频道的FSK 收发器芯片IA4421，IA4421可应用在433 MHz/868 MHz/ 915 MHz 频段，符合FCC 和ETSI 认证相关规定，芯片内部集成有高频功率放大器、低噪声放大器、I/Q 转换混频器、基带滤波器、放大器与I/Q 及解调器等电路，其外围电路仅需要1个晶振和几个退耦电容[5-6]。
IA4421无线收发电路工作在SPI 总线模式下，其SPI 总线接口与LPC2131控制器的SPI0总线接口连接。
IA4421中断信号nIRQ 连接LPC2131外部中断2(EINT2)，其中中断输出(nIRQ)引脚与数据输出(SDO)引脚都需要接2 k Ω的上拉电阻，否则引脚将无法产生中断并完成输出。
无线收发电路的天线匹配设计至关重要，它影响到在相同发射功率的情况下无线传输的距离。
在设计中使用了1/4波长天线很好地解决了天线的匹配问题，天线的长度为：H =(1/4)λ，其中λ=c /f ，λ为波长，c 为波速，f 为频率，可以计算出H =17.3 cm 。
IA4421内部集成了天线匹配器，因此在实际制作中可以采用普通导线作为天线使用。
2.3 A/D 转换电路LPC2131具有1个10位8路的A/D 转换器，采用逐次逼近转换模式，测量范围为0 V~3 V ，10位转换时间大于等于2.44 µs 。
为满足更高精度的液体/气体化学分析需要，系统设计了2路16位AD 转换器通道。
16位AD 转换器电路I 2C busPC RS-485interfaceARM7 controllerLPC2131wireless transceiver modules IA4421EEPROM Fig.2 Structure of the host device图2 上位机结构方框图 图1 下位机结构方框图analogsignalover-current over-voltage protectionA/D conversion CS1160ARM7 conversionLPC2131wirelesstransceiver modulesIA4421actuatorbuffered outputRS-232interfaceI 2C busPC calibrationEEPROM92 信息与电子工程第7卷采用1个16位高精度、低功耗模数转换芯片CS1160。
CS1160可以在2.7 V~5.5 V电源电压条件下工作，可提供1~128倍可编程增益放大器，在128倍时，有效分辨力可达16位(bit)，芯片内部采用1个二阶Sigma-Delta调制器， FIR 滤波器提供50 Hz和60 Hz陷波滤波，可有效提高芯片的抗干扰性能。
CS1160具有与SPI兼容的串行接口总线，可以直接与LPC2131的SPI接口连接。
模拟采样信号从AIN＋和AIN-输入CS1160A/D转换器，经过程控增益放大器(Programmable Gain Amplifier，PGA)、二阶Sigma-Delta调制器和数字滤波后进入内部控制器，最后在时钟下降沿后串行输出采样值的数据[7]。
CS1160通过SPI总线与外部的控制器进行通信。
CS1160只能用于从机模式。
总线接口是标准的四线SPI总线，包括/CS,SCLK,SDI 和SDO。
