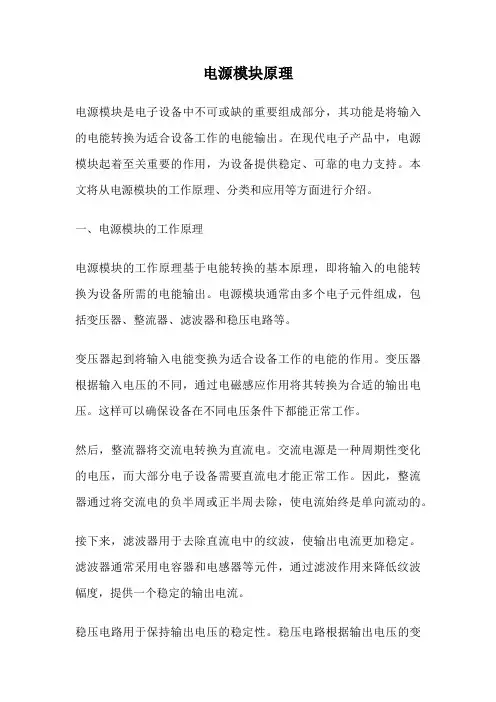

电源模块原理
电源模块原理电源模块是电子设备中不可或缺的重要组成部分，其功能是将输入的电能转换为适合设备工作的电能输出。
在现代电子产品中，电源模块起着至关重要的作用，为设备提供稳定、可靠的电力支持。
本文将从电源模块的工作原理、分类和应用等方面进行介绍。
一、电源模块的工作原理电源模块的工作原理基于电能转换的基本原理，即将输入的电能转换为设备所需的电能输出。
电源模块通常由多个电子元件组成，包括变压器、整流器、滤波器和稳压电路等。
变压器起到将输入电能变换为适合设备工作的电能的作用。
变压器根据输入电压的不同，通过电磁感应作用将其转换为合适的输出电压。
这样可以确保设备在不同电压条件下都能正常工作。
然后，整流器将交流电转换为直流电。
交流电源是一种周期性变化的电压，而大部分电子设备需要直流电才能正常工作。
因此，整流器通过将交流电的负半周或正半周去除，使电流始终是单向流动的。
接下来，滤波器用于去除直流电中的纹波，使输出电流更加稳定。
滤波器通常采用电容器和电感器等元件，通过滤波作用来降低纹波幅度，提供一个稳定的输出电流。
稳压电路用于保持输出电压的稳定性。
稳压电路根据输出电压的变化情况，通过反馈控制来调整输入电压。
这样可以确保输出电压不会因为负载变化或输入电压波动而产生明显的变化。
二、电源模块的分类根据不同的应用场景和需求，电源模块可以分为线性电源和开关电源两种类型。
线性电源是一种简单、可靠的电源模块，其工作原理基于线性元件，如稳压二极管和稳压三极管等。
线性电源具有输出稳定、噪声低等优点，但效率较低，体积较大。
开关电源是一种现代化的电源模块，其工作原理基于开关元件，如开关管和变压器等。
开关电源具有效率高、体积小等优点，但对设计要求较高，需要更多的电子元件和控制电路。
三、电源模块的应用电源模块广泛应用于各个领域的电子设备中，如计算机、通信设备、家电产品等。
电源模块的质量和性能直接影响着设备的可靠性和稳定性。
在计算机领域，电源模块为主机提供稳定的电力支持，保证计算机的正常运行。
电源管理模块功能及原理完整文档
电源管理模块功能及原理完整文档(可以直接使用，可编辑完整文档，欢迎下载）复合线路滤波器及其应用摘要：在分析了锂离子电池的充电过程和bqTINY-II系列电源管理芯片功能特点的基础上，设计出了一种以bq24 芯片为核心的电源管理模块，并详细介绍了该模块的功能和工作原理。
关键词：锂电池；USB电源；恒流充电；恒压充电0 引言便携式电子产品以电池作为电源。
随着便携式产品的迅猛发展，各种电池的用量大增，并且开发出许多新型电池。
近年来开发的高能量密度的锂离子电池具有体积小、容量大、待机时间长等特性，非常适合便携式系统的应用。
在便携式电子产品的设计过程中，其电源管理模块的设计是十分重要的，因为这关系到整个系统工作的稳定性、持续性及快速恢复的能力问题。
尤其是在使用锂电池作为系统电源时，其电源管理模块的作用更加突现。
本文针对锂电池充电的特点，介绍了一种基于bqTINY-II的便携式电子心音检测仪电源管理模块解决方案。
1 锂离子电池充电过程锂系列（锂离子或锂聚合物）电池的充电过程分为3个阶段，如图1所示。
图1 三阶段充电流程图第一阶段为检验和预充电阶段。
该阶段主要的任务是：验证电池的温度并将其调整到适合快速充电的范围内；检测电池电压并将其提高到一个安全水平。
温度检验和预充电提高了电池的安全性和使用寿命。
第二阶段将以“1C”或略低的电流进行恒流充电。
一旦电池达到它的电压限幅4.1V或4.2V，则已完成对大约70％的容量的充电，并进入第三阶段充电。
第三阶段是对电池进行恒压充电，为了使安全性和电量达到最大化，需要将充电电压稳定在±1％的精度内。
在恒压充电阶段，充电电流逐渐变小，并且在大多数情况下，当这个充电电流接近快速充电电流的10％，即C/10时，充电过程就结束了。
2 基于bqTINY-II的电源管理模块bqTINY-II是TI推出的电池充电管理芯片，它为电源系统设计人员带来一套集成解决方案。
该芯片将自动电源选择、功率FET和电流传感器、高精准度的稳流和稳压能力、充电状态显示和充电中止等功能集为一体。

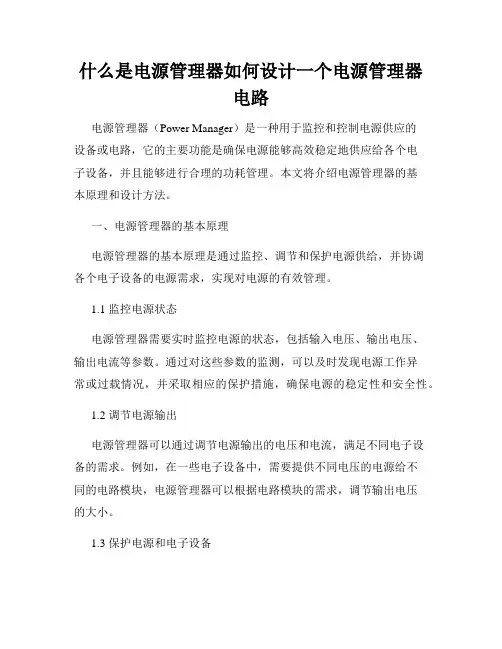

什么是电源管理器如何设计一个电源管理器电路
什么是电源管理器如何设计一个电源管理器电路电源管理器（Power Manager）是一种用于监控和控制电源供应的设备或电路，它的主要功能是确保电源能够高效稳定地供应给各个电子设备，并且能够进行合理的功耗管理。
本文将介绍电源管理器的基本原理和设计方法。
一、电源管理器的基本原理电源管理器的基本原理是通过监控、调节和保护电源供给，并协调各个电子设备的电源需求，实现对电源的有效管理。
1.1 监控电源状态电源管理器需要实时监控电源的状态，包括输入电压、输出电压、输出电流等参数。
通过对这些参数的监测，可以及时发现电源工作异常或过载情况，并采取相应的保护措施，确保电源的稳定性和安全性。
1.2 调节电源输出电源管理器可以通过调节电源输出的电压和电流，满足不同电子设备的需求。
例如，在一些电子设备中，需要提供不同电压的电源给不同的电路模块，电源管理器可以根据电路模块的需求，调节输出电压的大小。
1.3 保护电源和电子设备电源管理器需要具备保护电源和电子设备的功能。
当电源超出工作范围或出现故障时，电源管理器可以通过监测电流、电压等参数，及时切断电源供给，避免对电子设备的损坏。
二、电源管理器的电路设计方法设计一个电源管理器的电路需要考虑多方面的因素，包括电源类型、电源输入和输出参数、保护机制等。
下面介绍一种常见的电源管理器电路设计方法。
2.1 电源选择与整流首先需要选择适合的电源类型，如交流电源或直流电源。
接下来，针对所选电源类型设计电源整流电路，将交流电源转换为直流电源，以供后续电路使用。
2.2 电压调节与稳定在电源管理器电路设计中，电压调节和稳定是重要的环节。
可以采用稳压模块（Voltage Regulator Module）来实现电压调节和稳定功能。
根据输出电压的需求，选择合适的稳压模块，并进行相应的连接和调试。
2.3 运算放大与反馈控制为了实现电源输出的准确调节，常常需要运用运算放大器和反馈控制的技术。
通过采集输出电压或电流的信息，与设定值进行比较，并通过反馈控制的方式来调节输出电压或电流的大小，实现精确的电源管理。

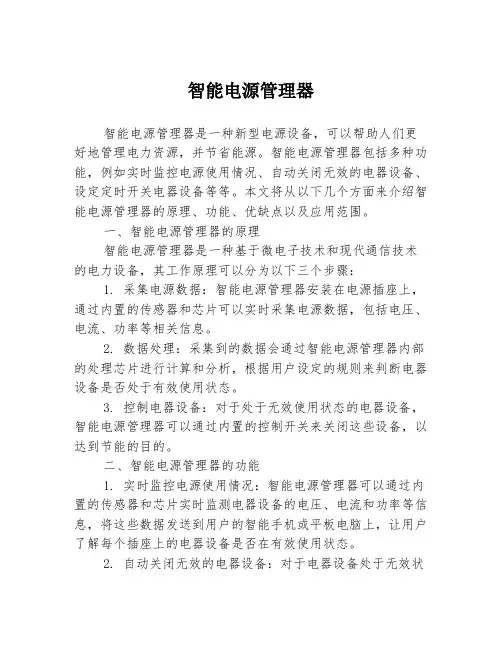

智能电源管理器
智能电源管理器智能电源管理器是一种新型电源设备，可以帮助人们更好地管理电力资源，并节省能源。
智能电源管理器包括多种功能，例如实时监控电源使用情况、自动关闭无效的电器设备、设定定时开关电器设备等等。
本文将从以下几个方面来介绍智能电源管理器的原理、功能、优缺点以及应用范围。
一、智能电源管理器的原理智能电源管理器是一种基于微电子技术和现代通信技术的电力设备，其工作原理可以分为以下三个步骤：1. 采集电源数据：智能电源管理器安装在电源插座上，通过内置的传感器和芯片可以实时采集电源数据，包括电压、电流、功率等相关信息。
2. 数据处理：采集到的数据会通过智能电源管理器内部的处理芯片进行计算和分析，根据用户设定的规则来判断电器设备是否处于有效使用状态。
3. 控制电器设备：对于处于无效使用状态的电器设备，智能电源管理器可以通过内置的控制开关来关闭这些设备，以达到节能的目的。
二、智能电源管理器的功能1. 实时监控电源使用情况：智能电源管理器可以通过内置的传感器和芯片实时监测电器设备的电压、电流和功率等信息，将这些数据发送到用户的智能手机或平板电脑上，让用户了解每个插座上的电器设备是否在有效使用状态。
2. 自动关闭无效的电器设备：对于电器设备处于无效状态的情况，智能电源管理器可以通过内置的控制开关来自动关闭这些设备，以防止浪费电力资源和造成不必要的浪费。
3. 设定定时开关电器设备：智能电源管理器可以按照用户的设定来控制电器设备的开关时间，例如在晚上十点自动关闭电视机等。
4. 分析用电数据：智能电源管理器可以分析每个插座上的用电数据，帮助用户了解每个电器设备的用电情况，以便更好地管理电力资源。
5. 提供能耗报告：智能电源管理器可以生成能耗报告，根据用户的用电情况提供相关的建议，例如哪些电器设备可以被关闭或替换成更节能的设备等。
三、智能电源管理器的优缺点1. 优点（1）节能环保：智能电源管理器可以通过监测、控制电器设备的使用情况来达到节能和环保的效果。
单片机电源电路
单片机电源电路在电子设备中，电源电路是非常重要的一部分，尤其在单片机的应用中更是关键。
一个稳定、可靠的电源电路可以确保单片机系统的正常工作和数据的准确处理。
本文将介绍单片机电源电路的组成、原理以及常见的设计方案。
一、单片机电源电路的组成单片机电源电路通常由以下几个组成部分构成：1. 电源输入模块：用于将外部直流电源转化为适合单片机工作的电压。
这个模块包含一些电源滤波电路和过压保护电路，以确保稳定的电源供应。
2. 电源管理模块：用于控制电源的开关、调节及保护功能。
这个模块包含电源开关控制、电流限制、过流保护、过热保护等功能的电路。
3. 电源输出模块：用于向单片机提供稳定的工作电压。
这个模块通常包含一个稳压电路，例如线性稳压电路或开关稳压电路，以确保输出电压的稳定性和可靠性。
二、单片机电源电路的原理单片机电源电路的原理主要是通过合适的电源转换和电压调节，将外部电源的直流电压转化为单片机所需的工作电压。
电源输入模块通常采用电源滤波电路，通过滤波电容和电感器等元件来滤除输入电源中的杂波和纹波，并通过过压保护电路来保护单片机免受过压的损害。
电源管理模块用于控制电源的开关和调节功能。
其中，电源开关控制电路可以根据单片机的工作状态，通过开关控制输入电源的连接和断开，以节省能量和延长单片机的使用寿命。
电流限制电路和过流保护电路则可以避免由于电源输出短路或过载而引起的损坏。
过热保护电路则可以通过监测电源温度，当温度过高时及时断开电源，避免单片机过热损坏。
电源输出模块通常采用线性稳压电路或开关稳压电路来确保向单片机提供稳定的工作电压。
线性稳压电路通过电压调节元件（如稳压二极管或稳压模块）将输入电压稳定为所需的工作电压。
开关稳压电路则通过开关元件（如MOS管）的开关控制来调节输出电压，以实现更高效的能量转换。
三、常见的单片机电源电路设计方案根据不同的应用需求和功耗要求，可以选择不同的单片机电源电路设计方案。
以下是几种常见的方案：1. 线性稳压电源：适用于功耗较低、稳定性要求较高的应用场合。
电源管理芯片的工作原理是
电源管理芯片的工作原理是
电源管理芯片的工作原理是通过控制和调节电源电压、电流和功率来实现对设备电源的管理和保护。
其工作原理可以总结为以下几个方面：
1.电压稳定：电源管理芯片可以监测设备的电源电压，通过反馈控制电路，调整电源的输出电压，使其保持在设定的稳定值范围内。
2.电流保护：电源管理芯片具有电流保护功能，可以监测设备的电流消耗情况，并通过控制开关元件或电源输出，防止电流过大而损坏设备或电源本身。
3.功率管理：电源管理芯片可以监测设备的功率消耗情况，并根据需求控制电源输出的功率，以实现能源的有效利用。
4.低功耗模式：电源管理芯片还可以实现低功耗模式，当设备处于待机或不使用状态时，控制电源进入低功耗模式，以降低功耗，延长电池寿命或节省能源。
5.温度保护：电源管理芯片还可以监测设备的温度变化，并通过控制电源输出或提供温度反馈信号，实现对设备温度的保护和控制。
综上所述，电源管理芯片的工作原理主要包括电压稳定、电流保护、功率管理、低功耗模式和温度保护等方面，以保证设备电源的稳定供应、保护设备和电源的
安全运行，并提高能源利用效率。
pmic芯片工作原理
pmic芯片工作原理
PMIC芯片（Power Management Integrated circuits）即功率管理集成电路，它是用来控制供电和管理功率的集成电路。
它可以将外部电源转换为适合电子设备使用的电压和电流，并提供其他功率管理功能，如电池充电、电池保护、电源开关、电源监测等。
PMIC芯片主要由以下几个功能模块组成：
1. 电源输入模块：负责接收外部电源输入，并对其进行滤波、稳压等处理，以保证输出稳定的电压和电流。
2. DC-DC转换器模块：将输入的直流电压进行转换，生成适合各个模块和部件工作所需的电压。
通常提供不同电压输出通道，以供各个部分使用。
3. 调节器模块：可根据需要调整输出电压和输出电流的大小，以满足系统的工作要求。
4. 电源管理模块：可监测输入电压和输出电压的情况，并根据需要对其进行调整和保护。
同时，它还可以提供低功耗模式、睡眠模式等功能，以节约能源。
5. 充电管理模块（如果适用）：对连接的电池进行管理，包括电池充电、电池保护、电池状态监测等。
6. 电源开关模块：用来控制电源的开关，以提供对系统的有限
供电或断电。
这在维护系统稳定性、节约能源或对系统进行故障保护时非常有用。
总的来说，PMIC芯片通过各个模块的工作协调和控制，将输入的电源转换为适合电子设备使用的稳定电压和电流，并根据系统需求对其进行调整和保护，从而实现对功率的管理。
电源管理芯片原理
电源管理芯片原理电源管理芯片是一种集成电路，主要用于控制和管理电源供电系统的各个方面，以提高电源的效率和可靠性。
本文将从电源管理芯片的原理、功能和应用等方面进行介绍。
一、电源管理芯片的原理电源管理芯片通过对电源供电系统进行监控和控制，实现对电源的调节、保护和管理。
其原理主要包括以下几个方面：1. 电源监测：电源管理芯片可以实时监测电源的输入和输出电压、电流、温度等参数，以确保电源工作在安全可靠的范围内。
2. 电源调节：电源管理芯片可以根据系统的需求，对电源进行调节，以确保稳定的电压和电流输出，满足各个部件的供电需求。
3. 电源保护：电源管理芯片可以实现对电源的过流保护、过压保护、过温保护等功能，防止电源因异常情况而损坏，保护系统的稳定运行。
4. 电源管理：电源管理芯片可以通过软件控制，实现对电源的开关、休眠、唤醒等管理功能，以提高系统的能效和使用便利性。
二、电源管理芯片的功能电源管理芯片具有多种功能，主要包括以下几个方面：1. 电源监测功能：电源管理芯片可以对电源的输入和输出电压、电流进行监测，以实时了解电源的工作状态，确保系统的稳定运行。
2. 电源调节功能：电源管理芯片可以对电源的输出电压和电流进行调节，以满足不同部件的供电需求，保证系统的正常运行。
3. 电源保护功能：电源管理芯片可以通过对电源的过流、过压、过温等异常情况进行监测和保护，以防止电源损坏和系统故障。
4. 电源管理功能：电源管理芯片可以通过软件控制实现对电源的开关、休眠、唤醒等管理功能，以提高系统的能效和使用便利性。
5. 电池管理功能：对于使用电池供电的系统，电源管理芯片还具有对电池的充放电、保护和管理功能，以延长电池寿命和提高系统续航能力。
三、电源管理芯片的应用电源管理芯片广泛应用于各种电子设备和系统中，包括手机、平板电脑、笔记本电脑、智能穿戴设备、工业控制系统等。
其应用主要包括以下几个方面：1. 移动设备：在移动设备中，电源管理芯片可以实现对电池充放电、电源管理和电池保护等功能，以提高设备的续航能力和使用安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复合线路滤波器及其应用摘要：在分析了锂离子电池的充电过程和bqTINY-II系列电源管理芯片功能特点的基础上，设计出了一种以bq24020芯片为核心的电源管理模块，并详细介绍了该模块的功能和工作原理。
关键词：锂电池；USB电源；恒流充电；恒压充电0 引言便携式电子产品以电池作为电源。
随着便携式产品的迅猛发展，各种电池的用量大增，并且开发出许多新型电池。
近年来开发的高能量密度的锂离子电池具有体积小、容量大、待机时间长等特性，非常适合便携式系统的应用。
在便携式电子产品的设计过程中，其电源管理模块的设计是十分重要的，因为这关系到整个系统工作的稳定性、持续性及快速恢复的能力问题。
尤其是在使用锂电池作为系统电源时，其电源管理模块的作用更加突现。
本文针对锂电池充电的特点，介绍了一种基于bqTINY-II的便携式电子心音检测仪电源管理模块解决方案。
1 锂离子电池充电过程锂系列（锂离子或锂聚合物）电池的充电过程分为3个阶段，如图1所示。
图1 三阶段充电流程图第一阶段为检验和预充电阶段。
该阶段主要的任务是：验证电池的温度并将其调整到适合快速充电的范围内；检测电池电压并将其提高到一个安全水平。
温度检验和预充电提高了电池的安全性和使用寿命。
第二阶段将以“1C”或略低的电流进行恒流充电。
一旦电池达到它的电压限幅4.1V或4.2V，则已完成对大约70％的容量的充电，并进入第三阶段充电。
第三阶段是对电池进行恒压充电，为了使安全性和电量达到最大化，需要将充电电压稳定在±1％的精度内。
在恒压充电阶段，充电电流逐渐变小，并且在大多数情况下，当这个充电电流接近快速充电电流的10％，即C/10时，充电过程就结束了。
2 基于bqTINY-II的电源管理模块bqTINY-II是TI推出的电池充电管理芯片，它为电源系统设计人员带来一套集成解决方案。
该芯片将自动电源选择、功率FET和电流传感器、高精准度的稳流和稳压能力、充电状态显示和充电中止等功能集为一体。
它的一个重要特点是其可以选择两种充电模式，支持目前流行的USB接口充电。
bqTINY-II支持三阶段的充电程序如图1所示，包括预充电调节阶段、恒流充电阶段以及许多设备制造商都要求的高精准度恒压充电阶段。
bqTINY-II的功耗极低，当系统未连接至电源时，bqTINY-II就会进入低功耗休眠模式，它此时只会从电池汲取非常少的电量。
2.1 示意电路图该方案的示意电路如图2所示，该原理图以bq24020芯片为核心，配以必要的外围元器件。
由于bq24020芯片的高集成化，使得所需的外围元器件大大减小，只需要3颗滤波电容和1颗用于设置AC预充率的电阻即可。
图2 bq24020的电源管理示意图图2所示电源管理模块有4个输入接口，4个输出接口和一个公共地。
其中4个输入接口为：交流适配器AC接口、USB取电接口、充电使能信号CE、USB充电点设置；4个输出接口为：电源输出、电源温度信号输出、2个充电状态指示输出。
面向应用系统的6个接口的参数说明如下：VCC为电池电压输出口，本电源模块通过该口输出电流，向应用系统供电。
TS为电源温度状态信号输出，该信号由电池舱内的10kΩ的负温度系数电热调节器所产生。
应用系统可以通过将该接口的电压与电源地相比较来判断电源目前温度状况。
CE为bqTINY-II芯片的使能控制信号，该信号为低电平时充电电路工作，高电平时芯片停止工作并进入低功耗休眠模式。
ISET2接口用于控制USB充电时的参数选择。
由于USB接口分为大功率（500mA）和小功率（100mA）两种，因此系统必须对其进行识别。
识别完成后系统可以送低电平信号到该接口，使得芯片选择100mA模式进行充电或者送高电平选择500mA。
如果系统不想使用USB模式进行充电，可以将该接口置为高阻态。
STAT1和STAT2为充电状态显示信号输出，该信号可以直接驱动多个LED进行状态指示或送至主处理器供其作进一步处理。
2.2 功能描述1）三阶段充电自动控制功能检测电池的电压，如果低于预定阈值电压，就要先进行涓流充电，即电池预充阶段；电池电压上升到预设值（一般设为2.9V）时，充电方式改为全电流充电，即进入恒流充电阶段；当电池电压达到最大电压（锂离子电池一般为4.2V）时，开始改为恒压充电，此时充电电流逐渐降低，进入恒压充电阶段；当电流逐渐减小到预设值时，充电过程结束。
2）供电电源自动选择bqTINY-II支持两种电源输入，默认的是把AC适配器作为输入源。
如果没有AC适配器，芯片就会选择USB作为输入电源。
如果两种输入都存在，则优先选择AC适配器。
3）电池过热保护功能bqTINY-II通过测量脚TS和VSS之间的电压来监测电池的温度。
bqTINY-II内部含有一个电流源，利用这个电流源为10kΩ的负温度系数电热调节器提供偏置。
bqTINY-II通过比较脚TS和内部的阈值电压V LTF、V HTF来决定是否进行充电。
当V TS<V HTF或V TS>V LTF 时，就会停止充电。
bqTINY-II只是通过关闭电源的FET来暂时停止充电时，并没有重新设置定时器。
当温度恢复到正常值时，充电就会继续。
用户可以通过两个额外的电阻来改变温度范围，如图3所示。
图3温度传感器范围调节4）电池预充机制在一个充电周期中，如果电池电压低于V LOWV，bqTINY-II就会利用预充电流I o(PRECHG)来对电池充电，这样就可把电池中过度放电的离子激活。
在ISET1、VSS之间的电阻R SET 决定了预充率。
这种特性对于AC和USB充电都适用。
bqTINY-II会在预充电期间设置一个定时器。
如果在这个定时器设置的时间内电池电，bqTINY-II将会停止充电，并且在脚STATx上显示出错信息。
压没有达到V（LOWV）5）充电电压自动控制功能bqTINY-II的脚OUT直接和电池的正极相连，芯片通过此引脚采集电池的反馈电压，然后比较采集回的反馈电压和VSS引脚之间的电压差值，从而完成对电池电压的监测。
当电池的电压上升到V o(REG)时，恒压充电开始，充电电流开始减小。
为了安全起见，在充电期间bqTINY-II也监视充电时间。
如果在规定的充电时间t(CHG)期间未完成充电，bqTINY-II将会停止充电，并且在STATx引脚显示出错信息。
6）充电状态监测（自动终止和重新充电功能）在恒压充电阶段bqTINY-II一直监视充电电流。
一旦预设的I(TAPER)被检测到，bqTINY-II就启动TAPER定时器（见图1）。
当规定的时间到达后，充电过程结束。
连接在ISET1和VSS之间的电阻R SET决定了TAPER的长短。
如果充电电流恢复到I（TAPER），bqTINY就会重置Taper定时器。
另外，如果充电电流小于I，则会终止充电。
这样就可以快速识别出电池的移出和已经充好的电池的插（TEMP）入。
注意，这种特性就会使充电计时器和Taper定时器失去效用。
连接在脚ISET1和VSS 之间的电阻R SET决定了TAPER电流的检测门限。
充电完成后，bqTINY-II一旦检测到脚OUT的电压低于V RCH，就会重新启动充电。
这样就会让电池一直处于满充的状态。
7）自动休眠功能当系统没有连接AC和USB电源时，bqTINY-II就会使模块进入低功耗休眠模式。
这种特性可以防止没有外部输入时电池漏电。
8）充电状态信号输出表1列出了STAT1和STAT2的输出所表示的充电状态。
这些状态引脚输出的信号可以用于驱动多个LED或送至主处理器作进一步处理。
表1 充电状态输出信号表＊OFF是指芯片输出通道晶体管对STAT1或STAT2引脚处于关闭状态2.3 工作流程图电源管理模块的工作流程如图4所示。
当有外部电源（AC或USB）输入，且模块使能信号CE为低电平时，芯片开始工作。
图4 模块工作流程图芯片首先比较输入电压V IN与电池电压V OUT的高低。
如果V OUT高于V IN则说明电池处于满充状态，此时电池不需充电，芯片转入休眠状态，否则进入充电程序。
进入充电程序后模块首先检测电池电压V OUT是否高于进行电池快充所需电压V LOWV，如果满足条件则进入电池快充程序，即高精确准度恒压充电。
否则模块对电池进行预充，即涓流充电，直到电池电压上升到V LOWV以上才进入快充程序。
模块进入预充或快充程序时都会设置相应的计时器，以保护电池不被过充，提高电池使用寿命。
电池如果预充超时，则模块进入充电错误处理程序，并在脚STATx输出出错信息。
模块首先检测电池是否可用，即检测电池电压V OUT是否大于预先设定的电池再充电压V RCH。
条件满足则充电程序重新开始，否则激活计时器错误恢复电流等待条件满足。
如果在恒流或恒压充电阶段计时器超时，则模块进入充电错误处理程序。
如果在恒压充电后期电流逐渐减小到规定值阶段计时器超时，则充电程序结束。
3 应用实例便携式电子心音诊断仪是一种手持式心音辅助诊断设备，具有体积小、重量轻、使用方便、检测迅速、结果准确等优点，为医务工作者工作效率的提高起到了重要作用。
本文介绍的电源管理模块在该设备的设计方案中得到了应用。
该设备使用一块锂电池供电，采用bq24020作为电源管理核心控制芯片，通过STAT1和STAT2端口向系统主控芯片输出电源状态，系统主控芯片通过输出CE信号控制bq24020进行工作，通过设置ISET2状态对USB充电模式进行选择。
系统还可以检测TS接口信号来获得电池温度状况。
4 结语bqTINY-II的各项新特性使便携产品的充电控制和供电管理设计更加容易，对电池的保护也更加完善，无论从成本、性能还是系统可靠性方面来衡量，用bqTINY-II来设计的电源管理模块都能满足需求。
本文所介绍的电源管理模块采用bqTINY-II系列芯片为核心，这是一种低成本锂离子充电方案，可以使用廉价的可插到墙上的稳压器或者使用当前流行的USB接口供电。
由于它的高集成度和电路板占用空间小，几乎完全消除了高端设备的功率耗散问题，是一种理想的便携式设备电源管理模块。
