接触角测量仪测试原理分析计算方法
接触角测量仪原理
接触角测量仪原理接触角测量仪是一种用于测量固体表面润湿性的仪器，通过测量液体与固体表面之间的接触角来反映固体表面的润湿性能。
接触角是指液体与固体表面在接触处所形成的夹角，它是衡量液体在固体表面上的润湿性的重要参数。
在实际生产和科研中，接触角测量仪被广泛应用于表面润湿性的研究和评价。
接触角测量仪的原理主要基于Young方程和表面张力的作用。
当一滴液体滴在固体表面上时，液体分子与固体表面分子之间会发生相互作用，形成一个接触线。
此时，液体表面张力会使液滴试图最小化其表面积，而固体表面张力会使液滴试图最小化其与固体表面的接触面积。
接触角的大小取决于这两种张力的平衡状态，当接触角越小时，液体在固体表面上的润湿性越好；当接触角越大时，液体在固体表面上的润湿性越差。
接触角测量仪通过将液滴滴在固体表面上，然后利用光学、摄像等技术来测量液滴与固体表面形成的接触角，从而得到固体表面的润湿性能参数。
其测量原理主要包括光学测量法、压降法和旋转法等多种方法。
光学测量法是通过光学显微镜或高速相机等设备来观察并测量液滴与固体表面的接触角，其优点是测量精度高，适用于各种固体表面；压降法是利用压力传感器来测量液滴在固体表面上的压降，从而计算出接触角；旋转法是通过旋转固体表面来改变液滴形态，从而得到接触角的变化规律。
接触角测量仪的原理虽然简单，但在实际应用中需要注意一些因素的影响。
例如，固体表面的粗糙度、化学成分、表面能等因素都会对接触角的测量结果产生影响，因此在测量时需要对这些因素进行合理的控制和调整，以确保测量结果的准确性和可靠性。
总之，接触角测量仪是一种用于测量固体表面润湿性的重要仪器，其原理基于表面张力和Young方程的作用。
通过测量液滴与固体表面形成的接触角，可以反映固体表面的润湿性能。
在实际应用中，需要注意各种因素对测量结果的影响，以确保测量结果的准确性和可靠性。
接触角测量仪的原理和应用，对于研究固体表面性质、液体在固体表面上的行为等方面具有重要的意义。
接触角测定仪的原理
接触角测定仪的原理
接触角测定仪是一种用于测量液体与固体界面上接触角的仪器。
其原理基于Young-Laplace方程和浸润理论。
Young-Laplace方程描述了液体在固体表面上的压力分布，表达式为：
P = P₀+ γ(1/R₁+ 1/R₂)
其中，P是液体在界面上的压力，P₀是液体的大气压力，γ是液体的表面张力，R₁和R₂分别是液体与固体表面上的两个主曲率半径。
根据浸润理论，当液体与固体表面完全不相互湿润时，接触角为180，称为完全不湿润状态。
当液体与固体表面完全湿润时，接触角为0，称为完全湿润状态。
在这两个极端之间的接触角可以用来表征液体与固体之间的亲疏程度。
接触角测定仪通过将液滴滴在固体表面上，观察液滴的形态并测量接触角来确定液体与固体的亲疏性。
一般来说，接触角测定仪包括一个装置用于生成液滴，一个显微镜用于观察液滴的形态，以及一个测量系统用于测量接触角。
测量接触角的常用方法有静态接触角法和动态接触角法。
静态接触角法是在液滴静止时测量接触角，而动态接触角法是在液滴运动时测量接触角。
根据测量原理和仪器的设计，接触角测定仪可以有不同的工作原理和测量精度。
需要注意的是，接触角受到多种因素的影响，包括液体性质、固体表面性质、温度、湿度等。
因此，在使用接触角测定仪进行测量时，需要控制这些因素以确保测量结果的准确性。
接触角法测表面清洁度的原理
接触角法测表面清洁度的原理
接触角法是一种测量表面清洁度的技术，它是利用表面润湿性能差异来评估表面清洁度的方法。
本文将分步骤阐述接触角法的测量原理。
第一步：了解接触角的定义
接触角，是指液滴与固体表面接触时，在接触点处所呈现的角度。
液体与固体表面接触时的角度大小反映了表面的润湿性能。
接触角越小，液体与固体表面的接触面积就越大，表明该表面具有良好的润湿性。
相反，接触角越大，表明表面润湿性能越差。
第二步：准备接触角测量装置
接触角测量装置包括液体滴定器、相机、电子秤等设备。
液体滴定器用来将滴定量的液体滴在待测表面上，相机用来拍摄液体在表面上的形态，电子秤用来测量液体的质量，以计算出表面的接触角。
第三步：滴定液体并拍摄照片
在准备好测量装置后，将液体滴在待测表面上，并迅速拍摄液体在表面上的照片。
液体与表面接触后，形成三相接触线。
接触线的形态在拍摄照片中可以清晰地看到。
由于三相界面的张力相互作用，液体在表面上按照一定规律分布，形成接触角。
第四步：计算接触角
通过分析液体在表面上的分布，可以计算出接触角。
其中，液体表面张力、固体表面自由能和液体表面自由能是影响接触角大小的重要因素。
计算过程中需要考虑这三个因素的影响，确定最终的接触角数值。
综上所述，接触角法是一种利用接触角来测量表面清洁度的方法。
利用该方法可以快速准确地评估表面的润湿性能，从而判断表面清洁度是否符合标准。
在工业生产中，接触角法被广泛应用于表面处理、清洗质量的判断等领域。
接触角仪器原理【详解】

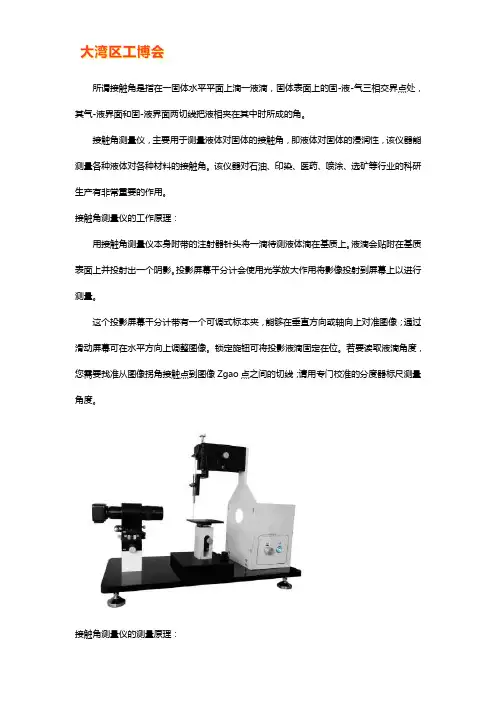

所谓接触角是指在一固体水平平面上滴一液滴，固体表面上的固-液-气三相交界点处，其气-液界面和固-液界面两切线把液相夹在其中时所成的角。
接触角测量仪，主要用于测量液体对固体的接触角，即液体对固体的浸润性，该仪器能测量各种液体对各种材料的接触角。
该仪器对石油、印染、医药、喷涂、选矿等行业的科研生产有非常重要的作用。
接触角测量仪的工作原理：用接触角测量仪本身附带的注射器针头将一滴待测液体滴在基质上。
液滴会贴附在基质表面上并投射出一个阴影。
投影屏幕千分计会使用光学放大作用将影像投射到屏幕上以进行测量。
这个投影屏幕千分计带有一个可调式标本夹，能够在垂直方向或轴向上对准图像；通过滑动屏幕可在水平方向上调整图像。
锁定旋钮可将投影液滴固定在位。
若要读取液滴角度，您需要找准从图像拐角接触点到图像Zgao点之间的切线；请用专门校准的分度器标尺测量角度。
接触角测量仪的测量原理：接触角测量仪原理是固体板插入液体时，只有板面与液体的夹角恰好为接触角时液面才直平伸至三相交界处，不出现弯曲。
否则，液面将出现弯曲现象。
因此，改变板的插入角度直至液面三相交界处附近无弯曲，这时，板面与液面的夹角即为接触角。
其实有点类似于液滴高度/宽度法测量，运用圆方程式来拟合液滴的轮廓形状，从而计算出接触角。
由于此方法假定了液滴(截面)的形状为圆的一部分，所以其适用范围只限于球状或接近球状的液滴。
由于重力的影响，严格地讲，液滴的形状都偏离球型：偏离的程度随液滴的体积增大而增大；在同样的体积下，液体的比重越大，表面张力越小，偏离的幅度也越大。
接触角常用的测定方法：测定接触角的方法有多种，但可分为二类。
一类是直接法、即直接测量接触角的大小；另一类是间接法、即通过其它物理量的测定以及该物理量与接触角之间的定量关系来计算出接触角的大小。
常用测定物理量是长度及质量。
第—类方法精度由测角器所决定；第二类则不但由测定长度或质量的仪器精度，而且还由它们间的定量关系式的准确度所决定。
接触角测量仪原理介绍

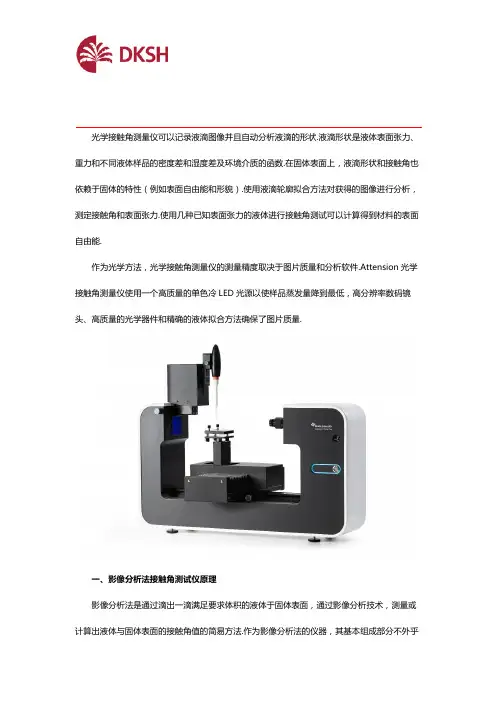

光学接触角测量仪可以记录液滴图像并且自动分析液滴的形状.液滴形状是液体表面张力、重力和不同液体样品的密度差和湿度差及环境介质的函数.在固体表面上，液滴形状和接触角也依赖于固体的特性（例如表面自由能和形貌）.使用液滴轮廓拟合方法对获得的图像进行分析，测定接触角和表面张力.使用几种已知表面张力的液体进行接触角测试可以计算得到材料的表面自由能.作为光学方法，光学接触角测量仪的测量精度取决于图片质量和分析软件.Attension光学接触角测量仪使用一个高质量的单色冷LED光源以使样品蒸发量降到最低，高分辨率数码镜头、高质量的光学器件和精确的液体拟合方法确保了图片质量.一、影像分析法接触角测试仪原理影像分析法是通过滴出一滴满足要求体积的液体于固体表面，通过影像分析技术，测量或计算出液体与固体表面的接触角值的简易方法.作为影像分析法的仪器，其基本组成部分不外乎光源、样品台、镜头、图像采集系统、进样系统.简单的一个影像分析法可以不含图像采购系统，而通过镜头里的十字形校正线去直接相切于镜头里观察到的接触角得到.计算接触角的方法通常基于一特定的数学模型，如液滴可被视为球或圆椎的一部分，然后通过测量特定的参数如宽/高或通过直接拟合来计算得出接触角值.Young-Laplace方程描述了一封闭界面的内、外压力差与界面的曲率和界面张力的关系，可用来准确地描述一轴对称的液滴的外形轮廓，从而计算出其接触角.仪器基本组成：光源、样品台、镜头、图像采集系统、进样系统.二、插板法接触角测试仪原理固体板插入液体时，只有板面与液体的夹角恰好为接触角时液面才直平伸至三相交界处，不出现弯曲.否则，液面将出现弯曲现象.因此，改变板的插入角度直至液面三相交界处附近无弯曲，这时，板面与液面的夹角即为接触角.三、力测量法（Tensiometry）接触角测试仪这种方法有时也被称为Wilhelmy板法测接触角，具体原理如下：将一个固体样品板浸入测试液体中，由于液体的表面张力以及固体的表面自由能的作用，称重传感器会感测到一个向下拉的力F（Wetting force）具体计算公式如下:F=γlgcosθP.其中：P代表板的周长.如果知道此时测得的力是多少，我们就可以看出接触角θ值.当然，以上没有考虑被测样品的浮力. 如果我们提升或降低样品浸入的深度，就可以测得后退角/前进角的值了.四、透过测量法接触角测试仪主要用于测量粉体接触角等的接触角测试仪.这种接触角测试仪的基本原理是：在装有粉末的管中固体粒子间的间隙相当于一束毛细管.毛细作用使可润湿固体粉末表面的液体透入粉体柱中.由于毛细作用取决于液体的表面张力和对固体的接触角，故测定已知表面张力液体在粉末柱中的透过性可以提供液体对粉末的接触角的知识.。
接触角实验报告
接触角实验报告接触角实验报告引言：接触角实验是一种常见的物理实验，通过测量液滴与固体表面之间的接触角来研究液体在固体表面上的润湿性质。
本实验旨在通过实际操作和数据记录，深入了解接触角的测量原理和应用。
实验仪器和材料：1. 接触角测量仪2. 高精度天平3. 滴管和滴液瓶4. 不同液体（如水、酒精、甘油等）5. 不同材质的固体样品（如玻璃、金属、纸张等）实验步骤：1. 准备工作：清洁实验仪器和固体样品，确保表面无尘和油脂。
2. 测量固体表面张力：使用接触角测量仪，将不同液体滴在固体表面上，记录液滴的形状和直径，计算固体表面张力。
3. 测量液体的接触角：将液体滴在固体表面上，观察液滴与固体表面的接触形态，使用接触角测量仪测量接触角，并记录数据。
4. 重复实验：重复以上步骤，使用不同液体和固体样品进行多次实验，以获得更准确的结果。
实验结果和数据分析：通过实验测量得到的接触角数据可以用来评估液体在固体表面上的润湿性质。
接触角越小，液体越容易在固体表面上展开，具有良好的润湿性；接触角越大，液体在固体表面上的展开性越差，具有较差的润湿性。
在本实验中，我们使用了水、酒精和甘油等不同液体，在玻璃、金属和纸张等不同材质的固体表面上进行了接触角测量。
实验结果显示，水在玻璃表面上的接触角较小，约为30度，表明水在玻璃表面上具有良好的润湿性；而水在金属表面上的接触角较大，约为90度，表明水在金属表面上的润湿性较差。
类似地，酒精和甘油在不同固体表面上的接触角也显示出不同的润湿性质。
实验讨论和应用：接触角实验在许多领域具有广泛的应用价值。
例如，在材料科学中，通过测量接触角可以评估涂层的润湿性能，为表面材料的选择和改进提供依据。
在生物医学领域，接触角实验可以用来研究液体在人体组织表面上的润湿性，从而指导医疗器械的设计和使用。
此外，接触角实验还可以应用于液滴传感器、液体表面张力的测量等领域。
然而，接触角实验也存在一些局限性。
首先，实验结果受到实验条件和测量误差的影响，需要进行多次实验取平均值以提高结果的准确性。
接触角测量仪原理
接触角测量仪原理
接触角测量仪是一种常用于表面性质研究和表面润湿性分析的仪器。
其测量原理基于Young方程，该方程描述了液体在固体表面上的润湿现象。
接触角是液滴与固体表面相接触时，液滴表面与固体表面之间形成的接触线与固体表面相交所形成的角度。
接触角实际上是一个三相界面的性质，其中包括液体、固体和气体。
测量接触角的方法通常使用测角装置将固体样品放置在其中，然后改变液体滴在样品表面上的浸润情况，通过观察接触线的形态并进行图像分析，可以计算得到液滴在固体表面上的接触角。
接触角的大小与固体表面和液滴之间相互作用力有关。
当固体表面亲水性较高时，液滴会广泛地浸润在固体表面上，接触角较小。
如果固体表面亲水性较低，液滴会形成球状，接触角较大。
接触角测量仪通常采用光学显微镜和图像处理系统进行数据采集和分析。
通过对液滴在固体表面上的接触线形态进行测量和分析，可以准确地计算出接触角的大小。
接触角测量仪广泛应用于表面科学、材料科学和化学工程等领域。
通过测量不同固体材料的接触角，可以评估其表面性质和润湿性能，并为研究液滴在固体表面上的行为提供重要的实验数据。
高温接触角测量仪
高温接触角测量仪高温接触角测量仪文档一、引言高温接触角测量仪是一种用于测量材料在高温环境下接触角的仪器设备。
接触角是指液滴或气泡与固体表面之间的角度，是评估固体表面亲水性或疏水性的重要参数之一。
随着科技的发展，对于高温环境下材料表面性质的研究日益重要，因此高温接触角测量仪在材料科学领域中得到了广泛应用。
二、基本原理高温接触角测量仪的基本原理是通过测量液滴在固体表面的形态变化来反推其接触角。
常用的测量方法有垂直光源法和侧视法。
1. 垂直光源法：在这种测量方法中，液滴位于垂直光源下方。
光线通过液滴射入图像传感器中，根据液滴的形状和图像的亮度信息计算出接触角。
2. 侧视法：这种测量方法中，液滴处于侧视的角度，并且通过高清摄像机拍摄液滴在固体表面的影像。
根据影像的特征，通过计算软件分析图像找到液滴与固体表面的接触角。
三、仪器结构和主要部件高温接触角测量仪主要由下列部件组成：1. 高温控制系统：用于控制测试环境的温度和压力，确保测试过程中高温环境的稳定。
2. 试样盒：用于容纳测量样品。
3. 加热系统：通过加热装置使样品达到所需的高温。
4. 光源：提供光线以便拍摄图像。
5. 摄像系统：包括高清摄像机和镜头，用于拍摄液滴在固体表面的影像。
6. 计算机和软件：用于控制仪器的运行并分析拍摄的影像数据，计算接触角。
四、仪器使用步骤1. 准备工作：打开仪器电源并连接相关设备，确保所有仪器部件的正常工作。
2. 样品准备：将需要测量的样品放置在试样盒中，并确保样品表面的洁净。
3. 设定温度和压力：根据实验要求，在仪器控制软件上设定所需的测试温度和压力。
4. 开始测试：点击软件上的开始按钮，仪器开始加热样品并记录液滴图像。
5. 数据分析：通过软件分析图像数据，计算出液滴与固体表面的接触角。
6. 结果输出：测试完成后，通过打印或保存结果的方式输出测量结果。
五、注意事项1. 安全操作：在操作高温接触角测量仪时，应注意高温对人体的伤害，避免触碰高温部件。
