计算机系统结构实验二控制相关
计算机系统结构实验报告
电子科技大学实验报告结果分析：观察三到九周期的ealu信号分别为（10,1,1,10,1,10,10），第九个周期的ealu为10，该周期执行的指令是sub r2 r1 r3;可见第一条指令赋值r1=10;第二条指令赋值r2=1;所以最后一条指令sub r1 r1 r2执行后结果为9，符合条件。
当有数据相关时，就会出问题，再观察第五、六、七两个周期，指令的执行结果均为1。
故该程序不能解决数据相关问题。
(二) 汇编器实现2.1自行设计与所给出的流水线指令的汇编格式，在下表中写出。
指令指令意义Op[31:26] Op2 [25:20] [19:15] [14:10] [9:5] [4:0]如上图所示，相邻的两条指令中，如果第二条指令的两个源操作数寄存器与上一条指令的目的操作数寄存器相同，那么第二条指令在译码周期从寄存器堆中取源操作数值的时候，上一条指令还只在执行周期，还没有将最后结果写回到相应的寄存器中，因此第二条指令取如上图所示，在直接相邻的两条产生数据相关的指令之间插入三条空指令，这样在第二条指令译码之前，第一条指令已经将结果写回，第二条指令取到的源操作数的值是最新的值，数据相关就消除了。
以上情况针对相邻的两条产生数据相关指令的分析，而对于中间隔了一条或两条无数据上图左边部分就是汇编器实现部分的流程图，在此基础上进行扩展，即如箭头所指方向，中间两步替代为右边部分。
）测试程序指令：xor r2, r2, r2add r3, r2, r1xor r2, r2, r2addi r1, r1, 20如上图所示，在产生数据相关的指令前插入了空指令“addi r0 r0 0”。
在xilinx中的仿真结果：。
计算机系统结构实验报告
计算机系统结构实验报告实验目的：掌握计算机系统的基本结构和工作原理，了解计算机系统的组成部分及其相互关系。
实验仪器和材料：计算机硬件设备（主机、硬盘、内存、显卡等）、操作系统、实验指导书、实验报告模板。
实验原理：实验步骤：1.搭建计算机硬件设备，将主机、硬盘、内存、显卡等组装连接好。
2. 安装操作系统，如Windows、Linux等。
3.启动计算机，进入操作系统界面。
4.打开任务管理器，查看CPU的使用情况。
5.打开任务管理器，查看内存的使用情况。
6.运行一些应用程序，观察CPU和内存的使用情况。
7.尝试使用输入输出设备，如键盘、鼠标等。
实验结果：通过实验，我们可以观察到计算机系统的硬件部分和软件部分的工作情况。
通过任务管理器，我们可以查看到CPU的使用情况和内存的使用情况。
在运行应用程序时，我们可以观察到CPU和内存的使用情况的变化。
通过使用输入输出设备，我们可以与计算机进行交互操作。
实验分析：从实验结果可以看出，计算机系统的硬件部分和软件部分都是相互关联的。
CPU作为计算机的核心部件，负责执行各种指令，通过数据传输和计算来完成各种操作。
而内存则用于存储数据和程序，通过读写操作来完成对数据的处理。
硬盘则用于长期存储数据。
操作系统则是计算机系统的管理者，通过调度CPU和内存的使用来实现对计算机资源的分配。
结论：计算机系统是由硬件和软件部分组成的，其中硬件部分包括CPU、内存、硬盘等，软件部分包括操作系统、应用程序等。
计算机系统通过CPU 的运算和数据传输来实现各种操作。
通过实验，我们可以观察到计算机系统的工作情况，并深入了解计算机系统的组成和工作原理。
实验总结：通过本次实验，我们对计算机系统的基本结构和工作原理有了更深入的了解。
实验中，我们搭建了计算机硬件设备，安装了操作系统，并通过观察和分析实验结果，进一步认识到计算机系统的组成部分和各部分之间的相互关系。
通过操作输入输出设备，我们还实践了与计算机进行交互操作的过程。
计算机系统结构 实验报告 (截图 分析 总结)
实验一流水线中的相关一、实验目的1. 熟练掌握WinDLX模拟器的操作和使用，熟悉DLX指令集结构及其特点；2. 加深对计算机流水线基本概念的理解；3. 进一步了解DLX基本流水线各段的功能以及基本操作；4. 加深对数据相关、结构相关的理解，了解这两类相关对CPU性能的影响；5. 了解解决数据相关的方法，掌握如何使用定向技术来减少数据相关带来的暂停二、实验平台WinDLX 模拟器三、实验内容和步骤1.用WinDLX模拟器执行下列三个程序：(分别以步进、连续、设置断点的方式运行程序，观察程序在流水线中的执行情况，观察CPU中寄存器和存储器的内容。
熟练掌握WinDLX的操作和使用。
)●求阶乘程序fact.s⏹步进的运行方式：步进的运行方式是指，每次控制只执行一条语句，快捷键为F7键：图1-1 单步运行测试⏹设置断点的运行方式：鼠标点击某行，按下“Insert键”，设置断点：图1-2 设置断点图1-3 断点设置成功，按F5运行至断点⏹连续的运行方式：通过按下F5键，可直接运行至断点处；按下F8键，并在对话框内键入跳跃的步数，可以直接跳转指定的步数：图1-4 设置跳转步数●求最大公倍数程序gcm.s，观察程序在流水线中的执行情况：●求素数程序prim.s，观察CPU 中寄存器和存储器的内容2. 用WinDLX运行程序structure_d.s通过模拟找出存在资源相关的指令对以及导致资源相关的部件；记录由资源相关引起的暂停时钟周期数，计算暂停时钟周期数占总执行周期数的百分比；论述资源相关对CPU性能的影响，讨论解决资源相关的方法。
●存在资源相关的指令、导致资源相关的部件⏹两条指令同时访问寄存器f4，造成资源相关：⏹两条指令同时访问ALU，造成资源相关：●由资源相关引起的暂停时钟周期数、暂停时钟周期数占总执行周期数的百分比由资源相关引起的暂停时钟周期数：30；总执行周期数：139；暂停时钟周期数占总执行周期数的百分比：21.6%3. 在采用、以及不采用定向技术的情况下，分别用WinDLX 运行程序data_d.s(记录数据相关引起的暂停时钟周期数以及程序执行的总时钟周期数，计算暂停时钟周期数占总执行周期数的百分比；并计算采用定向技术后性能提高的倍数)●采用定向技术：（左下图）⏹计算暂停时钟周期数占总执行周期数的百分比：30/128=23.4%图3-1 采用定向技术图3-2 不采用定向技术●不采用定向技术：（右上图）⏹计算暂停时钟周期数占总执行周期数的百分比：104/202=51.5%●采用定向技术后性能提高的倍数：202/128=1.58倍四、实验总结●资源相关对CPU性能的影响、讨论解决资源相关的方法资源相关使相关指令在流水线上停滞，降低了执行效率；为解决这一问题，应在编写代码时尽量避免总是使用同一寄存器；并通过指令调度，使相关的代码执行距离拉开。
计算机控制系统性能分析
南京邮电大学自动化学院实验报告课程名称：计算机控制系统实验名称：计算机控制系统性能分析所在专业：自动化学生姓名：**班级学号：B************: ***2013 /2014 学年第二学期实验一：计算机控制系统性能分析一、 实验目的：1.建立计算机控制系统的数学模型；2.掌握判别计算机控制系统稳定性的一般方法3.观察控制系统的时域响应，记录其时域性能指标；4.掌握计算机控制系统时间响应分析的一般方法；5.掌握计算机控制系统频率响应曲线的一般绘制方法。
二、 实验内容：考虑如图1所示的计算机控制系统图1 计算机控制系统1. 系统稳定性分析(1) 首先分析该计算机控制系统的稳定性，讨论令系统稳定的K 的取值范围； 解:G1=tf([1],[1 1 0]);G=c2d(G1,0.01,'zoh');//求系统脉冲传递函数 rlocus(G);//绘制系统根轨迹Root LocusReal AxisI m a g i n a r y A x i s-7-6-5-4-3-2-1012-2.5-2-1.5-1-0.500.511.522.5将图片放大得到0.750.80.850.90.9511.051.11.151.21.25-0.15-0.1-0.050.050.10.15Root LocusReal AxisI m a g i n a r y A x i sZ 平面的临界放大系数由根轨迹与单位圆的交点求得。
放大图片分析： [k,poles]=rlocfind(G)Select a point in the graphics window selected_point = 0.9905 + 0.1385i k =193.6417 poles =0.9902 + 0.1385i 0.9902 - 0.1385i 得到0<K<193(2) 假设不考虑采样开关和零阶保持器的影响，即看作一连续系统，讨论令系统稳定的K 的取值范围； 解：G1=tf([1],[1 1 0]); rlocus(G1);-1.2-1-0.8-0.6-0.4-0.200.2-0.8-0.6-0.4-0.20.20.40.60.8Root LocusReal AxisI m a g i n a r y A x i s由图片分析可得，根轨迹在S 平面左半面，系统是恒稳定的，所以： 0<K<∞(3) 分析导致上述两种情况下K 取值范围差异的原因。
实验四控制冒险与分支预测

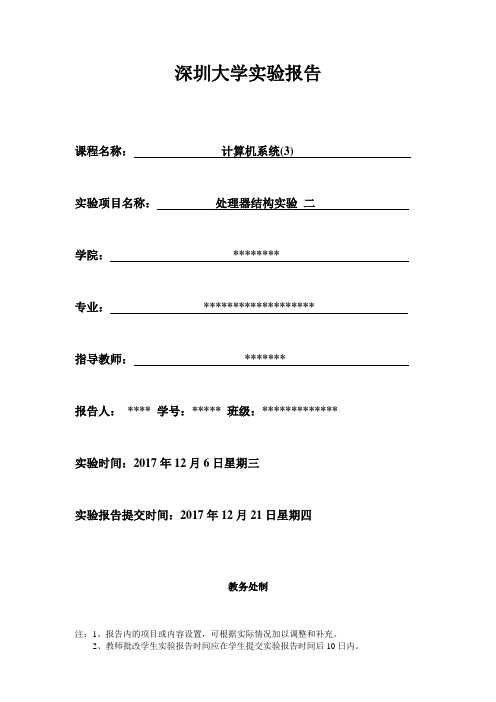

深圳大学实验报告课程名称：计算机系统(3)实验项目名称：处理器结构实验二学院：********专业：*******************指导教师：*******报告人：**** 学号：***** 班级：************* 实验时间：2017年12月6日星期三实验报告提交时间：2017年12月21日星期四教务处制注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
一、试验目的——控制冒险与分支预测了解控制冒险分支预测的概念了解多种分支预测的方法，动态分支预测更要深入了解理解什么是BTB（Branch Target Buffer），并且学会用BTB来优化所给程序利用BTB的特点，设计并了解在哪种状态下BTB无效了解循环展开，并于BTB功能进行对比对WinMIPS64的各个窗口和操作更加熟悉二、实验内容按照下面的实验步骤及说明，完成相关操作记录实验过程的截图：首先，给出一段矩阵乘法的代码，通过开启BTB功能对其进行优化，并且观察流水线的细节，解释BTB在其中所起的作用；其次，自行设计一段使得即使开启了BTB也无效的代码。
第三，使用循环展开的方法，观察流水因分支停顿的次数减少的现象，并对比采用BTB结构时流水因分支而停顿的次数。
（选做：在x86系统上编写C语言的矩阵乘法代码，用perf观察分支预测失败次数，分析其次数是否与你所学知识吻合。
再编写前面第二部使用的令分支预测失败的代码，验证x86是否能正确预测，并尝试做解释）三、实验环境硬件：桌面PC软件：Windows四、实验步骤及说明背景知识在遇到跳转语句的时候，我们往往需要等到MEM阶段才能确定这条指令是否跳转（通过硬件的优化，可以极大的缩短分支的延迟，将分支执行提前到ID阶段，这样就能够将分支预测错误代价减小到只有一条指令），这种为了确保预取正确指令而导致的延迟叫控制冒险（分支冒险）。
为了降低控制冒险所带来的性能损失，一般采用分支预测技术。
计算机操作系统实验二
计算机操作系统实验二一、实验目的本实验旨在通过实际操作，深入理解和掌握计算机操作系统中的进程与线程管理。
通过实验，我们将了解进程的创建、执行、阻塞、唤醒等状态以及线程的创建、同步、通信等操作。
同时，通过实验，我们将学习如何利用进程和线程提高程序的并发性和效率。
二、实验内容1、进程管理a.进程的创建与执行：通过编程语言（如C/C++）编写一个程序，创建一个新的进程并执行。
观察和记录进程的创建、执行过程。
b.进程的阻塞与唤醒：编写一个程序，使一个进程在执行过程中发生阻塞，并观察和记录阻塞状态。
然后，通过其他进程唤醒该进程，并观察和记录唤醒过程。
c.进程的状态转换：根据实际操作，理解和分析进程的状态转换（就绪状态、阻塞状态、执行状态）以及转换的条件和过程。
2、线程管理a.线程的创建与同步：编写一个多线程程序，创建多个线程并观察和记录线程的创建过程。
同时，使用同步机制（如互斥锁或信号量）实现线程间的同步操作。
b.线程的通信：通过消息队列或其他通信机制，实现多个线程间的通信。
观察和记录线程间的通信过程以及通信对程序执行的影响。
c.线程的状态转换：根据实际操作，理解和分析线程的状态转换（新建状态、就绪状态、阻塞状态、终止状态）以及转换的条件和过程。
三、实验步骤1、按照实验内容的要求，编写相应的程序代码。
2、编译并运行程序，观察程序的执行过程。
3、根据程序的输出和实际操作情况，分析和理解进程与线程的状态转换以及进程与线程管理的相关原理。
4、修改程序代码，尝试不同的操作方式，观察程序执行结果的变化，进一步深入理解和掌握进程与线程管理。
5、完成实验报告，总结实验过程和结果，提出问题和建议。
四、实验总结通过本次实验，我们深入了解了计算机操作系统中的进程与线程管理原理和实践操作。
在实验过程中，我们不仅学习了如何利用编程语言实现进程和线程的操作，还通过实际操作观察和分析了进程与线程的状态转换以及进程与线程管理的基本原理。
北邮高级计算机系统结构实验二三四五
实验二指令流水线相关性分析·实验目的通过使用WINDLX模拟器，对程序中的三种相关现象进行观察，并对使用专用通路，增加运算部件等技术对性能的影响进行考察，加深对流水线和RISC 处理器的特点的理解。
·实验原理：指令流水线中主要有结构相关、数据相关、控制相关。
相关影响流水线性能。
·实验步骤一．使用WinDLX模拟器，对Fact.s做如下分析：（1）观察程序中出现的数据/控制/结构相关。
指出程序中出现上述现象的指令组合。
（2）考察增加浮点运算部件对性能的影响。
（3）考察增加forward部件对性能的影响。
（4）观察转移指令在转移成功和转移不成功时候的流水线开销。
·实验过程一．使用WinDLX模拟器，对Fact.s做如下分析：浮点加、乘、除部件都设置为1，浮点数运算部件的延时都设置为4，如图1：图1 初始设置将fact.s和input.s加载至WinDLX中，如图2示。
图2 加载程序1.观察程序中出现的数据/控制/结构相关；指出程序中出现上述现象的指令组合。
1）数据相关点击F7，使程序单步执行，当出现R-Stall时停止，运行过程中出现下图3所示，输入整数6。
图3 输入整数6打开Clock Diagram，可以清楚的看到指令执行的流水线如图4所示。
图4 指令流水线双击第一次出现R-Stall的指令行，如图5所示。
图5 指令详细信息对以上出现的情况分析如下：程序发生了数据相关，R-Stall（R-暂停）表示引起暂停的原因是RAW。
lbu r3,0×0(r2)要在WB周期写回r3中的数据；而下一条指令seqi r5,r3,0×a要在intEX周期中读取r3中的数据。
上述过程发生了WR冲突，即写读相关。
为了避免此类冲突，seq r5,r4,0×a的intEX指令延迟了一个周期进行。
由此，相关指令为：2）控制相关由图6可以看出，在第4时钟周期：第一条指令处于MEM段，第二条命令处于intEX段，第三条指令出于aborted状态，第四条命令处于IF段。
计算机系统结构实验报告
计算机系统结构实验报告计算机系统结构实验报告引言：计算机系统结构是计算机科学领域中的重要课题，它研究计算机硬件和软件之间的关系，以及如何优化计算机系统的性能和效率。
本实验报告旨在介绍我们小组在计算机系统结构实验中的设计和实现过程，以及所获得的实验结果和经验。
一、实验目的计算机系统结构实验的目的是通过设计和实现一个简单的计算机系统，加深对计算机硬件和软件之间关系的理解，以及掌握计算机系统的组成和工作原理。
具体目标包括：1. 理解计算机系统的层次结构和组成部分。
2. 理解指令集架构和微指令集架构的区别。
3. 设计和实现一个简单的计算机系统，包括处理器、存储器和输入输出设备。
4. 测试和验证计算机系统的功能和性能。
二、实验设计与实现1. 计算机系统结构设计我们设计了一个基于冯·诺依曼体系结构的计算机系统，包括中央处理器（CPU）、存储器和输入输出设备。
CPU由控制单元和算术逻辑单元组成，控制单元负责指令的解码和执行，算术逻辑单元负责数据的运算和逻辑操作。
存储器用于存储指令和数据，我们选择了静态随机存储器（SRAM）作为主存储器。
输入输出设备包括键盘、显示器和磁盘。
2. 指令集架构设计我们选择了经典的冯·诺依曼指令集架构作为基础，定义了一套简单的指令集，包括算术运算、逻辑运算和数据传输等指令。
我们还设计了一套微指令集架构，用于实现指令的执行过程。
微指令集中包含了各种控制信号和操作码，用于控制CPU的工作。
3. 硬件设计与实现我们使用硬件描述语言（HDL）进行硬件设计和实现。
通过使用HDL，我们可以描述和模拟计算机系统的各个组成部分，并进行功能验证和性能分析。
我们使用Verilog HDL进行设计和实现，借助Verilog仿真器进行功能验证。
4. 软件设计与实现除了硬件设计和实现，我们还编写了一些软件程序，用于测试和验证计算机系统的功能和性能。
我们编写了一些简单的程序，包括算术运算、逻辑运算和数据传输等，用于测试CPU的指令执行和数据处理能力。
计算机组成原理实验报告_6
计算机组成原理实习报告本学期我们开设了计算机组成原理这门课, 主要学习计算机的主要部件以及这些部件组成的原理和如何运行。
除了平时的课堂学习, 我们还有实验课帮助我们更好的了解这门课程。
用于我们实验的机器是TEC-XP, 它是由清华大学计算机系和清华大学科教仪器厂联合研制的适用于计算机组成原理课程的实验系统, 主要用于计算机组成原理和数字电路等的硬件教学实验, 同时还支持监控程序、汇编语言程序设计、BASIC高级语言程序设计等软件方面的教学实验。
它的功能设计和实现技术, 都紧紧地围绕着对课程教学内容的覆盖程度和所能完成的教学实验项目的质量与水平来进行安排。
其突出特点是硬、软件基本配置比较完整, 能覆盖相关课程主要教学内容, 支持的教学实验项目多且水平高。
其组成和实现的功能如图1所示。
图1.硬件实现的实际计算机系统图一.微程序实验步骤1.接通教学机电源。
2.将教学机左下方的5个拨动开关置为11010（单步、手动置指令、微程序、联机、16 位）。
3.按一下“RESET”按键。
4.通过16 位的数据开关SWH、SWL置入指令操作码。
5.在单步方式下, 通过指示灯观察各类基本指令的微码。
(1) 选择基本指令的A组指令中的ADD指令, 观察其节拍流程1) 置拨动开关SW=00000000 00000001；（表示指令ADD R0, R1 ）2) 按RESET按键；指示灯Microp亮（只要选择微程序, 该灯在指令执行过程中一直亮）,其它灯全灭；3) 按START按键；指示灯CI3~0、SCC3~0显示1110 0000, 微址和下址的指示灯全灭；（本拍完成公共操作0→PC.DI#=0）4) 按START按键；指示灯CI3~0、SCC3~0显示1110 0000, 微址指示灯显示0000 0001, 下址的指示灯全灭；（本拍完成公共操作PC→AR、PC+1→PC）5) 按START按键；指示灯CI3~0、SCC3~0显示1110 0000, 微址指示灯显示0000 0010, 下址的指示灯全灭；（本拍完成公共操作MEM→IR）6) 以上三步为公共操作, 其它指令同；7) 按START按键；指示灯CI3~0、SCC3~0显示0010 0000, 微址指示灯显示0000 0011, 下址的指示灯显示0000 0100；（本拍完成/MAP操作功能）8) 按START按键；指示灯CI3~0、SCC3~0显示0011 0000, 微址指示灯显示0000 0100, 下址的指示灯显示0011 0000 (本拍执行ADD指令, DR←DR+SR 操作)。
实验2 循环展开及指令调度
实验报告（2010-2011 第二学期）实验课程：计算机系统结构班级：计科0802姓名：陈江华学号：200826140229成绩：实验2 循环展开及指令调度2.1 实验目的1.加深对指令调度技术的理解。
2.加深对延迟分支技术的理解。
3.熟练掌握用指令调度技术解决流水线中的数据冲突的方法。
4.进一步理解指令调度技术对CPU性能的改进。
5.进一步理解延迟分支技术对CPU性能的改进。
2.2 实验平台实验平台采用指令级和流水线操作级模拟器MIPSsim2.3 实验内容和步骤首先要掌握MIPSsim模拟器的使用方法。
1. 启动MIPSsim2. 根据相关知识中关于流水线各段操作的描述，进一步理解流水线窗口中各段的功能，掌握各流水寄存器的含义。
（用鼠标双击各段，就可以看到各流水寄存器的内容）3. 选择“配置”→“流水方式”选项，使模拟器工作在流水方式下。
4. 用指令调度技术解决流水线中的数据冲突。
（1）启动MIPSsim（2）用MIPSsim “文件”→“载入程序”选项，加载schedule.s。
（3）关闭定向功能。
这是通过“配置”→“定向”（使该项前面没有√号）来实现的。
（4）执行所载入的程序。
通过查看统计数据和时钟周期图，找出并记录程序执行过程中各种冲突发生的次数，发生冲突的指令组合以及程序执行的总时钟周期数。
RAW停顿16次，自陷停顿1次；ADDIU $r1,$r0,A与LW $r2,0($r1)冲突；LW $r2,0($r1)与ADD $r4,$r0,$r2冲突；LW $r6,4($r1)与ADD $r8,$r6,$r1冲突；MUL $r12,$r10,$r1与ADD $r16,$r12,$r1冲突；ADD $r16,$r12,$r1与ADD $r18,$r16,$r1冲突；LW $r20,8($r1)与MUL $r22,$r20,$r14冲突；总时钟周期数：33.（5）采用指令调度技术对程序进行指令调度，消除冲突。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、实验步骤：
1．Statistics窗口：
将待运行程序装入主存后按F5使程序完成执行，出现消息"Trap #0 occurred"表明最后一条指令trap 0已经执行，Trap指令中编号“0”没有定义，只是用来终止程序。双击图标Statistics。Statistics窗口提供各个方面的信息：模拟中硬件配置情况、暂停及原因、条件分支、Load/Store指令、浮点指令和traps。窗口中给出事件发生的次数和百分比。
2．WinDLX可以在多种配置下工作。你可以改变流水线的控制和时间要求、存储器大小和其他几个控制模拟的参数。点击Configuration / Floating Point Stages（点击Configuration打开菜单，然后点击Floating Point Stages菜单项），选择如下标准配置：
取指令
分析指令
执行指令
3、查看Statistics窗口中的各种统计数字，记录由控制相关引起的暂停时钟周期数，计算暂停时钟周期数占总执行周期数的百分比。
由控制相关引起的的暂停周期数为9，占总执行周期的6.47%。
七、心得体会：
指导教师批阅意见：
成绩评定：
指导教师签字：
年月日
备注：
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
1．无条件转移
无条件转移指Leabharlann 一般能够在指令分析器中就执行完成，因此一般对指令执行部件的工作不会造成影响。
2．条件转移
条件转移指令有两种：一般条件转移指令和复合条件转移指令。
对于一般条件转移指令，相关最严重的情况发生在条件码是上一条指令产生的。转移不成功对先行控制器的影响不大，而转移成功时，不仅指令执行过程变成了完全串行，而且要作废已经取到先行指令缓冲栈中的大量指令，从而白白增加了处理机与主存之间的通信量。
六、数据处理
1、程序运行说明。
通过”CLOCK”图，指令执行大致分为取指令，分析指令，执行指令，
指令存贮和WB。其中相关往往发生在取指令，分析指令和执行指令之间。
2、存在控制相关的指令对以及导致控制相关的部件说明。
存在控相关的指令有无条件转移，条件转移和复合条件转移指令。
导致控制相关的部件还有”取指令”,”分析指令”和”执行指令”
2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。
Count
Delay
Addition Units:
1
2
Multiplication Units:
1
5
Division Units:
1
19
点击Configuration/Memory Size，可以设置模拟处理器的存储器大小。应设置为0x8000，然后，点击OK返回主窗口。
在Configuration菜单中的其他三个配置也可以设置，它们是：Symbolic addresses, Absolute Cycle Count和Enable Forwarding。点击相应菜单项后，在它的旁边将显示一个小钩。
2.通过模拟，找出存在控制相关的指令对以及导致控制相关的部件。
3．由控制相关引起的暂停时钟周期数，计算暂停时钟周期数占总执行周期数的百分比。
4．论述控制相关对CPU性能的影响，讨论解决控制相关的方法。
三、实验仪器： 计算机
四、实验原理：
控制相关是指因为程序的执行方向可能被改变而引起的相关。可能改变程序执行方向的指令通常有无条件转移、一般条件转移、复合条件转移、子程序调用、中断等。
深 圳 大 学 实 验 报 告
课程名称：计算机体系结构
实验项目名称：实验二控制相关
学院：信息工程
专业：集成电路设计与集成系统
********
报告人：学号：班级：
实验时间：
实验报告提交时间：
教务部制
一、实验目的与要求：
通过本实验，加深对控制相关的理解，了解控制相关对CPU性能的影响。
二、实验内容：
1.用WinDLX模拟器运行程序structure_d.s。
