北京四方2014年度工程技术培训IEC61850通讯子系统问题
IEC61850通信标准
Part5 功能通信要求和装置模型
61850通信协议体系的基础，共分两个部分： 61850通信协议体系的基础，共分两个部分： 通信协议体系的基础 1)详细阐述了功能、逻辑节点和通信信息片三个核 详细阐述了功能 1)详细阐述了功能、逻辑节点和通信信息片三个核 心概念以及三者的相互关系。 心概念以及三者的相互关系。 2)对不同种类的通信报文的通信时间提出了要求 对不同种类的通信报文的通信时间提出了要求， 2)对不同种类的通信报文的通信时间提出了要求，以 及对如何验证整个系统通信性能提出要求。 及对如何验证整个系统通信性能提出要求。
IEC61850标准简介 标准简介
Part4 系统和项目管理
工程要求 参数分类 工程工具 文件 系统生命周期 产品周期和运行周期 停产通知和停产后支持 质量保证 责任 试验设备 试验类型：系统试验、型式试验、 试验类型：系统试验、型式试验、例行试验 FAT 和SAT
IEC61850标准简介 标准简介
IEC61850标准简介 标准简介
Part8~9 特定通信服务映射（SCSM） 特定通信服务映射（ ）
61850880261850-8-1：对MMS及ISO/IEC 8802-3的映射 MMS及 该标准将ACSI映射到了MMS ACSI映射到了MMS， 该标准将ACSI映射到了MMS，适用于站控层和间隔层 通信内通信。同时包括将ACSI映射到以太网，用于GOOSE ACSI映射到以太网 通信内通信。同时包括将ACSI映射到以太网，用于GOOSE 报文的收发。 报文的收发。 61850- 1:基于串行单方向多路点对点链接的采样值传输 61850-9-1:基于串行单方向多路点对点链接的采样值传输 该标准将有关采样测量值传输的部分映射过来,LLC 该标准将有关采样测量值传输的部分映射过来,LLC 采用无应答无连接, 采用无应答无连接,该协议适用于间隔级设备和过程级设 备间的通信。 备间的通信。 61850基于8802.3 8802.3上的采样值传输 61850-9-2：基于8802.3上的采样值传输 采用组网方式传输采样值， 采用组网方式传输采样值，更符合今后的发展方向

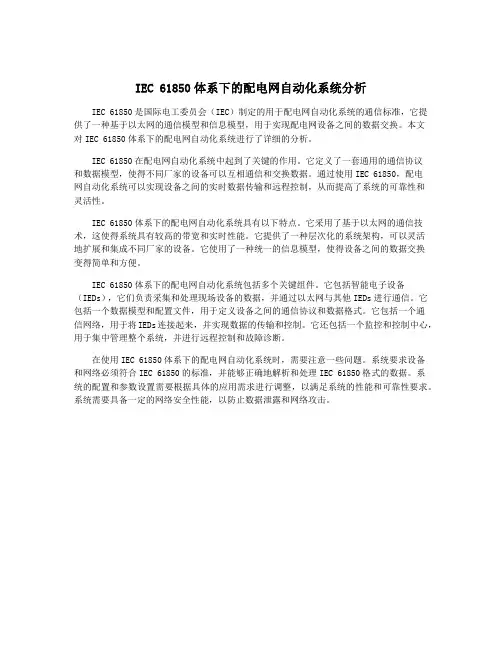

IEC 61850体系下的配电网自动化系统分析
IEC 61850体系下的配电网自动化系统分析IEC 61850是国际电工委员会（IEC）制定的用于配电网自动化系统的通信标准，它提供了一种基于以太网的通信模型和信息模型，用于实现配电网设备之间的数据交换。
本文对IEC 61850体系下的配电网自动化系统进行了详细的分析。
IEC 61850在配电网自动化系统中起到了关键的作用。
它定义了一套通用的通信协议和数据模型，使得不同厂家的设备可以互相通信和交换数据。
通过使用IEC 61850，配电网自动化系统可以实现设备之间的实时数据传输和远程控制，从而提高了系统的可靠性和灵活性。
IEC 61850体系下的配电网自动化系统具有以下特点。
它采用了基于以太网的通信技术，这使得系统具有较高的带宽和实时性能。
它提供了一种层次化的系统架构，可以灵活地扩展和集成不同厂家的设备。
它使用了一种统一的信息模型，使得设备之间的数据交换变得简单和方便。
IEC 61850体系下的配电网自动化系统包括多个关键组件。
它包括智能电子设备（IEDs），它们负责采集和处理现场设备的数据，并通过以太网与其他IEDs进行通信。
它包括一个数据模型和配置文件，用于定义设备之间的通信协议和数据格式。
它包括一个通信网络，用于将IEDs连接起来，并实现数据的传输和控制。
它还包括一个监控和控制中心，用于集中管理整个系统，并进行远程控制和故障诊断。
在使用IEC 61850体系下的配电网自动化系统时，需要注意一些问题。
系统要求设备和网络必须符合IEC 61850的标准，并能够正确地解析和处理IEC 61850格式的数据。
系统的配置和参数设置需要根据具体的应用需求进行调整，以满足系统的性能和可靠性要求。
系统需要具备一定的网络安全性能，以防止数据泄露和网络攻击。

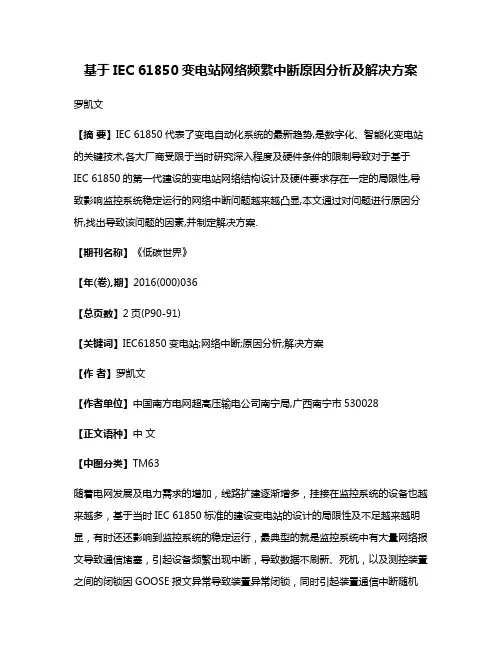

基于IEC 61850变电站网络频繁中断原因分析及解决方案
基于IEC 61850变电站网络频繁中断原因分析及解决方案罗凯文【摘要】IEC 61850代表了变电自动化系统的最新趋势,是数字化、智能化变电站的关键技术,各大厂商受限于当时研究深入程度及硬件条件的限制导致对于基于IEC 61850的第一代建设的变电站网络结构设计及硬件要求存在一定的局限性,导致影响监控系统稳定运行的网络中断问题越来越凸显,本文通过对问题进行原因分析,找出导致该问题的因素,并制定解决方案.【期刊名称】《低碳世界》【年(卷),期】2016(000)036【总页数】2页(P90-91)【关键词】IEC61850变电站;网络中断;原因分析;解决方案【作者】罗凯文【作者单位】中国南方电网超高压输电公司南宁局,广西南宁市530028【正文语种】中文【中图分类】TM63随着电网发展及电力需求的增加，线路扩建逐渐增多，挂接在监控系统的设备也越来越多，基于当时IEC 61850标准的建设变电站的设计的局限性及不足越来越明显，有时还还影响到监控系统的稳定运行，最典型的就是监控系统中有大量网络报文导致通信堵塞，引起设备频繁出现中断，导致数据不刷新、死机，以及测控装置之间的闭锁因GOOSE报文异常导致装置异常闭锁，同时引起装置通信中断随机性大，目前通过重启装置或经过长时间等待系统即可自动恢复正常，该问题已经影响到监控系统的稳定运行；本文针对该问题现象进行原因分析，找出导致该问题的几种因素，并正制定解决方案。
该变电站监控系统采用南瑞继保的RCS-9700分散式微机监控系统，RCS-9700系统采用最新的IEC 61850通信规约标准，按安装地点和功能，分位主控楼内的站控层和现场小室内的间隔层设备。
网络结构为开放式分层、分布式结构。
站控层通过光纤与间隔层相连。
该系统的网络全部采用光纤或屏蔽双绞线以太网组网，网络拓扑结构采用总线型。
站控层监控网络按双以太网配置，且按全站终期规模配置。
间隔层也采用双以太网，间隔层设备采用具备以太网接口的测控单元直接接入网络，与站控层设备通讯。
北京四方2014年度工程技术培训智能站PMU典型问题

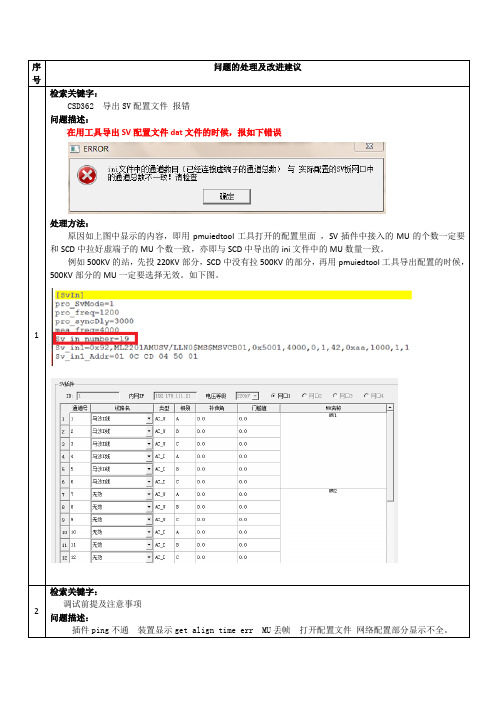

号1检索关键字：CSD362 导出SV 配置文件 报错 问题描述：在用工具导出SV 配置文件dat 文件的时候，报如下错误处理方法：原因如上图中显示的内容，即用pmuiedtool 工具打开的配置里面 ，SV 插件中接入的MU 的个数一定要和SCD 中拉好虚端子的MU 个数一致，亦即与SCD 中导出的ini 文件中的MU 数量一致。
例如500KV 的站，先投220KV 部分，SCD 中没有拉500KV 的部分，再用pmuiedtool 工具导出配置的时候，500KV 部分的MU 一定要选择无效。
如下图。
4检索关键字：双母线接线 所属母线1 所属母线2 问题描述：在双母线接线方式下，有些站线路只采电流，没有独立的线路PT 电压或者切换后的母线电压接入装置，而要取母线的电压计算功率。
处理方法：这时候我们就要将这条线路的元件类型选择为出线，所属母线1和所属母线2分别选择两条母线。
由于没有接入刀闸节点的位置，装置实际上是不判断这条出线实际是挂在哪一条母线上的。
计算功率的时候，哪一条母线先有电压，就取哪条母线的电压。
4检索关键字：3/2接线 中开关 电流极性 配置 问题描述：在500KV 站配置中一个整串的配置和中开关电流极性配置方法 处理方法：CHN[00]: [1377593050,3456] TQ=[0] ST=[2] BE=[1]TQ=[0] 表示时间质量为0 ST=[2] 表示稳定状态BE=[1] 为1表示在配置中配了这块插件7检索关键字：开关量 超过16个 接入主站 异常 问题描述：配置文件中的配置的开关量数目超过16个后接入科东D5000主站异常，开关量无法上送问题 处理方法：在用CSD-362配置建模工具配置DI （开入）是必须配置为16的整倍数，如果没有达到16的整倍数，就用备用1、备用2、、、、、、，但是每台装置第1块开入插件的开入1必须配置为：装置复归，如下图：9 检索关键字：PMU子站与wams主站通讯异常问题现象描述：在CSD362调试中，遇到子站与主站通讯问题，在确认子站配置无问题的前提下，通过以下方法来定位通讯中存在的具体问题。
基于IEC61850保护装置双网通信中断的问题分析
基于IEC61850保护装置双网通信中断的问题分析发布时间：2021-05-19T02:49:37.607Z 来源：《中国电业》（发电）》2021年第2期作者：王化勇高翔朱小超[导读] 近年来，变电站技术的研究和工程应用正朝智能变电站方向快速推进。
云南电网有限责任公司红河供电局云南蒙自 661100摘要：2018年12月13日和12月18日，某站分别发生两起深圳南瑞保护装置黑屏并发双网通信中断的异常事件，发生后现场人员查看相关说明书开展对故障发生时相关异常信息的分析，发现深圳南瑞保护装置同批次产品皆存在由于投运年限较长、管理CPU运行程序与底板程序不兼容，管理程序跑死导致通信中断的问题，并提出解决措施。
关键词：IEC61850、保护装置、通信中断引言近年来，变电站技术的研究和工程应用正朝智能变电站方向快速推进。
基于IEC61850标准和网络技术的智能变电站承担着电力变换、电能汇集、电能分配和控制等重要功能。
保护技术是智能电网技术的重要组成部分，包括其安全性在内的各方面性能直接关系到电力系统的整体性能。
而其中的继电保护和安全控制系统则更是直接关系到电力系统故障状态下能否安全切除故障恢复正常运行。
保护装置能迅速切断故障线路，将危害和损失降到最小，保护电力系统，应当重视其地位和发挥的作用。
一、保护动作情况及分析1.1动作前设备运行情况某变电站220kV母线并列运行，其二次设备保护装置正常投入且运行正常。
1.2保护动作及后台告警情况（1）2018年12月13日甲某线通信中断：22:13:07.605，IEC61850装置：220kV甲某线主二保护PRS753A网段通信中断；22:13:27.224，IEC61850装置：220kV甲某线主二保护PRS753B网段通信中断；22:13:27.224，IEC61850装置：220kV甲某线主二保护PRS753双网段通信中断。
（2）2018年12月18日220kV第一套母差保护通信中断：23:42:57.899，IEC61850装置：220kV第一套母差保护BP2CA网段通信中断；23:43:16.911，IEC61850装置：220kV第一套母差保护BP2CB网段通信中断；23:43:16.911，IEC61850装置：220kV第一套母差保护BP2C双网段通信中断。
61850调试常见故障分析
61850调试常见故障分析IEC61850规约渐成趋势，现在我们的直流系统和一体化电源大多采用61850与后台通信。
可是我们很多同事都没接触过61850，而且我们的61850调试相对繁琐一点，上个月我在吉林长春使用61850调试过二套一体化电源，在调试的过程遇到很多问题，在这与大家分享一下，同时希望大家一起完善，共同进步。
我这次主要分析一下常见故障，基本的操作还需大家仔细学习“61850智能监控配置说明”。
配置前我们需要后台通讯协议，里面有遥信量和遥测量对应的点号。
61850智能监控配置步骤：1、模型文件的配置。
注1：在DOI里面增加数据对象时，我们一般先复制一个数据对象再修改，修改时请注意，DAI里面的du也是描述需要修改哦。
注2：不是后台通讯协议中所有遥信量我们都需要添加，为了减少模拟实验的麻烦，一些不重要的遥信量尽量不要添加，模板中有的我们都应该删除。
比如开关状态（客户强调需要除外）、各系统总故障、DC/DC设备故障（在长春只有一个开关控制所有DC/DC模块电源，这个故障无法模拟）、频率过高过低等等，自己把握哈。
2、工程文件的配置。
注1：点号一定要正确，请检查三遍。
注2：下行通道中其它里面的block需要修改，十进制和十六进制转换可以使用计算器，在查看中选择科学型。
3、修改映射文件objects.xml。
以上都是可以在出发前做好的。
到达现场后，固定61850转换器，连接通信线（连到主监控，一般出厂前已经引到端子上）和电源线（48V）。
询问后台厂家，我们设备的IP地址和IEDname。
修改IP的方法：1,telnet 现有IP2，进入系统后，输入用户名、密码（均为admin）3,输入修改IP的命令：config ip ipaddr 新IP 回车4，重新打开一个终端，用telnet 新IP5，输入用户名，密码，6，输入保存命令：sa 回车提示OK 就可以了修改对时服务器的IP地址1,用UE打开startup.cfg文件2，修改SNTP后面的IP地址为现场的对时服务器IP3，改完后将startup.cfg文件重新下入设备4，重新下载一次配置生效。
基于IEC61850的配网自动化开放式通信体系
基于IEC61850的配网自动化开放式通信体系一、本文概述随着电力系统的快速发展和智能化水平的持续提高，配网自动化已成为提升电网运行效率、保障供电质量的重要手段。
在这个过程中，通信技术的选择和应用显得尤为重要。
IEC61850作为国际电工委员会制定的电力系统自动化领域的国际标准，为配网自动化通信体系的建设提供了统一的技术框架和通信协议。
本文旨在探讨基于IEC61850的配网自动化开放式通信体系的设计原理、关键技术及其在实际应用中的优势与挑战，以期为我国配网自动化通信体系的建设提供有益的参考和借鉴。
文章首先将对IEC61850标准的基本内容进行介绍，包括其发展历程、核心特点以及在配网自动化中的应用意义。
随后，文章将详细阐述基于IEC61850的配网自动化开放式通信体系的结构组成和技术特点，包括通信协议的选择、网络拓扑的设计、信息模型的构建等方面。
在此基础上，文章还将对实际应用中遇到的关键技术问题进行深入探讨，如实时通信的保证、信息安全防护、系统互操作性等。
文章将结合国内外典型案例，分析基于IEC61850的配网自动化开放式通信体系在实际运行中的效果与影响，以期为我国配网自动化通信体系的建设提供有益的启示和建议。
二、IEC61850标准概述IEC61850，即国际电工委员会（IEC）制定的《电力系统自动化——变电站通信网络和系统》标准，是电力系统自动化领域的一项国际性标准。
该标准旨在通过统一的通信协议和数据模型，实现变电站内不同设备之间的互操作性，从而提高电力系统的运行效率和可靠性。
IEC61850标准的核心内容包括抽象通信服务接口（ACSI）、变电站配置语言（SCL）以及一系列的数据模型和服务。
其中，ACSI定义了变电站内部设备之间通信所需的服务接口，包括信息传输、访问控制等；SCL则提供了一种描述变电站配置和通信参数的语言，使得变电站的配置信息可以方便地生成、修改和交换。
IEC61850还定义了一系列的数据模型，如逻辑设备、逻辑节点、数据对象等，用于描述变电站内各种设备的功能和状态。
北京四方2014年度工程技术培训智能站测控典型问题
测控产品典型问题处理汇总编制要求1.检索关键字为查询提供方便,力求简洁明了;2.问题描述和解决方法尽量图文并茂,提高文档可读性;3.改进建议从工程调试角度和产品改进角度都可以提.序号产品类别问题的处理及改进建议1 CSI200EA/E检索关键字：测控建模交流插件部分问题描述：测控建模交流插件建模注意点处理方法：1、建模版本配合测控建模注意CSI200EManage 版本和Master配合推荐使用最新CSI200EManage 建模2、交流插件设置要求交流插件：实AI和虚AI加起来，最多设3块。
a使用manager进行装置配置时，在装置配置/交流板配置时，“大CT变比”“大PT 变比”必须正确填写，直接填写一次值。
如CT一次值：1200A PT一次值：220kV时，填写“大CT变比1200”；“大PT 变比220”。
b每个电压等级的MU只能对应一个虚拟的AI当1台测控接入多个MU时，推荐1块虚AI接入1个电压等级MU对于电压电流来自不同MU的情况，可订阅至同1块虚AIc同1块虚AI上的电流和电压才能计算功率。
不同虚AI的电流和电压是不能计算功率的。
（同实AI）d同期所需的电压必须在同一块虚AI上。
且只能在第1块虚AI上。
（同实AI）e在交流板配置中增加零序电压和零序电流的设置，可以在界面上面显示，对于判断PT/CT断线的依据。
（在即将新归档的EAI V2.04，master V1.19支持）一般f双点信息广东测控，建模的时候，开关，刀闸必须是双点，否则远动没法处理改进建议：建议：研发更改程序，可以在扩展菜单的吧/整定比例系数中可以对大PT/CT变比进行更改。
2 CSI200EA/E检索关键字：建模高级设置要求问题描述：建模高级设置要求注意点处理方法：a、在建模的“高级配置”中必须选择“投入同期功能、中间继电器、导出间隔层虚端子”。
默认只有投入同期功能，所以需要大家选择其余项，再输出ICD文件b、间隔层接收GOOSE数量最多支持32个过程层接收GOOSE数量最多支持64个（1.18master）改进建议：无3 CSI200EA/E检索关键字：SV板和交流板同时存在时的配置及设置问题描述：SV板和交流板同时存在时，报“SV板通讯中断”处理方法：在测控装置中如果同时存在实际交流板和SV板，肯定是实际交流插件在左、SV插件在右，但是在用CSI200EManage工具制作装置配置是必须为“SV插件的虚拟交流板在前、实际交流板在后，如上图所示。
北京四方2014年度工程技术培训IEC61850通讯子系统问题
一、61850通讯原理二、进程启动61850插件通讯所需进程为cserver 和m61850_1，telnet 或者通过超级终端登陆插件，输入i 命令，查看进程是否启动，如图所示。
如果cserver 无法启动，联系技术专责处理。
如果m61850_1进程无法启动，是因为程序检查接入配置信息发现错误，一般是装置地址重复、模板名称有汉字或者超过80字节、模板中四遥描述有无法识别字符、读取其他配置错误等等。
这些错误可通过分析根目录下的err 、log 文件来确认。
三、通讯子系统初始化失败通讯进程启动正常后，通过I 命令确认跟每台装置的连接是否正常，如图所示如果图中无装置，说明通讯子系统初始化失败，读取csscfg.ini 或者IED*.ini 失败，通过测试确认存在问题的文件，发给技术专责分析。
由于操作系统资源限制，远动用的通讯子系统不具备自动分析功能。
常见原因如下:1、 tffs0a 目录下没有61850cfg ；2、 未生成通讯子系统文件csssys.ini ，该文件通过简化命令cssCfg 或C 生成即可cssCfg 2,3cssCfg 2,5文件生成后存在/tffs0a 目录下，需要将其FTP 至/tffs0a/61850cfg 下。
3、 csscfg.ini 文件属性错误或者内容错误，一般都是监控版本原因造成，也有可能ftp 传输过程出现错误，用ue 打开检查无误后，重新下装一次。
4、 IED 文件错误或缺失，问题原因基本同第3条，或者操作过程中遗漏。
5、 非-N 插件，如果osicfg.xml 中Max_Calling_Connections 定义为512，则处理能力不足会启动异常，需要改为2556、 其他未知原因，联系技术支持处理。
四、连接失败 间隔层装置 接入插件数据库通讯子系统数据处理1、远动的IED文件与间隔层装置CID不一致，这事最常见的问题，必须时刻保持监控、远动、测保的ied、cid文件一致。
北京四方2014年度工程技术培训CSC主要低压保护装置常见问题专题分析
低压产品目前主要分常规非61850通信的CSC200、CSC326G 系列，61850通信的COM 板系列、CSC200P系列，CSD200系列，高压平台CSC200、CSC326G系列。
本文档按照问题类型将常见问题进行梳理，方便查阅。
第1部分装置液晶面板显示常见问题
第2部分装置采样异常常见问题
第3部分装置开入\开出异常常见问题
第4部分装置操作回路异常常见问题
第5部分装置接线常见问题
第6部分装置定值整定常见问题
第7部分装置保护实验常见问题
第8部分装置各类告警常见问题
第9部分装置遥信、遥测及通信常见问题
第10部分装置固化程序、对时、打印等
选择要下载的软件（文件需是.s19格式），点击“执行”。
、通过超级终端发送文件
）打开超级终端，在名称框中输入任意字符，点击确定
按下图进行通讯设置，点击确定）发送文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、61850通讯原理
二、进程启动
61850插件通讯所需进程为cserver 和m61850_1，telnet 或者通过超级终端登陆插件，输入i 命令，查看进程是否启动，如图所示。
如果cserver 无法启动，联系技术专责处理。
如果m61850_1进程无法启动，是因为程序检查接入配置信息发现错误，一般是装置地址重复、模板名称有汉字或者超过80字节、模板中四遥描述有无法识别字符、读取其他配置错误等等。
这些错误可通过分析根目录下的err 、log 文件来确认。
三、通讯子系统初始化失败
通讯进程启动正常后，通过I 命令确认跟每台装置的连接是否正常，如图所示
如果图中无装置，说明通讯子系统初始化失败，读取csscfg.ini 或者IED*.ini 失败，通过测试确认存在问题的文件，发给技术专责分析。
由于操作系统资源限制，远动用的通讯子系统不具备自动分析功能。
常见原因如下:
1、 tffs0a 目录下没有61850cfg ；
2、 未生成通讯子系统文件csssys.ini ，该文件通过简化命令cssCfg 或C 生成即可
cssCfg 2,3
cssCfg 2,5
文件生成后存在/tffs0a 目录下，需要将其FTP 至/tffs0a/61850cfg 下。
3、 csscfg.ini 文件属性错误或者内容错误，一般都是监控版本原因造成，也有可能ftp 传输过程出现错误，用ue 打开检查无误后，重新下装一次。
4、 IED 文件错误或缺失，问题原因基本同第3条，或者操作过程中遗漏。
5、 非-N 插件，如果osicfg.xml 中Max_Calling_Connections 定义为512，则处理能力不足会启动异常，需要改为255
6、 其他未知原因，联系技术支持处理。
四、连接失败 间隔层装置 接入插件数据库
通讯子系统数据处理
1、远动的IED文件与间隔层装置CID不一致，这事最常见的问题，必须时刻保持监控、远动、
测保的ied、cid文件一致。
2、远动ip与网络中的其他ip冲突
3、间隔层装置问题，对连接数、实例号范围有限制，常见与外厂家装置通讯。
一般搜索
CID文件中“RptEnabled”，在其后面是max="12"，其中12表示报告的最大实例。
4、 IED中有vxworks不支持的数据类型，例如许继直流的电度量的定义为INT128，需要删掉该
类型或者改为INT32或FLOAT32来建模，
5、报告实例号冲突
可通过L命令查看装置连接次数，如图所示。
Times-A、Times-B表示A、B网的正常连接次数，调试时如果发现连接次数在几分钟内不断增加，说明CSC1321的报告实例号与其他站控层设备冲突，需要核实所有站控层设备是否按规定设置了报告实例号，远动主备机分别设置为3和5。
五、常见问题处理思路
1、如果远动装置和站内装置全部通讯中断，则首先需要检查后台和站内装置的
通信状态；
2、若后台和站内装置通讯状态正常，而远动机和站内所有装置通讯中断，则首
先要检查远动机的接入插件和站控层交换机连接的网线是否正常。
3、若远动机和交换机之间的网线没有问题，这时可以重启接入插件查看通讯子系统启动过程来确定问题原因，例如telnet登陆插件后出现如下所示过程：
（1）下装到接入插件里的61850cfg文件后，没有生成通讯子系统文件csssys.ini文件，或者该文件存放的路径不对，抓取启动过程如下图所示：
上图中，主要是截图里的read csssys.ini fail，表示通讯子系统文件有问题
（2）如果没有抓到上图信息，或者登陆插件后显示的是什么打印信息也没有，如下图所示（由于笔记本连接装置慢的原因没有抓到启动过程），这个时候可能是没有生成通信子系统文件csssys.ini文件，或生成后的csssys.ini存放路径不对，也可能上传的某些个文件不完整，或少传送了某些个文件。
（3）当抓到的启动信息如下图所示的时候，可能是由于上传61850cfg文件到插件tffs0a/目录下的时候少文件，或由于网络（笔记本和1321）原因等造成某些文件没有传送完整，根据打印信息进行查找处理。
（4）如果登陆插件后循环的出现下图所示内容：
如果只是报连接超时，超时重连…，则首先要检查装置自身允许的最大实例号是否满足站内的要求，即是否允许足够多的站控层装置去连接，即若装置本身允许的实例号最大为4，而远动一般配成了3和5，那么一台远动机会和装置连上，另外一台就不可以和装置通讯。
如果在初始连接阶段有打印信息显示获取定义失败，很可能是两者的装置实例名不对应；实际工程中，保证装置里使用的模型中的IED名称与后台使用的实例名一致，并且远动使用的是最新的后台导出的远动数据，如果实例名称更改了，后台需要重新输出数据给远动。
如果连接成功后，在总召模型阶段打印信息里显示获取某些控点信息失败，需要查看远动使用从后台导出的数据是否是后台最新的，装置使用的模型和后台使用的模型是否一致；例如后台使用的是装置的最新模型，而装置使用的是原来的老模型，即使有时候后台可以和装置通讯正常，由于远动是严格检查模型的，这样会导致远动和装置通讯不上。
如果装置已经能够正常上送数据了，但是登陆到插件后输入M 255，后续打印信息频繁出现连接成功，然后又断开连接，输入L，看到一个装置在短时间内出现多次连接，同时注意站内是否有其他站控层装置也出现这种频繁连接成功又断开，如果是的话可能就是实例
号冲突了，即有两台或更多台站控层装置的实例号相同，导致装置和站控层装置之间时通时断；。
