压力钢管焊接技术交底

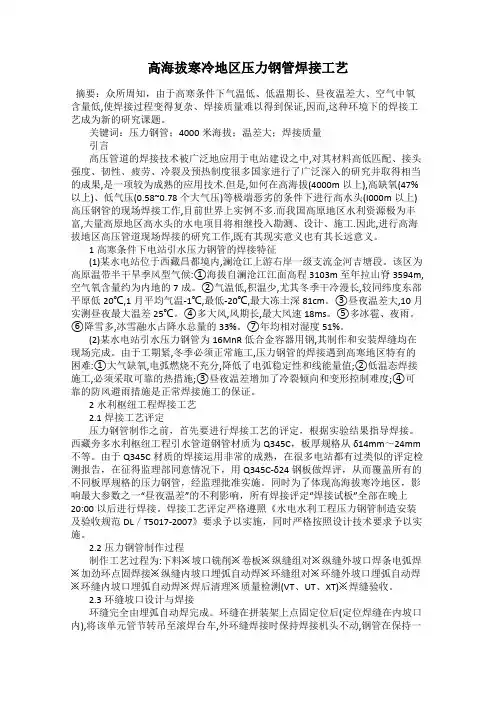

高海拔寒冷地区压力钢管焊接工艺
高海拔寒冷地区压力钢管焊接工艺摘要：众所周知，由于高寒条件下气温低、低温期长、昼夜温差大、空气中氧含量低,使焊接过程变得复杂、焊接质量难以得到保证,因而,这种环境下的焊接工艺成为新的研究课题。
关键词：压力钢管；4000米海拔；温差大；焊接质量引言高压管道的焊接技术被广泛地应用于电站建设之中,对其材料高低匹配、接头强度、韧性、疲劳、冷裂及预热制度很多国家进行了广泛深入的研究并取得相当的成果,是一项较为成熟的应用技术.但是,如何在高海拔(4000m以上),高缺氧(47%以上)、低气压(0.58~0.78个大气压)等极端恶劣的条件下进行高水头(I000m以上)高压钢管的现场焊接工作,目前世界上实例不多.而我国高原地区水利资源极为丰富,大量高原地区高水头的水电项目将相继投入勘测、设计、施工.因此,进行高海拔地区高压管道现场焊接的研究工作,既有其现实意义也有其长远意义。
1高寒条件下电站引水压力钢管的焊接特征(1)某水电站位于西藏昌都境内,澜沧江上游右岸一级支流金河吉塘段。
该区为高原温带半干旱季风型气候:①海拔自澜沧江江面高程3103m至年拉山脊3594m,空气氧含量约为内地的7成。
②气温低,积温少,尤其冬季干冷漫长,较同纬度东部平原低20℃,1月平均气温-1℃,最低-20℃,最大冻土深81cm。
③昼夜温差大,10月实测昼夜最大温差25℃。
④多大风,风期长,最大风速18ms。
⑤多冰雹、夜雨。
⑥降雪多,冰雪融水占降水总量的33%。
⑦年均相对湿度51%。
(2)某水电站引水压力钢管为16MnR低合金容器用钢,其制作和安装焊缝均在现场完成。
由于工期紧,冬季必须正常施工,压力钢管的焊接遇到高寒地区特有的困难:①大气缺氧,电弧燃烧不充分,降低了电弧稳定性和线能量值;②低温态焊接施工,必须采取可靠的热措施;③昼夜温差增加了冷裂倾向和变形控制难度;④可靠的防风避雨措施是正常焊接施工的保证。
2水利枢纽工程焊接工艺2.1焊接工艺评定压力钢管制作之前，首先要进行焊接工艺的评定，根据实验结果指导焊接。
压力排水管道(焊接钢管)施工方案技术交底
一、施工准备（一）作业条件：1、明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。
2、立管安装应在主体结构完成后进行。
每层均应有明确的标高线。
（二）材料要求：1、焊接钢管无锈蚀，管材不得有弯曲、锈蚀重皮及凹凸不平等现象。
管件无偏扣、乱扣、丝扣不全或角度不准现象。
管材及管件均应有出厂合格证及其他相应质量证明材料。
2、防锈漆、调和漆必须有出厂合格证。
（三）主要机具：1、机具：电焊机、套丝机、电钻、电锤、砂轮机、试压泵等。
2、工具：手锤、压力案、管钳等。
3、其它：钢直尺、水平尺、角尺、小线等。
二、质量要求1、管道支（吊、托）架及管座（墩）的安装应符合以下规定：构造正确，埋设平正牢固，排列整齐，支架与管子接触紧密。
检验方法：观察和用手扳检查。
2、管道及金属支架涂漆应符合以下规定：油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。
检验方法：观察检查。
3、允许偏差项目室内排水管道安装的允许偏差和检验方法三、工艺流程安装准备→孔洞预留→预制加工→卡架安装→管道安装→水泵安装→试压→防腐四、操作工艺（一）预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，使用专用工具垂直切割管材，切口应平滑，无毛刺；清洁管材与管件的连接部位，避免沙子、灰尘等损害接头的质量。
（二）焊接连接：1、焊接工艺应遵照已批准的焊接工艺规程执行。
2、焊条使用前，应按厂家说明书要求烘烤，焊条领用后，在焊条筒内存放的时间不应超过4h，否则应重新进行烘烤，但重复烘烤次数不得超过二次。
3、压力排水管道采用焊接钢管焊接，焊接时应有防风、雨措施；一般管道的焊接为对口型式及组对，电焊应符合下表规定注：δ≥5㎜的管子对接如能保证焊透可不开坡口。
墙体配管(焊接钢管)技术交底
六、附图：
签字栏
施工员
项目技术负责人
接受交底人
9、箱盒、开关插座等安装高度
住户配电箱箱底距地1.8m嵌墙暗装；配电间内及剪力墙上的配电箱、弱电箱挂墙明装，其余配电箱嵌墙暗装，箱底距地 1.5m；室内落地式配电柜底部距地200mm；消火栓箱距地0.9m
强电部分：
开关标高距地1.3m，普通插座距地0.3m，厨卫插座距地1.3m，壁挂空调插座距地2m，柜式空调插座距地0.3m，热水器插座距地2.3m，洗衣机插座距地1.3m，抽油烟机插座距地2m，等电位接地端子盒距地0.3m，总等电位联结箱距地0.5m；
3、管路的连接
（1）管路与管路的连接：砌体内暗敷设的管路采用套管焊接的方法连接,套管长度为连接管外径的1.5~3倍。要求焊接牢固、严密,不得有夹渣、咬肉等。
（2）管路与箱盒的连接：在土建对+1.0m水平控制线进行核查后,配合箱盒的安装同时进行。首先测定箱盒位置,根据其位置截取适当长度的短管,短管一端提前套好丝扣,丝扣的长度在15mm左右,按照管路与管路连接的方法,把短管的另一端与原来管路连接,注意进箱的焊接钢管如果有多根时应排列整齐,两管之间的距离应大于所用锁母边沿宽度的2倍,以保证锁母的安装,管路连接后上好锁母,以供安装配电箱、接线盒使用。配电箱取孔应根据管径大小配备专用冲孔器，严禁电焊烧割。暗配的导管埋设深度与墙面距离不应小于15mm，明配的导管应排列整齐，固定点间距均匀，安装牢靠。
2 手锤、蒸子、钢锯、半圆、圆、活扳子、鱼尾钳、JDG、KBG管专用工具。
3 铅笔、皮尺、水平尺、线坠、厌铲、厌桶、水壶、油桶、油刷、粉线袋、高凳等。
4 手电钻、台钻、钻头、拉铆枪、绝缘手套、工具袋、工具箱等。

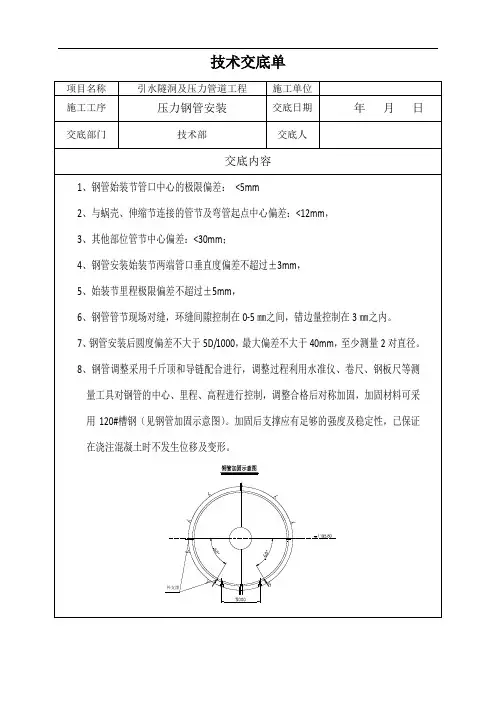

压力钢管安装、焊接技术交底
4、为尽量减少变形和收缩应力，在施焊前选定定位焊焊点和焊接顺序应从构件受周围约束较大的部位开始焊接，向约束较小的部位推进。
5、双面焊接时（设有垫板者例外），在其单侧焊接后应进行清根并打磨干净，再继续焊另一面。对需预热后焊接的钢板，应在清根前预热。若采用单面焊缝双面成型，应提出相应的焊接措施，并经监理人批准。
低合金钢的一类焊缝焊前清除定位焊，对于高强钢的任何焊缝焊前都清除定位焊。
（3）焊前预热、层间温度及焊后消缺处理
对于需要预热的钢板按焊接工艺确定的预热温度对焊缝进行加热，预热区宽度保持在焊缝中心线两侧各3倍板厚，且不少于100mm。用表面测温计在焊缝中心线两侧各50mm处对称测量。每条焊缝测量点不少于3对，预热设备采用电加热板。
（4）无损探伤在焊接完成24h以后进行。
经检查确认必须返修的焊缝缺陷，由承包人提出返修措施，经监理人同意后进行返修。返修后的原缺陷部位仍按有关规定进行检验。同一部位的返修次数不超过两次。当超过两次时，重新制定新的返修措施报监理人批准后实施。返修后的焊缝重新进行检验。
接收人
日期
18－26
3－10
Φ4.0
110－170
4－15
O
Φ3.2
80－150
18－26
3－10
Φ4.0
110－170
4－15
（2）16MnR钢板对接焊缝焊接工艺参数：
手工电弧焊电特性 表6
焊接位置
焊条直径（mm）
焊接电流（A）
焊接电压（V）
焊接速度
（cm/min）
F
Φ3.2
压力管道施工技术交底
口→组对，尺寸校核→焊接→焊缝外观检查→标识→探伤→管段内部彻底清理→封口→运输至堆放场
地保管→运输至现场安装→焊接→焊缝外观检查→标识→探伤→试压→油漆补刷→保温→冲洗、吹
扫、清洗→气密→交工。
2.铬钼钢：施工准备→原材料检验、标识→管线集中防腐、标识移植→出库→下料、切割、打磨
f．管道焊缝布置尽量避免“十字”焊缝和“丁字”焊缝，确实无法避免时焊缝做 100%射线检测；
11）不锈钢管道采用焊条电弧焊时，坡口两侧各 100mm 范围内应涂白垩粉或其他放沾污剂。焊接
完成后及时进行酸洗钝化处理。
12）本装置内，不锈钢和合金钢管线上禁止焊接临时支撑物。
13）合金钢管线在焊接前，应先进行预热，预热采用电加热的方法，15CrMoG 预热温度为 120℃～
200℃，12Cr5Mo 预热温度为 150℃～200℃，预热完成后立即进行焊接，且应连续焊完。若中途
中断焊接，应进行后热处理。再焊接时应对焊缝进行检查，确认无裂纹等缺陷后，方可按原焊
接工艺规程继续进行焊接。
14）合金钢管线焊接接头完成后立即进行热处理，15CrMoG 热处理温度为 700℃～750℃，12Cr5Mo
接→焊缝外观检查→标识→探伤→管段内部彻底清理→封口→运输至堆放场地保管→运输至现场安
装→焊接→焊缝外观检查→标识→探伤→试压→保温→冲洗、吹扫、清洗→气密→交工。
4.管道工程量的报送表格选用 SH/T3543-G404，所报吋口先由焊接质检员检查核实，然后报送相
应技术员进行统计，当天的焊接工作量，必须当天上报。
吊装作业时，必须将吊装区域用警戒绳防护起来并且附有警戒牌，闲杂人员及非吊装作业人员禁止
钢管焊接技术交底记录
工程施工技术交底记录4管道焊接1)本工程管道材质为给水涂塑钢管，焊接方式采用手工电弧焊接，焊条采用E43系列，焊机采用BX-500交流电焊机。
4、管道安装⑴钢管切割用乙炔切割，必须将切割表面的热影响区除去，其厚度一般不小于0.5mm。
⑵管子切口质量应符合下列要求：a 切口表面应平整，不得有裂纹、重皮、毛剌、凹凸、缩口、熔渣、氧化铁、铁屑等应以清除。
b 切口平面和管子轴线的垂直度不超过管子直径的1%，且不大于2mm。
⑶管线焊接接头位置应符合下列要求：a 相邻两道焊缝间的距离不小于1.5倍长管道公称直径，且不小于150mm。
b 管线焊接接头距离支墩净距离不小于50mm，需要热处理的焊缝距离支墩不小于300mm。
c在管线焊缝上不得开孔。
d 管道对接焊缝距离弯管起点不得小于100mm，且不宜小于管子外径。
e 直缝管的直焊缝应位于易检修的位置，不宜在底部。
⑷管道组装前，应对坡口及其内外表面用手工或机械进行清理，清除管道边缘100mm范围内的泥垢、油、漆、锈、毛剌等，收工前应将正安装的管子两端加临时盲板。
⑹管子对接错边量±2mm，间隙留2.5~3mm。
四、管道焊接（1）所有参加管道焊接的焊工必须持证上岗，施焊范围必须与本人资格考试所取得的资格范围一致，且施焊前要进行专项培训学习，通过试焊检验合格的焊工方可上岗施焊。
（2）管道焊接严格按已审批的焊接工艺规程进行施焊。
（3）管道焊接采用手工氩弧焊打底，手工电弧焊填充盖面。
（4）电焊条药皮应无脱落和显著裂纹，并应在350～400℃烘干处理后，于100～50℃保温下施焊，焊条烘干不得超过二次。
焊丝使用前应清除其表面的油污，金属锈等。
（6）为防止焊接出现裂纹及减少内应力，不得强行对口。
（7）管道焊接采用多层焊接，施焊时层间溶渣应清除干净，并进行外观检查，合格后方可进行下一层焊接。
①焊缝的焊接层数、焊条直径和电流强度，应根据被焊钢板的厚度、坡口形式和焊口位置确定，可参照表1-20～表1-22选用。
压力排水管道(焊接钢管)施工方案技术交底
压力排水管道(焊接钢管)施工方案技术交底一、施工前准备工作在进行压力排水管道(焊接钢管)施工之前，必须做好充分的准备工作，确保施工顺利进行。
具体准备工作包括： 1. 对施工现场进行全面检查，确保安全稳定； 2. 各项施工材料、设备、工具应到位，确保施工所需物品齐全； 3. 对施工人员进行培训，保证操作规范； 4. 制定详细的施工方案，进行技术交底，确保施工按照标准进行； 5. 确保必要的施工许可证和文件齐全。
二、施工流程1. 开挖工程1.根据设计要求，开挖出排水管道埋设的沟槽；2.确保沟槽底部平整，侧壁垂直，排水管道安装位置符合设计要求。
2. 管道安装1.对焊接钢管进行检查，确保材质及尺寸符合要求；2.将焊接钢管逐节安装到沟槽中，避免损坏管道及外壁防腐。
3. 管道连接1.使用焊接设备对钢管进行焊接，确保焊接牢固；2.进行防腐处理，保护焊接部位免受腐蚀；3.对焊缝进行检查，确保质量合格。
4. 安装附件1.安装管道附件，如阀门、弯头等，确保连接牢固密封；2.检查附件安装位置及连接质量。
三、施工验收施工结束后，进行严格的验收工作，确保施工质量符合标准要求。
1. 对管道及连接部位进行全面检查； 2. 进行压力试验，确保管道安全可靠； 3. 对施工过程中的数据和记录进行整理，形成完整的档案。
四、施工注意事项1.施工人员必须严格遵守操作规程，确保施工安全；2.施工过程中注意保护环境，避免造成污染；3.施工结束后，及时清理施工现场，确保周围环境整洁。
五、总结在进行压力排水管道(焊接钢管)施工时，必须遵循严格的施工流程，确保施工质量和安全。
通过准备充分、严格执行施工流程、严格验收等措施，可以有效保证施工工程的顺利进行和质量合格。
以上是压力排水管道(焊接钢管)施工方案技术交底的相关内容，希望对施工工作有所帮助。
压力管道焊接及焊后热处理施工工艺规范
1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工.2 主要编制依据2。
1 GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》2。
2 DL5007—92 《电力建设施工及验收技术规范（焊接篇）》2.3 SH3501-1997 《石油化工剧毒、可燃介质管道工程施工及验收规范》2。
4 GB50235-97 《工业金属管道工程施工及验收规范》2。
5 CJJ28—89 《城市供热管网工程施工及验收规范》2.6 CJJ33—89 《城镇燃气输配工程施工及验收规范》2。
7 GB/T5117—1995 《碳钢焊条》2。
8 GB/T5118—1995 《低合金钢焊条》2。
9 GB/T983-1995 《不锈钢焊条》2。
10 YB/T4242—1984 《焊接用不锈钢丝》2.11 GB1300—77 《焊接用钢丝》2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1。
1 压力管道焊接施工前,应依据设计文件及其引用的标准、规范,并依据我公司焊接工艺评定报告编制出焊接工艺技术文件(焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书)必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底,并做好技术交底记录.3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。
3。
2 对材料的要求3.2.1 被焊管子（件)必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。
