钢结构焊接技术交底
钢结构焊接工程技术交底
钢结构焊接工程技术交底引言概述：钢结构焊接工程技术交底是指在钢结构施工过程中，施工方向施工人员详细交代焊接工艺、焊缝形式、焊材要求等相关技术细节。
这是确保钢结构焊接工程质量的重要环节，对于保证工程的安全性、可靠性和持久性具有重要意义。
本文将从五个大点出发，详细阐述钢结构焊接工程技术交底的内容。
正文内容：1. 焊接工艺1.1 焊接方法：交底中需明确采用的焊接方法，如手工电弧焊、埋弧焊或气体保护焊等。
1.2 焊接工艺规程：详细交底焊接工艺规程，包括焊接电流、电压、焊接速度等参数的设定，以及预热、焊后热处理等工艺要求。
2. 焊缝形式2.1 焊缝类型：根据设计要求，明确所需的焊缝类型，如对接焊缝、角焊缝或搭接焊缝等。
2.2 焊缝准备：交底中需说明焊缝的准备要求，包括焊缝坡口形状、尺寸、清洁度等。
2.3 焊缝尺寸和位置：详细阐述焊缝的尺寸和位置要求，确保焊接质量和结构强度。
3. 焊材要求3.1 焊条选择：明确焊接过程中所使用的焊条种类和规格，以及焊条的质量要求。
3.2 焊丝选择：交底中需说明所需的焊丝种类和规格，以及焊丝的质量要求。
3.3 焊接材料质量检验：强调焊接材料的质量检验，包括焊条焊丝的外观质量、化学成分和力学性能等。
4. 焊接设备要求4.1 焊接机选择：明确所需的焊接机种类和规格，根据焊接工艺规程选择合适的设备。
4.2 焊接机检验：交底中需说明焊接机的检验要求，包括焊接机的电气安全性和工作性能等。
5. 焊接质量控制5.1 焊接质量检验：强调焊接质量检验的重要性，包括焊缝外观质量、尺寸偏差、焊接缺陷等的检测。
5.2 焊接质量评定：明确焊接质量评定的标准和方法，确保焊接工艺符合设计要求。
5.3 焊接记录和报告：交底中需强调焊接记录和报告的编制和保存，以备工程验收和后期维护使用。
总结：钢结构焊接工程技术交底是确保钢结构焊接工程质量的重要环节。
通过详细阐述焊接工艺、焊缝形式、焊材要求、焊接设备要求和焊接质量控制等内容，可以有效地提高焊接工程的安全性、可靠性和持久性。
钢结构焊接技术交底
钢结构焊接技术交底一、工程概述本次钢结构工程位于_____，总建筑面积为_____平方米。
结构形式主要为_____，钢材材质为_____，焊接工作量较大，焊接质量要求高。
为确保钢结构焊接质量，特进行本次技术交底。
二、焊接准备1、人员资质参与钢结构焊接的焊工必须持有有效的焊工操作证，并经过现场焊接考试合格后方可上岗作业。
2、焊接设备选用性能稳定、可靠的焊接设备，如直流电焊机、气体保护焊机等。
焊接设备应定期进行维护和保养，确保其正常运行。
3、焊接材料根据设计要求和钢材材质，选择合适的焊接材料，如焊条、焊丝、焊剂等。
焊接材料应具有质量证明书，并符合国家相关标准的规定。
在使用前，应按照规定进行烘干和存放。
4、焊件准备焊件表面应清洁、干燥，无油污、铁锈、氧化皮等杂质。
对于重要的焊缝，应采用机械打磨或化学清洗的方法进行处理。
焊件的坡口形式和尺寸应符合设计要求和焊接工艺规程的规定。
三、焊接工艺1、焊接方法根据焊件的材质、厚度、结构形式等因素，选择合适的焊接方法，如手工电弧焊、气体保护焊、埋弧焊等。
2、焊接参数焊接电流、电压、焊接速度、焊丝直径、气体流量等焊接参数应根据焊接工艺评定试验确定，并在焊接过程中严格控制。
3、焊接顺序合理安排焊接顺序，以减少焊接变形和残余应力。
一般应先焊接对接焊缝，后焊接角焊缝；先焊接受力较大的焊缝，后焊接受力较小的焊缝；对于对称结构，应采用对称焊接的方法。
4、预热和后热对于需要预热的焊件，应根据钢材的材质和厚度确定预热温度，并在焊接前进行预热。
预热范围应包括焊缝两侧各 100mm 以上的区域。
对于需要后热的焊件，应在焊接完成后立即进行后热处理，后热温度和时间应根据焊接工艺评定试验确定。
四、焊接质量控制1、外观检查焊缝表面应平整、光滑，无裂纹、气孔、夹渣、咬边、未焊满等缺陷。
焊缝尺寸应符合设计要求和焊接工艺规程的规定。
2、无损检测对于重要的焊缝，应进行无损检测，如超声波探伤、射线探伤等。

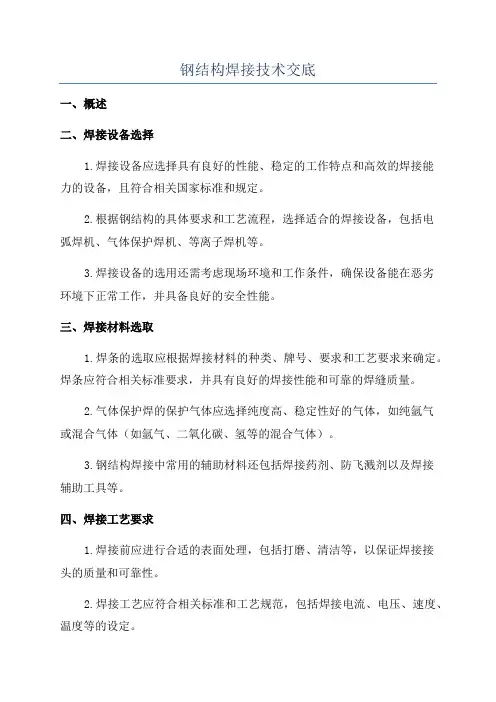

钢结构焊接技术交底
钢结构焊接技术交底一、概述二、焊接设备选择1.焊接设备应选择具有良好的性能、稳定的工作特点和高效的焊接能力的设备，且符合相关国家标准和规定。
2.根据钢结构的具体要求和工艺流程，选择适合的焊接设备，包括电弧焊机、气体保护焊机、等离子焊机等。
3.焊接设备的选用还需考虑现场环境和工作条件，确保设备能在恶劣环境下正常工作，并具备良好的安全性能。
三、焊接材料选取1.焊条的选取应根据焊接材料的种类、牌号、要求和工艺要求来确定。
焊条应符合相关标准要求，并具有良好的焊接性能和可靠的焊缝质量。
2.气体保护焊的保护气体应选择纯度高、稳定性好的气体，如纯氩气或混合气体（如氩气、二氧化碳、氢等的混合气体）。
3.钢结构焊接中常用的辅助材料还包括焊接药剂、防飞溅剂以及焊接辅助工具等。
四、焊接工艺要求1.焊接前应进行合适的表面处理，包括打磨、清洁等，以保证焊接接头的质量和可靠性。
2.焊接工艺应符合相关标准和工艺规范，包括焊接电流、电压、速度、温度等的设定。
3.焊接过程中需要保证焊接质量和焊缝的完整性，避免出现气孔、夹渣、裂缝等质量问题。
4.焊缝的焊接应该符合相关的要求，包括焊接角度、焊缝宽度、长度等。
五、焊后处理1.焊后应进行必要的焊缝检查和质量检测，以确保焊接质量的合格性。
2.焊接接头的后续处理可以包括除渣、打磨、喷漆等，以提高接头的美观性和防腐性。
3.钢结构焊接后还需要进行相关的松动和脱落检查，并进行必要的修复和加固。
六、安全注意事项1.焊接操作人员必须经过相关培训和持证上岗，具备一定的焊接技能和操作经验。
2.焊接现场应设置明显的安全警示标识，确保周围人员的安全。
3.焊接现场应保持良好的通风条件，防止有害气体积聚。
4.焊接操作人员应佩戴个人防护用品，如焊接眼镜、手套、工作服等，严格遵守安全操作规程。
七、结论钢结构焊接技术是钢结构施工中不可或缺的一项技术，通过选用适合的焊接设备和材料、严格遵守焊接工艺要求、合理进行焊后处理，并严格遵守安全操作规程，可确保钢结构的焊接质量和可靠性，提高钢结构的使用寿命和安全性能。
钢结构焊接工程技术交底
钢结构焊接工程技术交底引言概述：钢结构焊接工程技术交底是指在钢结构施工过程中，施工方向施工人员进行的技术交底，以确保施工质量和安全。
本文将从五个大点来详细阐述钢结构焊接工程技术交底的内容。
正文内容：1. 焊接工艺交底1.1 焊接方法选择：根据钢结构的特点和设计要求，选择合适的焊接方法，如手工电弧焊、埋弧焊、气体保护焊等。
1.2 焊接材料选择：根据焊接方法和钢结构材料的特性，选择合适的焊接材料，如焊条、焊丝等。
1.3 焊接参数设置：根据焊接材料的要求和焊接工艺规范，设置合适的焊接电流、电压、焊接速度等参数。
2. 焊接质量交底2.1 焊缝准备：在焊接前，对焊缝进行清理、除锈等处理，确保焊接质量。
2.2 焊接质量控制：在焊接过程中，要控制焊接质量，避免焊接缺陷，如气孔、裂纹等。
2.3 焊接质量检测：在焊接完成后，进行焊缝的质量检测，如X射线检测、超声波检测等，确保焊接质量符合要求。
3. 焊接安全交底3.1 焊接安全措施：在焊接过程中，要采取必要的安全措施，如佩戴防护眼镜、焊接手套等，确保施工人员的安全。
3.2 焊接防火措施：在焊接过程中，要注意周围的防火措施，避免引发火灾事故。
3.3 焊接设备安全：对焊接设备进行定期检查和维护，确保设备的安全可靠性。
4. 焊接工艺文件交底4.1 焊接工艺规范：交底焊接工艺规范，包括焊接方法、焊接材料、焊接参数等，供施工人员参考。
4.2 焊接工艺图纸：交底焊接工艺图纸，清晰明了地标注焊缝位置、尺寸等信息，供施工人员参考。
4.3 焊接工艺记录：交底焊接工艺记录，记录焊接过程中的关键参数和质量检测结果，供施工人员查阅。
5. 焊接人员培训交底5.1 焊接技能培训：对施工人员进行焊接技能培训，提高其焊接技术水平。
5.2 安全培训：对施工人员进行焊接安全培训，增强其安全意识和防范能力。
5.3 质量培训：对施工人员进行焊接质量培训，强调焊接质量的重要性和控制方法。
总结：钢结构焊接工程技术交底是保证钢结构施工质量和安全的重要环节。
钢结构焊接工程技术交底
钢结构焊接工程技术交底一、工程概述钢结构焊接工程是指在建造、桥梁、船舶等工程中，使用焊接方法将钢材连接起来，形成稳定的结构。
本文将详细介绍钢结构焊接工程的技术交底内容。
二、工程要求1. 焊接材料：使用符合国家标准的焊接材料，包括焊条、焊丝等。
2. 焊接设备：使用符合国家标准的焊接设备，包括焊接机、电源等。
3. 焊接工艺：根据具体的焊接要求，选择合适的焊接工艺，包括焊接方法、焊接参数等。
4. 焊接质量：保证焊接接头的质量符合国家标准和设计要求，无缺陷、无裂纹等。
三、焊接工艺1. 焊接方法：常用的焊接方法有手工电弧焊、埋弧焊、气体保护焊等。
根据具体的焊接要求，选择合适的焊接方法。
2. 焊接参数：根据焊接材料和焊接方法，确定合适的焊接参数，包括电流、电压、焊接速度等。
3. 焊接顺序：根据焊接图纸和设计要求，确定焊接顺序，保证焊接接头的稳定性和可靠性。
4. 焊接工艺评定：对焊工进行焊接工艺评定，确保其掌握合适的焊接工艺和技能。
四、焊接材料1. 焊条：根据焊接要求选择合适的焊条，包括碳钢焊条、不锈钢焊条等。
焊条的规格和材质应符合设计要求和国家标准。
2. 焊丝：根据焊接要求选择合适的焊丝，包括气体保护焊丝、自保护焊丝等。
焊丝的规格和材质应符合设计要求和国家标准。
3. 辅助材料：使用合适的辅助材料，如焊接剂、防飞溅剂等，保证焊接过程的质量和安全。
五、焊接质量控制1. 焊接前准备：对焊接接头进行清理、除锈等处理，保证焊接接头的质量。
2. 焊接过程控制：严格按照焊接工艺要求进行焊接，控制焊接参数，保证焊接接头的质量。
3. 焊接缺陷控制：对焊接接头进行检测，发现焊接缺陷及时修补或者重新焊接，保证焊接接头的质量。
4. 焊接后处理：对焊接接头进行除渣、打磨等处理，保证焊接接头的光洁度和美观度。
5. 焊接质量检验：对焊接接头进行质量检验，包括外观检查、尺寸检查、无损检测等，确保焊接接头的质量符合设计要求和国家标准。
六、安全注意事项1. 焊接操作人员应穿戴好防护用具，如焊接手套、焊接面罩等，保护自身安全。
钢结构焊接施工技术交底
钢结构焊接施工技术交底一、施工环境1. 施工地点：具体说明施工地点，包括场地平整程度和通风情况。
2. 温度控制：控制施工环境温度，确保施工质量。
3. 照明要求：提供足够的照明设备，确保施工质量和工人安全。
二、施工设备和工具1. 焊接机：确保焊接机正常工作，保持稳定电压和电流。
2. 钢结构固定器具：使用合适的固定器具，确保焊接部件的稳定性。
3. 气体设备：使用合适的气体设备，保证焊接过程中的气体稳定供应。
4. 其他工具：如切割机、打磨机等，使用前要检查设备状态，确保安全。
三、焊接材料1. 电焊条：选择适合钢结构的电焊条，具体规格要符合焊接设计要求。
2. 气体：如使用保护气焊接，选择适当的保护气体，并保持其纯度。
3. 焊接辅材：如焊接剂、清洁剂等，选择符合要求的辅材。
四、焊接工艺1. 焊接方法：确定采用哪种焊接方法，包括手工电弧焊、保护气焊、埋弧焊等。
2. 焊接顺序：按照焊接设计要求，确定焊接顺序和焊接部位。
3. 预处理：对焊缝进行清理、除锈等处理，保证焊接的质量。
4. 焊接参数：设置合理的焊接电流、电压和焊接速度，保证焊缝质量。
5. 焊后处理：对焊缝进行抛光、打磨等处理，确保焊缝光滑平整。
五、焊接质量控制1. 焊工资质：要求焊工持有相应的焊工资质证书，并熟悉焊接工艺规程。
2. 检验方法：采用适当的焊接检验方法，如射线检测、超声波检测等，确保焊接质量。
3. 定期检查：定期对焊接质量进行检查，及时发现并纠正问题。
4. 记录管理：对焊接过程和质量进行详细记录，建立焊接档案。
以上是钢结构焊接施工技术交底的主要内容，希望能帮助施工人员了解焊接施工的相关要点，确保施工质量和工人安全。
钢结构焊接技术交底
6、吊车梁角焊缝必须采用双面焊。
7、焊缝外观质量检查：焊接全部完成，焊缝冷却24小时之后，做外观检验，并做出记录.用肉眼或低倍放大镜（5 倍）、标准样板和量规等检测工具检查焊缝的外观，查看焊缝成型是否良好，焊道与焊道过渡是否平滑，焊渣、飞溅物等是否清理干净，其外形尺寸应符合现行施工规范的要求。具体要求：
5）错边应小于或等于0.2t,且不应大于2mm.
8、焊缝的探伤检查：焊缝质量按照设计要求和施工验收规范进行探伤检查。经检验确定不合格的焊缝，必须进行返修。
9、将钢构件的焊接质量检查结果，用书面的形式上报监理单位进行审核，为钢结构的安装做准备。
技术负责人： 交底人： 接交人：
1）不得有熔化金属流到焊缝外未熔化的母材上，焊缝合热影响区表面不得有裂纹、气孔、弧坑和灰渣等缺陷，表面光顺、均匀，焊道与母材应平缓过渡。
2）焊缝宽度应焊出坡口边缘2~3mm。
3）表面余高应小于或等于1+0.2倍坡口边缘宽度，且不应大于4mm。
4）咬边深度应小于或等于0.5mm，焊缝两侧咬边总长不得超过焊缝长度的10%，且连续长不应小于100mm。
工程名称
多伦煤矿二期工程
交底部位
钢
交底内容：
1、所有焊工必须经考试合格并取得合格证书，焊接人员要求持证上岗。
2、焊接前应复查组装质量和焊缝区的处理情况，修整后方可施焊。焊缝区边缘30～50mm范围内的铁锈、毛刺、污垢等必须清除干净，以减少产生焊接气孔等缺陷的因素。
3、采用埋弧自动焊时：焊接Q235钢可采用H08A或HJ431型焊丝；焊接Q345钢采用H431或H10型焊丝配合高锰型焊剂；
钢结构焊接技术交底
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
工程名称***项目交底日期年月日施工单位***建筑工程有限公司公司分项工程名称钢结构交底内容焊接技术交底3、焊丝包装应完好，如有破损而导致焊丝污染或弯折、混乱时应部分弃之。
4、电焊机的电压应正常，底线压紧牢固接触可靠，电缆及焊钳无破损，送丝机构应能均匀送丝，气管应无漏气或堵塞现象。
5、本工程Q390钢板为Ⅲ类钢，Q345钢为Ⅱ类钢，焊接时先进行预加热（预热温度见下表），加热板的宽度不小于焊接位置板厚的2倍以上且不小于100mm，指定加热温度由测温仪进行检测，测温点在电弧经过前的焊接点处各方向至少75mm处。
测温需在火焰加热完后进行。
6、柱-柱节点焊接时，应有两名焊工同时焊接。
7、梁的焊接应先焊下翼缘，后焊上翼缘，以减少角变形。
8、焊接前检查接头坡口角度、钝边、间隙和错口等，均应符合要求，坡口内及两侧的锈斑、钝边、油污、氧化皮等均应清理干净。
9、装焊垫板或引弧板，其表面清洁要与坡口相同，垫板与母材应紧贴，引弧板与母材焊接应牢固，其材质应和被焊母材相同。
焊接完成后，应用火焰切割去除引弧板和引出板，并修磨平整，不得用锤击落。
10、第一层的焊道应封住坡口内母材与垫板间的连接处然后逐道逐层累焊至添满坡口每道焊缝完后都必须清除焊渣和飞溅物，出现焊接缺陷应及时磨去并修补。
11、每道焊接层间温度应控制在100～150度,太低时应重新预热，太高时应暂停焊接。
焊接时不得在坡口外的母材上打火引弧。
12、北京的冬季大风较多，当CO2气体保护环境风力大于2m/s及手工焊环境风力大于8m/s在未设防风棚或没用防风措施的施焊部位严禁进行CO2气体保护焊和手工电弧焊。
并且，焊接作业区的相对湿度大于90%时不得进行施焊作业。
施焊过程中，若遇到短时大风雨时，施焊人员应立即采用石棉布将焊缝紧裹，绑扎牢固后方能离开工作岗位，并在重新开焊之前将焊缝100mm周围处进行预热措施，然后方可进行焊接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构安装技术交底记录
4. 焊接作业区环境温度低于0℃时，应将构件焊接区各方向大于或等于两倍钢板厚度且不小于100mm范围内的母材，加热到20％以上后方可施焊，且在焊接过程中均不应低于这一温度：实际加热温度应根据构件的构造特点、钢材类别及质量等级和焊接性能、焊接材料熔敷金属扩散氢含量、焊接方法和焊接热输入等因素确定，其加热温度应高于常温下的焊接预热温度，并由焊接技术责任人员制定作业方案经认可后方可实施。
作业方案应保证焊工操作技能不受环境低温的影响，同时对构件采取必要的保温措施。
5．施焊前，焊工应复核焊接件的接头质量和焊接区域的坡口、间隙、钝边等的处理情况。
当发现有不符合要求时，应修整合格后方可施焊。
6．焊前应对焊丝仔细清理，去除铁锈和油污等杂质。
7．熔嘴不应有明显锈蚀和弯曲，用前在250℃温度下烘干1h，在80℃左右存放。
栓钉和配套使用的瓷环在使用前也应烘烤除湿。
8．焊丝的盘绕应整齐紧密，没有硬碎弯、锈蚀和油污。
焊丝盘上的焊丝量最少不得少于焊一条焊缝所需焊丝量。
9．所有焊机的各部件应处于正常工作状态。
10．保证电源的供应和稳定性，避免焊接中途断电和电压波动过大。
11．焊工必须经考试合格并取得合格证良持证焊工必须在其考试合格项目及认可范围内施焊。
二、施工工艺
2．1 手工电弧焊
1．适用范围
凡电极的送给、前进和摆动三个动作都是靠手工操作来实现的，均称为手工电弧焊。
它是熔化焊中最基本的焊接方法，具有设备简单，操作方便灵活等特点。
广泛适用于桁架或网架(壳)结构、多层或高层梁、柱、框架结构等工业与民用建筑和一般构筑物的钢结构制作与安装焊接工艺，是目前焊接工业中最墓本、最主要的焊接方法。
2．操作工艺
(1)焊接参数的选择
1)焊条直径的选择
焊条直径主要根据焊件厚度选择，一般焊件的厚度越大，选用的焊条直径也越大。
参见表7-1。
多层焊的第一层以及非水平位置焊接时，焊条直径应选小一点。
在同样厚度条件下，平焊用的焊条直径可以比在其他位置用的焊条直径大一些，立、横、仰焊位置的焊条，最大直径一般不超过4mm。
焊接固定位置管道环缝的焊条，为适应各种位置的操作，宜采用小直径焊条。
对某些要求防止过热及控制限能量的焊件，宜选用小直径焊条。
