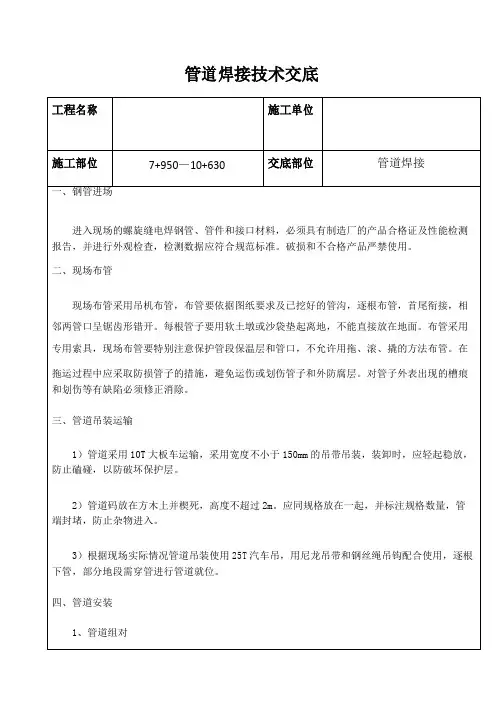

管道焊接技术交底
焊接管道安全技术交底
焊接管道安全技术交底一、目的本交底旨在明确焊接管道作业的安全技术要求，确保作业过程的安全顺利进行，保障作业人员的身体健康和生命安全。
二、适用范围本交底适用于所有涉及焊接管道作业的单位和个人，包括焊接工人、技术人员、管理人员等。
三、焊接管道作业的特点1、作业环境复杂：焊接管道作业通常在室外进行，环境条件较为复杂，可能存在风雨、高温、低温等恶劣天气状况。
2、高处作业多：焊接管道作业中，很多时候需要在高处进行作业，如跨越管道、攀爬楼梯等，存在高处坠落的风险。
3、接触有害物质：焊接过程中会产生有害物质，如烟尘、弧光等，长期接触可能对作业人员的身体健康产生影响。
四、安全技术要求1、作业前准备（1）进行安全教育和培训：所有参与焊接管道作业的人员必须经过安全教育和培训，确保了解和掌握焊接管道作业的安全技术要求。
（2）检查工具和设备：作业前应检查所需的工具和设备是否完好无损，确保其正常运转。
（3）穿戴防护用品：作业人员必须穿戴好防护用品，如安全帽、防护眼镜、防护手套等。
2、作业过程中安全要求（1）遵循相关规定：在进行焊接管道作业时，必须严格遵守国家和地方的相关规定，如特种设备安全法、建筑业安全卫生标准等。
（2）预防火灾和爆炸：焊接管道作业时，应采取措施预防火灾和爆炸事故的发生，如使用防火材料隔离易燃物品，避免在易燃物品附近进行焊接作业。
（3）预防电击事故：焊接设备应接地良好，避免因漏电等原因导致电击事故的发生。
（4）避免高处坠落：在进行高处作业时，必须采取措施防止高处坠落，如使用安全带、搭设脚手架等。
3、作业后的安全要求（1）清理现场：作业结束后，应立即清理现场，将废弃物、残余物等妥善处理。
（2）检查焊接质量：对完成的焊接部分进行检查，确保其质量符合要求。
管道安装安全技术交底在建筑行业，管道安装是一项重要的工作，但同时也是一项需要严格遵守安全规定的工作。
为了确保工作人员的安全和健康，避免事故的发生，今天我们将进行一次关于管道安装安全技术的交底。
管道焊接制作安全技术交底模板
一、交底目的为确保管道焊接制作过程中的安全，防止事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底范围本交底适用于所有参与管道焊接制作的施工人员及管理人员。
三、交底内容1. 安全生产方针和目标（1）坚持“安全第一、预防为主、综合治理”的安全生产方针。
（2）以“零事故”为目标，确保施工安全。
2. 施工现场安全管理制度（1）施工现场必须建立健全安全管理制度，明确各级人员的安全责任。
（2）施工人员必须遵守国家有关安全生产的法律、法规和标准。
3. 施工现场安全操作规程（1）进入施工现场必须佩戴安全帽，系好帽带，锁好扣带。
（2）严禁酒后、带病上岗，禁止穿拖鞋、赤背（女职工禁止穿高跟鞋）。
（3）施工现场禁止吸烟、追逐打闹，禁止酗酒后进入施工现场。
（4）施工现场应设置明显的安全警示标志，施工人员必须严格遵守。
4. 管道焊接制作安全操作规程（1）焊接前，对管道进行清洗、除锈，确保管道表面清洁、干燥。
（2）焊接过程中，操作人员必须穿戴好劳动保护用品，如绝缘手套、防护眼镜等。
（3）焊接设备应保持完好，焊机、电缆等应符合安全要求。
（4）焊接现场应设置防火设施，如灭火器、消防砂等。
（5）焊接过程中，应确保周围环境通风良好，防止有害气体积聚。
（6）焊接作业区域应设置围栏，非作业人员不得进入。
（7）焊接过程中，严禁操作人员戴手套、袖口敞开，以防烫伤。
（8）焊接完毕后，应立即关闭电源，清理现场，确保无安全隐患。
5. 应急处理（1）如发生火灾，应立即切断电源，使用灭火器、消防砂等进行灭火。
（2）如发生触电事故，应立即切断电源，使用绝缘工具进行救援。
（3）如发生人员受伤，应立即进行现场急救，并拨打急救电话。
四、交底要求1. 施工单位应将本安全技术交底内容向全体施工人员及管理人员进行交底。
2. 施工人员必须认真学习本安全技术交底内容，掌握安全操作规程。
3. 施工单位应定期组织安全检查，确保施工安全。
4. 施工人员应严格遵守安全技术交底内容，确保施工安全。
管道安装-焊接技术交底
管道安装-焊接技术交底一、安全注意事项1.操作人员必须了解相关安全规定，正确使用个人防护设备。
2.操作时必须使用符合要求的工具和设备，配备好防护措施，保证操作的安全性。
3.操作人员必须熟悉管道的设计图纸，确定管道的位置和尺寸，并进行必要的测量。
二、焊接技术交底1. 焊接工艺本次焊接采用氩弧焊接技术，氩气作为保护气体，其主要优点有：•保证焊缝质量高，强度大；•不污染焊缝，保证管道清洁度；•对热影响小，不易变形。
2. 焊接设备本次焊接采用的设备有：•TIG焊机：作为氩弧焊接的核心设备，能够提供所需的焊接电流；•气瓶：装有氩气，作为保护气体使用；•焊接枪：用于将氢弧焊接电流传导到工件上。
3. 焊接操作步骤1.制备工作：将焊接表面清洁干净，去除所有的油污和杂物，确保焊接处清洁度和一致性。
2.调节气瓶：使用氩气作为保护气体，按照所需的焊接电流和工作条件，设置气瓶内的气压。
3.调节焊机：将TIG焊机接通电源，按照焊接工艺要求控制焊接电流和时序。
4.放电点火：将焊接枪放置在焊缝处，开启气瓶保护气体，接通焊机电源，点燃氩弧，并将焊接枪沿着焊缝持续焊接。
5.跟进控制：在焊接过程中，通过对焊缝和焊接电流的实时控制，保证焊接质量的可靠性和稳定性。
6.收尾工作：当焊接完毕后，及时停止焊机电源，关闭气瓶阀门，并将焊接枪放置在安全位置上。
三、验收标准1.对焊接缺陷及其数量进行判断2.判定焊缝金属材料的塑性变形是、裂纹和断口的类型、长度、位置及尺寸3.焊接质量符合国家标准和设计要求四、总结本次管道焊接操作，操作人员按照安全注意事项要求，正确并规范地操作了各项设备，在掌握焊接技术的基础上，采用氩弧焊接技术，焊接质量符合国家标准和设计要求。

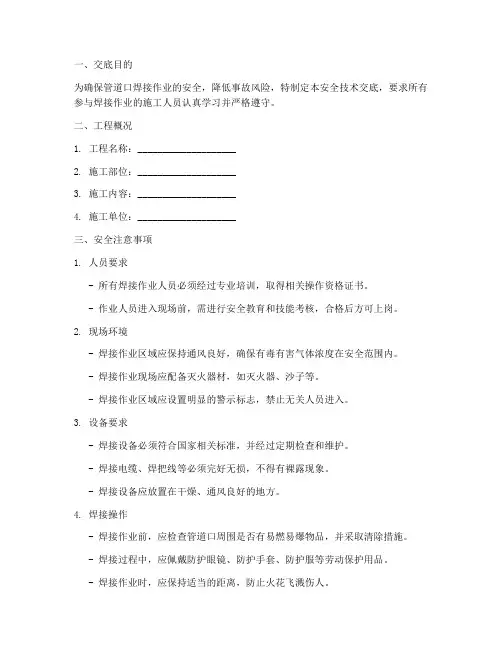

管道口焊接安全技术交底模板
一、交底目的为确保管道口焊接作业的安全，降低事故风险，特制定本安全技术交底，要求所有参与焊接作业的施工人员认真学习并严格遵守。
二、工程概况1. 工程名称：____________________2. 施工部位：____________________3. 施工内容：____________________4. 施工单位：____________________三、安全注意事项1. 人员要求- 所有焊接作业人员必须经过专业培训，取得相关操作资格证书。
- 作业人员进入现场前，需进行安全教育和技能考核，合格后方可上岗。
2. 现场环境- 焊接作业区域应保持通风良好，确保有毒有害气体浓度在安全范围内。
- 焊接作业现场应配备灭火器材，如灭火器、沙子等。
- 焊接作业区域应设置明显的警示标志，禁止无关人员进入。
3. 设备要求- 焊接设备必须符合国家相关标准，并经过定期检查和维护。
- 焊接电缆、焊把线等必须完好无损，不得有裸露现象。
- 焊接设备应放置在干燥、通风良好的地方。
4. 焊接操作- 焊接作业前，应检查管道口周围是否有易燃易爆物品，并采取清除措施。
- 焊接过程中，应佩戴防护眼镜、防护手套、防护服等劳动保护用品。
- 焊接作业时，应保持适当的距离，防止火花飞溅伤人。
- 焊接过程中，不得擅自离开岗位，确保焊接质量。
5. 紧急处理- 如遇火灾，应立即使用灭火器材进行扑救，并迅速撤离现场。
- 如遇人员受伤，应立即进行现场急救，并及时拨打急救电话。
四、交底内容1. 焊接作业前的准备工作- 确认管道口位置，清除周围易燃易爆物品。
- 检查焊接设备、电缆、焊把线等是否完好。
- 检查焊接作业区域的安全状况，设置警示标志。
2. 焊接作业过程中的注意事项- 佩戴防护眼镜、防护手套、防护服等劳动保护用品。
- 保持适当的距离，防止火花飞溅伤人。
- 注意观察焊接质量，确保焊接缝平整、牢固。
3. 焊接作业后的清理工作- 焊接完成后，清理现场，确保无火种残留。
管道焊接技术交底
管道焊接技术交底1）管子加工：根据需要长度进行切短加工。
量准所需长度后用电锯切割，校核长度后划线用氧-乙炔焰切口，加工坡口，并用磨光机打磨干净。
2）管道对口前先将管中的杂物清除干净，停止工作时用堵板封口,以减少管道冲洗工作量。
焊接前应将管口的油污及其它杂物打磨干净，露出金属光泽方可对口。
3）对管采用钢管横担和倒链，从每一个施工段的起点顺序排列逐根安装。
组对后测量管道高程和中心线，逐根调整使每10m管道中心偏移量≯5mm，管中心高程偏差≯10mm，坐标偏差≯25mm。
4）管子连接时，不得用强力对口、加热管子、加偏垫或分层垫等来消除接口端面的空隙、偏差、错口或不同心等缺陷。
5）管道对口时焊缝的要求：a、直管段两环焊缝间距不小于2m。
b、管道纵向焊缝应错开，间距不小于200mm。
4管道焊接1)本工程管道材质为螺旋缝电焊钢管，焊接方式采用手工电弧焊接，焊条采用E43系列，焊机采用BX-500交流电焊机。
2、管道安装⑴钢管切割用乙炔切割，必须将切割表面的热影响区除去，其厚度一般不小于0.5mm。
⑵管子切口质量应符合下列要求：切口表面应平整，不得有裂纹、重皮、毛剌、凹凸、缩口、熔渣、氧化铁、铁屑等应以a清除。
b 切口平面和管子轴线的垂直度不超过管子直径的1%，且不大于2mm。
⑶管线焊接接头位置应符合下列要求：a 相邻两道焊缝间的距离不小于1.5 倍长管道公称直径，且不小于150mm。
管线焊接接头距离支墩净距离不小于50mm，需要热处理的焊缝距离支墩不小于b300mm。
⑷管道组装前，应对坡口及其内外表面用手工或机械进行清理，清除管道边缘100mm范围内的泥垢、油、漆、锈、毛剌等，收工前应将正安装的管子两端加临时盲板。
⑹管子对接错边量±2mm，间隙留2.5~3mm。
五、管道焊接（1）所有参加管道焊接的焊工必须持证上岗，施焊范围必须与本人资格考试所取得的资格范围一致，且施焊前要进行专项培训学习，通过试焊检验合格的焊工方可上岗施焊。
管道焊接技术交底(通用版)
管道焊接技术交底(通用版)Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改管道焊接技术交底(通用版)一、材料及器具焊接材料焊条使用前必须按照规定进行烘干、保温处理。
现场使用的焊条应放在保温筒里（保温筒处于通电状态）随用随取，取出焊条后应马上合好保温筒盖。
药皮应无脱落和明显的裂纹，焊条在保温筒内的时间不宜超过4h，超过后，应重新烘焙，重复烘焙次数不宜超过2次。
焊条存放处必须干燥，焊条应堆放整齐，分类、分牌号存放，避免混乱。
0Cr18Ni9采用ER308不锈钢焊丝，碳钢的焊接采用ER50-6碳钢焊丝或J427/422焊条。
焊丝使用前应去除表面的污渍、铁锈及水分等影响焊接质量的因素。
2.器具焊接前检查焊机是否运行稳定（电流、电压指示正常）焊把线及地线是否连接稳固且完好无损，电流及电压表是否工作正常，计量器具是否经过校验而准确无误，砂轮切割机运转是否安全可靠。
二、焊接施工工艺1、焊接前准备1.1全面检查电源、焊机、焊枪、供气系统、工装等设备是否正常。
1.2确认焊条、焊剂、焊丝牌号、规格及质量是否符合要求。
1.3检查焊件的装配质量和坡口情况。
1.4焊接的坡口形式和基本尺寸必须符合工艺卡的规定，坡口应保持平整，不得有裂纹、分层、夹渣等缺陷。
坡口简图（接口形式.坡口尺寸.焊缝层次和顺序等）单位：mmp=0.5-1b=2.5-3角度：α=60±5?1.5焊条的领用制度为：每个焊工凭证件每次最多只能领50根(钢结构80根)焊条,25根焊丝。
热力管道焊接安全技术交底模板
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工部位：____________________4. 施工内容：____________________5. 施工日期：____________________二、安全技术交底内容1. 焊接作业人员要求（1）焊工必须持有国家规定的焊接操作证和锅炉压力容器压力管道特种设备操作人员资格证。
（2）焊工应经过专业培训，具备一定的焊接技术知识和实践经验。
（3）焊工应熟悉焊接安全操作规程，了解焊接作业过程中可能存在的危险因素。
2. 焊接设备要求（1）焊接设备应具备良好的性能，符合国家相关标准和规定。
（2）焊接设备应定期进行维护和保养，确保设备安全可靠。
（3）焊接设备操作人员应熟悉设备性能，掌握操作方法。
3. 焊接现场安全措施（1）焊接作业现场应设立明显的安全警示标志，非作业人员不得进入。
（2）焊接作业现场应配备必要的安全防护设施，如消防器材、防护用品等。
（3）焊接作业现场应保持良好的通风，避免有害气体积聚。
（4）焊接作业现场应采取防火措施，如清除易燃易爆物品、设置防火隔离带等。
4. 焊接作业安全操作规程（1）焊接作业前，应检查焊接设备、焊条、气体等是否完好，确保安全。
（2）焊接作业过程中，焊工应佩戴防护眼镜、手套等个人防护用品。
（3）焊接作业时，应保持焊缝两侧的清洁，防止氧化、飞溅等。
（4）焊接作业结束后，应及时清理现场，消除安全隐患。
5. 应急措施（1）焊接作业过程中，如发现异常情况，应立即停止作业，报告现场负责人。
（2）发生火灾、触电等事故时，应立即启动应急预案，进行现场救援。
（3）焊接作业现场应配备应急电话、急救箱等应急设施。
三、安全培训与教育1. 对焊接作业人员进行安全技术培训，使其了解焊接作业过程中的危险因素和安全操作规程。
2. 定期对焊接作业人员进行安全教育和考核，提高其安全意识和操作技能。
管道焊接技术交底
管道焊接技术交底⑷管道组装前，应对坡口及其内外表面用手工或机械进行清理，清除管道边缘100mm范围内的泥垢、油、漆、锈、毛剌等，收工前应将正安装的管子两端加临时盲板。
⑹管子对接错边量±2mm，间隙留 2.5~3mm。
五、管道焊接（1）所有参加管道焊接的焊工必须持证上岗，施焊范围必须与本人资格考试所取得的资格范围一致，且施焊前要进行专项培训学习，通过试焊检验合格的焊工方可上岗施焊。
（2）管道焊接严格按已审批的焊接工艺规程进行施焊。
（3）管道焊接采用手工氩弧焊打底，手工电弧焊填充盖面。
（4）电焊条药皮应无脱落和显著裂纹，并应在350～400℃烘干处理后，于100～50℃保温下施焊，焊条烘干不得超过二次。
焊丝使用前应清除其表面的油污，金属锈等。
（6）为防止焊接出现裂纹及减少内应力，不得强行对口。
（7）管道焊接采用多层焊接，施焊时层间溶渣应清除干净，并进行外观检查，合格后方可进行下一层焊接。
①焊缝的焊接层数、焊条直径和电流强度，应根据被焊钢板的厚度、坡口形式和焊口位置确定，可参照表1-20～表1-22选用。
但横、立焊时，焊条直径不应超过5mm；仰焊时，焊条直径不应超过4mm。
②管径大于800mm时，采用双面焊。
当管壁厚18mm时，外三内二共五遍，壁厚20mm时外四内二共六遍。
双面焊接时，一面焊完后，焊接另一面时，应将表面熔渣铲除并刷净后再焊接。
③手工电弧焊焊接钢管及附件时，厚度6mm且带坡口的接口，焊接层数不得小于2层。
（8）多层焊接时，第一层焊缝根部应焊透，且不得烧穿；焊接以后各层，应将前一层的熔渣飞溅物清除干净。
每层焊缝厚度宜为焊条直径的0.8～1.2倍。
各层引弧点和熄弧点应错开。
（9）管径大于或等于800mm时，应逐口进行油渗检验，不合格的焊缝应铲除重焊。
（10）钢管及管件的焊缝除进行外观检查外，对现场施焊的环形焊缝要进行X射线探伤。
取样数量与要求等级应按设计规定执行，如设计无规定时，其环型焊缝探伤比例为2.5%，所有T 型焊缝连接部位均进行X射线探伤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、施工人员按规定正确使用劳动保护用品，严禁赤膊、穿拖鞋进入施工现场；
3、施工作业前必须严格执行业主的安全用火、用电、用水、动土等管理和审批制度，并办理有关作业票后，方可作业；
4、加强成品保护意识，管道施工时，工具应放在工具包内，并注意焊接或切割下料时，采取防护措施，防止焊渣及火星烫伤他ห้องสมุดไป่ตู้及损坏原有物品。；
技术（安全）交底记录
工程名称：
技术文件名称
焊接交底
交底日期
主持人
交底人
参加交底人员签字
交底主要内容：
一、材料及器具
1.焊接材料
焊条使用前必须按照规定进行烘干、保温处理。现场使用的焊条应放在保温筒里（保温筒处于通电状态）随用随取，取出焊条后应马上合好保温筒盖。药皮应无脱落和明显的裂纹，焊条在保温筒内的时间不宜超过4h，超过后，应重新烘焙，重复烘焙次数不宜超过2次。焊条存放处必须干燥，焊条应堆放整齐，分类、分牌号存放，避免混乱。0Cr18Ni9采用ER308不锈钢焊丝，碳钢的焊接采用ER50-6碳钢焊丝或J427/422焊条。
5、现场严禁私拉乱接施工用电，必须保证“一机一闸”,所有开关箱均设漏电保护器，保证现场安全用电。
6、焊机、气瓶摆放稳固，电源线连接可靠并无损坏。
7、焊接作业时周围如有易燃易爆物品时需采取防护措施。
8、登高作业时需系好安全带，焊接剩余焊条头需收集起来堆放在一特定地方
记录人：审核人：
日期： 年 月 日 日期： 年 月 日
3、焊接后工作
3.1对焊缝外观质量进行自检，自检合格后，对有无损检测要求的焊缝按比例进行无损检测。
3.2按规定进行焊缝标识；
管道编号
焊工号
焊口号
日期
3.3按要求填写管道焊接记录；焊接记录填写要及时（当天焊的寸口必须在当天下班之前填写好）准确。
3.4下班时，收集好焊条头和焊丝头，整理设备，清理现场。
三、安全措施
2、焊接工艺要点
2.1管道下料采用机械切割的方法，不锈钢和碳钢下料不能使用同一个砂轮机，以防渗碳
2.2施焊前，应将坡口及其两侧20mm范围内的铁锈、油垢、水迹等清除干净。坡口两侧和接头部分应是光滑、均匀的、无毛刺、裂纹以及其它对焊接质量产生不良影响的杂物
2.3管壁厚度大于3mm必须开坡口，按V型坡口的组对要求，应留有2－3mm对口间隙，以保证焊透。
2.7多层多道焊时为防止接头过热必须控制好层间温度。不锈钢焊接时层间温度应控制在100度以下。
2.8多层多道焊时，在焊接下一层之前必须先清理干净上一层的焊渣。
2.9为防止不锈钢管渗碳，管道预制厂及施工现场碳钢管和不锈钢管应分开放置
2.10不锈钢焊接时，背面必须充氩气保护。
2.10每一道焊接完毕后，剩余的焊条头和焊丝不得随意乱丢，应放在指定的收集筒内，下次领焊条和焊丝时以此来对换。
2.4管子对口时的错变量不超过管壁厚度10％，且不超过2mm。
2.5定位焊缝不得有裂纹等缺陷，长度为5-15mm（保证有足够的强度支撑工件）焊接材料及方法同正式焊。
2.6两个相邻的环形对接焊缝之间的距离，当公称直径大于或等于150mm时，不得小于150mm；当公称直径小于150mm时，应不小于管子外径。
1.2确认焊条、焊剂、焊丝牌号、规格及质量是否符合要求。
1.3检查焊件的装配质量和坡口情况。
1.4焊接的坡口形式和基本尺寸必须符合工艺卡的规定，坡口应保持平整，不得有裂纹、分层、夹渣等缺陷。
坡口简图（接口形式.坡口尺寸.焊缝层次和顺序等）
单位：mmp=0.5-1 b=2.5-3
角度：α=60±5º
1.5焊条的领用制度为：每个焊工凭证件每次最多只能领50根(钢结构80根)焊条,25根焊丝。第二次领用焊材时，需拿上次领用的焊条头来换。
焊丝使用前应去除表面的污渍、铁锈及水分等影响焊接质量的因素。
2.器具
焊接前检查焊机是否运行稳定（电流、电压指示正常）焊把线及地线是否连接稳固且完好无损，电流及电压表是否工作正常，计量器具是否经过校验而准确无误，砂轮切割机运转是否安全可靠。
二、焊接施工工艺
1、焊接前准备
1.1全面检查电源、焊机、焊枪、供气系统、工装等设备是否正常。
