金属的稳定性
金属的稳定性-Eduwest
二、金属的稳定性“在所处环境下金属材料的稳定性如何？”是研究金属腐蚀与防腐首先必须考虑的问题。
因此，金属－水系统的电势—pH 图无疑是很有用的工具。
1、电势—PH 图金属在水溶液中的稳定性显然与其氧化还原性密切相关，而影响其氧还性的因素有温度、其盐的浓度及酸度等：E=f(T,a,pH).在T 、a 恒定下，E=f(pH)，便可在二维平面上绘出两者的变化关系图，称为E-pH 图，按E 的Nernst 公式可得其一般表达式。
xO+mH ++ze-→yR+nH 2O式中O 、R 代表其氧化态，还原态（注电荷及原子数未配平），余下为相应的计量系数。
在298.15K ，y R m H x o a a a z E E -++=)..lg(/0592.0ϑ当a O 、a R 为定值时，可拼入E Ø中，则H H zP m E a z E E /0592.0)(lg /0592.0)(-'=+'=+ϑϑ。
可见，E 与P H 成直线关系，并成反比。
2、E-P H 直线的类型以Zn-H 2O 系统的E-P H 图为例，可将其分为三类（图10-9）。
（1）水平线电对中有电子得失，但不涉及H +或OH —。
如62)(210)(,2)(-+-+=→+Zn a Zn e aq Zn s 当时，E=-0.939V ，此为图中a 线。
可见，+2zn a 不同，其水平线位置不同。
（2）垂直线此类反应中没有电子得失，有H +或OH —参加的酸碱反应。
如Zn(OH)2(S)+2H +(aq)=Zn 2+(aq)+2H 2O(1)，此线的位置由其平衡常数K Ø决定。
K Ø=a(Zn 2+)/[a(H +)]2×[a(OH -)]2/[a(OH -)]2=K sp /(KW)2=1.2×10-17/10-28=1.2×1011，当a(Zn 2+)=10-6时，a(H +)=(10-6/1.2×1011)0.5=2.887×10-9，所以P H =8.54。
金属材料的热稳定性研究

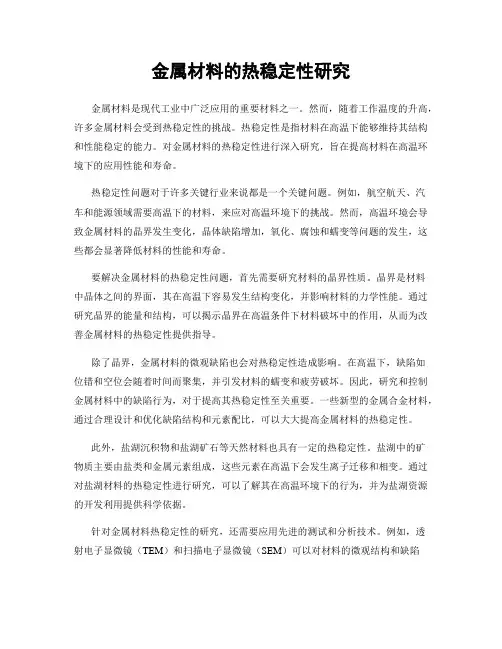

金属材料的热稳定性研究金属材料是现代工业中广泛应用的重要材料之一。
然而，随着工作温度的升高，许多金属材料会受到热稳定性的挑战。
热稳定性是指材料在高温下能够维持其结构和性能稳定的能力。
对金属材料的热稳定性进行深入研究，旨在提高材料在高温环境下的应用性能和寿命。
热稳定性问题对于许多关键行业来说都是一个关键问题。
例如，航空航天、汽车和能源领域需要高温下的材料，来应对高温环境下的挑战。
然而，高温环境会导致金属材料的晶界发生变化，晶体缺陷增加，氧化、腐蚀和蠕变等问题的发生，这些都会显著降低材料的性能和寿命。
要解决金属材料的热稳定性问题，首先需要研究材料的晶界性质。
晶界是材料中晶体之间的界面，其在高温下容易发生结构变化，并影响材料的力学性能。
通过研究晶界的能量和结构，可以揭示晶界在高温条件下材料破坏中的作用，从而为改善金属材料的热稳定性提供指导。
除了晶界，金属材料的微观缺陷也会对热稳定性造成影响。
在高温下，缺陷如位错和空位会随着时间而聚集，并引发材料的蠕变和疲劳破坏。
因此，研究和控制金属材料中的缺陷行为，对于提高其热稳定性至关重要。
一些新型的金属合金材料，通过合理设计和优化缺陷结构和元素配比，可以大大提高金属材料的热稳定性。
此外，盐湖沉积物和盐湖矿石等天然材料也具有一定的热稳定性。
盐湖中的矿物质主要由盐类和金属元素组成，这些元素在高温下会发生离子迁移和相变。
通过对盐湖材料的热稳定性进行研究，可以了解其在高温环境下的行为，并为盐湖资源的开发利用提供科学依据。
针对金属材料热稳定性的研究，还需要应用先进的测试和分析技术。
例如，透射电子显微镜（TEM）和扫描电子显微镜（SEM）可以对材料的微观结构和缺陷进行观察和分析。
X射线衍射（XRD）和热重分析（TGA）则可用于研究材料的晶体结构和热性能。
总之，金属材料的热稳定性是一个复杂的问题，涉及晶界、缺陷和材料结构等多个方面。
通过对金属材料的热稳定性进行深入研究，可以改善材料在高温环境下的性能和寿命，进一步推动相关领域的发展。
贵金属化学性质的特点
贵金属化学性质的特点贵金属是指在地壳中含量较少、具有较高的化学稳定性和良好的导电性、导热性的金属元素，主要包括金、银、铂、钯、铑、钌和铱等。
这些贵金属在工业、科研和珠宝等领域具有重要的应用价值。
贵金属的化学性质与其特殊的电子结构和原子尺寸有关，具有以下几个特点。
1. 高化学稳定性贵金属具有较高的化学稳定性，不易与其他元素发生化学反应。
这是因为贵金属的电子结构稳定，外层电子数目较少，电子云密度较小，难以与其他元素形成化学键。
因此，贵金属在大气中、酸碱溶液中和高温条件下都能保持较好的稳定性。
2. 抗腐蚀性强由于贵金属的高化学稳定性，它们具有较强的抗腐蚀性。
贵金属不易被酸、碱、氧化剂等腐蚀，能够在恶劣的环境中长时间保持其原有的性质和外观。
这使得贵金属在制造化学设备、电子元件和珠宝等领域得到广泛应用。
3. 易于形成阳离子贵金属的外层电子数目较少，容易失去电子形成阳离子。
这使得贵金属在化学反应中常以阳离子的形式存在。
例如，金常以Au+或Au3+的形式存在，银常以Ag+的形式存在。
这种特点使得贵金属在催化反应中起到重要的作用。
4. 易于形成配合物贵金属的电子结构使其容易与配体形成配合物。
配合物是由贵金属离子和配体（通常是有机物或无机物）通过配位键结合而成的化合物。
贵金属配合物具有较好的稳定性和特殊的物理化学性质，广泛应用于催化剂、药物和材料科学等领域。
5. 良好的导电性和导热性贵金属具有良好的导电性和导热性，是优良的导体材料。
这是因为贵金属的电子云密度较小，电子在金属中能够自由移动，形成电流。
贵金属的导电性和导热性使其在电子元件、电路板和热散热器等领域得到广泛应用。
总结起来，贵金属具有高化学稳定性、抗腐蚀性强、易于形成阳离子和配合物，以及良好的导电性和导热性等特点。
这些特点使得贵金属在工业、科研和珠宝等领域具有重要的应用价值。
同时，贵金属的特殊性质也为人们研究和开发新的应用提供了广阔的空间。
热处理对金属的尺寸稳定性的影响

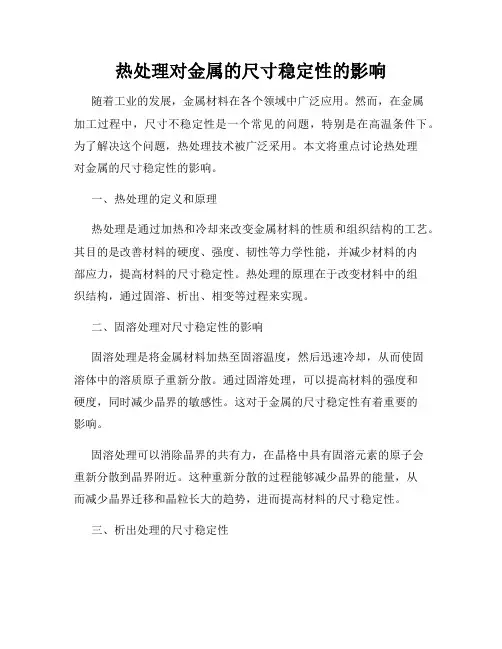

热处理对金属的尺寸稳定性的影响随着工业的发展，金属材料在各个领域中广泛应用。
然而，在金属加工过程中，尺寸不稳定性是一个常见的问题，特别是在高温条件下。
为了解决这个问题，热处理技术被广泛采用。
本文将重点讨论热处理对金属的尺寸稳定性的影响。
一、热处理的定义和原理热处理是通过加热和冷却来改变金属材料的性质和组织结构的工艺。
其目的是改善材料的硬度、强度、韧性等力学性能，并减少材料的内部应力，提高材料的尺寸稳定性。
热处理的原理在于改变材料中的组织结构，通过固溶、析出、相变等过程来实现。
二、固溶处理对尺寸稳定性的影响固溶处理是将金属材料加热至固溶温度，然后迅速冷却，从而使固溶体中的溶质原子重新分散。
通过固溶处理，可以提高材料的强度和硬度，同时减少晶界的敏感性。
这对于金属的尺寸稳定性有着重要的影响。
固溶处理可以消除晶界的共有力，在晶格中具有固溶元素的原子会重新分散到晶界附近。
这种重新分散的过程能够减少晶界的能量，从而减少晶界迁移和晶粒长大的趋势，进而提高材料的尺寸稳定性。
三、析出处理的尺寸稳定性析出处理是指在固溶体中存在的溶质原子在一定条件下从固溶体中析出，形成初生相或过饱和固溶体。
析出处理能够在金属中形成弥散的细小颗粒，从而提高材料的强度和硬度。
图层沉淀析出和弥散析出是常见的分布形式。
在金属材料中，这些析出物的形成对于尺寸稳定性起着重要作用。
沉淀析出会抵抗晶粒长大和晶界迁移过程，从而提高材料的尺寸稳定性。
而弥散析出则能阻碍晶界扩散，限制晶格的位错移动，进而提高金属的尺寸稳定性。
四、相变处理的尺寸稳定性相变是指材料在不同条件下从一种晶体形态转变为另一种晶体形态。
相变处理通过控制材料的温度和冷却速率，使材料经历固相变化或固溶体相变，从而实现对材料性能的控制。
相变处理对金属的尺寸稳定性有着重要的影响。
相变过程中的晶界和位错运动会导致尺寸的变化，因此在相变处理中需要合理控制温度和冷却速率，以达到优化尺寸稳定性的目的。
热处理对金属材料的尺寸稳定性的影响
热处理对金属材料的尺寸稳定性的影响热处理是一种常用的金属加工工艺，通过加热和冷却的过程，改变金属材料的结构和性能。
在金属材料的制造和加工过程中，尺寸稳定性是一个重要的考虑因素。
本文将探讨热处理对金属材料尺寸的影响。
1. 热胀冷缩效应在热处理过程中，金属材料会因为温度的变化而发生热胀冷缩。
当材料加热时，由于热胀效应，材料会膨胀，导致尺寸的增加。
而在冷却过程中，由于冷缩效应，材料会收缩，导致尺寸的缩小。
这种热胀冷缩效应对金属材料的尺寸稳定性有着重大的影响。
2. 温度梯度引起的变形热处理过程中，金属材料的加热和冷却速度可能不均匀，导致温度梯度的存在。
温度梯度会引起金属材料内部的形变和尺寸的变化。
在加热过程中，高温区域的金属会膨胀，而低温区域的金属仍然保持原有尺寸，从而造成不均匀的形变。
而在冷却过程中，由于冷缩效应也会产生不均匀的形变。
温度梯度引起的变形会对金属材料的尺寸稳定性产生负面影响。
3. 相变引起的尺寸变化在热处理过程中，金属材料可能发生固态相变。
固态相变会导致晶粒大小的改变，从而对材料的尺寸稳定性产生影响。
在加热过程中，晶粒可能会长大，导致材料尺寸的增加。
而在冷却过程中，晶粒可能会细化，导致材料尺寸的缩小。
相变引起的尺寸变化是热处理对金属材料尺寸稳定性的一个重要因素。
4. 冷却速率对尺寸的影响热处理过程中的冷却速率会对金属材料的尺寸稳定性产生重要影响。
冷却速率越快，金属材料的尺寸稳定性越差。
快速冷却会导致金属内部应力的积累，从而引起尺寸的变化和形状的失稳。
因此，在实际应用中，需要根据具体情况选择适当的冷却速率，以保证金属材料的尺寸稳定性。
综上所述，热处理对金属材料的尺寸稳定性有着重要的影响。
热胀冷缩效应、温度梯度引起的变形、相变引起的尺寸变化以及冷却速率都是影响尺寸稳定性的因素。
在实际应用中，需要综合考虑这些因素，选择适当的热处理工艺和参数，以保证金属材料的尺寸稳定性。
金属材料的热稳定性与耐热性探索高温应用的关键因素
金属材料的热稳定性与耐热性探索高温应用的关键因素金属材料在高温环境下的应用越来越广泛，例如航空航天、能源产业和汽车制造等领域，对于金属材料的热稳定性和耐热性能要求也越来越高。
本文将探讨金属材料在高温应用下的关键因素，包括合金设计、晶体结构与缺陷控制以及表面改性等方面。
一、合金设计合金设计是提高金属材料高温性能的重要方法之一。
通过合理的合金元素选择和含量调控，可以改变金属材料的微观结构和相互作用，从而提高其热稳定性和耐热性。
常用的合金设计策略包括添加强化相、合金元素的固溶强化、形成亚稳相及细化晶粒等。
1. 添加强化相向金属材料中添加强化相，可以阻碍晶界的滑移和扩散，从而提高其高温强度和耐热性。
例如，钛合金中添加微量的铝和硼元素能够形成强化相，有效提高其高温强度和抗氧化性能。
2. 合金元素的固溶强化通过调整合金元素的含量和比例，可以增加金属材料的固溶强化效应，提高其高温性能。
例如，镍基高温合金中添加铬、铝和钼等元素能够形成固溶强化相，有效提高材料的高温强度和抗蠕变性能。
3. 形成亚稳相通过合金元素的合理选择和加热处理，可以在金属材料中形成亚稳相，提高材料的高温稳定性。
例如，钼合金中添加元素形成亚稳硼化物，能够提高材料的高温硬度和耐热性。
4. 细化晶粒通过合金元素的调控和热处理工艺，可以有效细化金属材料的晶粒尺寸，提高其高温强度和耐热性。
例如，铝合金通过添加微量的镁和锆元素，并采用适当的加工方法和热处理工艺，能够有效细化晶粒，提高其高温塑性和韧性。
二、晶体结构与缺陷控制金属材料的晶体结构和缺陷也对其高温性能起着重要影响。
晶体结构的稳定性和缺陷的密度直接影响金属材料的热稳定性和耐热性。
1. 晶体结构控制通过合金元素的选择和加热处理，可以控制金属材料的晶体结构，提高其高温稳定性。
例如，镍基合金通过适当的固溶处理和相变处理，能够形成具有优良高温稳定性的γ'相，提高材料的高温强度和抗蠕变性能。
2. 缺陷控制缺陷是金属材料中晶界和位错等的存在，直接影响材料的高温性能。
谁是化学性质最稳定的金属？
谁是化学性质最稳定的金属？在元素周期表中，最稳定的元素是氦，其次是氖，这是公认的，大家都毫无疑义。
可是元素周表中那么多金属，最活泼的是碱金属中的钫，如果不计放射性元素那就是铯。
那最稳定的金属是哪个，这个认识有点混乱。
有人认为是金，有人认为是铂，有的书上说是铱，在中学阶段，我们根据金属元素活动顺序表：钾，钙，钠，镁，铝，锰，锌，铁，锡，铅，氢，铜，汞，银，铂，金来判断，这个表，是化学家根据实验得出来的，但是，锂和钙的位置有争议，有些化学家认为钙应该没有钠活泼，而有些则认为钙比钠活泼，我国的化学教材也认同钙比钠活泼的观点，另外锂根据实验可知不算特别活泼，活泼程度弱于钠，稍强于镁，应该放在钠的后面；可是有些化学家则根据标准电极电势测试数值，认为锂最活泼，各有各的道理。
在中学阶段，我们就以金属活动顺序表来判断金属的活动顺序，，也可以认为金最不活泼，最稳定。
同时根据鲍林的电负性数值可以知道，金的电负性为2.54，是金属当中最大的，和碳的2.55几乎持平了，让人怀疑它究竟是不是金属......金是不是金属，这个毫无疑问，肯定是金属，金的导电导热能力仅次于银和铜，当然是典型的金属了。
能和金的稳定性相比较的金属除了铂外，大家都不太熟悉，下面我们以专业的水准，根据化学性质，是否和强酸，强碱反应，是否容易被氧气氧化，是否容易被氟，氯溴等氧化，电负性数值，在结合该金属的原子结构，最外层电子数，第一电离能来得出最后的结论，看究竟黄金是不是最稳定的金属！我们从银开始吧，比银活泼的就不说了，这些金属的物理性质，不提了，大家有兴趣可以去百科看。
1.银，化学式Ag,原子序数47，银白色金属，熔点，962度，密度10.5克/立方厘米，较软。
金属银是导电，导热能力最强的金属。
银还是很好的亲生物金属，对人无害。
元素符号Ag原子量：107.87，约为108电子层排布：2-8-18-18-1电子层数：5，最外层电子数：1常见化合价：+1，还有+2（不多见），+3（很少见）第一电离能：731千焦/摩尔电负性：1.93银离子（主要是+1价）有非常强烈的杀菌能力，银离子和含银化合物可以迅速杀死或者抑制细菌、病毒、藻类和真菌，因为它有对抗疾病的效果，所以又被称为亲生物金属。
金属有机骨架材料的稳定性研究
金属有机骨架材料的稳定性研究随着科学技术的不断发展，材料科学领域也取得了较大的突破。
金属有机骨架材料（MOFs）作为一种新兴的晶态材料，具有高度可调性和多功能性的特点，在能源储存、催化反应、分离纯化等领域有着广泛的应用前景。
然而，由于其结构的不稳定性，MOFs的实际应用受到了一定的限制。
因此，研究金属有机骨架材料的稳定性显得尤为重要。
一、MOFs的结构与稳定性金属有机骨架材料是由金属离子与有机配体通过配位键连接而成的晶态材料。
其结构特点决定了其在催化和吸附等应用中的独特性能。
然而，由于配体的易解离性以及构建所使用的金属离子的稳定性等因素，MOFs的稳定性并不理想。
二、稳定性影响因素及控制方法（一）配体选择与设计通过合理选择配体，并进行合适的设计，可以提高金属有机骨架材料的稳定性。
一方面，可通过选择具有较强配位能力和较低解离性的有机配体，限制配位键的解离，从而增强材料的稳定性。
另一方面，则是通过合理设计配体的拓扑结构，减少骨架的动力学不稳定性。
（二）金属选择与修饰金属离子作为MOFs结构的重要组成部分，对其稳定性具有重要影响。
选择稳定性较好的金属离子进行构建能够提高MOFs的稳定性。
此外，还可以通过对金属离子进行修饰，如引入一些稳定性较高的配体与金属离子形成较强的配位键，从而增强材料的稳定性。
（三）功能化修饰将MOFs材料进行功能化修饰，不仅可以提高其化学稳定性，还能赋予其特定的性能。
例如，通过在MOFs骨架上引入功能杂原子，可以增强骨架的稳定性，并拓展其在各个领域的应用。
三、稳定性评价与预测方法（一）Thermodynamic Stability通过热力学稳定性评价方法，可以评估MOFs在常温和高温下的稳定性。
其中包括研究MOFs在不同温度下的热稳定性以及其在各种环境条件下的分解情况。
（二）Kinetic Stability动力学稳定性评价方法主要关注MOFs在不同条件下的降解速率。
通过控制温度，氧气浓度以及其他外界条件，研究MOFs的降解速率，以评估其动力学稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、金属的稳定性
“在所处环境下金属材料的稳定性如何？”是研究金属腐蚀与防腐首先必须考虑的问题。
因此，金属－水系统的电势—pH 图无疑是很有用的工具。
1、电势—PH 图
金属在水溶液中的稳定性显然与其氧化还原性密切相关，而影响其氧还性的因素有温度、其盐的浓度及酸度等：E=f(T,a,pH).在T 、a 恒定下，E=f(pH)，便可在二维平面上绘出两者的变化关系图，称为E-pH 图，按E 的Nernst 公式可得其一般表达式。
xO+mH ++ze-→yR+nH 2O
式中O 、R 代表其氧化态，还原态（注电荷及原子数未配平），余下为相应
的计量系数。
在298.15K ，y R m H x o a a a z E E -++=)..lg(/0592.0ϑ
当a O 、a R 为定值时，可拼入E Ø中，则
H H zP m E a z E E /0592.0)(lg /0592.0)(-'=+'=+ϑϑ。
可见，E 与P H 成直线关系，
并成反比。
2、E-P H 直线的类型
以Zn-H 2O 系统的E-P H 图为例，可将其分为三类（图10-9）。
（1）水平线
电对中有电子得失，但不涉及H +或OH —。
如
62)(210)(,2)(-+-+=→+Zn a Zn e aq Zn s 当时，
E=-0.939V ，此为图中a 线。
可见，+2zn a 不同，其水平线位置不同。
（2）垂直线
此类反应中没有电子得失，有H +或OH —参加的酸碱反应。
如Zn(OH)2(S)+2H +(aq)=Zn 2+(aq)+2H 2O(1)，此线的位置由其平衡常数K Ø决定。
K Ø=a(Zn 2+)/[a(H +)]2×[a(OH -)]2/[a(OH -)]2=K sp /(KW)2=1.2×10-17/10-28=1.2×1011，当a(Zn 2+)=10-6时，a(H +)=(10-6/1.2×1011)0.5=2.887×10-9，所以P H =8.54。
应为图中的C 线。
可见重线位置也与a zn 2+有关a zn 2+=1时，P H =5.54。
（3）倾斜线
电对反应中既有电子得失，又有H +orOH -离子参加。
如
Zn(OH)2(S)+2H +(aq)+2e=Zn(S)+2H 2O(1)其V Zn OH Zn E E 427.0818.0245.18179.0)/)((2-=+-=+=ϑϑ
所以：E=- 0.427-0.0592P H ，即为图中的b 线。
注：Zn(OH)2+ze →Zn+2OH - V E rG m 245.11-=∆θθ
+)2H ++2OH →2H 2O 12.82.157
--=∆mol KJ rG m θ Zn(OH)2+2H ++2e-→Zn(S)+2H 2O V E rG m 427.03-=∆θθ
3、氢线与氧线
反应在水液中进行，可能与H 2、O 2、H +、OH -有关，应与考虑。
（1）氢电极反应：2H ++2e H 2(P)当PH 2=P Ø，可得E （H +/H 2）=-0.0592PH ，其截距为零，斜面率为-0.0592。
（2）氧电极反应：)(22)(2
122l O H e H P O →++-+当PO 2=P Ø时，E （O 2/H 2O ）=1.229-0.0592P H ，可见，氧线与氢线为平行线，斜率相同，仅截距不同。
4、E-PH 图的应用
在相图中存在明确的点线面的含义。
E-P H 图中的点线面也有自己的特殊的含义。
（1）点线面的含义：每条线都代表一个反应，如C 线代表Zn(OH)2+2H ++2e →Zn+2H 2O 反应。
它是两个在的交线，故是两种不同相态的平衡线。
线上各点均代表相应两个相态的一个平衡态。
每个面中的点则代表非平衡态，因只有一个物种，无法达平衡。
每个面都是单独物种存在的非平衡态。
（1）判断物种稳定存在的区域：在E-P H 图中的每一条线都是两种不同相态的平衡线，这些线段把整个平面划为若干个区，每个区域都代表某一物种的稳定区。
如a 、b 线与横坐标围成的区域为Zn 的稳定区域，即使是在酸性溶液且有O 2存在，也不被氧化而稳定存在。
这是因其存在区域的电势小于-0.9V ，若失电子也是外电源提供。
这就是金属电化学元素防腐的阴极保护原理。
（外加电流）。
（2）在E-P H 中每条线上的点均表示系统的一人平衡态，如a 线上的代表，凡不在线上的各点均代表非平衡态，即只代表某一物种的稳定存在的条件。
判断物种稳定存区域的方法是：对于垂线，其线左为酸性区，线右为碱性区，故C 线左为Zn 2+、线右为Zn(OH)2的稳定区域。
对于水平线及斜线，则线上为氧化态，线下为还原态的稳定区域。
如a 、b 线上为Zn 2+、Zn(OH)2线下为Zn 的稳定区。
（3）在E-PH 图中任意两条水平线、斜线都能构成一个化学反应（或电池反应）。
如线①、②构成的化学反应：O 2（g ）+2H 2（g ）→2H 2O (1)，此为燃料电池的电池
反应。
显然这两条的垂直方向相距越大，所组成电池的Emf 越大。
如a 、c 线构成的反应为：Zn 2++2H 2O →Zn(OH)2+2H +。
又：水平线及斜线均代表电极反应，而垂线代表与酸度有关的复合反应。
