桥面防水交底
桥面防水层施工技术交底
桥面防水层施工技术交底一、前言桥梁是现代交通运输系统中不可或缺的重要组成部分，对于保障桥梁结构的安全和使用寿命，桥面防水层的施工至关重要。
本文将介绍桥面防水层施工的技术要点和步骤，以期提高施工质量，保证桥梁的长期使用效果。
二、施工前准备1. 材料准备桥面防水层施工所需的材料主要包括防水涂料、打磨工具、防水卷材、面层涂料等。
在施工前需检查材料的质量和数量是否符合要求，确保能够顺利开始施工。
2. 施工场地准备施工前需要对桥梁进行清理，确保桥面干净无杂物。
若有必要，还需对桥梁进行修复和处理，确保施工能够顺利进行。
三、施工步骤1. 基层处理施工前应对桥面进行基层处理，包括清理、修复和处理龟裂等问题。
确保桥面的平整度和表面粗糙度符合防水材料的要求。
2. 防水涂料施工将防水涂料均匀地涂刷在桥面上，确保涂层厚度达到设计要求。
应注意防水涂料的施工温度和湿度要求，以免影响施工质量。
3. 打磨和清洁防水涂料固化后，进行打磨处理，使桥面的表面平整光滑。
打磨完毕后，清理桥面，确保无灰尘和杂物残留，以保证后续施工的质量。
4. 防水卷材铺贴将防水卷材按照设计要求铺贴在桥面上，并逐步进行焊接处理，确保卷材的质量。
焊接时应注意温度和焊接时间的控制，避免出现焊接不牢固或烧损的情况。
5. 面层涂料施工防水层施工完毕后，进行面层涂料的施工。
面层涂料旨在增加桥面的耐久性和防止涂料起泡。
施工时应注意涂料的温度和稀释比例的控制，保证施工质量。
6. 施工质量验收防水层施工完毕后，应进行质量验收。
验收内容包括防水涂料和卷材的厚度和焊接质量，面层涂料的均匀度和光泽度等。
如有不符合要求的地方，需及时进行修复和处理。
四、安全注意事项1. 施工现场应设置明显的安全警示标志，避免施工人员和外来人员的误入。
2. 使用化学材料时应注意防护措施，避免造成伤害或污染环境。
3. 施工人员应配备必要的个人防护装备，包括安全帽、防护服、口罩等。
4. 施工期间应注意交通安全，设置警示标志并做好交通疏导工作。
桥面防水技术交底
技术交底记录编号：工程名称交底地点交底组织单位交底负责人施工单位接收负责人桥面防水施工技术交底一、桥面防水结构1、为保证高速铁路桥梁的耐久性，在桥梁结构的顶面铺设密闭有效的防水设施，防排水系统由防水层、保护层、泄水管组成。
防护墙内侧采用高聚物改性沥青防水卷材类防水层，防水卷材直接铺设至防护墙根部竖向延伸5cm（在防水施工前，先采用细石混凝土恢复防护墙内侧根部3cm*3cm倒角便于防水卷材铺设）。
防水卷材上覆盖纤维混凝土保护层，防水卷材纵向宜整长铺设，当防水卷材进行搭接时，先行纵向搭接，再进行横向搭接，纵向搭接接头应错开。
采用高聚物改性沥青防水卷材，防水卷材纵、横向搭接长度均不小于100mm。
纤维混凝土保护层最小厚度40mm，在防护墙内侧保护层上用防水涂料封边，高度和宽度均为80mm。
底座板两侧防水涂料封边高度为40mm，宽度为80cm，如防水体系示意图一。
图一防水体系示意图在底座板和保护层之间设置15mm*20mm的嵌缝材料，如防水体系示意图二。
图二防水体系示意图2、防护墙外侧：喷涂2mm厚聚氨酯防水涂料，防水涂料,用量2.4kg/m2，高度比保护层高80mm。
上铺设38至58mm纤维混凝土保护层。
防水涂料类防水体系构造示意图三。
图三防水涂料类防水体系构造及搭接处理示意图图四防水卷材防水体系构造及搭接处理示意图五桥面三列排水汇水示意图图六 L型连接器示意图3.4.1贯通地线防盗隔离措施将贯通地线先铺设在通信信号电缆槽保护层内，及在防水层涂刷后，敷设贯通地线，贯通地线与接地端子连接后再进行保护层施工，在桥梁伸缩缝装置处，贯通地线考虑余量，并采用橡胶套管防护。
3.4.2贯通地线接头直通连接法A、将需要接续的贯通地线端头用锯弓进行修复平整处理，然后将塑料层剥去100mm左右。
选择与铜缆芯相配备的两只C型铜接头和配套压模。
图示如下：直通贯通地线接头开剥尺寸B、配备的C型铜接头放入液压钳中固定，把需要接头的两端电缆插入C型铜接头的凹槽中，伸出铜接头外0.5cm左右。
桥面防水施工技术交底
技术交底书技术交底书桥面防水施工技术交底表格编号2411项目名称中铁十局郑万铁路河南段项目部共 11页交底编号工程名称潦河特大桥设计文件图号通桥（2016）2322A、通桥（2016）8388A施工部位桥面防水工程交底日期2018年8月14日一、适用范围本方案适用于潦河特大桥桥梁桥面防水施工。
二、设计情况潦河特大桥起讫里程为DK308+572.9～DK325+639.835，全长17.067线公里。
潦河特大桥桥面防水体系构造为：防护墙外侧的电缆槽中涂刷聚氨酯防水涂料；防护墙内侧、底座板外铺设高聚物沥青防水卷材（含基层处理剂），采用聚氨酯防水涂料封边，无砟轨道板缝间涂刷聚氨酯防水涂料；聚氨酯防水涂料及防水卷材上覆盖C40纤维混凝土或钢筋混凝土保护层，桥面电缆槽内保护层厚度设计采用4cm，防护墙内侧保护层厚度不小于4cm，当保护层厚度为4cm～6cm时采用C40纤维混凝土，当保护层厚度大于6cm时采用钢筋混凝土。
三、材料及机械设备材料：ΦR9冷轧带肋钢筋网片，HRB400Φ12螺纹钢，HPB300φ16圆钢，聚氨酯防水涂料，高聚物沥青防水卷材（含基层处理剂），有机硅酮，C40细石混凝土，C40纤维混凝土，“L”型连接件（含配套螺栓、垫片），“C”型压接件，70mm²环保型接地铜缆，φ17防护软管、直径22mm防护卡具。
机械设备：研磨机、角磨机、吹风机、墨斗、滚刷、滚轮、喷灯、刮板、液压钳、电阻仪。
四、工艺流程4.1施工工艺流程施工准备-基面处理-防水涂料及基层处理剂涂刷-卷材铺设-贯通地线铺设-浇筑混凝土。
4.2基面处理防水层施工前对梁面进行处理，清除梁面的浮渣、浮土、空鼓、松动、蜂窝麻面，露出新鲜混凝土表面，保证表面平整、无尖锐异物，提高涂料及基层处理剂的粘接性能。
采用研磨机对梁面进行打磨，角磨机对A、B竖墙、防护墙倒角部位进行打磨处理，然后采用吹风机、扫把对梁面浮渣及灰尘进行打扫清理。
桥面防水层技术交底
”桥面防水层技术交底”
1、安全技术交底工程名称：编号：工程部位交底类别防水层、爱护层、沉降缝施工平安技术交底交底单位交底 人年月日审核批准人年月日监理年月日施工负责人年月日接收人年月日防水层、爱护层、沉降缝施工平安技术交底 一、混凝土基层面表面处理L防水层施工前应先对基层面进行验收，基层表面应平整、匀称全都，其平整度用Im直 尺检查，空隙不大于I。mm、空隙只允许平缓变化,、每米不应超过一处。2.假如不符合〃1〃条要求，可用凿除的 方法进行处理，或用水泥砂浆进行找平，用水泥砂浆找平常，基底应清洁、潮湿。用水泥砂浆作局部找平常，应在 水泥砂浆中添加适量类似107胶的水溶性胶粘剂，以
3、，观看是否消失水汽，若无水汽消失可视为干燥。5.涂刷高聚物改性沥青基层处理剂，施工方法是用长柄滚 刷进行涂刷，要求涂刷匀称，不漏底面，不积累，待处理剂达到干燥程度（一般为不粘手为准）方可进行防水卷材 施工。6.防水卷材纵横向的搭接长度均不得小于80mm,在已涂刷基层处理剂并干燥的基层表面，留出搭接尺寸。将 铺贴卷材的基准线弹好，以便按此基准线进行卷材铺贴施工。7.卷材铺粘宜采纳机械烘烤设备热熔铺贴卷材，也可 采纳多台喷灯同时烘烤热熔铺贴卷材。卷材铺贴应从一端开头，桥面横向由低向高的挨次进行；点燃喷灯（喷枪） ，烘烤卷材底面的沥青层及基层上的处理剂（烘烤喷灯以距离卷材辐30cm左右为宜），烘烤要匀称，
聚物改性沥青防水卷材。防水卷材铺设时应当心,避开材料受到破损。4、内侧沉降缝（涵内）应凿除木板约
10、18cm,镶嵌止水条，砂浆填满勾缝，做成2-3mm深的U型槽，要求顺直平整光滑，且留意养护，不得有裂 缝。5、涵洞沉降缝端面应竖直,平整上下不得交叉、搭压影响沉降。6、沥青木板在橡胶止水带位置断开,断开的两 块沥青木板应将橡胶止水带挤压紧密，沥青木板应按设计尺寸进行加工,做究竟板、边墙、顶板连接紧密,无空缺。7 、橡胶止水带要安装平整，严禁向上或向下翘屈。橡胶止水带安装位置要正确,左右和上下偏差不行超过规范。8、 留意加强伸缩缝四周止水带四周的碎捣实,止水带的宽度,形状尺寸应符合设计要求。9、施工温度在0-35为宜，雨天 、冰冻期不宜施工。九、平安要求L施工时用材料和帮助材料,多属易燃物品，防水材料的运输、存放材料的仓库和 施工现场必需严禁烟火，同时要配备消防器材。材料存放地应保持干燥、阴凉、通风且远离火源。2•严禁根据施工 作业要求。包括高空作业平安以及设备操作平安。3.施工过程中相关人员须穿工作服，佩戴目镜、手套、防毒面具 等劳保用品，并保证施工环境通风良好。4、各种废弃料不行随便丢弃,要合理回收防止污染环境；各种涂料、染料 不行随便排放;严禁焚烧有毒废气料,以免污染大气破坏环境。6
桥面防水层技术交底书
7.养护：涂膜防水层施工进行中或施工完后，均应对已做好的涂膜防水层加以保护和养护，养护期一般不少于7d，养护期间不得上人行走，更不得进行任何作业或堆放物料。
四、质量标准
1.主控项目
（1）防水涂料（聚氨酯）和其它材料必须符合设计要求和质量标准的规定。
（1）涂膜防水层的基层应符合排水要求，平整洁净，无起砂、空鼓和松动现象，阴阳角处应呈弧形或钝角；防水层无积水现象。
（2）涂膜防水层与基层应粘结牢固。
五、安全措施
1.进入施工现场必须正确佩戴安全帽。
2.原材料分开存放至阴凉处，聚氨酯容器桶不得与易燃、易爆品混放，分放距离不得小于30m。
3.现场施工时严禁吸烟和使用明火，现场并配备消防器材和灭火设施。
交底人： 复核人： 日期：
接受人：
二、施工准备
1.材料
采用环保型聚氨酯涂料。其固体含量：≥93%、拉伸强度：0.6MPa、断裂延伸率：≥300%、柔性：在-20℃饶Ф20mm圆棒无裂缝、耐热性：在85℃加热5h，涂膜无流淌和集中气泡；不透水性：动水压0.2MPa恒压lh不透水。必须符合国家标准及设计要求。
2.主要机具
扫帚、圆滚刷、刮板、腻子刀、油漆刷、拌料桶、手提式电动搅拌器。

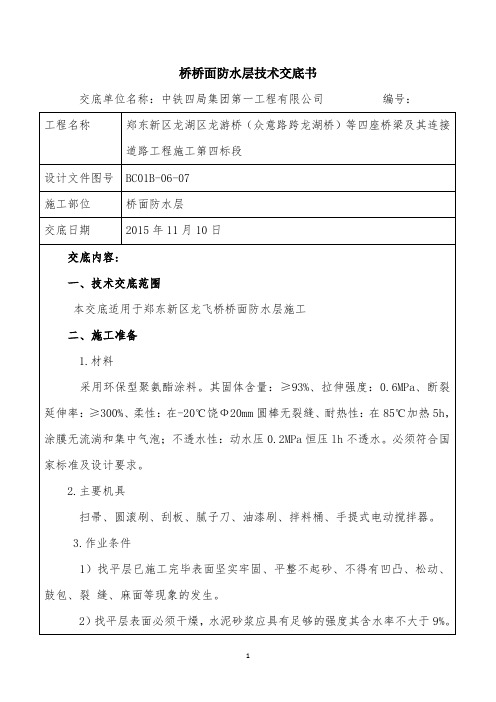

桥桥面防水层技术交底书
交底单位名称：中铁四局集团第一工程有限公司 编号：
工程名称
郑东新区龙湖区龙游桥（众意路跨龙湖桥）等四座桥梁及其连接道路工程施工第四标段
设计文件图号
BC01B-06-07
施工部位
桥面防水层
交底日期
2015年11月10日
交底内容:
一、技术交底范围
桥面防水沥青施工技术交底书
⑤喷涂后4小时或涂刷后12小时内须防止霜冻、雨淋及暴晒；
⑥防水层完全干固后，方可浇筑保护层。
编制：复核：批准：签收：年月日
注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。
技术交底书
ZT****JL11-02
单位：编号：
技术交底书
ZT****JL11-02
单位：编号：
主送单位
页数
第
1
页
共
3
页
工程名称
桥
工程部位
桥面防水层
交底内容：
一、桥面防水层施工
1.防水材料
桥面防水材料采用高聚物改性沥青防水卷材、高聚物改性沥青基层处理剂、聚氨酯防水涂料、保护层纤维混凝土（纤维采用聚丙烯腈纤维）。
2.主桥面防水层施工工序
⑴施工准备
①防水层施工前应先对基层面进行验收，基层应做到平整、无尖锐异物，不起砂，不起皮及无凹凸不平现象；平整度的要求：用1米长靠尺测量，空隙不大于3mm，空隙只允许平缓变化，每米不应超过一处。平整度不满足要求的部位凿毛后用同等标号的水泥砂浆找平。
②桥面基层应无浮渣，浮灰、油污等，同时防护墙根部应无蜂窝、麻面。
③涂刷高聚物改性沥青基层处理剂时基层应干燥,无明水。
⑵涂刷高聚物改性沥青处理剂
①高聚物改性沥青基层处理剂每平方米用量不少于0.4kg；
②在基层上涂刷高聚物改性沥青处理剂时应涂刷均匀，不露底面，不堆积，当基层处理剂干燥不粘手时，方可进行卷材的铺贴。
④卷材搭接处的上层和下层卷材应完全热熔粘合，以保证搭接处粘结牢固，搭接缝应有自然溢出的熔融沥青。
⑤卷材铺贴到梁体周边收口部位时，滚压后应有自然溢出的熔融沥青。采用刮板抹平密封收口。
桥面防水层施工技术交底
桥面防水层施工技术交底一、前言桥面防水层是保护桥梁结构的一道重要保障，承受着强烈的紫外线、酸雨等侵蚀。
其施工质量和效果关系到桥梁的使用寿命和安全。
因此，在施工前，我们必须对桥面防水层施工技术进行交底，确保施工过程中各项技术指标能够达到要求。
二、防水层材料防水层材料分为两类：现场铺装预制板和条形防水卷材。
现场铺装预制板从减少现场作业角度考虑，可减轻工程现场材料运输、施工配合难度等诸多不利因素。
条形防水卷材材料的特点是便于铺设和施工，可在较短时间内完成施工工作，且施工质量易控制，适用于常规桥面防水层施工。
三、工艺流程桥面防水层施工共有以下几个流程：1. 基础处理在防水材料安装前，必须确保桥面混凝土基础平整、无油污、无水泥渣、无颗粒松散等问题。
如发现水泥渣或颗粒松散，应先用冲洗或吸尘的方法清理干净。
2. 排水板安装防水层必须保证排水效果，为了增强排水效果，铺设两个方向的排水板。
在板与板口细部处，应粘贴PVC防水胶条或减震胶条以隔绝热收缩冷胀现象。
3. 防水卷材安装铺设条形防水卷材时，要保证铺设顺序，不能有遗漏。
在反向向中央粘贴时，应将拉开的防水卷材捏合牢固。
4. 防水层压实条形防水卷材铺设完毕后，用防水卷材压实器将其压实，使其与桥面基础紧密贴合。
使用时应定期校正防水卷材的方向、张力和对位精度。
5. 点位处理防水层铺设完毕后，必须针对桥梁局部微小角度变形，处理防水层上与伸缩缝衔接处等，确保整个防水层的平整度和完整度。
四、注意事项1. 施工环境桥梁防水层施工必须在干燥无风的环境下进行。
如果是施工环境在湿润潮湿或雨天，防水材料湿化后会影响施工效果。
2. 安全措施施工现场必须提前进行安全措施的制定和实施。
沿线设道，工地标志。
在条形防水卷材切割时，要加强安全保障，避免切割过程中皮肤直接接触到锋利的切割刀具。
3. 检测验收桥梁防水层施工完毕后，要进行质量检测、验收。
如发现质量问题，要及时纠正。
同时还应按照规定节律进行防水层重要节点的巡查和维护工作，保证桥梁的安全性能。
桥面防水施工安全技术交底模板
一、工程概况1. 工程名称：[工程名称]2. 施工地点：[施工地点]3. 施工单位：[施工单位名称]4. 监理单位：[监理单位名称]二、施工组织1. 施工流程：防水材料准备→基层处理→基层检查→防水层施工→防水层检验→防水层保护→施工收尾2. 施工班组：[施工班组名称]3. 施工人员：[施工人员名单]三、施工危险性分析1. 危险因素：高空坠落、物体打击、触电、火灾、中毒、机械伤害等。
2. 可能导致的事故伤害：高处坠落、触电、火灾、中毒、机械伤害等。
四、施工安全管理措施1. 安全管理目标：确保施工安全，实现零事故、零伤害。
2. 职责分工：- 施工单位：负责施工现场的安全管理工作，制定安全措施，落实安全责任。
- 监理单位：负责对施工现场的安全进行监督检查，督促施工单位落实安全措施。
- 施工人员：遵守安全操作规程，服从管理，确保自身安全。
3. 人员防护及管理要求：- 进入施工现场必须佩戴安全帽、系好安全带、穿防滑鞋。
- 高处作业时，必须使用安全带，并挂好安全绳。
- 严禁酒后作业、疲劳作业、违章作业。
- 严禁在施工现场吸烟、使用明火。
- 严禁擅自拆卸、改动安全设施。
五、桥面防水施工安全技术交底1. 防水材料准备：- 防水材料必须符合国家相关标准和规定。
- 防水材料应存放在干燥、通风、防火、防盗的仓库内。
- 防水材料使用前应进行检查，确保无破损、变质等现象。
2. 基层处理：- 基层应平整、坚实、无裂缝、无油污、无松散物。
- 基层处理时，应采取防尘、防扬尘措施。
3. 基层检查：- 基层检查应全面、细致，确保无遗漏。
- 发现问题应及时处理，确保防水层施工质量。
4. 防水层施工：- 防水层施工应严格按照施工工艺进行，确保防水层施工质量。
- 施工过程中，应采取防尘、防扬尘、防火、防盗等措施。
5. 防水层检验：- 防水层检验应严格按照检验标准进行，确保防水层施工质量。
- 检验不合格的防水层应进行返工处理。
6. 防水层保护：- 防水层施工完成后，应及时进行保护，防止防水层受损。
桥面防水层施工技术交底
桥面防水层施工技术交底一、防水层原材料1、高聚物改性沥青防水卷材，厚度4.5mm，宽100cm、80cm两种规格。
防水卷材内的胎基为长纤聚酯纤维毡，胎基应置于卷材下表面的2/3厚度位置，胎基应浸透，不应有未被浸渍的条纹,卷材双面附砂，细砂的颜色和粒度应均匀一致，并紧密的粘附于卷材表面,每卷卷材应连续整长,不得有接头。
基层处理剂为高聚物改性沥青低固含量液态涂料。
2、聚氨酯防水涂料应符合《聚氨酯防水涂料》GT/T19250—2005.3、防水层保护层采用添加纤维素纤维的C40细石混凝土。
4、防水原材料除满足上述要求外，还应符合《客运专线桥梁混凝土桥面防水层暂行技术条件(修订版)》（科技基[2007]56号）的要求及《沈哈客专施桥参13—01A》中的相关规定。
5、进场材料必须有质保书（或合格证）及使用说明书。
二、对原材的要求1、高聚物改性沥青防水卷材为防止卷材的边缘发生变形和翘曲，影响粘接质量，在运输途中或贮存期间,卷材应平放。
卷材为最大规格尺寸时贮存高度以平放3 个卷材高度为限，当每捆卷材长度不超过16m，宽度不超过1m 时，贮存高度可以以平放5 个卷材高度为限。
2、可直接用于作防水层的聚氨酯防水涂料（1）聚氨酯防水涂料的颜色应采用除黑色外的其它颜色，未启封产品的有效期为1 年.（2）产品应采用密闭的容器包装。
运输途中防止日晒雨淋,禁止接近热源。
（3）产品应储存于荫凉、干燥、通风处，储存最高温度不应高于40℃，最低温度不应低于5℃。
二、防水层铺垫位置说明1、无砟轨道桥面,轨道板底部不设置防水体系,只在两承轨台间及防护墙与承轨台间设置防水体系。
防护墙内侧（轨道侧）防水采用高聚物改性沥青防水卷材，厚度为4。
5mm，其下采用高聚物改性沥青基层处理剂，做为桥面混凝土基层表面粘结处理，其上加设纤维混凝土保护层至少厚6cm。
2、防护墙外侧(即电缆槽内)防水层采用直接用于做防水层的聚氨酯防水涂料,其上加设纤维混凝土保护层至少厚4cm.3、保护层与防护墙及电缆槽竖墙接缝处采用聚氨酯防水涂料进行封边处理，不再上卷，封边前必须用墨线弹出封边线，以保证封边高度一致.封边高度不小于8cm。
桥面防水的安全技术交底模板
一、工程概况1. 工程名称：[填写工程名称]2. 施工单位：[填写施工单位名称]3. 施工部位：[填写施工部位]4. 施工内容：[填写施工内容]二、施工前的准备1. 技术交底内容：对桥面防水施工过程中的安全技术要点进行交底，确保施工人员了解并掌握安全操作规程。
2. 施工人员培训：对施工人员进行安全技术培训，确保其具备相应的安全意识和操作技能。
3. 施工材料及设备：准备好防水材料、施工工具、检测设备等，并确保其质量符合要求。
三、桥面防水施工安全技术要点1. 施工现场安全防护（1）施工区域应设置明显的安全警示标志，提醒过往行人注意安全。
（2）施工人员应佩戴安全帽、手套、工作服等防护用品。
（3）高处作业时，必须系好安全带，挂扣安全绳。
2. 防水材料及施工工具的安全使用（1）防水材料应按照规定存放，防止受潮、变质。
（2）施工工具应定期检查，确保其安全可靠。
（3）使用易燃易爆材料时，应远离火源，严禁在施工现场吸烟。
3. 施工过程中的安全操作（1）铺设防水层前，应对桥面进行清理，确保无杂物、油污等。
（2）施工过程中，应保持施工现场整洁，防止滑倒、摔伤等事故发生。
（3）施工人员应按照施工方案进行操作，不得擅自改变施工工艺。
4. 施工现场交通管理（1）施工区域应设置交通管制设施，确保施工安全。
（2）施工期间，应加强现场交通疏导，防止交通事故发生。
（3）施工人员应遵守交通规则，不得酒后驾驶。
5. 火灾预防与应急处置（1）施工现场应配备足够的消防器材，并定期检查。
（2）施工人员应了解火灾预防知识，掌握灭火器材的使用方法。
（3）一旦发生火灾，应立即报警，并迅速组织人员进行灭火和疏散。
四、施工后的验收与维护1. 施工完成后，应进行质量验收，确保桥面防水效果符合要求。
2. 验收合格后，应做好防水层的维护工作，防止损坏。
3. 定期检查防水层，发现问题时，应及时进行修复。
五、总结通过本次安全技术交底，希望施工人员能够充分认识到桥面防水施工过程中的安全问题，提高安全意识，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
㈡.高聚物改性沥青防水卷材防水层施工要求
⒈高聚物改性沥青基层处理剂每平米用量不少于0.4kg
⒉采用机械烘烤设备热熔铺贴卷材，也可采用多台喷灯同时烘烤热熔铺贴卷材。
⒊在基层上涂刷高聚物改性沥青基层处理剂时应涂刷均匀，不露底面，不堆积；当基层处理剂干燥不粘手时，方可进行卷材的铺贴。
⒋对挡碴墙、电缆槽等垂直部位使用用手刷或辊子先行涂刷，平面部位在其后涂刷。
⒌涂喷后4小时或涂刷后12小时内必须防止霜冻、雨淋及暴晒。
⒍防水层完全干固后，方可浇筑保护层。
⒎气温高于35℃或者低于5℃时不得施工。
⒏质量检查：上述各项的检查除可用肉眼检查的项目外，还可用衡器检查防水层的配比，用橡胶测厚仪检查涂层切样品的厚度。
5、质量标准
㈠.保护层混凝土的原料，配合比及施工养护应根据桥涵所处的环境，按《铁路混凝土结构耐久性设计暂行规定》的有关规定执行。
㈡.有碴桥面施工的允许偏差应符合下表的规定。
有碴桥面的施工允许偏差
项 目
允许偏差（mm）
桥பைடு நூலகம்基层平整度（1m靠尺检查）
不大于3
挡碴墙、端边墙厚度（有碴桥面）
+10，-0
挡碴墙、端边墙高度（有碴桥面）
3、施工条件及施工准备
㈠.熟知简支箱梁桥面防水体系构造、施工要求及施工方法。
㈡.主要材料、机械、人员到位。
4、施工工艺
㈠.混凝土基层检查及处理
⒈桥面基层应平整、无尖锐异物，不起砂、不起皮及无凹凸不平现象；平整度的要求：用一米靠尺测量，空隙不大于3mm，空隙只允许变化每米不超过一处。
⒉桥面基层及挡碴墙内侧根部至上拐角、内边墙和端边墙内侧根部上口的基层无蜂窝、麻面、浮碴、浮土、油污。
⒋桥面保护层纵向每隔4m设置横向断缝，在梁体中心线处设置纵向断缝，断缝宽度约为1.0cm，深越为20cm。当保护层混凝土强度达到设计强度的50%以上时，用聚氨酯防水涂料将断缝填实、填埋，填充断缝时，不得污染保护层及梁体。
⒌混凝土桥面浇筑完成后，应采取必要的保水养护措施，避免失水太快，自然养护时，桥面应采用草袋或麻袋覆盖，并在其上覆盖塑料薄膜，桥面混凝土洒水次数应能保持表面充分湿润。当环境相对湿度小于60%时，自然养护不得少于28天；相对湿度60%以上时，自然养护不得少于14天。
⒒制作防水层时不得因流溅或其他原因污染梁体。
⒓防水卷材应在桥面铺设至挡碴墙根部。
㈢.无需卷材的聚氨酯防水涂料型防水层的施工要求：
⒈基层要求与高聚物改性沥青的要求一致；
⒉聚氨酯防水涂料可选用喷涂或刮涂的方式施工，厚度为2mm，应分两次喷涂，应做到喷涂后应随即撒砂一层，砂粒直径20～40目为宜。
⒊配置好的涂料应在20分钟内用完，随配随用。
⒋防水卷材横向的搭接长度不得小于100mm，在已图刷基层剂并干燥的基层表面，留出搭接尺寸，将铺贴卷材的基线弹好，以便按此基线进行卷材铺贴施工。
⒌卷材铺贴应从一端开始，桥面横向由低向高顺序进行，点燃喷灯，烘烤卷材底面的沥青层表面及基层上的处理剂，烘烤要均匀，将卷材底面沥青层融化后，即可向前滚铺。为确保卷材和基层的粘贴，卷材热熔铺贴过程中，应便铺贴边滚压排气粘合。
技术交底书
编号：
交底单位名称：第页共页
工程名称
设计文件图号
施工部位
简支箱梁桥面防水体系
交底日期
技术交底内容：
1、技术交底范围
31.5m、23.5m预应力混凝土简支箱梁桥面防水体系施工。
2、设计情况
设计桥面防水：高聚物改性沥青防水卷材用于有碴桥面道碴墙内，其下采用低固含量液态涂料处理剂；聚氨酯防水涂料用于电缆沟槽内的防水和混凝土保护层的防水封边。
⒍卷材底面熔化已沥接近流淌、呈黑亮为度，不得过分加热或烧穿卷材。
⒎卷材搭接处的上层和下层卷材应完全热熔粘合，已保证搭接处粘接牢固，搭接缝处应有自然溢出的熔化沥青。
⒏卷材铺贴到梁体周边收口部位时，滚压后应有自然溢出的熔化沥青。采用刮板抹平密封收口。
⒐防水层铺贴施工环境温度不得低于零下20℃。
⒑防水层铺贴完成30分钟后，即可浇筑保护层。
+10，-0
6、安全、环保、文明施工等技术措施
㈠.施工现场应遵循各种操作规章制度，施工人员应进行安全教育后上岗。
㈡.施工现场用电，应条理有序，施工地点设置配电箱并接地，一直一闸制，设置漏电保护装置。
㈢.施工机械操作过程中应由专人指挥，并经常检查吊车钢丝，机械性能等。
㈣.施工人员进入现场必须正确佩戴安全帽，潮湿地点工作时应穿胶鞋。
⒍防水卷材边缘与梁体接缝处均采用改性沥青防水涂料进行封边处理；
⒎保护层顶面的流水坡，应符合设计要求，其表面应平整、流水畅通；
⒏防水卷材平行轨道中心线铺设，防护墙间防水层布置根据需要可进行调整，施工时尽可能减少接头数量，并做好封边。
附件及附图：
㈠.桥面汇水坡布置图；
㈡.桥面防水体系铺装图；
交底人：复核人：接受人：
㈤.施工作业现场安全人员不定时巡查，发现、排除现场存在的安全隐患。
㈥.防水涂料及高聚物改性沥青基层处理剂在运输和保存中防止日晒雨淋，严禁接近火源。
㈦五级以上强风天气不宜进行防水体系施工。
7、成品保护措施
㈠.保护层浇筑完成后24小时内及时覆盖土工布，必要时洒水养护。
㈡.防水涂料、防水卷材、保护层，不准在其上踩踏行走，以确保防水质量；
㈣.保护层
⒈纤维混凝土应采用强制搅拌，将石子、砂子、水泥、水、减水剂和纤维同时倒入搅拌机中，搅拌时间不少于3分钟，应搅拌均匀。
⒉将混合均匀的纤维混凝土均匀铺在梁体的防水层上，用平板振捣器捣实，在拉动平板振动器时速度应尽量缓慢，使纤维混凝土的振捣时间达到20秒左右，并不可见空洞为止。
⒊混凝土接近初凝时方可抹面，抹刀应光滑，以免带出纤维，抹面时不得过量加水，抹面次数不宜过多。
8、其他注意事项
⒈电缆槽内防水层采用C40混凝土，厚度不小于4cm；
⒉考虑卷材的搭接，防水卷材的用量以平米计，需要搭接时，适当考虑搭接数量；
⒊卷材铺贴应从一端开始，桥面横向由梁两侧向中心顺序进行铺贴。
⒋基层处理剂应涂刮均匀，其用量不小于0.35～0.4kg/m；
⒌泄水孔与桥面接缝处随桥面贴防水卷材并开口后，用改性沥青防水涂料进行封边处理；
