贝氏体的力学性能
贝氏体的力学性能
贝氏体的力学性能贝氏体的力学性能主要取决于贝氏体的组织形态。
贝氏体中的铁素体和碳化物的相对含量、形态、大小、分布都会影响贝氏体的性能。
1、贝氏体中铁素体的影响铁素体晶粒尺寸越小，贝氏体的强度和硬度越高，韧性和塑性也有所改善。
钢的奥氏体化温度越低，奥氏体晶粒较小，贝氏体转变时的铁素体尺寸越小；贝氏体转变温度越低，铁素体尺寸也越小。
铁素体形态对贝氏体性能也有影响，铁素体呈条状或片状比呈块状强度及硬度要高。
随着贝氏体转变温度降低，铁素体形态由块状、条状向片状转化。
降低贝氏体转变温度，铁素体的过饱和度增加，位错密度增大，可以使贝氏体的强度及硬度升高。
2、贝氏体中渗碳体的影响当碳化物尺寸一定时，钢中的含碳量越高，碳化物数量越多，贝氏体的强度及硬度升高，但塑性及韧性降低。
当含碳量一定时，转变温度越低，碳化物越弥散，贝氏体的强度和硬度提高，塑性和韧性降低不多。
当碳化物为粒状时，贝氏体的塑性和韧性较好，强度和硬度较低。
碳化物为小片状时，贝氏体的塑性及韧性下降；碳化物为断续杆状时，塑性、韧性及强度、硬度均较差。
由此可见，上贝氏体的形成温度较高，形成的铁素体和碳化物均较粗大，特别是碳化物呈不连续的短杆状分布于铁素体条中间，使铁素体和碳化物的分布呈现出明显的方向性。
在外力作用下，极易沿铁素体条间产生显微裂纹，导致贝氏体的塑性和韧性大幅度下降。
下贝氏体的形成温度较低，生成的铁素体呈细小片状，碳化物在铁素体基体上弥散析出，铁素体的过饱和度以及位错密度均较大，使得下贝氏体具有较高的强度和硬度以及良好的塑性和韧性。
通过等温淬火获得下贝氏体组织是提高材料强韧性的重要方法之一。

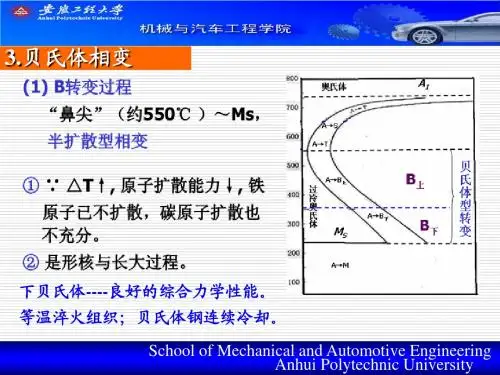

贝氏体转变
B下 组 织 示 意 图
(a)
G Cr 15 钢 的 B下 组 织
上海应用技术学院
(b) School of Mechanical and Automotive Engineering 材料工程系 11 Anhui Polytechnic University
（四）下贝氏体的形成机理
① BF大多在奥氏体晶粒内通过共格切变方式形成，形态为 透镜片状。 ② 与此同时，由于温度低，BF中碳的过饱和度很大。同时， 碳原子已不能越过 BF/A相界面扩散到奥氏体中去，所以 就在BF内部析出细小的碳化物。 ③ 随着BF中碳化物的析出，自由能进一步降低，以及比容降 低所导致的应变能下降，将使已形成的BF片进一步长大。 同时，在其侧面成一定角度也将形成新的下贝氏体铁素体 片。 可见，B下的转变速度受碳在铁素体中的扩散所控制。 School of 上海应用技术学院 材料工程系 Mechanical and Automotive Engineering 12 Anhui Polytechnic University
影响贝氏体相变动力学的因素
1）碳含量及合金元素
奥氏体中碳含量的增加，转变时需要扩散的原 子数量增加，转变速度下降。 除 Al 、 Co 外，合金元素都或多或少地降低贝氏 体转变速度，同时也使贝氏体转变的温度范围下降， 从而使珠光体与贝氏体转变的C曲线分开。
School of 上海应用技术学院 材料工程系
综上所述，不同形态贝氏体中的
铁素体都是通过切变机制形成的。只
是因为形成温度不同，使铁素体中碳 的脱溶以及碳化物的形成方式不同， 从而导致贝氏体的组织形态不同。
School of 上海应用技术学院 材料工程系
Mechanical and Automotive Engineering 17 Anhui Polytechnic University
《2024年无碳化物贝氏体钢的显微组织、力学性能和疲劳裂纹扩展行为》范文
《无碳化物贝氏体钢的显微组织、力学性能和疲劳裂纹扩展行为》篇一无碳化物贝氏体钢的显微组织、力学性能与疲劳裂纹扩展行为研究一、引言在材料科学与工程领域，无碳化物贝氏体钢以其卓越的机械性能和优异的抗腐蚀性能受到了广泛的关注。
本篇论文主要对无碳化物贝氏体钢的显微组织、力学性能及疲劳裂纹扩展行为进行详细研究，旨在为该类钢的进一步应用提供理论依据。
二、无碳化物贝氏体钢的显微组织2.1 显微组织概述无碳化物贝氏体钢的显微组织主要由贝氏体相、铁素体相以及可能存在的其他微结构组成。
这些微结构对钢的力学性能和抗疲劳性能有着重要影响。
2.2 贝氏体相贝氏体相是无碳化物贝氏体钢的主要组成部分，其形态和分布对钢的力学性能至关重要。
通过透射电子显微镜（TEM）观察，发现贝氏体相呈现板条状或片状，内部结构紧密且排列有序。
2.3 铁素体相铁素体相是另一种重要的显微组织成分，它通常以较大的晶粒形式存在，与贝氏体相相互交织，共同构成了钢的微观结构。
铁素体相的形态和分布对钢的韧性、强度等力学性能有着重要影响。
三、无碳化物贝氏体钢的力学性能3.1 强度与硬度无碳化物贝氏体钢具有较高的屈服强度和抗拉强度。
通过拉伸试验发现，其强度主要来源于其紧密排列的贝氏体相和铁素体相的共同作用。
此外，该类钢还具有较高的硬度，使其在承受重载时不易发生变形。
3.2 韧性除了强度外，韧性也是衡量无碳化物贝氏体钢性能的重要指标。
通过冲击试验发现，该类钢具有良好的韧性，能够抵抗裂纹的扩展，表现出优异的抗冲击性能。
四、疲劳裂纹扩展行为4.1 裂纹扩展速率在疲劳试验中，无碳化物贝氏体钢表现出了较低的裂纹扩展速率。
这主要得益于其紧密排列的显微组织，能够有效阻碍裂纹的扩展。
此外，钢中的杂质和缺陷也会对裂纹扩展速率产生影响。
4.2 裂纹扩展机制通过高倍显微镜观察发现，无碳化物贝氏体钢的疲劳裂纹扩展机制主要为穿晶扩展和沿晶扩展。
在扩展过程中，裂纹会遇到贝氏体相和铁素体相的阻碍，导致其扩展速度减慢。
贝氏体_精品文档
贝氏体贝氏体，即Beesley体，是一种高熵合金体系，以其异常的力学性能和独特的微观结构而闻名。
它由细小的晶粒组成，这些晶粒之间存在特殊的界面结构，使其具有出色的塑性和强度。
本文将介绍贝氏体的形成机制、微观结构以及其在工程领域中的应用。
一、贝氏体的形成机制贝氏体的形成机制涉及到相变和相变动力学过程。
在合金材料中，当温度和化学成分发生改变时，固态相之间的相变就会发生。
贝氏体相的形成通常涉及到两种化学元素的相互作用。
合金的元素之间发生偏析，使得其中一种元素在晶界附近的区域过饱和。
这种过饱和引起了一个固态相变过程，即贝氏体相的形成。
二、贝氏体的微观结构贝氏体的微观结构由细小的晶粒和固相隔板组成。
晶粒的尺寸一般在纳米至微米的范围内，使得贝氏体具有优异的塑性。
而固相隔板是由夹杂在贝氏体晶粒之间的两相界面组成，这些界面的缺陷和错位可以吸收和抵消外界应变，从而提高材料的韧性和断裂韧度。
三、贝氏体的力学性能贝氏体具有出色的力学性能，主要体现在以下几个方面：1. 强度：贝氏体的晶界和界面结构能够提高材料的应变硬化能力，使其具有优异的强度。
2. 塑性：贝氏体的细小晶粒具有良好的变形能力，使其在受力时能够发生塑性变形而不易断裂。
3. 韧性：贝氏体的固相隔板结构能够吸收和抵消外界应变，提高材料的韧性和断裂韧度。
4. 耐磨性：由于贝氏体具有高硬度和较低的易变形性，因此在一些耐磨应用中具有显著的优势。
四、贝氏体的应用领域由于贝氏体具有独特的力学性能，它在众多工程领域中得到了广泛的应用。
以下是贝氏体在几个常见领域的应用实例：1. 汽车制造：贝氏体合金用于汽车零部件的制造，如发动机缸体、曲轴和齿轮等，以提高汽车的强度和耐磨性。
2. 航空航天：贝氏体合金用于航空发动机的制造，以提高发动机的工作温度和耐腐蚀性。
3. 电子设备：贝氏体合金用于制造电子设备的外壳和散热器，以提高设备的耐久性和散热性能。
4. 建筑工程：贝氏体合金用于制造建筑物的结构件，如桥梁和塔杆，以提高其抗风性能和使用寿命。
无碳化物贝氏体钎钢材料伪渗碳组织和力学性能的研究
程 巨强 ， 志 学 ， 琢 刘 张
（ 西安 工业 大 学 材 料 与 化工 学 院 ， 西 西 安 陕 ７０３ ） １０ ２
摘 要 ：研 究 了 两种 伪 渗 碳 热 处 理 工 艺无 碳 化 物 贝 氏 体 钎 钢 的 组 织 和 力 学 性 能
采用 箱 式 电阻加 热 。试 验材 料 的常规 正火 热
强 度 的零 件 ， 如对 于承受 疲劳 或 冲击 的齿轮 、
轴 及 重 型钎 杆 等 ， 生产 中可 采用 渗 碳 处 理来
增 加表 面的 耐磨 性 和提 高疲 劳强度【 。渗碳 处 理时为 了使零 件 表面 获得一 定含碳 量 和渗 层 深度 ， 渗碳 处 理 一般 在 较 高温 度 和 一定 的
工 艺和 伪渗 碳试 验工 艺温 度及 时 间参数 完全
一
能， 并结 合实 际渗碳 生产 ， 析渗碳 过 程非 渗 分
碳 层组 织 的 变化 ， 为这 种新 型渗 碳 钢 的 实 际
致 ， 同的是 ， 不 渗碳 工艺 中渗 碳 阶段保 温过
程碳 势 为 ０９ ％， 温 阶段保持 碳 势 ０８ ％。 ． ５ 降 ． ５
对组 织 的细 化 程 度 比较 敏 感 。 因此 从材 料 的
料保 持较 高的 冲击韧度 数值 ，工 艺二 和工 相 比 ， 强度 指标基 本相 同 的情 况下 ． 在 工
一
二情 况下试 验材 料更具 有 良好 的塑性 和韧１ １
指标 ， 这是 由于 长时 间加热 ， 验 材料 的成 试
碳 势气 氛 中保 持 较 长时 间 ， 成 渗 碳 。渗 碳 完
处理 工 艺 为 ：２ ￣ｘ Ｏｍ ｎ正 火＋ ｏ ℃回火 ； ９ ０Ｃ ｌ ｉ ２０
第六章 贝氏体转变
扩散性：Fe原子不能扩散，C原子能扩散
晶体学特征：有表面浮凸→转变以切变的方式完成晶格重构
贝氏体中的铁素体以切变形式形成
B转变动力学
������ 目的：为弄清贝氏体转变机制提供线索，同时 为制定与贝氏体转变有关的热处理工艺提供依据。 6.3.1等温转变动力学
B转变时C的扩散
与M不同，B转变的进行依赖于碳原子的扩散。为了在A 中形成低C的F，C必将向A富集，当A的C含量超过Fe3C在A中 的溶解度曲线ES及其延长线时，C又将以Fe3C形式析出，使 A含C量下降。 中碳时，等温开始后，B转变前，A中C含量就发生了明显 变化，表明在A中已出现了局部小范围的低碳区，为形成低碳 的B作好了准备。以后随B转变的进行，A碳含量不断升高。
������
B转变机制
B转变包括B中F的形成与K析出 Hehemann模型 切变理论
Bhadashia模型
台阶扩散理论
（Aaronson，美国冶金学家）
切变理论——Hehemann模型
在贝氏体形成过程，Fe和臵换式原子不发生扩散， 贝氏体铁素体以切变相变方式形核长大，完成面心立方 结构向体心立方结构的点阵改组。 ������ 铁素体长大速度高于碳的扩散速度，导致碳在铁 素体中过饱和。随后多余的碳以碳化物形式从过饱和的 铁素体中析出，或扩散到奥氏体中，再从奥氏体中以碳
的富碳奥氏体中析出。
台阶扩散理论
台阶的水平面为α－γ的半共格界面，界面两侧的α、γ 有一定的位向关系，在半共格界面上存在柏氏矢量与界面 平行的刃形位错；台阶的端面（垂面）为非共格面，其原 子处于较高的能量状态，因此有较高的活动性，易于实现 迁移，使台阶侧向移动，从而导致台阶宽面向前推进。
台阶扩散理论
6.6 等温淬火及其应用
新型低碳贝氏体钢的力学性能及腐蚀疲劳性能
（Ｓ ｈ ｏ ｕ ｇ ａ ｎ ｇ Ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ｏ ｆ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ）
Ｍｏ ｒ ｅ ｏ ｖ ｅ ｒ ， Ａ ｓ ｔ ｅ ｅ ｌ ｔ ｌ ｌ ｍｏ ｒ ｅ ｓ ｉ ｌ ｉ ｃ ｏ ｎ ｃ ｏ ｎ ｔ ｅ ｎ ｔ ｓ ｈ ｏ ｗｓ ｓ ｕ ｐ ｅ ｉｏ ｒ ｒ ｄ ｕ ｃ ｉ ｔ ｌ ｉ ｙ ，ｔ ｔ ｏ ｕ ｇ ｈ ｎ ｅ ｓ ｓ ，ａ ｎｄ ｃ ｏ ｒ ｒ ｏ ｓ ｉ ｏ ｎ
新 型 低 碳 贝 氏体 钢 的 力 学性 能及 腐 蚀 疲 劳 性 能
易
摘 要
敏 陈
涛 王立峰 佟
倩
（ 首钢技 术研 究 院）
研究 了 Ａ钢和 Ｂ钢 ２种具 有不 同硅含量 的新型低碳贝 氏体钢在不 同热处理条件下 的力学性 能 ， 并
研 究了其在 自来水和盐水腐蚀介 质下 的腐 蚀疲 劳性能 。结 果表 明，Ａ 钢和 Ｂ钢轧材 的组织 均为粒 状 贝 氏 体 ，具有 良好的强韧塑综合力学性能 。Ａ钢 和 Ｂ钢轧材经过正火 ＋回火处理后 ，残余 奥氏体含 量减 少 ，但 残余奥 氏体 的稳定性提高 ，表现 了更优异 的综合力学 性能 ；回火 贝氏体组织表 现 了更优 异 的综 合力学 性能
ｆ ａ ｔ ｉ ｕｅ ｇ ．
Ｋｅ ｙ Ｗｏ ｒ ｄ ｓ ｌ ｏ ｗ ｃ ａ ｒ ｂ ｏ ｎ ｂ ａ ｉ ｎ ｉ ｉｃ ｔ ｓ ｔ ｅ ｅ ｌ ， ｈｅ ａ ｔ ｔ ｒ ｅ ａ ｔ ｍｅ ｎ ｔ ｍｉ ｃ ｒ ｏ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｅ ， ｍｅ ｒ ｃ ｈ ａ ｎ ｉ ｃ ｌ ｐ ａ ｒ ｏ ｐ ｅ ｒ ｔ ｙ，
铁素体和贝氏体的作用
铁素体和贝氏体的作用铁素体和贝氏体是金属材料中重要的组织结构形态，它们在材料的性能和应用方面发挥着重要的作用。
本文将分别介绍铁素体和贝氏体的作用，并探讨它们在不同材料中的应用。
一、铁素体的作用1. 提高材料的强度和硬度：铁素体是一种具有高强度和硬度的组织结构形态。
在钢材中，铁素体的形成能够提高材料的强度和硬度，使其具备更好的抗拉、抗压等力学性能。
这对于一些要求高强度和耐磨损的材料来说尤为重要。
2. 改善材料的塑性和韧性：铁素体的形成还能够改善材料的塑性和韧性，使其具备更好的延展性和冲击韧性。
这对于一些需要在工程中进行冷加工或受到冲击载荷的材料来说非常关键。
3. 优化材料的耐腐蚀性能：铁素体的形成对于提高材料的耐腐蚀性能也起到了积极的作用。
在一些特殊环境下，如海水、酸雨等腐蚀性环境中，铁素体能够提供有效的保护层，防止材料被腐蚀。
4. 提高材料的磁性能：铁素体是一种具有磁性的组织结构形态。
在磁性材料中，铁素体的形成能够提高材料的磁导率和磁饱和感应强度，使其具备更好的磁性能。
5. 促进材料的热处理和加工：铁素体的形成对于材料的热处理和加工过程也起到了重要的促进作用。
在热处理过程中，铁素体的转变能够调控材料的组织结构和性能；在加工过程中，铁素体的存在能够影响材料的切削性能和加工硬化行为。
二、贝氏体的作用1. 提高材料的强度和韧性：贝氏体是一种具有高强度和韧性的组织结构形态。
在钢材中，贝氏体的形成能够提高材料的强度和韧性，使其具备更好的抗拉、抗压等力学性能。
与铁素体相比，贝氏体的强度和韧性更高。
2. 改善材料的耐蚀性能：贝氏体的形成对于提高材料的耐蚀性能也起到了积极的作用。
贝氏体的微观形态具有较高的耐蚀性，能够有效抵御一些腐蚀介质的侵蚀。
3. 优化材料的磁性能：贝氏体的形成对于提高材料的磁性能也起到了积极的作用。
在磁性材料中，贝氏体的形成能够提高材料的磁导率和磁饱和感应强度，使其具备更好的磁性能。
4. 调控材料的组织结构和性能：贝氏体的形成对于材料的组织结构和性能调控也起到了重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贝氏体的力学性能
贝氏体的力学性能主要取决于贝氏体的组织形态。
贝氏体中的铁素体和碳化物的相对含量、形态、大小、分布都会影响贝氏体的性能。
1、贝氏体中铁素体的影响
▪铁素体晶粒尺寸越小，贝氏体的强度和硬度越高，韧性和塑性也有所改善。
钢的奥氏体化温度越低，奥氏体晶粒较小，贝氏体转变时的铁素体尺寸越小；贝氏体转变温度越低，铁素体尺寸也越小。
▪铁素体形态对贝氏体性能也有影响，铁素体呈条状或片状比呈块状强度及硬度要高。
随着贝氏体转变温度降低，铁素体形态由块状、条状向片状转化。
▪降低贝氏体转变温度，铁素体的过饱和度增加，位错密度增大，可以使贝氏体的强度及硬度升高。
2、贝氏体中渗碳体的影响
▪当碳化物尺寸一定时，钢中的含碳量越高，碳化物数量越多，贝氏体的强度及硬度升高，但塑性及韧性降低。
▪当含碳量一定时，转变温度越低，碳化物越弥散，贝氏体的强度和硬度提高，塑性和韧性降低不多。
▪当碳化物为粒状时，贝氏体的塑性和韧性较好，强度和硬度较低。
▪碳化物为小片状时，贝氏体的塑性及韧性下降；碳化物为断续杆状时，塑性、韧性及强度、硬度均较差。
▪由此可见，上贝氏体的形成温度较高，形成的铁素体和碳化物均较粗大，特别是碳化物呈不连续的短杆状分布于铁素体条中间，使铁素体和碳化物的分布呈现出明显的方向性。
▪在外力作用下，极易沿铁素体条间产生显微裂纹，导致贝氏体的
塑性和韧性大幅度下降。
▪下贝氏体的形成温度较低，生成的铁素体呈细小片状，碳化物在铁素体基体上弥散析出，铁素体的过饱和度以及位错密度均较大，使得下贝氏体具有较高的强度和硬度以及良好的塑性和韧性。
▪通过等温淬火获得下贝氏体组织是提高材料强韧性的重要方法之一。
