单门控制器接线图
小麦门禁一体机说明书
小麦门禁一体机说明书一．安装说明卸下固定面板与底板的十字螺丝,取下底板,使用随机配备的胶塞和螺钉将底板安装在欲控制出入口的入口侧墙壁,注意上下方向。
警告：请务带电操作,单门门禁一体机系统安装接线时切记先断开电源，确认接线无误后再接通电源！确认电源电压为直流12V和电源正负极！二.智能单门门禁一体机线路连接图三.跳线设置说明1.J1跳线设置说明①.J1跳1-2脚[Lock]: 电锁信号输出.NO和LOCK-接通电开锁(如电控锁).NC和LOCK-接断电开锁(如电插锁或磁力锁).特别提示:为保证门禁运行稳定，建议电流大于500MA的电锁不要直接从门禁接线②.J1跳2-3脚[Null]: 干触点信号输出.NO和COM输出常开信号.NC和COM输出常闭信号.③.J1跳3-4脚[Push]: 出厂默认设置,电源信号输出,电锁接门禁专用电源,有效信号PUSH输出低电平.2.J3跳线设置说明①.J3跳线跳1-2脚[Single]:出厂默认设置,只本机读卡。
②.J3跳线跳2-3脚[Double]:本机和外接分体读卡头可双向读卡。
四．单门门禁一体机系统编程设置方法：初始管理密码为12345, 用户密码为88881.进入编程状态:按* => 输入管理密码 =>按#2 功能设置(需在编程状态下)(1) 修改管理密码按0 => 输入新管理密码 => 按# => 再输入一次新管理密码=>按#=>按*注:密码为4-8 位任意数字(2) 增加用户卡按1 => 读卡 => 输入该卡四位数代码 => 连续读卡 => 按#=>按*注:①.卡的代码为0001 - 9999任意不可重复的四位数字,②.第一张卡必需输入代码否则该卡无效③.如需连续增加卡则在输完四位数的代码后不必按#再输代码，直接连续读卡,最后按# 键(3) 删除用户卡有三种方法①.删除全部用户卡: 按2 => 按0000 => 按 #=>按*②.删除被读的卡: 按2 => 读卡(如多张卡则连续读卡) =>按#=>按*③.删除遗失的卡: 按2 => 该卡代码 =>按#=>按*(4) 设置开门模式①.读有效卡开门: 按3 0 0 => 按# =>按*②.读有效卡加密码开门: 按3 0 1 => 按#=>按*③.读有效卡开门或者输入正确密码开门:按3 0 2 => 按#=>按*注:出厂设置为302读有效卡或者输入密码开门(5) 设置开门时间按4 => X X => 按#=>按*注XX 为00-99 单位为秒出厂设置为3 秒(6) 修改公共开门密码:按5 => 输入一组四位数的新密码 => 按# => 再输入一遍四位数的新密码 => 按#=>按*储存.注:密码为四位任意数字(7) 防拆报警信号设置:按600 =>按# 关闭防拆报警信号输出. 出厂设置默认为关闭按601 =>按# 启动防拆报警信号输出.(8) 设置门状态监视按700=># =>按*关闭此功能, 出厂设置默认此功能关闭按701=># =>按*开启此功能注：门状态监视需配合门磁开关,开启此功能时有如下两种功能:①.如果正常开门后忘了关门1分钟后则蜂鸣器会鸣叫提示使用者关门,关门后报警停止②.如果门被非法打开则会启动报警信号输出同时蜂鸣器鸣叫警示,刷有效卡或断电后报警停止(9) 设置安全模式按800=>#=>按*关闭此功能，出厂设置此功能为关闭按801=>#=>按*开启此功能，有以下二种功能：①.连续读十张非法卡或十次错误密码或者读有效卡后连续十次输入错误密码启动报警信号输出.刷有效卡或断电后报警停止.②.正常卡开门/密码开门/读有效卡加密码开门成功后2秒内按”8”字键启动报警信号输出，刷有效卡或断电后报警停止,此功能可在受到胁迫时使用。

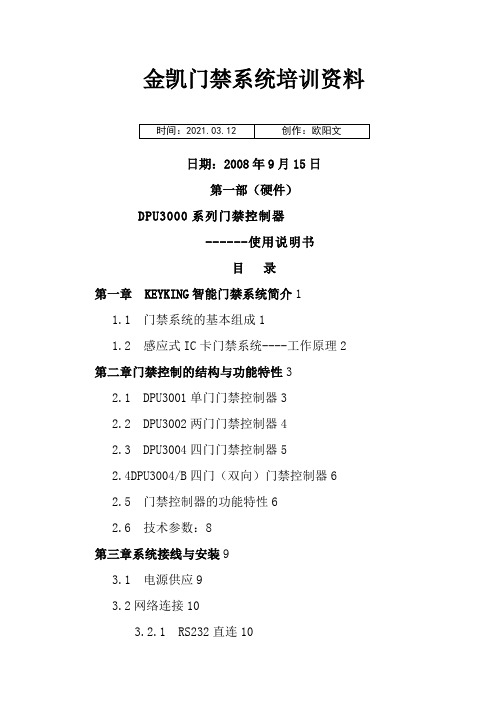

金凯门禁说明书之欧阳文创编
金凯门禁系统培训资料日期：2008年9月15日第一部（硬件）DPU3000系列门禁控制器------使用说明书目录第一章 KEYKING智能门禁系统简介11.1 门禁系统的基本组成11.2 感应式IC卡门禁系统----工作原理2第二章门禁控制的结构与功能特性32.1 DPU3001单门门禁控制器32.2 DPU3002两门门禁控制器42.3 DPU3004四门门禁控制器52.4DPU3004/B四门（双向）门禁控制器62.5 门禁控制器的功能特性62.6 技术参数：8第三章系统接线与安装93.1 电源供应93.2网络连接103.2.1 RS232直连103.2.2 RS485级联103.2.4 IC-232转换器使用说明113.2.5 TCP/IP连接133.2.6 TCP/IP水晶头线序说明133.3 读感器的连接133.4 电锁电源及电锁的接法153.5 继电器调线设置153.6 门磁的接法173.7 控制器拨码开关（DIP SWITCH）设置的作用173.8 控制器与读感器的安装与固定183.9 线缆的选用19第四章系统操作19第五章故障排除及诊断故障排除21第一章KEYKING智能门禁系统简介1.1门禁系统的基本组成KEYKING门禁系统包括DPU880X系列、DPU3000系列门禁控制器组成。
在此说明书中，我们重点介绍DPU3000系列门禁控制器。
型号定义：DPU3002/S_NT带TCP/IP模块，可直接接入局域网S：单向读卡；B：双向读卡代表可以控制的门数量，2代表双门300：3000系列；880：880X系列Door Process Unit门禁控制器DPU3000系列由门禁控制器DPU3004/B、DPU3004、DPU3002、DPU3001、IC-232通讯适配器、读感器、电锁、非接触感应卡、AccessWatch3000门禁管理软件和线缆配件组成。
图1-1 DPU3000系列控制器联网图（网络版软件）图1-2 DPU3000_NT系列控制器联网图（局域网接入图）1.2感应式IC卡门禁系统----工作原理感应式技术，或称作无线频率辨识（RFID）技术，是一种在卡片与读卡装置之间无需直接接触的情况下就可读取卡上信息的方法。
科松门禁说明书
科松门禁系统培训资料日期：2008年9月15日第一部分（硬件）ACM6800系列硬件说明书目录一、功能特性 (2)二、ACM6800系统安装 (6)三、接线示意图 (8)四、系统操作 (17)五、故障排除及诊断 (18)一、功能特性ACM6800系列智能化门禁控制器，分为ACM6810、ACM6820、ACM6840三种款式；分别可控制一个、两个、四个单向刷卡的门；对于双向刷卡的门，ACM6820可控制一个，而ACM6840可控制两个；ACM6800系列门禁控制器采用全球最先进的MOTOROLA微控制芯片。
MOTOROLA微控制芯片具有速度快、功能强、强抗干扰的优良性能。
内置锁相模块，可以使用32KHZ的晶振产生高达32MHZ的频率，极有效地降低干扰及更高的稳定性能；在门禁系统设计中可支持最多64网络组，每一网络组下支持64网络主机，每一网络主机下支持8串行通信口，每一通信口支持运行64个门禁控制器；通过网络扩展，支持的门点数最多可达上万个。
ACM6800系列控制器既能通过密码键盘输入卡权限(此时卡用户数为100个)，又可通过linkworks_xp门禁软件录入卡权限。
参阅图一各分图所示网络联接方式。
ACM6800系列控制器标准功能包括：门禁控制：●支持Wiegand 26Bit Wiegand 32Bit Wiegand 40Bit●支持ABA（第二轨道）●支持生物识别技术●支持指纹识别技术●支持感应式●支持密码键盘●支持水印磁卡●支持感应式IC卡●支持多款带LCD的读卡器●提供LCD显示的汉字与图型驱动ACM6810门禁控制器●一个单向刷卡门ACM6820门禁控制器●两个单向刷卡门或者一个双向刷卡门ACM6840门禁控制器●四个单向刷卡门或者两个双向刷卡门输入和输出：ACM6810门禁控制器●1组标准RJ45读卡器输入端口●1组标准门状态输入端子●1组出门请求按钮输入端子●2组模拟或数字扩展输入端子●2组输出端子——————1组门锁控制输出——————1组扩展输出●2组TTL输出端子ACM6820门禁控制器●2组标准RJ45读卡器输入端口●2组标准门状态输入端子●2组出门请求按钮输入端子●4组模拟或数字扩展输入端子●4组输出端子（可带12VDC电源输出）——————2组门锁控制输出——————2组扩展输出●4组TTL输出端子ACM6840门禁控制器●4组标准RJ45读卡器输入端口●4组标准门状态输入端子●4组出门请求按钮输入端子●8组输出端子（可带12VDC电源输出）——————4组门锁控制输出——————4组扩展输出动态电压保护：●所有输入／输出均带电压动态保护●所有继电器输出带有瞬间过压保护●所有继电器与主板用光耦隔离网络通讯：●一个RS232接口，自动设置，直接或通过MODEM和PC通讯●一个RS485网络通讯口，连接64个门禁控制器●网络总长可达1200米●通讯速率：1200、2400、4800、9600自行定义安全保护：●RS485网络通讯采用完全的防雷安全模块，可抗击上万伏冲击雷电●220V市电直接拉入8小时不损坏端口，一般的强电冲击可自动恢复DIP设置开关：●SW 1－6 位设置控制器地址●SW 7 位设置MODEM●SW 8 位设置冷热启动门禁控制数据库容量及性能：●每个控制器32768个持卡人，增加RAM存贮器，可扩展至80000持卡人●每个控制器可存贮,20000条进出事件或报警事件缓冲●2种可编程进入密码控制——————卡带4位密码进入——————8位超级密码进入●支持多卡同时刷卡开门●区域防追踪（Anti—Passback）●协迫码进入报警●多功能、可定义门控制时间组——————门常开——————门常闭——————首卡读卡开门控制——————休眠控制●控制器内部逻辑连动控制●64组即时控制器之间牵引联动控制●任意输入输出点的远程手动控制●支持MODEM远程通讯控制●内存64K Flash，4M Sram●数据掉电保持时间超过150天●多种系统板状态监测和自检——————外部电源掉电——————数据资料出错——————网络异常及系统复位等——————控制箱非法打开图一.一 6810单门系统图(密码键盘编程—100用户)图一.二 6810单门系统图(电脑软件编程—32000用户)6800系列门禁系统拓扑结构：●LinkWorksXP系统由主控系统、节点机以及控制器组成●主控系统通过TCP/IP连接若干节点（与节点通讯通过Socket通讯）●若干节点构成一个网络组（网络组为虚拟概念，系统最多可定义64个网络组，每个网络组最多不超过64节点）●同一网络组中的控制器所有属性相同，主控操作权限也相同●一个RS485网络通讯口，最多可连接64个门禁控制器，控制器地址通过串口及其物理地址来决定●一个节点（通讯电脑）最多可支持8个串口，每个子网下最多可连接512个门禁控制器●系统设计最多可达门数为上万个。
SK100控制器说明书(新)
SmartKey Access Controller Manual SK100系列单门控制器手册目录第一章1、SmartKey SK100单门控制器1、1简介1、2系统构造1、2、1控制器1、2、2读卡器1、2、3门磁开关1、2、4电控锁1、2、5其他输入/输出设备1、2、6电源1、2、7与PC机相连1、2、8卡片第二章2、安装2、1接线图2、1、1LED指示灯2、1、2终端电阻2、2读卡器的安装2、3电控锁、门磁和出门按钮的安装2、3、1电控锁的安装2、3、2门磁2、3、3出门按钮2、4其他输入/输出设备的安装2、5电源2、6与PC机联网工作2、7控制器多阶层通讯方式2、8给控制器通电第三章3、控制器的设置3、1设置控制器的ID地址3、2 在控制器中增加、删除一张卡片3、3 门的互锁设置3、4 门磁常态值设定3、5 通讯波特率的设定3、6 控制器时间设定和调整3、7 控制器内存的动态调整3、8 修改控制器的登录密码3、9 同卡延时时间设置3、10 删除控制器的全部记录第四章3、功能特点及技术参数3、1技术指标3、2功能特性第五章4、故障及排除4、1控制器为什么会不在网？4、2刷卡后为何不能开门？4、3通电状态下读卡器为什么不能读卡？4、4控制器LCD显示乱码第六章5、结束附录一控制器接线图附录二布线施工规范第一章1、Smartkey SK100单门控制器1、1 简介本手册讲述了SK100单门控制器安装及使用规范。
控制器必须由专业人员进行安装及操作。
SK100单门控制器是基于16位单片机开发而成的、具备许多先进特性的新一代智能控制器。
我们希望你能够细心阅读本手册以便你能感受到此系统的全部特性，并能在安装和使用过程中正确操作。
SK100单门控制器具有人性化的功能菜单介面，操作简单，功能强大。
本手册适合SK100, SK100E和SK100M型号的控制器1、2 系统构造首先有必要解释一下SK100单门控制器以及本手册频繁用到的一些基本名词。
纽贝尔5051MK门禁机说明书
单门门禁控制器说明书目录一、功能简介 ............................................................ １二、性能参数 ............................................................ １三、接线定义 ............................................................ ２3.1接线表................................................................ ２3.2红外及门磁检测接线原理图.............................................. ４3.3OC门报警输出原理图 ................................................... ４3.4防拆输出端原理图...................................................... ４3.5门铃接线原理图........................................................ ５3.6门禁控制器与读卡器联网示意图.......................................... ５四、操作步骤 ............................................................ ５4.1连接线................................................................ ５4.2刷卡.................................................................. ６4.3加卡.................................................................. ６4.4删卡.................................................................. ６4.5布防按钮.............................................................. ６4.6密码开门.............................................................. ７4.7设置（更换）密码...................................................... ７4.8设置（更换）加卡/删卡设置卡........................................... ７4.9手动开门.............................................................. ７4.10外接读卡头........................................................... ７五、安装说明 ............................................................ ７5.1安装工具及材料准备.................................................... ８5.2安装步骤.............................................................. ８六．接线注意事项 ........................................................ ９七、包装清单 ............................................................ ９一、功能简介该门禁控制器属于专用设备与601MC 读卡器进行对接工作。
门禁控制器接线原理图
门禁控制器接线原理图2008-08-08 初始版本完成2010-11-18 升级版本门禁系统操作手册版本： 2．0版本： 2. 11一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达 1200 米，每个总线可以接 255 台设备，使用485 集线器可以扩展多条总线。
支持多达 6 个输出和 10 个输入。
型号有单门、双门、4门等。
✍✍✍✍✍标准 485（波特率 9600）通讯；✍✍✍✍✍大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在 Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；✍✍✍✍✍开门时区设置多达 16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；✍✍✍✍✍支持远程操作开关门、远程开关火警、报警。
支持软件锁门常闭功能；✍✍✍✍✍支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；✍✍✍✍✍默认支持 2—4个 weigend 读卡器，自动适应 26、34、37协议；✍✍✍✍✍支持多达 6 个输出，分别控制门和报警输出联动；✍✍✍✍✍多门控制器支持互锁、防潜返功能；✍✍✍✍✍所有设备可以混合安装在一个系统里面；✍✍✍✍✍配合软件支持考勤、实时在线巡更功能。
支持多用户多机实时管理监控；✍✍✍✍✍内置 web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的 485 接口空间；支持多达6个输出和 10 个输入。
是一个可以通过以太网进行远程管理的门禁系统。
型号有单门、双门、4门等。
✍✍✍✍✍标准 10M TCP/IP 通讯；✍✍✍✍✍大容量存储卡，支持远程升级版卡容量 4000，刷卡记录 4000，报警记录 6000；✍✍✍✍✍标准版卡容量 54000，刷卡记录 60000，报警记录 20000（控制器的记录保存在 Flash 里面。
门禁控制器常见问题以及解决方法以及接线方式和故障排除
系统接线与安装包括电源线连接、控制器之间的网络连接、读卡器与控制器之间的接线与安装、电锁电源与电锁的接线与安装、出门按钮的接线以及控制器读感器的固定。
1
1.1.1 220VAC市电供应
正常情况下，控制器在DC12V电源下工作，通过专用外接电源线直接与生活用电连接，可参照图4-1接线。
图4-1
电源端子定义:
OFF
OFF
9600
ON
OFF
ON
1200
OFF
ON
OFF
19200
OFF
ON
ON
2400
ON
ON
OFF
38400
ON
ON
ON
表4-2
DIP 4
DIP 4时用来设置通讯时的数据传递位的。
拨码开关
状态
功能描述
DIP 4
OFF
标准11位传输方式，8,1,1,n方式
ON
自动检测数据位，自适应状态
表4-3
连线示意：
图4-2
1.2
DPU3000型控制器支持TCP/IP（需带_NT的控制器才支持）、RS232、RS485三种联网方式，在使用时可选择其中任意一种方式，但只能选择一种，不可同时使用。
1
图4-3
1
DPU3004采用半双工RS－485通讯总线，网络上第一个和最后一个控制器之间的距离不能超过1200米，控制器之间的网络连线为手拉手的方式。
接线前，确保断开电源，在通电状态下接线可能会对设备造成严重的损坏。
图4-4
控制器之间联网的两根数据线（RS485+和RS485-）使用同一组双绞（当然可以多组双绞并作一组使用）。RS485联网时，一般只采用两线制，即只需接RS485+和RS485-这两根线，地线一般不接。
DANDAC800系列门禁控制器操作说明书讲述
DANDA C800系列门禁控制器使用说明书布线要求：220V交流电源线必须使用3×1.0mm2(或1.0以上)线，请注意一定要接地电锁线必须使用2×0.5mm2 (或以上的线)，当布线距离超过100m还要加粗485通讯线必须使用屏蔽双绞线2×0.5mm2 (或以上的线)TCP/IP通讯线必须用网线读卡器通讯线必须使用六芯屏蔽双绞线6×0.5mm2 (或以上的线)按钮、门磁可用网线或其它线以上所有线缆严禁与强电线缆混布，否则有可能造成系统工作不正常，甚至可能造成控制器损坏！注意事项：本设备主要用于控制电插锁、磁力锁、电控锁，若控制其它设备，请务必事先与我方工程师联系目录1 控制器简介 (3)1.1控制器设计特点 (3)1.2控制器功能 (3)1.3控制器性能参数 (4)2 控制器联网示意图 (5)2.1 485通讯控制器联网示意图 (5)2.2 TCP/IP通讯控制器联网示意图 (6)3 控制器接线示意图 (7)3.1 RS485通讯门禁控制器接线图 (7)3.1.1 C801单门控制器接线图 (7)3.1.2 C802双门控制器接线图 (8)3.1.3 C804四门控制器接线图 (9)3.2 TCP/IP通信门禁控制器接线图 (10)3.2.1 C801NT单门双向控制器接线图 (10)3.2.2 C802NT双门控制器接线图 (11)3.2.3 C804NT四门控制器接线图 (12)3.3 扩展板接线图 (13)3.3.1 IO-R4读卡器扩展板接线图 (13)3.3.2 IO-45报警扩展板接线图 (13)4门禁控制器与电锁的连接 (14)5 TCP/IP通信门禁控制器IP地址的设置和复位 (15)附录一常见故障分析 (17)附录二控制器ID号和拨码开关对应表 (18)1 控制器简介C800系列门禁控制器是专门为门禁管理、考勤管理、停车管理、巡更管理、会议签到管理等安全防范管理系统设计的智能管理设备。
单门双向门禁机接线说明
单门双向门禁机接线说明控制器的外形图如下：1.电源控制器的电源使用 12V 直流电源，一般和电锁共用一个电源，因为电锁在动作时需要较大的电流，必须达到 12V3A 的容量。
接入端在控制板的单独一边，如图2.通讯控制器采用的通讯协议是 485 ，输串行通讯的工业协议。
具有良好的安装性能和抗干扰性能。
通讯的接入端子在控制板的角上，有正负区别。
多台连接控制器可以多台同时连接，但要按总线型连接，单台控制器到总线的距离建议不要大于 5 米。
一端连接到电脑。
终端电阻在多台控制器按总线型连接的时候，如果通讯质量不好，可以使用终端电阻。
方法是在距离电脑最远的控制板上的跳线调到 1-2 脚，默认的是2-3 脚，如上图。
注意不要跳其他控制器的终端电阻。
通讯以后控制器的状态灯将快速闪烁。
3.读卡器单门控制器可以接 2 个 Wiegand 格式读卡器，也可以接 Wiegand 格式的其他输入设备。
控制板上的输入输出有 Reader A 和 Reader B ，分别接 2 个读卡器。
他们分别代表门的出入。
Reader A 进门读卡器的接入端子Reader B 出门读卡器的接入端子每个读卡器的输入脚有 6 个，分别是DC12V 读卡器的电源正极GND 读卡器电源的地Data0 数据 0Data1 数据 1LED 读卡器的灯BUZ 读卡器的蜂鸣器其中 LED 和 BUZ 可以不接，但它们的作用是可以提示卡的状态，是否是有效卡。
无效卡读卡器的蜂鸣器响 3 声无效时间响 2 声有效卡响 1 声控制器也可以使用带有按钮的读卡设备，但不兼容所有的键盘读卡器的键盘输入。
如果你不知道是否兼容可以和供应商联系，以修改产品来获得兼容。
读卡器 WG 接口有 4 条线 +12V GNG Data0 Data1 ，其中 Data0 和Data1 是必须接的数据线；一般另外还有 2 条线，功能分别是 LED 和BUZ ，可以用来控制读卡器的声音和灯光。
金凯门禁说明书
金凯门禁系统培训资料日期：2008年9月15日第一部（硬件）DPU3000系列门禁控制器------使用说明书目录第一章KEYKING智能门禁系统简介 (3)1.1 门禁系统的基本组成 (3)1.2 感应式IC卡门禁系统----工作原理 (5)第二章门禁控制的结构与功能特性 (6)2.1 DPU3001单门门禁控制器 (6)2.2 DPU3002两门门禁控制器 (7)2.3 DPU3004四门门禁控制器 (8)2.4 DPU3004/B四门（双向）门禁控制器 (10)2.5 门禁控制器的功能特性 (11)2.6 技术参数： (12)第三章系统接线与安装 (13)3.1 电源供应 (13)3.2 网络连接 (14)3.2.1 RS232直连 (14)3.2.2 RS485级联 (14)3.2.4 IC-232转换器使用说明 (15)3.2.5 TCP/IP连接 (16)3.2.6 TCP/IP水晶头线序说明 (16)3.3 读感器的连接 (17)3.4 电锁电源及电锁的接法 (18)3.5 继电器调线设置 (19)3.6 门磁的接法 (20)3.7 控制器拨码开关（DIP SWITCH）设置的作用 (20)3.8 控制器与读感器的安装与固定 (21)3.9 线缆的选用 (21)第四章系统操作 (23)第五章故障排除及诊断故障排除 (24)第一章KEYKING智能门禁系统简介1.1 门禁系统的基本组成KEYKING门禁系统包括DPU880X系列、DPU3000系列门禁控制器组成。
在此说明书中，我们重点介绍DPU3000系列门禁控制器。
型号定义：DPU 300 2/ S _NT带TCP/IP模块，可直接接入局域网S：单向读卡；B：双向读卡代表可以控制的门数量，2代表双门300：3000系列；880：880X系列Door Process Unit门禁控制器DPU3000系列由门禁控制器DPU3004/B、DPU3004、DPU3002、DPU3001、IC-232通讯适配器、读感器、电锁、非接触感应卡、AccessWatch3000门禁管理软件和线缆配件组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TCP/IP
RS485通讯接口
进门读卡器
出门读卡器
直流12V输入
消防ห้องสมุดไป่ตู้
按钮
门磁
红外
N C 1
+12V
XFLD
HAND
GND
GND
GND
GND
D S
GND
I R
WD O
A +
GND
B -
A +
GND
B -
GND
BUZ
LED
GND
报警
电锁
控制器与电源、电锁的接法(电锁另外使用电源)
- +
1 2
+ - + 3 4 5 备用 6
单门门禁控制器接线图
电源正极 电源负极 电源正极 电源负极 RS485 + RS485 RS485 + RS485 数据 0 数据 1 数据 0 数据 1 WD 1 N O 2 蜂鸣器 指示灯 蜂鸣器 BUZ COM 2 指示灯 N C 2 COM LED
负极
RJ45
负极
+12V
WD O
WD 1
+12V N O 1 COM 1
+ 7 8 N O N C
门禁控制器的电锁继电器
蓄电池 N C 主板电源 9 10 11 12 N O GND PUSH GND +12V
电锁电源
-
+ 电 锁
正极 + 负极 -
电源板接线图
12V交流
接大地 13
说明： 1、2脚为12VDC蓄电池接口；3、4、5、6、7、8脚备用
电锁接在锁电源上(可参考门禁电源说明书)
9、10脚给门禁控制板供电；11、12脚为12VAC变压器接口，13脚接大地
