CAD中线型和填充样式的创建方法
如何在CAD中进行线条和填充的编辑
如何在CAD中进行线条和填充的编辑CAD（Computer-Aided Design）是一种广泛应用于工程设计和制图的软件。
在CAD中，线条和填充的编辑是非常重要的技巧之一。
本文将直入主题，为读者介绍如何在CAD中进行线条和填充的编辑技巧。
一、线条的编辑1. 修改线型：CAD中提供了多种线型选择，可根据需要进行修改。
选择线条并右键点击，选择“线型”选项，然后在弹出的对话框中选择或自定义需要的线型。
2. 改变线宽：选中线条并右键点击，选择“属性”选项，然后在弹出的对话框中选择需要的线宽。
也可以通过修改线宽的系统变量来实现，输入“LWDISPLAY”，然后设置线宽的值。
3. 调整线段的长度：选中线条并右键点击，选择“修剪”或“延长”选项，然后按照需要拖动或延长线段。
4. 创建虚线：在CAD中，可以通过修改线型为虚线来创建虚线效果。
选择线条并右键点击，选择“属性”选项，然后在弹出的对话框中选择虚线的线型。
二、填充的编辑1. 创建填充区域：选择填充工具，然后选择要填充的区域。
可以是闭合的多边形或曲线。
2. 修改填充图案：选中填充区域并右键点击，选择“属性”选项，然后在弹出的对话框中选择需要的填充图案。
CAD中提供了多种填充图案供选择，也可以自定义填充图案。
3. 调整填充的颜色和透明度：选中填充区域并右键点击，选择“属性”选项，然后在弹出的对话框中选择需要的颜色和透明度。
4. 删除填充：选中填充区域并右键点击，选择“删除”选项，即可删除填充。
三、其他编辑技巧1. 复制和移动：选中需要复制或移动的图形，然后选择相应的操作（复制/移动），按照要求进行操作。
2. 缩放和旋转：选中需要缩放或旋转的图形，然后选择相应的操作（缩放/旋转），通过鼠标进行操作。
3. 加入文字和标注：选择文字或标注工具，然后点击需要添加文字或标注的位置，输入相应的文字或标注内容。
4. 图层管理：通过图层管理功能，可以将相关的图形放置在不同的图层中，方便后续的编辑和管理。
CAD绘图中的线型与填充效果应用
CAD绘图中的线型与填充效果应用CAD（计算机辅助设计）是一种利用计算机技术辅助进行绘图和设计的工具。
在CAD软件中，线型和填充效果是非常重要的功能之一。
本文将主要介绍CAD绘图中的线型和填充效果的应用技巧。
1. 线型的选择与绘制在线型的选择方面，CAD软件通常提供了多种不同的线型选项，如实线、虚线、点线、隐藏线等。
这些线型不仅用于区分不同的图形元素，还可以传达一些特定的信息。
绘制线型时，可以通过以下步骤进行操作：1）选择绘图工具（如直线工具、多边形工具等）；2）在绘图界面上点击起点，然后按住鼠标拖动到终点；3）在绘制过程中按住Ctrl键，可以切换不同的线型；4）松开鼠标即可完成线型绘制。
此外，有些CAD软件还允许用户自定义线型。
用户可以根据自己的需求创建和保存特定的线型样式，从而提高绘图的效率和准确性。
2. 填充效果的应用填充效果是CAD软件中常用的一种图形渲染方法，用于给闭合图形区域添加颜色、纹理、渐变等效果。
通过填充效果，可以使图形更加生动、立体，同时也有助于图形的理解和表达。
实现填充效果的步骤如下：1）选中需要填充的图形区域；2）选择填充工具（如颜色填充工具、渐变填充工具等）；3）在填充工具面板中选择所需的填充样式；4）用鼠标点击图形区域内即可完成填充。
在CAD软件中，填充效果的样式多种多样，可以根据具体需要选择合适的填充样式。
同时，一些CAD软件还提供了自定义填充样式的功能，用户可以根据自己的需要自定义各种独特的填充效果。
填充效果不仅适用于平面图形，还可以用于三维图形的表达。
利用不同的填充效果，可以使三维模型更加真实、立体，并且更好地模拟光照效果。
因此，在进行建筑、工程等设计时，填充效果的应用尤为重要。
3. 线型与填充效果的组合应用在CAD绘图中，线型和填充效果往往需要同时使用，以达到更好的图形表达效果。
线型用于描绘图形的轮廓和边缘，而填充效果则为图形区域添加颜色和纹理，使其更加明确和具体。
创建线型和填充图案

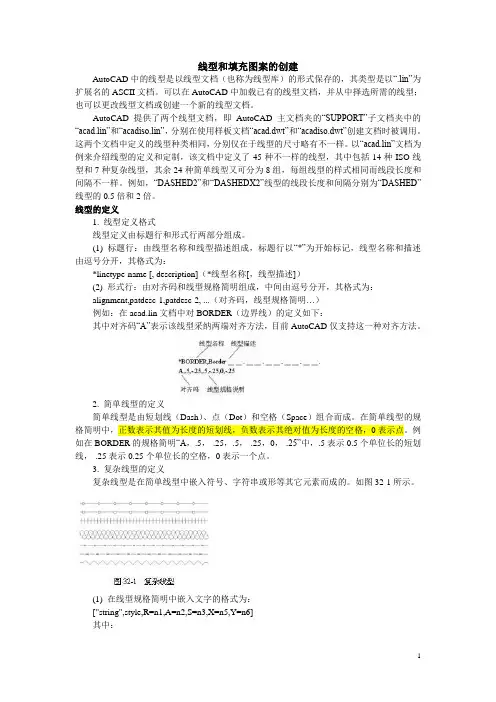

线型和填充图案的创建AutoCAD中的线型是以线型文档（也称为线型库）的形式保存的，其类型是以“.lin”为扩展名的ASCII文档。
可以在AutoCAD中加载已有的线型文档，并从中择选所需的线型；也可以更改线型文档或创建一个新的线型文档。
AutoCAD提供了两个线型文档，即AutoCAD主文档夹的“SUPPORT”子文档夹中的“acad.lin”和“acadiso.lin”，分别在使用样板文档“acad.dwt”和“acadiso.dwt”创建文档时被调用。
这两个文档中定义的线型种类相同，分别仅在于线型的尺寸略有不一样。
以“acad.lin”文档为例来介绍线型的定义和定制，该文档中定义了45种不一样的线型，其中包括14种ISO线型和7种复杂线型，其余24种简单线型又可分为8组，每组线型的样式相同而线段长度和间隔不一样。
例如，“DASHED2”和“DASHEDX2”线型的线段长度和间隔分别为“DASHED”线型的0.5倍和2倍。
线型的定义1. 线型定义格式线型定义由标题行和形式行两部分组成。
(1) 标题行：由线型名称和线型描述组成，标题行以“*”为开始标记，线型名称和描述由逗号分开，其格式为：*linetype-name [, description]（*线型名称[，线型描述]）(2) 形式行：由对齐码和线型规格简明组成，中间由逗号分开，其格式为：alignment,patdesc-1,patdesc-2, ...（对齐码，线型规格简明…）例如：在acad.lin文档中对BORDER（边界线）的定义如下：其中对齐码“A”表示该线型采纳两端对齐方法，目前AutoCAD仅支持这一种对齐方法。
2. 简单线型的定义简单线型是由短划线（Dash）、点（Dot）和空格（Space）组合而成。
在简单线型的规格简明中，正数表示其值为长度的短划线，负数表示其绝对值为长度的空格，0表示点。
例如在BORDER的规格简明“A，.5，-.25，.5，-.25，0，-.25”中，.5表示0.5个单位长的短划线，-.25表示0.25个单位长的空格，0表示一个点。
CAD线型与填充模式设置教程
CAD线型与填充模式设置教程CAD软件是一种广泛用于设计、绘图和制作图纸的工具。
在CAD 中，线型和填充模式是非常重要的设置，它们可以帮助我们在绘图过程中更好地展现实际需求。
本文将介绍CAD线型与填充模式的设置方法和使用技巧。
1. 线型设置线型是使用CAD绘图时用来表示不同对象的线条样式。
不同的线型可以传达不同的信息和图形效果。
下面是在CAD中设置和使用线型的步骤：步骤1：打开CAD软件并创建一个新的绘图文件。
步骤2：在绘图环境中，选择所需的对象或绘制新的对象。
步骤3：点击"线型"按钮，或者通过命令行输入“LT”命令。
步骤4：CAD软件将弹出一个线型管理器的对话框，其中列出了当前可用的线型。
步骤5：选择所需的线型，然后点击“设置为当前”按钮，或者直接双击线型名称。
步骤6：确认选择后，点击“关闭”按钮，即可将所选线型应用于所选对象。
步骤7：按需重复步骤2至6，以设置不同的线型。
CAD软件通常会提供一些默认的线型选项，例如实线、虚线、点线等。
也可以通过自定义来创建新的线型。
要自定义线型，只需在线型管理器中点击“新建”按钮，然后根据需要设置线型的图案。
使用技巧：使用不同的线型可以更好地呈现绘图的层次感和细节。
例如，在设计建筑平面图时，可以使用虚线表示墙体轮廓，使用点线表示家具的布置，以此来区分不同的功能区域。
在CAD中，可以通过选择不同的线型来实现这种效果。
2. 填充模式设置填充模式是用来给CAD绘图中的封闭图形填充色彩或纹理的工具。
填充模式可以帮助我们在绘图中区分不同的区域和图形。
下面是在CAD中设置和使用填充模式的步骤：步骤1：打开CAD软件并创建一个新的绘图文件。
步骤2：在绘图环境中，选择所需的封闭图形，例如多边形、圆形等。
步骤3：点击“填充”按钮，或者通过命令行输入“HATCH”命令。
步骤4：CAD软件将弹出一个填充模式编辑器的对话框，其中列出了当前可用的填充模式。
步骤5：选择所需的填充模式，并设置所需的填充颜色、透明度和比例等参数。
CAD线型与样式的创建与应用技巧
CAD线型与样式的创建与应用技巧在使用CAD软件进行设计绘图时，线型与样式的选择和应用是非常重要的一部分。
合理选择和运用线型与样式，可以使绘图更加美观、清晰，并且增加绘图的表现力。
本文将介绍如何创建和应用CAD线型与样式的一些基本技巧。
一、创建CAD线型1. 打开CAD软件，进入绘图界面。
2. 在命令行中输入“LINE”,按回车键进入绘线状态。
3. 在绘图界面中选择“格式”菜单，进入线型管理器。
4. 在线型管理器窗口中，点击“新建”，创建一个新的线型。
5. 在创建线型的对话框中，可以选择线型的名称、描述和开始点偏移量等信息。
在“定义”栏目中，可以通过绘制线型的线段来定义线型的形状。
6. 绘制完成后，点击“确定”按钮保存新建的线型。
线型将出现在线型列表中。
二、应用CAD线型1.选择一条线段，右键点击“属性”命令或按Ctrl+1快捷键打开属性窗口。
2. 在属性窗口中，可以选择线段的线型。
点击线型框，弹出线型列表，选择需要的线型。
3. 确定线型后，点击“应用”按钮，线段的线型将改变为所选择的线型。
如果需要应用到其他线段，只需选中线段后，再次点击“应用”按钮即可。
三、创建CAD样式1. 进入绘图界面，选择“格式”菜单，进入样式管理器。
2. 在样式管理器窗口中，选择“新建”命令，创建一个新的样式。
3. 在创建样式的对话框中，可以设置样式的名称、描述和颜色等属性。
在“线型”一栏中，选择所需的线型。
4. 完成设置后，点击“确定”按钮，新建的样式将出现在样式列表中。
四、应用CAD样式1. 选中需要应用样式的图元，右键点击“属性”命令或按Ctrl+1快捷键打开属性窗口。
2. 在属性窗口中，选择样式栏，点击样式框，弹出样式列表，选择需要的样式。
3. 确定样式后，点击“应用”按钮，图元的样式将改变为所选择的样式。
如果需要应用到其他图元，只需选中图元后，再次点击“应用”按钮即可。
通过以上的步骤，我们可以在CAD软件中创建和应用线型与样式，使绘图更加精细和专业。
CAD中创建自定义线型和填充图案的方法
CAD中创建自定义线型和填充图案的方法在CAD软件中，创建自定义线型和填充图案可以帮助我们更好地表达设计意图和创造独特的效果。
下面我们来了解一下如何在AE软件中实现这一点。
首先，我们需要打开AE软件并选择要编辑的图纸。
接下来，我们将通过以下几个步骤来创建自定义线型和填充图案。
1. 创建自定义线型：- 确保你在CAD软件的编辑模式下。
- 打开线型管理器，这通常可以在绘图工具栏或修改选项中找到。
- 在线型管理器中，你可以看到一些默认的线型，如实线、虚线、点线等。
在这里，你可以选择一个类似的线型进行修改，或者点击"新建"按钮创建一个全新的线型。
- 在线型编辑器中，你可以通过添加和删除线段来定义线型的外观。
你还可以选择线段的类型，如直线、弧线等，以及线段的大小和间隔等属性。
- 修改线型的名称，并保存。
2. 创建自定义填充图案：- 确保你在CAD软件的编辑模式下。
- 打开填充图案管理器，这通常可以在绘图工具栏或修改选项中找到。
- 在填充图案管理器中，有一些默认的填充图案可供选择，如实心、网格、斜线等。
你可以选择一个类似的图案进行修改，或者点击"新建"按钮创建一个全新的填充图案。
- 在填充图案编辑器中，你可以选择不同的图案类型，如线型、斜线、点线等。
你还可以修改图案的颜色、角度和大小等属性。
- 修改填充图案的名称，并保存。
通过上述步骤，我们已经成功地创建了自定义线型和填充图案。
现在，让我们来看一下如何在图纸中应用它们。
3. 应用自定义线型和填充图案：- 在CAD软件中，选择你想要应用自定义线型和填充图案的对象。
这可以是一条线、一个面或一个图形等。
- 进入对象属性编辑器，找到线型或填充图案选项。
选择你所创建的自定义线型或填充图案。
- 确保保存你所做的修改，并在图纸上查看效果。
通过以上步骤，你已经成功地在AE软件中创建了自定义线型和填充图案，并应用到了你的设计中。
使用自定义线型和填充图案可以让你的设计更加个性化和独特，突出你的创意和风格。
CAD中的线型和填充模式的使用方法
CAD中的线型和填充模式的使用方法CAD（Computer-Aided Design）是一种广泛应用于工程设计和制图领域的软件，它能帮助我们更高效地进行绘图和设计。
在CAD软件中，线型和填充模式是非常重要的功能，可以帮助我们准确地表示图纸上的各种元素和特征。
本文将介绍CAD软件中线型和填充模式的使用方法。
一、线型的使用方法1. 选择线型：在CAD软件中，我们可以根据需要选择不同的线型来绘制图纸。
通常，我们可以通过导航栏上的“线型”工具来进行线型的选择和切换。
2. 自定义线型：如果软件预设的线型不能满足我们的需求，我们还可以自定义线型。
在CAD软件中，我们可以使用线型编辑器来创建和修改自己想要的线型。
3. 应用线型：选择好线型后，我们可以将其应用到图纸上的不同元素中。
比如，我们可以在“画线”功能中选择线型，然后绘制直线、曲线或多段线时使用该线型。
4. 改变线型比例：有时候我们需要调整线型的比例，以满足特定的绘图要求。
在CAD软件中，我们可以通过“线型比例”工具来改变线型的比例。
5. 图层线型：在CAD软件中，每个元素都可以分配到不同的图层上。
我们可以在图层管理中为每个图层选择不同的线型，以便对不同元素进行更好的区分。
二、填充模式的使用方法1. 选择填充模式：在CAD软件中，我们可以通过导航栏上的“填充”工具来选择不同的填充模式。
常见的填充模式包括实体填充、图案填充和渐变填充等。
2. 设定填充属性：当我们选择了填充模式后，我们还可以设定填充的一些属性，比如填充的颜色、透明度、重复方式等。
3. 填充封闭区域：填充通常用于封闭区域，比如多边形或选定的闭合曲线。
我们可以使用“填充”工具将所选区域填充为指定的填充模式。
4. 编辑填充：在CAD软件中，我们还可以对已经填充的区域进行编辑。
我们可以选择填充对象，然后通过编辑工具对填充进行调整、修改或删除。
5. 图层填充：与线型类似，我们可以为每个图层选择不同的填充模式。
CAD虚线和填充的绘制方法
CAD虚线和填充的绘制方法CAD软件是现代工程设计师必备的工具之一，它可以帮助我们快速准确地绘制各种图形。
在使用CAD软件时，掌握虚线和填充的绘制方法是非常重要的。
本文将介绍CAD软件中虚线和填充的具体操作步骤，以帮助读者更加熟练地使用CAD软件。
首先，我们来介绍CAD软件中虚线的绘制方法。
虚线在CAD软件中常用于标识隐藏线、虚影线等。
下面是具体的步骤：第一步，选择绘图工具。
在CAD软件的工具栏中，找到“线段”工具，点击选中。
第二步，设置线型。
在CAD软件的属性浏览器中，找到“线型”选项，点击展开。
选择“虚线”选项，并设置所需的虚线样式和线段长度。
第三步，绘制虚线。
在CAD绘图界面中，点击鼠标左键确定起点，然后拖动鼠标到终点位置，再次点击鼠标左键确定终点。
这样就完成了一条虚线的绘制。
CAD软件还提供了一些辅助命令来帮助绘制虚线，如“DIVIDE”命令可以将一条线段分割成若干等分，然后通过绘制虚线来连接这些等分点，形成一条连续的虚线。
接下来，我们来介绍CAD软件中填充的绘制方法。
填充在CAD软件中常用于标识实体的表面材质、填充色彩等。
下面是具体的步骤：第一步，选择填充工具。
在CAD软件的工具栏中，找到“填充”工具，点击选中。
第二步，选择填充图案。
在CAD软件的属性浏览器中，找到“填充图案”选项，点击展开。
选择所需的填充图案，如实体填充、网格填充等，并设置所需的填充颜色。
第三步，选择填充区域。
在CAD绘图界面中，使用鼠标拖动来选中要填充的区域，可以是一个封闭的多边形、一个圆形、一个矩形等。
第四步，完成填充。
松开鼠标左键后，所选区域将被自动填充为设定的图案和颜色。
CAD软件还提供了一些辅助命令来帮助绘制填充，如“HATCH”命令可以通过选择边界对象和填充图案来完成填充，还可以通过设置填充角度和缩放比例等参数来调整填充效果。
以上就是CAD虚线和填充的绘制方法的基本步骤。
掌握了这些技巧，相信读者在使用CAD软件时会更加得心应手。
