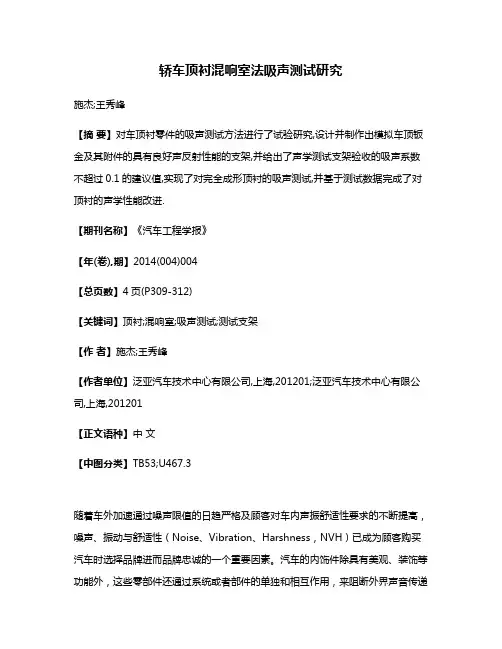

轿车顶衬混响室法吸声测试研究施杰;王秀峰【摘要】对车顶衬零件的吸声测试方法进行了试验研究,设计并制作出模拟车顶钣金及其附件的具有良好声反射性能的支架,并给出了声学测试支架验收的吸声系数不超过0.1的建议值,实现了对完全成形顶衬的吸声测试,并基于测试数据完成了对顶衬的声学性能改进.【期刊名称】《汽车工程学报》【年(卷),期】2014(004)004【总页数】4页(P309-312)【关键词】顶衬;混响室;吸声测试;测试支架【作者】施杰;王秀峰【作者单位】泛亚汽车技术中心有限公司,上海,201201;泛亚汽车技术中心有限公司,上海,201201【正文语种】中文【中图分类】TB53;U467.3随着车外加速通过噪声限值的日趋严格及顾客对车内声振舒适性要求的不断提高，噪声、振动与舒适性（Noise、Vibration、Harshness，NVH）已成为顾客购买汽车时选择品牌进而品牌忠诚的一个重要因素。
汽车的内饰件除具有美观、装饰等功能外，这些零部件还通过系统或者部件的单独和相互作用，来阻断外界声音传递或通过吸声作用把声能转化为热能，起到降低车内噪声、提高整车语言清晰度的显著效果。
其中，座椅、车顶衬、地毯、发动机盖声学垫、发动机舱侧声学垫、行李厢饰板等内饰件都是重要的吸声功能件。
吸声系数和吸声量是衡量零件吸声能力的主要指标。
吸声测试可分为垂直入射法和随机入射法。
垂直入射吸声测试通常有阻抗管法或驻波管法，该方法具有所需测试样件尺寸小、测试精度高、重复性好等优点，多用于材料性能测试；随机入射吸声测试通常有混响室法或ALPHA小屋法（CABIN）[1-3]，由于随机入射与汽车的实际工况更接近，且可以考察整个零件甚至系统的性能，成为汽车工业界更常用的给出吸声指标要求的方法。
文献[4]对平板类材料的混响室法吸声测试给出了详尽的规定，对于具有形状不规则、厚度不均匀、附有的吸声材料和背后空气层分布不规则的完全成形零部件的吸声测试未给出确切的说明。
混响室法测量吸声系数
因此，只要测得安装试件前后的混响时间，并已知混响室的体积以及被测时
间的面积，即可通过上式计算无规则入射吸声系数。
如图 1 所示为实验线路图，其中包括信号发生器、功率放大器、扬声器、传
声器、数据采集仪等测量仪器。本次实验在安徽建筑大学声学研究所的混响室进
行，其体积为 163.0m³，表面积为 191.2m2。
检测数据 / 结果
Data / Results of Test
报告编号：测试字 20170920 号 四、吸声系数
正文共 3 页，第 3 页 频率 吸声系 f/Hz 数α 100 0.34 125 0.61 160 0.54 200 0.96 250 0.94 315 0.91 400 0.95 500 0.92 630 0.97 800 0.92 1000 0.91 1250 0.90 1600 0.87 2000 0.83 2500 0.79 3150 0.69 4000 0.52 5000 0.34
实验：混响室法测量材料（无规入射）吸声系数
一、实验目的:了解混响时间和吸声系数的意义，掌握混响室发测量材料（无 规入射）吸声系数（一般用α表示）的测量方法。
二、实验仪器：
1、测试电容传声器、输出器、数据传输线缆；
2、VA-lab6 声学测量软件平台
3、VA-lab6 前端 ；
4、三角声源；
5、通用计算机；
测试报告
Test Report
报告编号：测试字 20170920 号 委托单位 安徽建筑大学声学研究所
正文共 3 页，第 1 页
单位地址 安徽省合肥市经济开发区紫云路 292 号
生产单位 广州新静界
样品名称 金属穿孔吸声模块
样品编号 AA-20170920
实验三-混响室法吸声材料无规入射吸声系数的测量
实验三 混响室法吸声材料无规入射吸声系数的测量一、实验目的驻波管法测得的吸声系数仅反映了声波垂直入射到材料外表的声吸收，但实际使用中声波入射到材料外表的方向是随机的。
因此，通过此实验，我们要理解实际工程应用中常常采用的混响室法测量材料的无规入射吸声系数的方法。
二、实验原理声源在封闭空间启动后，就产生混响声，而在声源停顿发声后，室内空间的混响声逐渐衰减，声压级衰减60dB 的时间定义为混响时间。
当房间的体积确定后，混响时间的长短与房间内的吸声才能有关。
根据这一关系，吸声材料或物体的无规入射吸声系数就可以通过在混响室内的混响时间的测量来进展。
在混响室中未安装吸声材料前，空室时的总的吸声量1A 表示为：111155.34VA mV c T =+ 在安装了面积为S 的吸声材料后，总的吸声量2A 可表示为：V m T c VA 222243.55+=式中：1A 、2A 为空室时和安装材料后室内总的吸声量，m 2；1T 、2T 为安装材料前后混响室的混响时间，s ；V 为混响室体积，m 3；1c 、2c 为安装材料前后测量时的声速，m/s ； 1m 、2m 为安装材料前后室内空气吸收衰减系数；假设两次测量的时间间隔比较短或室内温度及湿度相差较小，可近似认为c c c ==12，m m m ==12。
由此计算出被测试件的无规入射吸声系数s α为〔其中S 为被测试件面积，m 2〕：⎪⎪⎭⎫ ⎝⎛-=12113.55T T cSV s α三、实验仪器AWA6290A 型多通道噪声与振动频谱分析仪，AWA 吸声系数测量软件包，十二面发声体。
混响室应具有光滑坚硬的内壁，其无规入射吸声系数应尽量地小，壁面常用瓷砖、水磨石、大理石等材料。
混响室要具有良好的隔声和隔振性能。
按标准要求，混响室体积应大于200m 3。
四、实验步骤1.安装测试系统，测试空室混响时间。
2.将测试传声器放置在第一个测点，翻开信号源并调整到所需测试的频率范围，调整功率放大器使得在室内获得足够声级。
实验七混响室法测量声学材料吸声系数
AA■A-A■55.3V2121■■3|L/cSITT21 公式(7-1) 公式(7-2)实验七混响室法测量声学材料吸声系数一、实验目的1、掌握混响时间的测量方法；2、掌握混响室法测量材料吸声系数的原理和方法。
二、实验要求1、正确理解混响时间的概念；2、基本掌握Pulse3560c声振测量的基本功能及使用方法。
三、实验环境1、混响室2、被测材料：晴纶地毯，面积3X4m2,厚2.5mm3、BK声学测量平台9.04、自由场传声器BSWA型4个5、声级监视器HS62886、Pulse3560c7、功率放大器BK27168、全指向性声源BK42969、通用计算机及M6k10、声级校准器4321四、实验内容及步骤1、测量晴纶地毯的无规入射材料吸声系数。
测试系统如图1所示。
2、测量步骤：(1)、测量空室的顺向时间T1；(2)、放入被测材料，测量有吸声材料时的混响时间T2；(3)、数据记录完毕，测量出混响室的几何尺寸，根据公式(7-1)、(7-2)按1/3倍频程计算相应的吸声系数。
图1混响室法吸声系数测量系统连接示意五、实验结果1、按1/3倍频程给出空室中的混响时间。
2、按1/3倍频程给出铺上吸声材料后的混响时间。
3、按1/3倍频程给出所测材料吸声系数■s图示如下：分析：由上图可知，材料在高频段的吸声系数较高，即材料对高频段的吸声效果比低频段的吸声效果显著。
（以上所有计算由matlab完成，程序见附录）六、实验注意事项1、实验中传声器装夹及支架移动时，要特别注意，谨防电缆会牵动支架倒地将传声器摔坏；2、混响测量声级较高，注意每次测试时要将功放的增益旋至最小，以免使声源受到冲击。
七、讨论思考题问:试分析混响室法测量材料吸声系数的优缺点。
答:1、混响室法测量材料吸声系数优点：（1）、能够测量吸声材料在扩散场中的吸声系数，接近实际使用情况。
（2）、不存在管测法只能测量垂直入射时的局限性。
2、混响室法测量材料吸声系数缺点：（1）、材料面积大，有时会安装不方便。
混响室法测量声学材料吸声系数
混响室法测量声学材料吸声系数混响室法是一种常用的测量声学材料吸声系数的方法。
其原理是通过在一个具有已知吸声特性的混响室中测量材料的声学参数，从而确定材料的吸声性能。
以下是对混响室法的详细介绍。
混响室法是一种间接测量声学材料吸声系数的方法。
通过在声学实验室中建立一个可控的声学环境，可以在室内测量声音的传播和反射情况，从而获得材料的吸声性能。
混响室是一种特殊设计的实验室，它能够提供具有一定混响特性的声学环境。
在混响室中，声音在室内壁面之间的多次反射和散射导致声音的混响延迟。
该混响特性可以通过测量声学参数来确定。
测量吸声系数的步骤如下：1.设计混响室：混响室的设计需要考虑到室内材料的反射特性和吸声特性。
一般来说，室内壁面要使用反射较低的材料，以减少杂散反射。
室内壁面还要使用具有一定吸声性能的材料，以保证混响室的特定混响时间。
2.测量基准材料的声学参数：为了准确地测量待测材料的吸声性能，需要先测量一种已知吸声性能的基准材料。
基准材料可以是已经被广泛研究和认可的材料，其吸声系数值已知。
3.放置待测材料：将待测材料按照所需的吸声频率范围放置在混响室的特定位置。
通常，材料会以板状被放置在壁面上。
4.播放声音：在混响室中播放一系列频率的声音信号。
此时，声音信号会经过混响室内的多次反射和散射，通过材料壁面的吸声和反射来推导材料的吸声性能。
5.测量声音：用麦克风阵列在混响室内测量声音的传播和反射情况。
麦克风阵列通常包含多个麦克风，可以在室内多个位置同时测量声音。
通过分析测量得到的声音数据，可以获得材料的吸声系数。
6.分析数据：通过分析测量数据，可以计算出材料在不同频率下的吸声系数。
这些数据可以用来评估材料的吸声性能，以及在不同频率下的吸声特性。
混响室法的优点是可以提供比较准确和可重复的结果。
它可以测量材料在不同频率范围内的吸声性能，并且可以提供更全面的信息。
然而，混响室法也有一些限制，例如需要专门设计的混响室和复杂的测量设备，以及对声波衰减的较大要求。
基于混响法测量水声材料吸声系数
基于混响法测量水声材料吸声系数
吸声系数是衡量吸声材料性能的一个重要标准,在空气声学中,混响室法是测量材料无规入射平均吸声系数的经典方法。
水下混响环境与空气中混响环境相比,混响时间更短;低频声场分布更加不均匀。
因此在水下封闭空间中应用混响法测量水声材料吸声系数时不确定性因素更多。
因此,开展基于混响法测量水声材料吸声系数的探索意义重大。
本文主要将混响室法应用于混响水箱中测量水声材料吸声系数,并通过实验研究混响法测量材料吸声系数的有效性及影响因素。
首先,分析了矩形混响水箱中的声场,并且从波动声学理论及统计声学理论两方面来推导矩形混响水箱内的混响时间;提出在混响水箱中使用混响法来测量材料吸声系数,推导出了材料吸声系数计算公式;对混响水箱空箱状态下的混响时间进行了测量并求出了水箱壁面吸声系数。
其次,对在混响水箱中使用混响法测量水声材料吸声系数及吸声系数测量结果影响因素进行了实验研究。
研究结果表明:混响水箱中声场不满足扩散场条件,导致在较低频段集中式布放时试件布放位置对水声材料吸声系数的测量结果影响较大,布放于水箱表面的中心效果最好;采用集中式布放方式测量材料吸声系数时测量误差与试件面积有关,最佳试件面积与试件的长宽比例以及其所在水箱面积有关,本文给出了最佳试件面积的试件尺寸及布放建议。
最后,提出了采用分布式布放方式改善材料吸声系数测量精度的方法,实验结果表明:同等面积下,分布式布放的测量精度优于集中式布放,条件允许情况下,分布式布放的间距越大吸声系数测量精度越高,吸声系数的测量结果更接近真实值。
该测量方法对封闭空间中材料的无规吸声系数测量具有重要的指导作用。
浅谈“混响室法测吸声系数”
浅谈“混响室法测吸声系数”关键词: 混响室法吸声系数有效性误差扩散发展摘要：材料的吸声系数是材料的各项声学性能参数中非常重要的一个,它对各种材料在生活和工业中的应用有着积极的指导意义。
对材料吸声系数的测量通常采用标准的混响室方法,对应有相应的国际ISO标准和国家GBJ47-83标准。
混响室方法要求材料被制成10到12平方米的标准试件。
另外对应一些较小的材料还常采用驻波管方法测量其吸声系数。
混响室法测吸声系数广泛应用于声学工程的设计计算，噪声控制工程的吸声降噪计算，材料吸声性能的等级评定它能测量声波无规入射时的平均吸声系数,这与实际工程中声波的入射方式较为接近,且不能用其它方法替代。
ABSTRACTSound absorption coefficient of the material is the acoustic performance parameters of the material is very important, it has a variety of materials used in life and industry has a positive significance. Measurement of the absorption coefficient of the material commonly used standard method of reverberation chamber, which corresponds with the corresponding international ISO standards and national GBJ47-83 standard. Reverberation chamber method requires that the material is made from 10 to 12 square meters of standard test pieces. Also corresponding smaller standing wave tube material is also often used method to measure the absorption coefficient. Reverberation chamber method to measure the absorption coefficient is widely used in acoustic engineering design calculations, the sound absorption of noise control engineering calculations, material sound absorption performance grading can measure the average absorption coefficient at random incidence sound waves, which the actual incidence of acoustic engineering approach closer, and can not use other methods of alternative.混响室法来源回顾如果一个声源在封闭空间内连续稳定地辐射一定频谱的声波，它就能激发起室内许多个不同的固有振动方式，声波按不同方式在许多方向来回反射地传播。
基于混响室法与传递函数法的吸声系数检测的对比研究
基于混响室法与传递函数法的吸声系数检测的对比研究【摘要】本文旨在比较基于混响室法和传递函数法的吸声系数检测方法。
在引言部分介绍了研究的背景、目的和意义。
接着分别介绍了混响室法和传递函数法的原理及应用，然后对吸声系数检测方法进行比较分析。
在实验设计与结果分析部分，详细描述了实验的具体步骤和得到的数据结果。
进一步对数据进行对比与讨论，对混响室法和传递函数法的优缺点进行总结。
最后在结论部分给出了各自的优缺点及进一步研究展望。
通过本文的研究可以为吸声系数检测方法的选择提供参考，也为相关领域的研究提供了新的思路和方法。
【关键词】混响室法、传递函数法、吸声系数检测、比较分析、实验设计、结果分析、数据对比、讨论、优缺点、进一步研究、总结。
1. 引言1.1 背景介绍吸声系数是评价材料吸声性能的重要参数之一，它反映了材料对声波的吸声能力。
在实际工程中，准确地测定吸声系数对于设计和评价吸声材料具有重要意义。
目前，常用的吸声系数检测方法包括混响室法和传递函数法。
混响室法是一种基于声学室的吸声系数测定方法，通过在混响室中进行声学衰减测试，得出材料的吸声系数。
传递函数法则是另一种常用的吸声系数测定方法，其原理是通过测量声压传递函数来计算吸声系数。
在吸声系数检测方法的选择方面，混响室法和传递函数法各有其优势和局限性。
本文将对这两种方法进行比较分析，探讨它们在吸声系数检测中的适用性和准确性。
我们将设计实验并进行数据分析，以验证这两种方法在吸声系数检测中的可靠性。
通过本研究，我们希望可以为吸声系数检测方法的选择提供参考，并为今后深入研究吸声材料的性能提供一定的理论支持。
本研究还将总结混响室法和传递函数法在吸声系数检测中的优缺点，并展望未来的研究方向。
1.2 研究目的本研究的目的是比较基于混响室法与传递函数法的吸声系数检测方法的优劣，进一步探讨两种方法的适用性及可靠性。
通过实验设计和数据分析，找出各自的优势和劣势，为今后吸声材料的性能评价提供科学依据。
