广播电视部一九八二年十二月第一章 总则第1.0.1条为统一各实验室的测量方法和测量条件,使各实验室所测得的同一种构造（或物体）的吸声系数尽可能地接近,特制定本规范。
第1.0.2条本规范适用于混响室内测量吸声材料的吸声系数和单个物体的吸声量。
第二章 测量装置第一节 混响室第2.1.1条混响室的体积应大于200立方米。
注：对于已有的体积小于200立方米的混响室，其下限频率应按下式确定：式中f——混响室的下限频率（赫）；v——混响室体积（）。
第2.1.2条混响室的形状可选择矩形或由不平行以及不规则界面组成的其他形状.房间的诸尺寸中不应有两个是相等的,亦不应成整数比。
室内最大线度（lmax）不应大于1.9V（对于矩形房间，最大线度即为主对角线）。
混响室法测量吸声系数
因此，只要测得安装试件前后的混响时间，并已知混响室的体积以及被测时
间的面积，即可通过上式计算无规则入射吸声系数。
如图 1 所示为实验线路图，其中包括信号发生器、功率放大器、扬声器、传
声器、数据采集仪等测量仪器。本次实验在安徽建筑大学声学研究所的混响室进
行，其体积为 163.0m³，表面积为 191.2m2。
检测数据 / 结果
Data / Results of Test
报告编号：测试字 20170920 号 四、吸声系数
正文共 3 页，第 3 页 频率 吸声系 f/Hz 数α 100 0.34 125 0.61 160 0.54 200 0.96 250 0.94 315 0.91 400 0.95 500 0.92 630 0.97 800 0.92 1000 0.91 1250 0.90 1600 0.87 2000 0.83 2500 0.79 3150 0.69 4000 0.52 5000 0.34
实验：混响室法测量材料（无规入射）吸声系数
一、实验目的:了解混响时间和吸声系数的意义，掌握混响室发测量材料（无 规入射）吸声系数（一般用α表示）的测量方法。
二、实验仪器：
1、测试电容传声器、输出器、数据传输线缆；
2、VA-lab6 声学测量软件平台
3、VA-lab6 前端 ；
4、三角声源；
5、通用计算机；
测试报告
Test Report
报告编号：测试字 20170920 号 委托单位 安徽建筑大学声学研究所
正文共 3 页，第 1 页
单位地址 安徽省合肥市经济开发区紫云路 292 号
生产单位 广州新静界
样品名称 金属穿孔吸声模块
样品编号 AA-20170920
实验七混响室法测量声学材料吸声系数
AA■A-A■55.3V2121■■3|L/cSITT21 公式(7-1) 公式(7-2)实验七混响室法测量声学材料吸声系数一、实验目的1、掌握混响时间的测量方法；2、掌握混响室法测量材料吸声系数的原理和方法。
二、实验要求1、正确理解混响时间的概念；2、基本掌握Pulse3560c声振测量的基本功能及使用方法。
三、实验环境1、混响室2、被测材料：晴纶地毯，面积3X4m2,厚2.5mm3、BK声学测量平台9.04、自由场传声器BSWA型4个5、声级监视器HS62886、Pulse3560c7、功率放大器BK27168、全指向性声源BK42969、通用计算机及M6k10、声级校准器4321四、实验内容及步骤1、测量晴纶地毯的无规入射材料吸声系数。
测试系统如图1所示。
2、测量步骤：(1)、测量空室的顺向时间T1；(2)、放入被测材料，测量有吸声材料时的混响时间T2；(3)、数据记录完毕，测量出混响室的几何尺寸，根据公式(7-1)、(7-2)按1/3倍频程计算相应的吸声系数。
图1混响室法吸声系数测量系统连接示意五、实验结果1、按1/3倍频程给出空室中的混响时间。
2、按1/3倍频程给出铺上吸声材料后的混响时间。
3、按1/3倍频程给出所测材料吸声系数■s图示如下：分析：由上图可知，材料在高频段的吸声系数较高，即材料对高频段的吸声效果比低频段的吸声效果显著。
（以上所有计算由matlab完成，程序见附录）六、实验注意事项1、实验中传声器装夹及支架移动时，要特别注意，谨防电缆会牵动支架倒地将传声器摔坏；2、混响测量声级较高，注意每次测试时要将功放的增益旋至最小，以免使声源受到冲击。
七、讨论思考题问:试分析混响室法测量材料吸声系数的优缺点。
答:1、混响室法测量材料吸声系数优点：（1）、能够测量吸声材料在扩散场中的吸声系数，接近实际使用情况。
（2）、不存在管测法只能测量垂直入射时的局限性。
2、混响室法测量材料吸声系数缺点：（1）、材料面积大，有时会安装不方便。
混响室法测量声学材料吸声系数
混响室法测量声学材料吸声系数混响室法是一种常用的测量声学材料吸声系数的方法。
其原理是通过在一个具有已知吸声特性的混响室中测量材料的声学参数，从而确定材料的吸声性能。
以下是对混响室法的详细介绍。
混响室法是一种间接测量声学材料吸声系数的方法。
通过在声学实验室中建立一个可控的声学环境，可以在室内测量声音的传播和反射情况，从而获得材料的吸声性能。
混响室是一种特殊设计的实验室，它能够提供具有一定混响特性的声学环境。
在混响室中，声音在室内壁面之间的多次反射和散射导致声音的混响延迟。
该混响特性可以通过测量声学参数来确定。
测量吸声系数的步骤如下：1.设计混响室：混响室的设计需要考虑到室内材料的反射特性和吸声特性。
一般来说，室内壁面要使用反射较低的材料，以减少杂散反射。
室内壁面还要使用具有一定吸声性能的材料，以保证混响室的特定混响时间。
2.测量基准材料的声学参数：为了准确地测量待测材料的吸声性能，需要先测量一种已知吸声性能的基准材料。
基准材料可以是已经被广泛研究和认可的材料，其吸声系数值已知。
3.放置待测材料：将待测材料按照所需的吸声频率范围放置在混响室的特定位置。
通常，材料会以板状被放置在壁面上。
4.播放声音：在混响室中播放一系列频率的声音信号。
此时，声音信号会经过混响室内的多次反射和散射，通过材料壁面的吸声和反射来推导材料的吸声性能。
5.测量声音：用麦克风阵列在混响室内测量声音的传播和反射情况。
麦克风阵列通常包含多个麦克风，可以在室内多个位置同时测量声音。
通过分析测量得到的声音数据，可以获得材料的吸声系数。
6.分析数据：通过分析测量数据，可以计算出材料在不同频率下的吸声系数。
这些数据可以用来评估材料的吸声性能，以及在不同频率下的吸声特性。
混响室法的优点是可以提供比较准确和可重复的结果。
它可以测量材料在不同频率范围内的吸声性能，并且可以提供更全面的信息。
然而，混响室法也有一些限制，例如需要专门设计的混响室和复杂的测量设备，以及对声波衰减的较大要求。
吸声系数

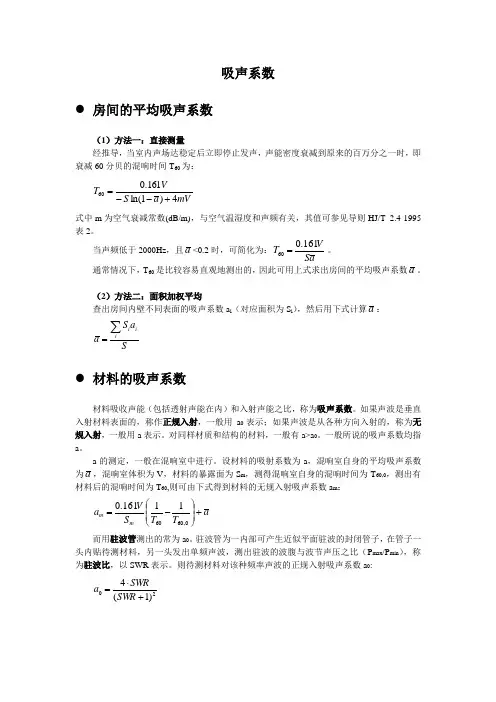

吸声系数● 房间的平均吸声系数（1）方法一：直接测量经推导，当室内声场达稳定后立即停止发声，声能密度衰减到原来的百万分之一时，即衰减60分贝的混响时间T 60为：mVa S V T 4)1ln(161.060+--= 式中m 为空气衰减常数(dB/m)，与空气温湿度和声频有关，其值可参见导则HJ/T 2.4-1995表2。
当声频低于2000Hz ，且a <0.2时，可简化为：aS V T 161.060=。
通常情况下，T 60是比较容易直观地测出的，因此可用上式求出房间的平均吸声系数a 。
（2）方法二：面积加权平均查出房间内壁不同表面的吸声系数a i （对应面积为S i ），然后用下式计算a ： S a S a i ii ∑=● 材料的吸声系数材料吸收声能（包括透射声能在内）和入射声能之比，称为吸声系数。
如果声波是垂直入射材料表面的，称作正规入射，一般用a 0表示；如果声波是从各种方向入射的，称为无规入射，一般用a 表示。
对同样材质和结构的材料，一般有a>a 0。
一般所说的吸声系数均指a 。
a 的测定，一般在混响室中进行。
设材料的吸射系数为a ，混响室自身的平均吸声系数为a ，混响室体积为V ，材料的暴露面为S m ，测得混响室自身的混响时间为T 60,0，测出有材料后的混响时间为T 60,则可由下式得到材料的无规入射吸声系数a m ：a T T S Va m m +⎪⎪⎭⎫ ⎝⎛-=0,606011161.0 而用驻波管测出的常为a 0。
驻波管为一内部可产生近似平面驻波的封闭管子，在管子一头内贴待测材料，另一头发出单频声波，测出驻波的波腹与波节声压之比（P max /P min ），称为驻波比，以SWR 表示。
则待测材料对该种频率声波的正规入射吸声系数a 0: 20)1(4+⋅=SWR SWR a。
噪声控制-吸声技术
（8）构件填料要均匀，对于松散材料，不因自重而下沉。对洁净 度要求较高的场合，材料不发脆而掉渣，也无纤维飞絮等飘散。
（9）就地取材，价格便宜。
2. 吸声系数、吸声量和声阻抗
吸声系数
Ea Ei Er 1 r Ei Ei
Ei为入射声能，Ea为被材料或结构吸收的 声能， Er为被材料或结构反射的声能，r为反 射系数。
0.61
0.56 0.27 0.34 0.34
—
— 0.20 0.45 — 驻波管
90
1500
0.18
0.41
0.40
0.35
0.38
—
驻波管
部分泡沫状吸声制品吸声系数
材料（结构） 名称 0 吸声泡沫玻 璃+空腔/ （mm） 50 100 150 200 聚氨酯泡沫塑料 厚度 /（mm） 25 25 25 25 25 20 20 40 聚氨酯泡沫塑料（聚醚）流 阻率2.8×104瑞利/m 60 体积密度 /（kg/m3） 250~280 250~280 250~280 250~280 250~280 43
1 2
tg 1{2 1 a N sin(2b} / c}
为相对法向声阻抗率， 为相对法向声阻抗率 的模，Φ为相对法向声阻抗率的辐角，v为相对法
向声抗率，u为相对法向声阻率。
aN与as的换算
驻波管法吸声系数aN 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 混响室法吸声系数 as 0.25 0.40 0.50 0.60 0.75 0.85 0.90 0.98
部分纤维状吸声材料及制品吸声系数
材料（结构）名称 软质木纤维板厚板材 软质木纤维板半穿板 软质木纤维板 棉絮
基于混响法测量水声材料吸声系数
基于混响法测量水声材料吸声系数
吸声系数是衡量吸声材料性能的一个重要标准,在空气声学中,混响室法是测量材料无规入射平均吸声系数的经典方法。
水下混响环境与空气中混响环境相比,混响时间更短;低频声场分布更加不均匀。
因此在水下封闭空间中应用混响法测量水声材料吸声系数时不确定性因素更多。
因此,开展基于混响法测量水声材料吸声系数的探索意义重大。
本文主要将混响室法应用于混响水箱中测量水声材料吸声系数,并通过实验研究混响法测量材料吸声系数的有效性及影响因素。
首先,分析了矩形混响水箱中的声场,并且从波动声学理论及统计声学理论两方面来推导矩形混响水箱内的混响时间;提出在混响水箱中使用混响法来测量材料吸声系数,推导出了材料吸声系数计算公式;对混响水箱空箱状态下的混响时间进行了测量并求出了水箱壁面吸声系数。
其次,对在混响水箱中使用混响法测量水声材料吸声系数及吸声系数测量结果影响因素进行了实验研究。
研究结果表明:混响水箱中声场不满足扩散场条件,导致在较低频段集中式布放时试件布放位置对水声材料吸声系数的测量结果影响较大,布放于水箱表面的中心效果最好;采用集中式布放方式测量材料吸声系数时测量误差与试件面积有关,最佳试件面积与试件的长宽比例以及其所在水箱面积有关,本文给出了最佳试件面积的试件尺寸及布放建议。
最后,提出了采用分布式布放方式改善材料吸声系数测量精度的方法,实验结果表明:同等面积下,分布式布放的测量精度优于集中式布放,条件允许情况下,分布式布放的间距越大吸声系数测量精度越高,吸声系数的测量结果更接近真实值。
该测量方法对封闭空间中材料的无规吸声系数测量具有重要的指导作用。
混响室法测定吸声系数计算误差分析
【 ｓ ａ ｔ ａ ｉ ｒ ｕａｉ ｕｕ ｌ ｓｄｔ ｃｌｕａ ｅｓｕ ｄａ ｓｒｔ ｎｃｅ ｉｉ ｔ ｙｔｅｍｅ ｏ ｆ ｅｅｂｒｔ ｎ Ａｂｔ ｃ】Ｓｂｎ ｆ ｍ ｌ ｓ ｓａｙｕｅ ａｃｌｔ ｔ ｏｎ ｂｏｐｉ ｏｆｃ ｎ ｔ ｄｏ ｖｒｅ ｉ ｒ ｅｏ ｌ ｏ ｅｈ ｏ ｅ ｂ ｈ ｈ ｒ ａｏ
维普资讯
声 囊 工 程
粥凹 ６ 匡 响 ＠ ０ 圃 ＠ 响 ６ ＠ 旷晌
混响室法测定吸声系数计算误差分析
张 武 威 ， 汤伟 红
． 探． 技 讨 术
（ 明 学院 现 代 教 育技 术 中心 ，福 建 三 明 ３ ５ ０ ） 三 ６ ０ ４
ｃ ａ ｅ ．Ｔ ｅ ｅ ｒ ｒ ｍｕ ｔ ｂ ｎ ｌｚ ｄ ｔ ｋ ｔ ｅ ｏ ｎ ｂ ｏ ｔ ｎ ｏ ｆ ｃｅ ｔ ｍｏ ｅ ａ ｃ ｒ ｔ ．Ｉ ｄ ｉ ｏ ｈ ｍｂ ｒ ｈ ｒｏ ｓ ｅ ａ ａｙ ｅ ｏ ｍａ ｅ ｈ ｓｕ ｄ ａ ｓ ｒ ｉ ｃ ｅ ｉｎ ｒ ｃ ｕ ａ ｅ ｎ ａ ｄ ｔ ｎ， Ｅｙ ｉｇ ｐ ｏ ｉ ｉ ｒ ｎ
２ ３
注 ： 均吸声 系数 分别取 ０１０２ ０ ， ０９ 便于计算与比较 。 平 ．，．，． …，．， ３
４ 混响室法测定吸声系数计算误差分析
根 据赛宾公 式 ， 在混响室 内安装试 件前后 测的混
（ 转第 １ 下 ９页 ）
若将一 ｎ １ ） １ （ 展开 ， Ｉ （－ ）ａ ａ， ／＋ ， 则一 ｎ １ａ ＝ ＋ ２ ３ … 当 于 ｌ时 ， ｌ （ ） ， 和赛宾 公式 完全 趋 一ｎ １ 一 这
【 摘 要 】混响室法测定 吸声 系数常用赛宾公 式来计算 ， 计算 时必须分析其误差 大小， 在 使吸声系数的测定值更准
