加速器类型
粒子加速器：particle accelerator 一种用人工方法产生快速带电粒子束的装置。
粒子加速器有三个基本组成部分：粒子源；真空加速系统和导引、聚焦系统。
粒子加速器的效能通常以粒子所能达到的能量来表征。
粒子能量在100MeV以下的称为低能加速器，能量在0.1～1GeV间的称为中能加速器，能量在1GeV以上的称为高能加速器。
按照被加速粒子的种类，加速器可分为电子加速器、质子加速器和重粒子加速器等。
按照加速电场和粒子轨道的形态，又可分为四大类：直流高压式加速器、电磁感应式加速器、直线谐振式加速器和回旋谐振式加速器。
它们各自都有适于工作的粒子品种、能量范围以及性能特色。
近年来，大中型的粒子加速器（如重离子加速器和高能加速器等）往往采用多种加速器的串接组合：例如由直流高压型加速器作预加速器，注入直线谐振式加速器加速至中间能量，再注入回旋谐振式加速器加速至终能量。
这样的系统有利于发挥每一类加速器的效率和特色。
（撰写：陈佳滠审订：关遐令）串列加速器：tandem accelerator 利用一个高压使带电粒子获得两次加速的静电型加速器。
串列加速器的直流高压通常由输电系统将电荷从低电位输送到高压电极上而形成。
它的工作原理是将由负离子源产生负离子注入到加速器主体中，在高压电极的正电场的作用下，经低能段加速管被第一次加速。
当负离子到达高压电极后，通过电子剥离器并被剥掉2个或多个电子，变为正离子。
在高压电极作用下，正离子经高能段加速管再次被加速。
图为中国原子能科学研究院的HI-13串列加速器主体外貌。
（撰写：秦久昌审订：关遐令）高压倍加器：Cockcroft-Walton accelerator 利用倍压整流方法产生直流高压，对离子或电子加速。
其倍压整流工作原理如图所示，主要由高压变压器，高压整流器和高压电容器等组成。
在无负载时，倍压整流线路输出的高压V随倍压级数n增加而线性增加，可表达为V-2nVa，式中Va为高压变压器T的次级绕组交流电压峰值。
2023年RBS实验报告
卢瑟福背散射（RBS）试验汇报何燃核科学与技术学院一、试验目旳1、掌握RBS分析原理，理解试验装置；2、初步掌握RBS旳分析措施。
二、试验原理当入射离子能量远不小于靶中原子旳结合能(~10ev量级),并低于与靶原子发生核反应旳能量(一般100kev/amu ≤E ≤1Mev/amu)时,离子在固体中沿直线运动,入射离子重要通过与电子互相作用而损失能量,直到与原子核发生库仑碰撞被散射后又沿直线回到表面.在这个背散射过程中包括四个基本物理概念.它们是:a)两体弹性碰撞旳运动学因子Kb)微分散射截面σc)固体旳制止截面εd)能量歧离这四个基本概念是背散射分析旳理论基础和应用旳出发点也是限制其应用旳最终原因.RBS旳分析原理详细来说如下：1、运动学因子和质量辨别率1）运动学因子旳定义：K=E1/E0，其中E0是入射粒子能量（动能），E1是散射粒子能量（动能）。
由于库伦散射是弹性散射，动量和能量守恒可以得到由运动学因子公式可以看出：当入射离子种类（m），能量（E0）和探测角度（θ）一定期，E1与M成单值函数关系。
图1 入射粒子与靶原之间旳弹性碰撞示意图因此，通过测量一定角度散射离子旳能量就可以确定靶原子旳质量数M。
这就是背散射定性分析靶元素种类旳基本原理。
2）质量辨别率旳定义如δE是RBS探测器系统旳能量辨别率，也就是可辨别旳背散射离子最小旳能量差异。
那么RBS旳质量辨别率δM为：δM是对样品中靶核质量差异旳辨别能力。
当一靶核质量数与另一靶核质量数M旳差异不不小于δM时RBS无法将这两种元素辨别开。
3）提高背散射质量辨别率旳措施有：a)提高入射离子能量，但入射离子能量过高会使入射离子和靶原子发生核反应。
故不适宜过高。
b)通过提高离子探测系统旳能量辨别率，可采用静电分析器或飞行时间技术。
c)试验安排上要使θ尽量靠近180度。
d)运用大质量旳入射离子。
但金硅面垒探测器对重离子能量辨别率较差，因此M1一般选4~7。
卢瑟福背散
卢瑟福背散【摘要】卢瑟福背散射分析（RBS ）是一种对离子束进行分析的方法，其主要优点是能对材料表层的成分作纵向分析，并且无需材料的标准样品就能作定量分析。
本报告主要介绍了RBS 的分析原理、实验装置，并且对实验谱图和数据作了简单分析，重点是对实验谱图进行了能量刻度的标定以及计算薄膜的厚度。
【关键词】RBS 分析原理【引言】背散射分析就是在一束单能的质子、粒子或其他重离子束轰击固体表面时,通过探测卢瑟福背散射（库伦弹性散射、散射角大于90度）离子产额随能量的分布（能谱）确定样品中元素的种类（质量数）、含量及深度分布。
因此背散射分析通常被称为卢瑟福背散射谱学RBS (Rutherford Backscattering Spectrometry).【实验原理】当比靶核轻的入射离子能量amu MeV E amu keV /1/100≤≤范围，靶原子核外电子对入射离子的屏蔽作用不大，且离子和靶原子核的短程相互作用（核力）影响也可以忽略时，离子在固体中沿直线运动，离子主要通过与电子相互作用而损失能量，直到与原子核发生库仑碰撞被散射后又沿直线回到表面。
这个过程就称为离子的背散射过程。
描述离子背散射过程的三个基本物理概念主要有两体弹性碰撞的运动学因子、微分散射截面、固体的阻止截面。
一． 运动学因子和质量分辨率：运动学因子的定义：01E E K =其中0E 是入射粒子能量（动能），1E 是散射粒子能量（动能）。
根据动量与能量守恒定律，可以推导得到：212111⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡++⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛-==M mM m cos θM m sin θE E Ｋ (1-1)由运动学因子公式可以看出：当入射离子种类（m ），能量（0E ）和探测角度（θ）一定时，1E 与M 成单值函数关系。
所以，通过测量一定角度散射离子的能量就可以确定靶原子的质量数M 。
这就是背散射定性分析靶元素种类的基本原理。
中国原子能科学研究院的AMS研究进展

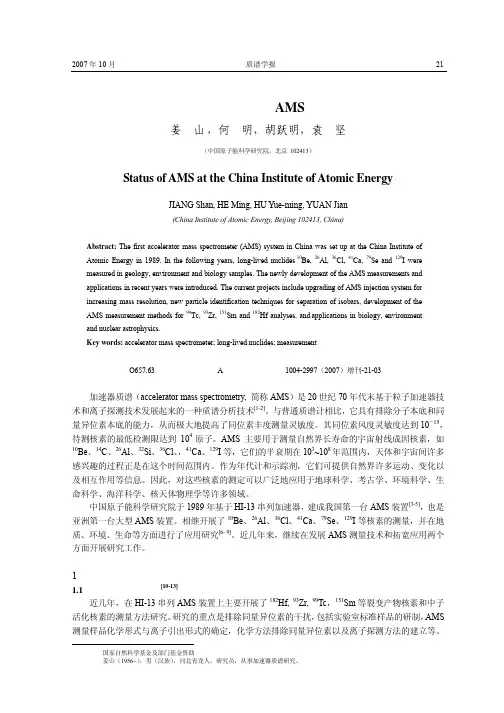

2007年10月质谱学报21中国原子能科学研究院的AMS研究进展姜山，何明，胡跃明，袁坚（中国原子能科学研究院，北京 102413）Status of AMS at the China Institute of Atomic EnergyJIANG Shan, HE Ming, HU Y ue-ming, YUAN Jian(China Institute of Atomic Energy, Beijing 102413, China)Abstract: The first accelerator mass spectrometer (AMS) system in China was set up at the China Institute ofAtomic Energy in 1989. In the following years, long-lived nuclides 10Be, 26Al, 36Cl, 41Ca, 79Se and 129I were measured in geology, environment and biology samples. The newly development of the AMS measurements andapplications in recent years were introduced. The current projects include upgrading of AMS injection system forincreasing mass resolution, new particle identification techniques for separation of isobars, development of theAMS measurement methods for 99Tc, 93Zr, 151Sm and 182Hf analyses, and applications in biology, environmentand nuclear astrophysics.Key words: accelerator mass spectrometer; long-lived nuclides; measurement中图分类号：O657.63 文献标识码：A 文章编号：1004-2997（2007）增刊-21-03加速器质谱（accelerator mass spectrometry, 简称AMS）是20世纪70年代末基于粒子加速器技术和离子探测技术发展起来的一种质谱分析技术[1-2]。

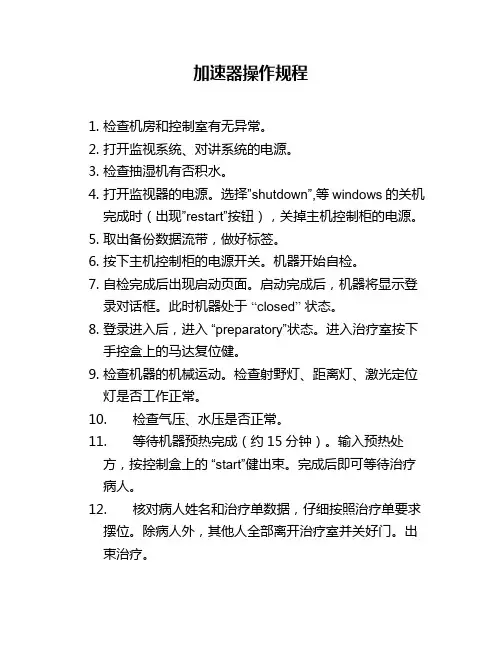

加速器操作规程
加速器操作规程
1.检查机房和控制室有无异常。
2.打开监视系统、对讲系统的电源。
3.检查抽湿机有否积水。
4.打开监视器的电源。
选择”shutdown”,等windows的关机完成时（出现”restart”按钮），关掉主机控制柜的电源。
5.取出备份数据流带，做好标签。
6.按下主机控制柜的电源开关。
机器开始自检。
7.自检完成后出现启动页面。
启动完成后，机器将显示登录对话框。
此时机器处于“closed”状态。
8.登录进入后，进入“preparatory”状态。
进入治疗室按下手控盒上的马达复位健。
9.检查机器的机械运动。
检查射野灯、距离灯、激光定位灯是否工作正常。
10.检查气压、水压是否正常。
11.等待机器预热完成（约15分钟）。
输入预热处方，按控制盒上的“start”健出束。
完成后即可等待治疗病人。
12.核对病人姓名和治疗单数据，仔细按照治疗单要求摆位。
除病人外，其他人全部离开治疗室并关好门。
出束治疗。
13.治疗时，必须通过监视系统观察病人情况。
注意机器仪表和出束声响。
若有异常，应采取终止出束直至紧急停机等措施。
同时报告物理组人员和其他相关人员，并做好纪录。
14.全日治疗结束后，按顺序退出机器。
将备份数据流带放入磁带机，关闭监视器的电源。
15.关闭监视系统、对讲系统的电源。
检查抽湿机是否有积水。
关好各处水、电、门窗，做好交班纪录。
完整word版,例谈几种常见加速器的工作原理
例谈几种常见加速器的工作原理浙江奉化中学 王军明加速器的全称是“带电粒子加速器”,顾名思义，它是利用电磁场加速带电粒子的装置。
带电粒子包括电子、质子、α粒子和各种离子。
加速器将电磁能量转移给带电粒子,使带电粒子速度加快,能量增高。
自1931年首台静电加速器问世以来，这种作为探索原子核结构而发展起来的粒子加速器得到迅速的发展。
加速器类型已增加到20多种。
数量已达五千多台。
按粒子在加速过程中的轨迹和加速原理相结合的分类方法：可分为高压加速器、感应加速器、直线加速器和回旋加速器。
04年高考又把“回旋加速器”列入考试大纲，所以本文结合例题简单谈谈这几类加速器的工作原理。
一、高压加速器高压加速器是利用直流电场加速带电粒子的加速器。
这类加速器结构简单，造价低廉。
例1、串列加速器是用来产生高能离子的装置。
如图（一）中虚线框内为其主体的原理示意图，其中加速管的中部b 处有很高的正电势U,a 、c 两端均有电极接地（电势为零）。
现将速度很低的负一价碳离子从a 端输入，当离子到达b 处时，可被设在b 处的特殊装置将其电子剥离，成为n 价正离子，而不改变其速度大小，这些正n 价碳离子从c 端飞出后进入一与其速度方向垂直的、磁感应强度为B 匀强磁场中，在磁场中做半径为R 的圆周运动，已知碳离子的质量kg m 26100.2-⨯=，v U 5105.7⨯=，,2,50.0==n T B 基元电荷c e 19106.1-⨯=,，求R.解析：设碳离子到达b 处时的速度为1v ,从c 端射出时的速度为2v ，由能量关系得eU mv =2121……①，neU mv mv +=21212221……②，进入磁场后，碳离子做圆周运动，可得Rv m B nev 222=……③ ， 由以上三式可得 e n mU nB R )1(21+=……④ ， 由④式及题给数值可得R=0.75m二、感应加速器例2，电子感应加速器是利用变化磁场产生的电场加速电子的。
粒子加速器
粒子加速器是用人工方法把带电粒子加速到较高能量的装置。
主要组成机构有电子枪/粒子源，真空系统，加速电场系统，引导磁场系统，聚焦系统以及束流的引出机构。
粒子加速器的主要种类：直流高压加速器是最早的加速器。
静电加速器是用机械传送的方式把电荷输送到一个固定电极，通过电荷的积累得到高电压。
Van de Graaff 绝缘传输带；Felici 绝缘圆筒串列静电加速器。
以两级串列静电加速器为例。
两级串联式静电加速器的高压电极处于正电位。
负离子由低电位一端被加速到高压电极，通过电子剥离器成为正离子，又向加速管另一低电位端加速。
倍压加速器利用电路（电容、二极管）对交流电进行整流，使电压倍加而获得直流高压。
由于直流高压加速器存在最高耐压极限，限制了粒子能获得的最高能量。
而利用交变电场可以突破耐压限制。
早期的直线加速器利用高频电压多次加速粒子。
将一系列漂移管中的奇、偶数管分别连接起来通向交流电源的两极，使被加速粒子每次通过漂移管的时间是交变电源周期的1/2，粒子可以被多次加速。
这一方法随着粒子能量增大，漂移管长度会越来越长。
之后有了回旋加速器。
回旋加速器利用与粒子运动轨迹垂直的磁场使带带电粒子做圆周运动，这相当于将直线加速器的轨道弯曲起来。
回旋加速器的原理认为在固定磁场下不同能量的被加速粒子的回旋频率不变。
但根据质能关系，能量提高会引起质量变大，且磁感应强度随半径加大而减小，导致加速过程中粒子的回旋频率变低，与加速场脱离同步。
粒子一般只能加速到25MeV。
等时性回旋加速器通过改变磁极形状，将磁场强度设计成沿半径方向随粒子能量而同步增长，以保持粒子回旋频率不变。
这样粒子能量可以达到上百MeV。
自动稳相原理若加速过程中粒子的频率总等于交变电场的频率，则粒子每次通过加速间隙都会遇到交变电场的同一相位，称为同步相位，具有同步相位的粒子称为同步粒子。
自动稳相原理指出参与加速的粒子不仅有同步粒子，而且有大量的非同步粒子，它们在相位上和能量上与同步粒子有一定的偏离，但只要偏离不超出允许的范围，同样可以获得加速并达到和同步粒子相当的高能量。
