可控硅的应用
scr可控硅在整流电路上的应用
scr可控硅在整流电路上的应用1.引言1.1 概述在整流电路中，可控硅是一种重要的元件。
它具有可控性强、耐压能力高、效率高等优点，因此在电力领域中得到广泛应用。
本文将介绍可控硅的基本原理及其在整流电路中的应用。
可控硅是一种单向导电元件，通过控制其门极电压或电流，可以实现对其导通或截止状态的控制。
由于其具有双向可导电性，可以将交流电信号转换为直流电信号，因此在整流电路中起着重要的作用。
在整流电路中，可控硅通常被用作整流桥电路的主要元件。
整流桥电路主要用于将交流电转换为直流电，常用于电源供给等领域。
可控硅的特性使得它能够控制电流的流动方向，并能够将交流信号转换为单向的直流信号。
可控硅在整流电路中的应用具有很大的优势。
首先，可控硅具有较高的效率和稳定性，可以实现高效的能量转换。
其次，可控硅能够进行迅速的开关控制，可靠地实现交流信号到直流信号的转换。
此外，可控硅的耐压能力较高，能够满足电力系统中的高电压需求。
总之，可控硅在整流电路中具有重要的应用价值。
本文将深入探讨可控硅的基本原理以及其在整流电路中的应用。
同时，还将展望可控硅在电力领域的未来发展，为读者对该领域有一个全面的了解。
1.2 文章结构本文主要讨论了可控硅在整流电路上的应用。
为了更好地组织文章内容，本文将按照以下结构进行论述。
首先，在引言部分，我们会对文章进行概述，介绍可控硅的基本原理和整流电路的应用背景。
并阐明文章的结构和目的，确保读者能够清晰地理解文章的主题和篇章结构。
接下来，在正文部分，我们会详细介绍可控硅的基本原理。
首先，我们将解释可控硅是一种什么样的器件，以及它的工作原理。
然后，我们将重点探讨可控硅在整流电路中的应用。
我们将介绍可控硅在单相和三相整流电路中的作用，并说明它在电力系统中的重要性。
我们还将分析可控硅在整流电路中的优势和限制，并介绍相关的电路拓扑结构和控制策略。
最后，在结论部分，我们将总结可控硅在整流电路上的应用。
我们将回顾本文的主要内容，强调可控硅的优点和局限性，并对其在电力领域的未来发展进行展望。
可控硅参与电路原理的应用
可控硅参与电路原理的应用可控硅的基本原理可控硅（SCR）是一种半导体器件，由一条PNPN的结构组成。
它具有三个电极：主电流电极（Anode）、门电极（Gate）和控制电压引脚（Cathode）。
可控硅工作在三个状态：关断状态、导通状态和封锁状态。
在关断状态下，不传导电流；而在导通状态下，可以通过控制电压引脚的信号来控制电流的通过。
可控硅的应用可控硅在电路中具有广泛的应用，在各种电子设备和电力系统中发挥着重要的作用。
以下是可控硅参与电路原理的几个常见应用案例：1. 电阻调光电路可控硅可以用于调光电路中，通过控制可控硅的触发角度来控制灯光的亮度。
在电路中，可控硅与保持电路和触发电路相结合，通过改变触发角度来改变可控硅的导通时间，从而实现灯光的调光效果。
2. 交流电压调整电路可控硅可以用于调整交流电压的电路中。
通过改变可控硅的触发角度，可以控制交流电压的波形，从而实现对交流电压的调整。
这种电路常见于家用电器中，如电视机、音响等。
3. 直流电机调速电路可控硅可以用于直流电机调速电路中。
在这种电路中，可控硅与直流电机串联，通过改变触发角度来改变可控硅的导通时间，从而控制电机的转速。
这在工业自动化控制系统中特别常见。
4. 交流电压调制电路可控硅可以用于交流电压调制电路中。
在这种电路中，可控硅与调制信号相结合，通过改变可控硅的触发角度来调制交流电压，从而实现对信号的调制。
这在通信设备中广泛应用，如调制解调器、无线电台等。
5. 开关电路可控硅可以用于开关电路中，通过控制触发角度来实现开关电路的切换。
在这种电路中，可控硅相当于一个可控开关，可以控制电流的通断。
这种电路常用于电源开关、电机起动电路等。
6. 正弦波发生器可控硅可以用于正弦波发生器中，通过改变触发角度来控制可控硅的导通时间，从而实现正弦波的生成。
这种电路常用于音频设备和信号发生器中。
7. 电能控制器可控硅可以用于电能控制器中，通过控制可控硅的导通时间来控制电能的输出。
可控硅应用实例
可控硅应用实例可控硅（SCR）是一种电子器件，广泛应用于电力电子领域。
它具有可控性强、耐高压、耐大电流等优点，使得它在各种电力控制系统中得到了广泛的应用。
本文将从不同的应用领域介绍可控硅的应用实例。
一、交流调光可控硅可以通过控制其门极电流来实现对交流电的调光控制。
在家庭照明中，通过连接可控硅和调光电路，可以实现对灯光亮度的调节。
这种调光方式能够减少能源的浪费，延长灯泡的使用寿命，同时也提高了照明的舒适度。
二、交流电压调节可控硅还可以用于交流电压的调节。
在电力系统中，通过控制可控硅的导通角，可以实现对电压的调节。
这种调节方式可以保护电力设备，提高电力质量，同时也可以实现对电力系统的有功功率和无功功率的控制。
三、直流电源可控硅可以用于直流电源的稳压和调节。
在直流电源中，通过控制可控硅的导通角和导通时间，可以实现对输出电压的调节。
这种调节方式可以保证直流电源的稳定性和可靠性，满足不同电子设备对电源电压的需求。
可控硅可以用于电力变频调速系统。
在电机驱动系统中，通过控制可控硅的导通角和导通时间，可以实现对电机转速的调节。
这种调速方式可以提高电机的效率，减少能源的消耗，同时也提高了电机的控制性能。
五、电力电子制动可控硅可以用于电力电子制动系统。
在电动机制动系统中，通过控制可控硅的导通角和导通时间，可以实现对电机制动力矩的控制。
这种制动方式可以实现对电机的快速制动和精确控制，提高了制动系统的性能。
六、电力电子补偿可控硅可以用于电力电子补偿系统。
在电力系统中，通过控制可控硅的导通角和导通时间，可以实现对电流和电压的补偿。
这种补偿方式可以提高电力系统的稳定性和可靠性，改善电力质量，满足不同电力设备对电源的需求。
七、电力电子开关可控硅可以用于电力电子开关系统。
在电力系统中，通过控制可控硅的导通和关断，可以实现对电力系统的开关控制。
这种开关方式可以提高电力系统的可靠性和灵活性，满足不同电力设备对电源的开关需求。
可控硅可以用于电力电子逆变系统。
可控硅在焊机中的应用原理
可控硅在焊机中的应用原理1. 引言焊接是一种常见的金属连接方法，广泛应用于制造业中。
在传统的焊接过程中，常使用电焊机来产生高温来熔化金属，并通过电弧将金属连接在一起。
然而，在电焊机中使用可控硅技术能够提供更精确和可靠的焊接过程。
2. 可控硅的基本原理可控硅是一种半导体器件，常用于控制电能的开关。
它可以控制电流的通断，实现电能的精确调节。
3. 可控硅在焊机中的作用可控硅在焊机中主要扮演两个角色：电流控制和保护。
3.1 电流控制可控硅能够控制电流的通断，通过控制可控硅的触发角，可以精确调节焊机输出的电流大小。
这对于焊接过程中的金属熔化和连接非常重要，因为不同金属在焊接时需要不同的电流。
3.2 保护功能可控硅还能提供焊机的保护功能。
在焊接过程中，如果出现故障或异常情况，可控硅可以迅速切断电流，以保护焊机和操作人员的安全。
这种保护功能对于防止意外事故的发生至关重要。
4. 可控硅在焊机中的应用原理可控硅在焊机中的应用原理主要包括以下几个方面：4.1 控制电流大小可控硅通过调节其触发角来控制电流的通断，从而实现对焊机输出电流大小的精确调节。
通过控制电流大小，可以实现对焊接过程中金属熔化的控制，从而获得理想的焊接效果。
4.2 控制焊接时间可控硅还能够通过控制电流通断的时间来控制焊接时间。
通过精确控制焊接时间，可以确保焊接过程中金属的熔化和连接得以完成，从而获得高质量的焊接接头。
4.3 实现焊接参数的调节可控硅还可以用于实现焊接参数的调节。
通过改变可控硅的触发角和通断时间，可以调节焊接过程中的电流、电压和功率等参数，以适应不同焊接需求。
4.4 提供保护功能可控硅在焊机中还提供了保护功能。
当焊接过程中出现故障或异常情况时，可控硅可以快速切断电流，避免意外事故的发生。
这种保护功能是焊机安全性能的重要保障。
5. 结论可控硅在焊机中的应用原理主要是通过控制电流的通断和调节焊接参数来实现对焊接过程的精确控制。
同时，可控硅还提供了保护功能，确保焊机和操作人员的安全。
单向可控硅应用电路

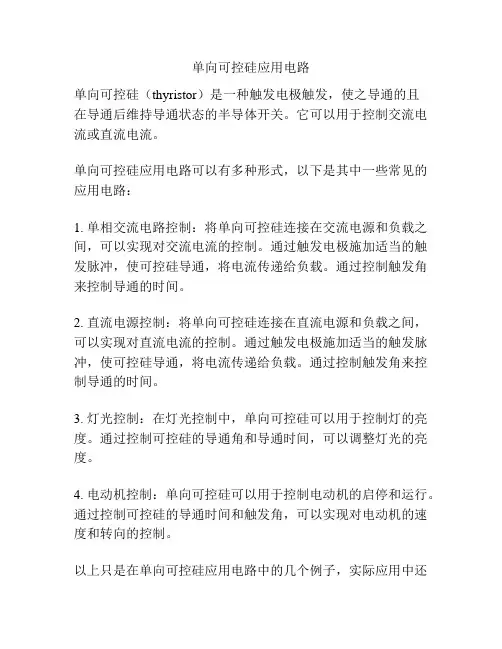

单向可控硅应用电路
单向可控硅（thyristor）是一种触发电极触发，使之导通的且
在导通后维持导通状态的半导体开关。
它可以用于控制交流电流或直流电流。
单向可控硅应用电路可以有多种形式，以下是其中一些常见的应用电路：
1. 单相交流电路控制：将单向可控硅连接在交流电源和负载之间，可以实现对交流电流的控制。
通过触发电极施加适当的触发脉冲，使可控硅导通，将电流传递给负载。
通过控制触发角来控制导通的时间。
2. 直流电源控制：将单向可控硅连接在直流电源和负载之间，可以实现对直流电流的控制。
通过触发电极施加适当的触发脉冲，使可控硅导通，将电流传递给负载。
通过控制触发角来控制导通的时间。
3. 灯光控制：在灯光控制中，单向可控硅可以用于控制灯的亮度。
通过控制可控硅的导通角和导通时间，可以调整灯光的亮度。
4. 电动机控制：单向可控硅可以用于控制电动机的启停和运行。
通过控制可控硅的导通时间和触发角，可以实现对电动机的速度和转向的控制。
以上只是在单向可控硅应用电路中的几个例子，实际应用中还
有更多其他的应用。
这些电路需要根据具体的需求和系统要求进行设计和优化。
可控硅的实际应用

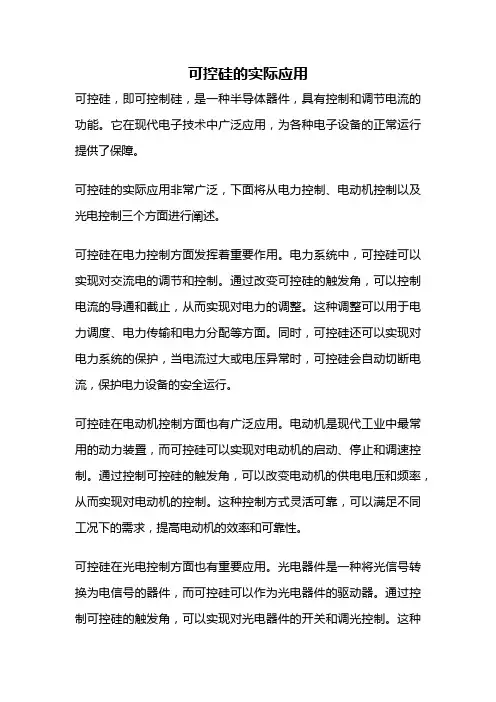

可控硅的实际应用可控硅，即可控制硅，是一种半导体器件，具有控制和调节电流的功能。
它在现代电子技术中广泛应用，为各种电子设备的正常运行提供了保障。
可控硅的实际应用非常广泛，下面将从电力控制、电动机控制以及光电控制三个方面进行阐述。
可控硅在电力控制方面发挥着重要作用。
电力系统中，可控硅可以实现对交流电的调节和控制。
通过改变可控硅的触发角，可以控制电流的导通和截止，从而实现对电力的调整。
这种调整可以用于电力调度、电力传输和电力分配等方面。
同时，可控硅还可以实现对电力系统的保护，当电流过大或电压异常时，可控硅会自动切断电流，保护电力设备的安全运行。
可控硅在电动机控制方面也有广泛应用。
电动机是现代工业中最常用的动力装置，而可控硅可以实现对电动机的启动、停止和调速控制。
通过控制可控硅的触发角，可以改变电动机的供电电压和频率，从而实现对电动机的控制。
这种控制方式灵活可靠，可以满足不同工况下的需求，提高电动机的效率和可靠性。
可控硅在光电控制方面也有重要应用。
光电器件是一种将光信号转换为电信号的器件，而可控硅可以作为光电器件的驱动器。
通过控制可控硅的触发角，可以实现对光电器件的开关和调光控制。
这种光电控制方式被广泛应用于照明系统、光电传感器和光电开关等设备中，为人们提供了更加舒适和智能的生活环境。
除了以上三个方面的应用，可控硅还被广泛应用于电炉控制、电源控制、电压调节器、逆变器等领域。
可控硅具有结构简单、价格低廉、可靠性高、寿命长等优点，因此在各个领域都有重要地位。
总的来说，可控硅的实际应用非常广泛，涉及到电力控制、电动机控制以及光电控制等多个领域。
它不仅提高了电子设备的效率和可靠性，还为人们提供了更加便利和舒适的生活环境。
随着科技的进步和应用的不断拓展，可控硅的应用领域将会更加广阔，为人们的生活带来更多的便利和创新。
可控硅在生活中的应用
可控硅在生活中的应用
1.什么是可控硅
可控硅是一种半导体电子器件，也被称为晶闸管。
它可以控制电路的开关，适用于交流电源，因此在生活中得到了广泛应用。
2.可控硅在电照灯中的应用
电照灯是一种常用的舞台灯光设备，可控硅可以用于控制其亮度和闪烁频率。
随着现代舞台表演的日益复杂，电照灯的应用范围也越来越广，而可控硅的性能稳定可靠，为电照灯的控制提供了关键的保障。
3.可控硅在电子设备中的应用
现代电子设备中采用可控硅进行电源控制和保护，可有效避免因过流或过压而导致电子设备的损坏。
此外，可控硅还可以控制电阻、电感和电容等元件的工作状态，实现精准的电路控制。
4.可控硅在电动汽车中的应用
电动汽车的高效率充电需要智能化的电源控制技术，而可控硅恰好可以提供这种技术支持。
可控硅可以实现电动汽车快速充电，同时可以实现电站之间的能量调度，使电池充电更加智能化。
总的来说，可控硅作为一种重要的半导体器件，在生活中的应用范围非常广泛，其性能稳定可靠，很好地满足了现代电子设备对可靠
性和高效性的要求。
随着科技的不断进步，可控硅在未来的应用前景也将变得更加广泛和深入。
可控硅应用电路举例
可控硅应用电路举例 1. 可控硅应用电路_直流可控硅触发电路：如图G2是一个电视机常用的过压保护电路，当E+电压过高时A点电压也变高，当它高于稳压管DZ的稳压值时DZ道通，可控硅D受触发而道通将E+短路，使保险丝RJ熔断，从而起到过压保护的作用。
2. 可控硅应用电路_相位可控硅触发电路：相位触发电路实际上是交流触发电路的一种，如图G3，这个电路的方法利用是RC回路控制触发信号的相位。
当R值较少时，RC时间常数较少，触发信号的相移A1较少，因此负载获得较大的电功率；当R值较大时，RC时间常数较大，触发信号的相移A2较大，因此负载获得较少的电功率。
这个典型的电功率无级调整电路在日常生活中有很多电气产品中都应用它。
可控硅的3种触发方式：1.强电触发: 采用MOC3061、MOC3021等高压光耦，从可控硅的A极引入触发电压，这种触发不需要其他触发电源，电路非常简单，主要元器件工作在400V强脉冲环境，可靠性最差。
采用触发二极管（DB3）电路与这种结构相似。
2.变压器隔离触发: 这是工业上最常用结构，优点是强弱电隔离触发波形好，缺点是长脉冲触发时变压器体积太大，成本高电路复杂。
元器件工作在100V脉冲环境，可靠性一般。
3.隔离电源直流触发: 图片上的这种触发结构，缺点是功耗较大，发热量大。
优点是强弱隔离触发电流大，低频长脉冲、高频脉冲串等都适用，电路简单成本低，元器件工作在20V脉冲环境。
可靠性好。
这种机构的移相触发器经半年多实际使用(10kw变压器负载，镀铝机蒸发舟加热)，极少出现烧保险丝和烧可控硅现象，原来是采用变压器触发结构，经常烧保险丝，可控硅也有损坏。
以上仅是一己拙见，请大家谈谈各自看法。
４．ＳＣＲ全波整流稳压电源。
上述的半波整流稳压电源，其缺点是电源的低，其纹波也较大。
图５的ＳＣＲ全波整流稳压电源，完全克服了上述的缺点。
该路的输出电压也为１２Ｖ（也可改接成其他电压输出）。
该电路实际是由（上期第一版）图４的两个半波整流和稳压电路组合而成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析可控硅原理及其典型应用摘要从目前电子工业的发展来看，尽管有各种新型的半导体材料不断出现，但是半导体材料中98％仍是硅材料，硅材料仍是集成电路产业的基础，其中可控硅具有体积小、重量轻、功率高、寿命长等优点而得到了广泛的应用。
本文主要通过论述单向可控硅（普通可控硅）、双向可控硅的基本原理、以及其典型应用，以此给读者简单介绍一下可控硅。
关键词：半导体可控硅集成电路Abstract From the current perspective of the development of the electronics industry, in spite of a variety of new semiconductor materials continue to appear, but the semiconductor material is still 98% of the silicon material, silicon material is still the basis of the integrated circuit industry, in which SCR has a small size, weight light, high power, long life and other advantages have been widely used. This paper discusses a one-way through the SCR (general SCR), the basic principles of bi-directional thyristor and application in the commonly used so as to give the reader a brief SCR.Key words: semiconductor silicon integrated circuits一、可控硅元件简介可控硅又叫晶闸管，是半导体晶体闸流管的简称，它是一种用小电流控制大电流开关型半导体器件, 常用的有普通可控硅（又称单向可控硅）和双向可控硅两大类，由于具有体积小、质量轻、效率高、寿命长、耐振、无噪声、使用方便等优点。
因此在很短的时间内引起了国内、外,工、农业生产各部门极大的重视, 被广泛应用到各种生产设备和家用电器上。
按其工作原理大致可以分为四类。
1.整流:把交流电变为大、小可调的直流电。
2.逆变:把直流电变为一定频率的交流电。
3.直流开关:作直流回路开关或直流调压。
4.交流开关:作交流回路开关或交流调压。
按其服务对象来分,可用于工业、农业、国防、交通、运输、矿山、冶金、轻工、化工等部门。
在性能上，可控硅不仅具有单向导电性，而且还具有比硅整流元件（俗称“死硅”）更为可贵的可控性。
它只有导通和关断两种状态。
可控硅的优点很多，例如：以小功率控制大功率，功率放大倍数高达几十万倍；反应极快，在微秒级内开通、关断；无触点运行，无火花、无噪音；效率高，成本低等等。
可控硅的弱点：静态及动态的过载能力较差；容易受干扰而误导通。
下面就单向可控硅和三端双向可控硅这两类可控硅分别做个简单介绍。
二、单向可控硅工作原理首先让我们来认识一下单向可控硅。
它的内部结构示意如图1（a）所示。
由图1（a）可见，单向可控硅由四层半导体P 1N1P2N2组成，中间有3个PN结；J1,J2和J3结，由P3区引出阳极A，N2区引出阴极K，中间的P2区引出控制极（或称为门极）G。
单向可控硅的电路符号如图1（b）所示。
图1 单向可控硅示意图和电路符号（a）结构示意图；（b）电路符号为了理解单向可控硅的工作原理，可以把单向可控硅等效地看成一个PNP型晶体管T 1与一个NPN型晶体管T2组合而成，中间的P2层和N1层半导体为两个晶体管共用，阳极A相当于T1的发射极，阴极K相当于T2的发射极，如图2所示。
图2 单向可控硅的工作原理（a）等效结构；（b）等效电路理解单向可控硅工作原理的关键是了解控制极的作用。
（1）控制极不加电压或加反向电压当控制极悬空或者控制极与阴极之间加反向电压，即UGK ＜0时，必有IG=0.如果在阳极与阴极之间加反向电压，即UAK ＜0,由于T1,T2的发射结J,J2均处于反向偏置，T 1,T2处于截止状态，此时流过单向可控硅中的电流只是J1,J3结的反向饱和电流，IA≈0,单向可控硅处以阻断状态；如果在阳极与阴极之间加正向电压，即UAK ＞0,J2结处于反偏状态，由于IG =0,T2必处于截止状态，此时单向可控硅中的电流只是J2结的反向饱和电流，IA≈0,单向可控硅仍处于阻断状态。
所以，当控制极不加电压或加反向电压时，IG=0,单向可控硅处于阻断状态，具有正、反阻断能力。
（2）控制极加正向电压当控制极与阴极之间加正向电压，即UGK ＞0时，T2的发射结J3处于正向偏置，IG≠0。
如果在阳极与阴极之间加反向电压，即UAK ＜0,由于T1的发射结J1处于反向偏置，T 1处于截止状态，所以单向可控硅处于阻断状态，IA≈0；如果阳极与阴极之间加正向电压，即UAK ＞0,由于T1,T2的发射结J1,J3处于正向偏置，集电结J2处于反向偏置，T 1,T2将处于放大状态。
IG经T2放大后，T2的集电极电流I2C=β2IG, T2的集电极电流又是T1的基极电流，经T1放大，T1集电极电流I1C=β1β2IG,此电流又流入T2的基极进行放大，如此循环，就形成了很强的正反馈，使T1,T2很快进入饱和状态，单向可控硅处于导通状态。
单向可控硅导通后，阳极与阴极之间电压UAK的数值很小，外加电源电压几乎全部降在负载上。
（3）单向可控硅的关断由以上分析可见，当单向可控硅导通后，T2的基极始终有T1的集电极电流I1C流过，而且I1C 的数值要比开始外加的IG大得多，所以即使控制极电压消失，IG=0，仍可依靠管子本身的正反馈作用维持导通。
所以，一旦单向可控硅导通后，控制极将失去控制作用。
单向可控硅导通后，如果想使它重新关断，必须把阳极电流IA减小到使其不能维持正反馈，为此，可将阳极断开或在阳极与阴极之间加反向电压。
综上所述：在单向可控硅阳极与阴极间加正向电压的条件下，如果某时刻在控制极与阴极之间加入正向电压，单向可控硅将由阻断状态转为导通状态，称之为触发导通。
单向可控硅导通后，控制极将失去控制作用，如果要重新关断单向可控硅，必须使其阳极电流小于一定的值IH (称为维持电流)或使阳极与阴极之间电压UAK减小到零。
三、双向可控硅的工作原理双向可控硅亦称为双向晶闸管，其内部是一个N1P1N2P2N3的五层结构，为三端元件，它有三个电极：主电极A1,主电极A2和控制极（或称门极）G,亦为一闸极控制开关。
无论从结构还是特性来看，都可以把它看成是一对反向并联的普通可控硅，其结构、等效电路及符号如图3所示。
图3 双向可控硅的符号、结构和等效电路双向可控硅的基本指控电路如图4所示。
它的主电极A2、A1与控制对象（负载）R L串联，相当于一个无触点开关。
这个开关的“通”或“断”受控制极G上的信号uG（称为触发信号）的控制。
当主电极A2、A1间有电压（u≠0）时，在触发信号uG出现的瞬间，双向可控硅A2、A1间便会导通，相当于开关的闭合状态。
而且一旦导通以后，即使uG喜爱欧式，也能保持导通状态，知道u=0或主电极与负载串联电路中的电流减小到某一值，它才截止。
截止后相当于开关的断开状态。
这样便可以用控制极上的小电流信号去控制主电极回路中的大电流。
图4 双向可控硅的伏安特性曲线一般说来，无论双向可控硅两个主电极A2、A1间电压极性如何，只要在控制极上加一定幅度的正、负脉冲，都能使其导通。
所以i表示主电极中的电流，u表示A2、A1之间的电压，则两者之间的函数关系图像（称为伏安特性曲线）如图4所示。
由该曲线可知，双向可控硅在第Ⅰ象限和第Ⅲ象限具有基本相同的对称性能。
按照主电极上的电压u和控制极上的触发脉冲电压uG的极性，结合伏安特性曲线，双向可控硅可以分为四种触发方式，定义如下：（1）I+触发：在特性曲线第Ⅰ象限（A2为正），控制极相对A1为正的触发。
（2）I-触发：在特性曲线第Ⅰ象限（A2为正），控制极相对A1为负的触发。
（3）Ⅲ+触发：在特性曲线第Ⅲ象限(A2为负)，控制极相对A1为正的触发。
（4）Ⅲ-触发：在特性曲线第Ⅲ象限(A2为负)，控制极相对A1为负的触发。
在这四种触发方式中，I+和Ⅲ-具有较高的灵敏度，是常用的两种触发方式。
在新型电热电动器具控制电路中，加在各双向可控硅控制极上的触发信号由单片微电脑或集成电路输出。
有的输出一个连续的正（或负）电压信号，有的输出一连串与50Hz 正弦交流电源同步的过零触发脉冲。
前者称为电位触发，而后者则称为脉冲触发。
它们的波形分别如图5和图6.图5 图6三、可控硅的几种典型应用1.锁存器电路:图7-1是一种由继电器J、电源(+12V)、开关K1和微动开关K2组成的锁存器电路。
当电源开关K1闭合时,因J回路中的开关K2和其触点J-1是断开的,继电器J 不工作,其触点1-2也未闭合,所以电珠L不亮。
一旦人工触动一下K2,J得电激活,对应的触点J-1、J-2闭合,L 点亮。
此时微动开关K2不再起作用(已自锁)。
要使电珠L熄灭,只有断开电源开关K1便继电器释放,电珠L才会熄灭。
所以该电路具有锁存器(J-1 自锁)的功能。
图7-2 电路是用单向可控硅SCR 代替图7-1中的继电器J,仍可完成图7-1的锁存器功能,即开关K1闭合时,电路不工作,电珠L不亮。
当触动一下微动开关K2时,SCR因电源电压通过R1对门极加电而被触发导通且自锁,L点亮,此时K2不再起作用,要使L熄灭,只有断开K1。
由此可见,图7-2 电路也具有锁存器的功能。
图7-2 与图7-1 虽然都具有锁存器功能,但它们的工作条件仍有区别:(1) 图7-1的锁存功能是利用继电器触点的闭合维持其J线圈和L的电流,但图7-2中,是利用SCR自身导通完成锁存功能。
(2) 图7-1的与控制器件L 完全处于隔离状态,但图7-2中的SCR与L不能隔离。
所以在实际应用电路中,常把图7-1和图7-2电路混合使用,完成所需的锁存器功能。
2.单向可控硅SCR 振荡器:图7-3 电路是利用SCR 的锁存性制作的低频振荡器电路。
图中的扬声器LS(8Ω/0.5W)作为振荡器的负载。
当电路接上电源时,由于电源通过R1 对C1 充电,初始时,C1 电压很低,A、B 端的电位器W的分压不能触发SCR , SCR 不导通。
当C1 充得电压达到一定值时,A、B 端电压升高, SCR被触发而导通。
一旦SCR 导通,电容器C1 通过SCR 和LS 放电,结果A、B 端的电压又下降,当A、B 端电压下降到很低时,又使SCR 截止,一旦SCR 截止,电容器C1 又通过R1 充电,这种充放电过程反复进行形成电路的振荡,此时LS 发出响声。
