电气工程基础之设备工作接地与保护接地PPT课件(36页)
合集下载
电气接地安全ppt课件
5
名词解释
人体接触该两点时所承受的电压称为接触电压； 接地网网孔中心对接地网接地体的最大电位差，称 为最大接触电势，人体接触该两点时所承受的电压， 称为最大接触电压。
地面上水平距离为0.8m 的两点间的电位差， 称为跨步电势。
人体两脚接触该两点时所承受的电压，称为跨 步电压；接地网外的地面上水平距离0.8m 处对接 地网边缘接地体的电位差，称为最大跨步电势；人 体两脚接触该两点时所承受的电压，称为最大跨步 电压。 。
凡本规程未标明为冲击接地电阻的，都是指工 频接地电阻。
4
名词解释
四、接地装置对地电压或接地装置的电位：电 力设备发生接地故障时，其接地部分与大地零电位 点之间的电位差，称为接地装置对地电压或接地装 置的电位。
五、接触电势、接触电压、跨步电势、跨步电 压：
当接地短路电流流过接地装置时，大地表面形成 分布电位，在地面上离设备水平距离为0.8m 处与 沿设备外壳、架构或墙壁离地面的垂直距离1.8m 处两点间的电位差，称为接触电势；
2
名词解释
二、接地、工作接地、保护接地、过电压保护 接地、防静电接地：
电力设备、杆塔或过电压保护装置用接地线与 接地体连接，称为接地。
接地按目的分为四种： 在电力系统中，运行需要的接地(如中性点接地 等)，称为工作接地。 电力设备的金属外壳、钢筋混凝土杆和金属杆
塔，由于绝缘损坏有可能带电，为了防止这种电压 危及人身安全而设的接地，称为保护接地。 过电压保护装置为了消除过电压危险影响而设的接 地，称为过电压保护接地。
3
名词解释
易燃油、天然气贮罐和管道等，为了防止静电 危险影响而设的接地，称为防静电接地。
三、接地电阻：接地体或自然接地体的对地电 阻和接地线电阻的总和，称为接地装置的接地电阻。 接地电阻的数值等于接地装置对地电压与通过接地 体流入地中电流的比值。按通过接地体流入地中冲 击电流求得的接地电阻，称为冲击接地电阻；按通 过接地体流入地中工频电流求得的电阻，称为工频 接地电阻。
名词解释
人体接触该两点时所承受的电压称为接触电压； 接地网网孔中心对接地网接地体的最大电位差，称 为最大接触电势，人体接触该两点时所承受的电压， 称为最大接触电压。
地面上水平距离为0.8m 的两点间的电位差， 称为跨步电势。
人体两脚接触该两点时所承受的电压，称为跨 步电压；接地网外的地面上水平距离0.8m 处对接 地网边缘接地体的电位差，称为最大跨步电势；人 体两脚接触该两点时所承受的电压，称为最大跨步 电压。 。
凡本规程未标明为冲击接地电阻的，都是指工 频接地电阻。
4
名词解释
四、接地装置对地电压或接地装置的电位：电 力设备发生接地故障时，其接地部分与大地零电位 点之间的电位差，称为接地装置对地电压或接地装 置的电位。
五、接触电势、接触电压、跨步电势、跨步电 压：
当接地短路电流流过接地装置时，大地表面形成 分布电位，在地面上离设备水平距离为0.8m 处与 沿设备外壳、架构或墙壁离地面的垂直距离1.8m 处两点间的电位差，称为接触电势；
2
名词解释
二、接地、工作接地、保护接地、过电压保护 接地、防静电接地：
电力设备、杆塔或过电压保护装置用接地线与 接地体连接，称为接地。
接地按目的分为四种： 在电力系统中，运行需要的接地(如中性点接地 等)，称为工作接地。 电力设备的金属外壳、钢筋混凝土杆和金属杆
塔，由于绝缘损坏有可能带电，为了防止这种电压 危及人身安全而设的接地，称为保护接地。 过电压保护装置为了消除过电压危险影响而设的接 地，称为过电压保护接地。
3
名词解释
易燃油、天然气贮罐和管道等，为了防止静电 危险影响而设的接地，称为防静电接地。
三、接地电阻：接地体或自然接地体的对地电 阻和接地线电阻的总和，称为接地装置的接地电阻。 接地电阻的数值等于接地装置对地电压与通过接地 体流入地中电流的比值。按通过接地体流入地中冲 击电流求得的接地电阻，称为冲击接地电阻；按通 过接地体流入地中工频电流求得的电阻，称为工频 接地电阻。
《保护接地原理》课件
《保护接地原理》PPT课 件
保护接地原理是电气工程中的重要概念。本课件将介绍保护接地的定义、作 用以及分类，以及如何实施和应用保护接地。让我们一起深入了解这一领域 的知识。
保护接地的定义和作用
什么是保护接地
保护接地是电气系统中将接地与保护设备连 接起来的特定接地方式。
为什么需要保护接地
保护接地可以确保电气设备的安全运行和人 身安全，减少电气事故和故障的发生。
参考文献
1 相关标准和规范
2 相关论文和资料
从国际电工委员会和国家标准化机构获取 相关标准和规范。
查阅学术论文和相关资料路接地的概念及作 用
电路接地是将电气系统中 的导体与地进行连接，用 于提供电流回路和电气设 备的工作参考。
保护接地的概念及作 用
保护接地是为了防止电气 设备故障引起的电压异常， 保护人身安全和电气系统 的安全运行。
电路接地与保护接地 的区别
电路接地是为了工作正常， 而保护接地是为了防护设 备和人员安全。
根据电气系统特点和安全需求选择合 适的保护接地装置。
保护接地系统的调试
对已经实施的保护接地系统进行调试 和测试，确保正常工作。
保护接地的应用
保护电气设备
保护人身安全
保护接地可以防止电气设备故障导致的电压过高， 延长设备寿命。
保护接地可以减少电击和触电的风险，确保人员 的安全。
结论
保护接地在电气工程中起着重要的作用，它可以保护设备和人员的安全，减 少事故和故障的发生。在实际工程中，我们需要注意选择合适的保护接地装 置，并确保系统的正常运行。
保护接地的分类
直接接地保护
将电气设备直接接地，适用 于低电压系统。
绝缘接地保护
通过电气绝缘层保护设备和 人员，适用于高电压系统。
保护接地原理是电气工程中的重要概念。本课件将介绍保护接地的定义、作 用以及分类，以及如何实施和应用保护接地。让我们一起深入了解这一领域 的知识。
保护接地的定义和作用
什么是保护接地
保护接地是电气系统中将接地与保护设备连 接起来的特定接地方式。
为什么需要保护接地
保护接地可以确保电气设备的安全运行和人 身安全，减少电气事故和故障的发生。
参考文献
1 相关标准和规范
2 相关论文和资料
从国际电工委员会和国家标准化机构获取 相关标准和规范。
查阅学术论文和相关资料路接地的概念及作 用
电路接地是将电气系统中 的导体与地进行连接，用 于提供电流回路和电气设 备的工作参考。
保护接地的概念及作 用
保护接地是为了防止电气 设备故障引起的电压异常， 保护人身安全和电气系统 的安全运行。
电路接地与保护接地 的区别
电路接地是为了工作正常， 而保护接地是为了防护设 备和人员安全。
根据电气系统特点和安全需求选择合 适的保护接地装置。
保护接地系统的调试
对已经实施的保护接地系统进行调试 和测试，确保正常工作。
保护接地的应用
保护电气设备
保护人身安全
保护接地可以防止电气设备故障导致的电压过高， 延长设备寿命。
保护接地可以减少电击和触电的风险，确保人员 的安全。
结论
保护接地在电气工程中起着重要的作用，它可以保护设备和人员的安全，减 少事故和故障的发生。在实际工程中，我们需要注意选择合适的保护接地装 置，并确保系统的正常运行。
保护接地的分类
直接接地保护
将电气设备直接接地，适用 于低电压系统。
绝缘接地保护
通过电气绝缘层保护设备和 人员，适用于高电压系统。
接地与电气安全PPT课件
• （2）为了保证电气设备在正常和事故情况 下可靠的工作而进行的接地称为工作接地，如中 性点直接接地和间接接地以及零线的重复接地、 防雷接地等都是工作接地。
12.1 接地概述
• 3 ．接地的作用
•
防止人身遭受电击、设备和线路遭受损坏、
预防火灾和防止雷击、防止静电损害和保障电
力系统正常运行。
12.2 接地装置
•(2)电缆和架空线引入车间和大型建筑物处。
12.5 电气安全及防护
•1．安全电流
• （1）感知电流
• 引起人体感知的最小电流。感知电流一般不会对人体 造成什么伤害。
• （2）摆脱电流
• 人触电后，尚能靠自身摆脱的最大电流。一般认为人 体的平均摆脱电流为15mA，考虑在各种条件下不致有电击 危险的安全电流，以5mA为宜。
图12.2 对地电压、接触电压和跨步电压
12.2 接地装置
•4．对接地电阻的要求
• 接地电阻是指接地体的散流电阻与接地线和接地体电 阻的总和。
表12.1 接地电阻的允许值
电力装置所在电力系统 1000V以上的中性点接地系统 1000V以上的中性点不接地系统 1000V以下中性点不接地系统 1000V以下中性点直接接地系统
• （3）致命电流
• 在很短的时间内危及人生命的最小电流。当流经人体 的电流达到50mA以上时就会引起心室颤动，有生命危险； 到100mA以上，足以在极短的时间内致人死亡。
12.5 电气安全及防护 电流对人体的影响
电流 通电时间 （mA）
人体反应 交流电源（50Hz）
直流电源
0~0.5
连续 无感觉
12.3 接地电阻的计算和测量
• 不同的电气设备对接地电阻有不同的要求： • （1）大接地短路电流系统R≤0.5Ω • （2）容量在100kVA以上的变压器或发电机 R≤4 Ω • （3）阀型避雷器R≤5 Ω • （4）低压线路金属杆、水泥杆及烟囱的接地 R≤30 Ω • 准确数字参照相关技术规范要求
12.1 接地概述
• 3 ．接地的作用
•
防止人身遭受电击、设备和线路遭受损坏、
预防火灾和防止雷击、防止静电损害和保障电
力系统正常运行。
12.2 接地装置
•(2)电缆和架空线引入车间和大型建筑物处。
12.5 电气安全及防护
•1．安全电流
• （1）感知电流
• 引起人体感知的最小电流。感知电流一般不会对人体 造成什么伤害。
• （2）摆脱电流
• 人触电后，尚能靠自身摆脱的最大电流。一般认为人 体的平均摆脱电流为15mA，考虑在各种条件下不致有电击 危险的安全电流，以5mA为宜。
图12.2 对地电压、接触电压和跨步电压
12.2 接地装置
•4．对接地电阻的要求
• 接地电阻是指接地体的散流电阻与接地线和接地体电 阻的总和。
表12.1 接地电阻的允许值
电力装置所在电力系统 1000V以上的中性点接地系统 1000V以上的中性点不接地系统 1000V以下中性点不接地系统 1000V以下中性点直接接地系统
• （3）致命电流
• 在很短的时间内危及人生命的最小电流。当流经人体 的电流达到50mA以上时就会引起心室颤动，有生命危险； 到100mA以上，足以在极短的时间内致人死亡。
12.5 电气安全及防护 电流对人体的影响
电流 通电时间 （mA）
人体反应 交流电源（50Hz）
直流电源
0~0.5
连续 无感觉
12.3 接地电阻的计算和测量
• 不同的电气设备对接地电阻有不同的要求： • （1）大接地短路电流系统R≤0.5Ω • （2）容量在100kVA以上的变压器或发电机 R≤4 Ω • （3）阀型避雷器R≤5 Ω • （4）低压线路金属杆、水泥杆及烟囱的接地 R≤30 Ω • 准确数字参照相关技术规范要求
设备工作接地和保护接地介绍课件
03
02
优点：能够提高设备的稳定性和可靠性，减 少电磁干扰。
04
保护接地
优点：能够降低触电风险，保护人身安全 和设备安全。
05
06
缺点：可能会增加设备的制造成本和维护 成本，同时需要定期检查接地是否良好。
05
接地系统的维护与检 测
接地系统的定期检测
接地电阻检测
定期检查接地电阻是否符 合标准，确保接地系统正 常工作。
保护接地的实施方式
在设备金属外壳上安 装接地端子或接地极 ，并将其与大地连接 。
在设备安装和维护过 程中，应定期检查接 地状况，确保其有效 性。
确保接地电阻值符合 相关标准要求，以保 证接地效果。
04
工作接地与保护接地 的比较
接地的目的比较
工作接地
确保设备在正常工作时能可靠地与大 地连接，从而提供一个基准电位，使 设备能够正常工作。
06
接地系统的实际应用 案例分析
工厂接地系统的应用案例
工厂接地系统概述
工厂接地系统是为了保障设备和人员的安全，将设备与大地连接，以减少电击 风险。
应用案例
某化工厂的接地系统。该化工厂的接地系统包括工作接地和保护接地，通过接 地电阻、接地体、接地线等组件构成完整的接地系统。该系统能够有效地将雷 电、故障电流等引入大地，保障设备和人员的安全。
对接地系统中的金属部分进行防 腐处理，以提高其使用寿命。
接地系统故障的排查与处理
接地电阻异常
如检测到接地电阻异常，需检查接地极、接地线 等是否正常，如有故障需及时处理。
接触电阻异常
如检测到接触电阻异常，需检查接地导体与设备 之间的连接是否牢固，如有故障需及时处理。
防雷设施故障
设备工作接地和保护接地介绍
人工接地体：兼作接地体用的直接与大地接触的各种 金属构件、金属管道及建筑物的钢筋混凝土基础等。
3.接地线 连接于接地体与电气设备接地部分之间的金属导线。 接地线又分为接地干线、接地支线和接地引下线。 4.接地装置 接地线与接地体合称为接地装置。
第3页/共58页
电力工程基础
第四章 设备工作接地和保护接地
5.接地网
由若干接地体在大地中相互用接地线连接起来的一个 整体，称为接地网。
6.中性点和零点 发电机、变压器、电动机等电器的绕组中以及串联电 源回路中有一点，它与外部各接线端间的电压绝对值 相等，这一点就称为中性点。 当中性点接地时，该点则称为零点。
7.中性线与零线
由中性点引出的导线叫做中性线。 由零点引出的导线叫做零线（又分为工作零线和保护零线）。
第24页/共58页
电力工程基础
第四章 设备工作接地和保护接地
2.消弧线圈的作用
（1）正常工作情况
正常运行时，中性点的对地电压为零，消弧线圈 中没有电流通过。
（2）单相接地故障况（以C相发生接地故障为例） 当系统发生单相接地故障时，中性点的对地电压
等于接地相电压，消弧线圈在中性点电压即作用下， 有一个电感电流通过，此电感电流必定通过接地点 形成回路，接地点的电流为接地电流与电感电流的 相量和。适当选择消弧线圈的匝数，可使接地点的 电流变得很小或等于零，从而消除了接地处的电弧 以及由电弧所产生的危害，消弧线圈也正是由此得 名。
➢ 如果接地电流在5A以下，当电流经过零值时，电弧 就会自然熄灭。
第22页/共58页
电力工程基础
第四章 设备工作接地和保护接地
三、中性点经消弧线圈接地的电力系统
适用范围：按我国有关规程规定，在3~6kV的电力 网中，单相接地故障电流（电容电流）超过以下数 值时，电力系统应装设消弧线圈（用以克服中性点 不接地系统的缺点）： 3~6kV电力网，30A 10kV电力网，20A 35~60kV电力网，10A
3.接地线 连接于接地体与电气设备接地部分之间的金属导线。 接地线又分为接地干线、接地支线和接地引下线。 4.接地装置 接地线与接地体合称为接地装置。
第3页/共58页
电力工程基础
第四章 设备工作接地和保护接地
5.接地网
由若干接地体在大地中相互用接地线连接起来的一个 整体，称为接地网。
6.中性点和零点 发电机、变压器、电动机等电器的绕组中以及串联电 源回路中有一点，它与外部各接线端间的电压绝对值 相等，这一点就称为中性点。 当中性点接地时，该点则称为零点。
7.中性线与零线
由中性点引出的导线叫做中性线。 由零点引出的导线叫做零线（又分为工作零线和保护零线）。
第24页/共58页
电力工程基础
第四章 设备工作接地和保护接地
2.消弧线圈的作用
（1）正常工作情况
正常运行时，中性点的对地电压为零，消弧线圈 中没有电流通过。
（2）单相接地故障况（以C相发生接地故障为例） 当系统发生单相接地故障时，中性点的对地电压
等于接地相电压，消弧线圈在中性点电压即作用下， 有一个电感电流通过，此电感电流必定通过接地点 形成回路，接地点的电流为接地电流与电感电流的 相量和。适当选择消弧线圈的匝数，可使接地点的 电流变得很小或等于零，从而消除了接地处的电弧 以及由电弧所产生的危害，消弧线圈也正是由此得 名。
➢ 如果接地电流在5A以下，当电流经过零值时，电弧 就会自然熄灭。
第22页/共58页
电力工程基础
第四章 设备工作接地和保护接地
三、中性点经消弧线圈接地的电力系统
适用范围：按我国有关规程规定，在3~6kV的电力 网中，单相接地故障电流（电容电流）超过以下数 值时，电力系统应装设消弧线圈（用以克服中性点 不接地系统的缺点）： 3~6kV电力网，30A 10kV电力网，20A 35~60kV电力网，10A
电气设备保护接地技术PPT课件
电网，也适用于采取了其他安全措施（如装设漏电保护器） 的低压电网；保护接零只适用于中性点直接接地的低压电网。
.
0

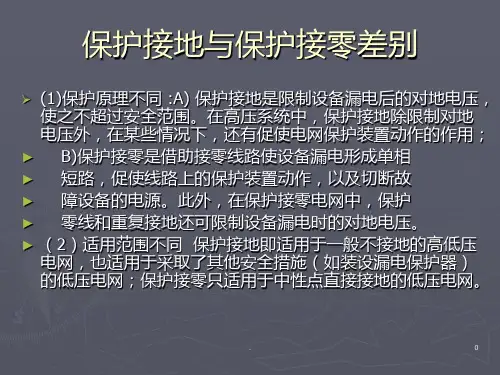

保护接地与保护接零差别
► （3）线路结构不同 如果采取保护接地措施，电网 中可以无工作零线，只设保护接地线；如果采取了 保护接零措施，则必须设工作零线，利用工作零线 作接零保护。保护接零线不应接开关、熔断器，当 在工作零线上装设熔断器等开断电器时，还必须另 装保护接地线或接零线
.
3
接地电阻计算
► 4.配电变压器安装在户外保护接地电阻R≤50/I,最大 不得大于4欧姆(I为单相接地故障电流，有消弧线圈 时为故障点残流）
► 5.配电变压器安装在户内保护接地电阻最大不得大 于4欧姆
► 6.低压配电TT系统中保 护接地电阻R≤50/I,最大不 得大于4欧姆(I为保证保护电器切断故障回路的动作 电流）
线有机械保护不能小于2.5mm2无机械保护时不能小于 4mm2
装置的相线截面 Smm2
保护线最小截面 SPmm2
S≤16
=S
16≤S≤35
=16
S＞35
=S/2
.
5
接地导体颜色
►1）中性导体采用蓝色 ►2）接地导体采用黄绿双色 ►部分接地排使用黑色？
.
6
低压三色
接零保护
.
高压三色 中性线兰色
7
第四章
► 7.低压配电IT系统中保 护接地电阻R≤50/I,最大不 得大于4欧姆(I为相线和外路导电部分间第一次短路 故障电流）
.
4
接地导体（线）截面大小确定
► 1.埋入土壤的接地线的最小截面 ► 有腐蚀保护的：铜 16mm2,钢16mm2 ► 无腐蚀保护的：铜 25mm2,钢50mm2 ► 2.接地保护线最小截面 ► 注意：保护线材料与相线材料相同 ，任何情况下保护
.
0
保护接地与保护接零差别
► （3）线路结构不同 如果采取保护接地措施，电网 中可以无工作零线，只设保护接地线；如果采取了 保护接零措施，则必须设工作零线，利用工作零线 作接零保护。保护接零线不应接开关、熔断器，当 在工作零线上装设熔断器等开断电器时，还必须另 装保护接地线或接零线
.
3
接地电阻计算
► 4.配电变压器安装在户外保护接地电阻R≤50/I,最大 不得大于4欧姆(I为单相接地故障电流，有消弧线圈 时为故障点残流）
► 5.配电变压器安装在户内保护接地电阻最大不得大 于4欧姆
► 6.低压配电TT系统中保 护接地电阻R≤50/I,最大不 得大于4欧姆(I为保证保护电器切断故障回路的动作 电流）
线有机械保护不能小于2.5mm2无机械保护时不能小于 4mm2
装置的相线截面 Smm2
保护线最小截面 SPmm2
S≤16
=S
16≤S≤35
=16
S＞35
=S/2
.
5
接地导体颜色
►1）中性导体采用蓝色 ►2）接地导体采用黄绿双色 ►部分接地排使用黑色？
.
6
低压三色
接零保护
.
高压三色 中性线兰色
7
第四章
► 7.低压配电IT系统中保 护接地电阻R≤50/I,最大不 得大于4欧姆(I为相线和外路导电部分间第一次短路 故障电流）
.
4
接地导体（线）截面大小确定
► 1.埋入土壤的接地线的最小截面 ► 有腐蚀保护的：铜 16mm2,钢16mm2 ► 无腐蚀保护的：铜 25mm2,钢50mm2 ► 2.接地保护线最小截面 ► 注意：保护线材料与相线材料相同 ，任何情况下保护
保护接地介绍 PPT
v 图例
L1
L2
L3
工作零线
N
接 零 线
保护接零（不采用）
❖ 定义 ❖ 不采用情况 ❖ 采用情况 ❖ 实质 ❖ 适用范围 ❖ 存在问题 ❖ 注意事项
v 对三相四线制，如果不采用保护 接零，设备漏电时，人的接触电 压为火线电压，十分危险。人体 触及外壳便造成单相触电事故。
v 图例
保护接零（采用）
❖ 定义 ❖ 不采用情况 ❖ 采用情况 ❖ 实质 ❖ 适用范围 ❖ 存在问题 ❖ 注意事项
v 供电距离不长时，安全可靠。一般用 于不允许停电或者要求严格连续供电 的地方。因为电源中性点不接地，如 果发生单相接地故障，单相漏电电流 很小，不会破坏电源电压的平衡，所 以比中性点接地系统还安全。
v 但是如果供电距 离很长时，电容 不容忽略，危险 性增加
IT系统的安全保护方式
❖ 这种方式是在低压系统容量与范围不大，系 统绝缘良好且分布电容又小，在一处触及带 电部分时通过人体的电流很小的前提下才能 取得保护效果。但由于各种原因(如高压串人 低压、雷电或操作过电压、产生静电等)引起 对地电位升高时，便无法抑制及起到保护作 用，且这种方式也很难长期保证系统会有良 好的绝缘，当单相接地电流不大时，也不容 易检测出来。
M 三相三线制供电系统(中性点不接地系统)采用保护 接地可靠。
M 对三相四线制系统，采用保护接地十分不可靠。一 旦外壳带电时，电流将通过保护接地的接地极、大 地、电源的接地极而回到电源。因为接地极的电阻 值基本相同，则每个接地极电阻上的电压是相电压 的一半。人体触及外壳时，就会触电。所以在三相 四线制系统中的电气设备不推荐采用保护接地，最 好采用保护接零。
(4)线路结构不同。保护接地系统除相线外，只有保护地 线。保护接零系统除相线外，必须有零线和接零保护线；必 要时，保护零线要与工作零线分开；其重要装置也应有地线。
电气设备接地种类以及原理分析课件
CHAPTER 04
电气设备接地案例分析
高压电气设备接地案例
总结词
高压电气设备接地案例主要涉及高压线路和设备的接地，目的是保护人身和设备安全。
详细描述
高压电气设备通常安装在室外或特殊场所，如变电站、输电线路等。为了防止设备损坏 和人身事故，这些设备需要采取接地措施。常见的接地方式包括中性点接地、保护接地 等。在高压电气设备接地案例中，需要考虑接地电阻、接地方式、接地材料等多个因素
CHAPTER 05
电气设备接地安全措施
定期检查接地系统
接地系统是保障电气设备安全运行的重要措施，定期检查接地系统可以及时发现 并解决潜在的安全隐患。
检查内容包括接地线的完好性、接地电阻是否符合标准、连接点是否紧固等，以 确保接地系统能够有效地将电流引入大地，避免设备损坏和人员伤亡。
安装漏电保护装置
电气设备接地种类以及 原理分析课件
CONTENTS 目录
• 电气设备接地种类 • 电气设备接地原理 • 电气设备接地方式 • 电气设备接地案例分析 • 电气设备接地安全措施
CHAPTER 01
电气设备接地种类
工作接地
总结词
为确保电气设备正常运行而进行的接地。
详细描述
工作接地是将电气设备的某一部分通过导体与大地进行连接，以提供一个稳定 的零电位参考点，从而确保电气设备能够正常运行。例如，变压器的中性点接 地。
，以确保安全可靠。
低压电气设备接地案例
总结词
低压电气设备接地案例主要涉及家用电器、 工业控制设备等低压电气设备的接地，目的 是确保设备正常运行和人员安全。
详细描述
低压电气设备在人们日常生活中广泛应用， 如家用电器、工业控制设备等。这些设备在 接地方面需要考虑的问题包括接地电阻、接 地线径、接地连接方式等。在低压电气设备 接地案例中，需要结合具体设备的特点和要 求，选择合适的接地方式和材料，以确保设
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、中性点不接地系统的正常运行
U A A
U B B U C C
负 荷
U 0
U A
IC 0
U C
IC 0
IC 0
U B
Cc Cb Ca
由于正常运行时三相电压是对称的，故三相导线对地电容电流是对称的， 其相量和为零，中性点对地电位为零。
单相
若三相电容不对称时，中性点电压不等于零，会发生中性点位移。 故障
电力工程基础
合肥工业大学 电气与自动化工程学院
合肥工业大学 .电气与自动化工程学院
第四章 设备工作接地与保护接地
4.1 概述 4.2 工作接地 4.3 保护接地 4.4 保护接零
合肥工业大学 .电气与自动化工程学院
第四章 设备工作接地与保护接地
4.1 概述
Ik
接地电流电 位分布曲线
Ik Uk
大地
电压的 3倍。
最大
➢各相间的电压大小和相位仍然不变，三相系统的平衡没有遭到破坏， 优点
可以继续运行一段时间，但不允许长期接地运行。规定不超过2h。
合肥工业大学 .电气与自动化工程学院
1、工作接地
为了保证电气设备在正常或发生故障情况下可靠工作而采取的接地，称为 工作接地。工作接地一般都通过电气设备的中性点来实现，所以称为电力 系统中性点接地。例如，电力变压器或电压互感器的中性点接地就属于工作接地。
工作接地要求的接地电阻为0.5～10欧姆。
2、保护接地
故障
的三相用电设备仍能照常运行。因此系统可以带单相接地故障继
时？
续运行（一般不超过2h），做好停电准备之后再停电排除故障。
合肥工业大学 .电气与自动化工程学院
2、中性点不接地系统的单相接地故障
U A A
U B B U C C
负 荷
U 0
Cc Cb C C
U BC
U B
UA 3UCej150 IcA 3CU Cej60 中性点不接地系统发生单相接地时
合肥工业大学 .电气与自动化工程学院
4、防雷接地
为了防止雷击和过电压对电气设备及人身造成危害，必须将强大的雷电流 安全导入大地，以此为目的的接地称为防雷接地，也称为过电压保护接地。 防雷接地所需要的接地电阻值通常为1～30欧姆。
5、防静电接地
为消除生产过程中产生的静电积累，而设置的接地称为防静电接地。
即升高到相电压的 3 倍。
U A U A U 0 U A ( U C ) U AC 若是发生单相非金属接地（经过一定
U B U B U 0 U B ( U C ) U BC 的障接相触的电电阻压接会地发）生时一，些故变障化相。与非故
单相
当系统发生单相接地故障时，三相之间的线电压仍然对称，用户
为了保证工作人员接触时的人身安全，将一切正常工作时不带电而绝缘损 坏时可能带电的金属部分接地，称为保护接地。保护接地是防止触电事故的
基本技术措施。要求其接地电阻为1～10欧姆。
3、保护接零
在中性点直接接地的低压电力网中，把电气设备的外壳与接地中性线（也 称零线）直接连接，以实现对人身安全的保护作用，称为保护接零（或简 称接零）。它与保护接地相比，能在更多的情况下保证人身安全，防止触 电事故。
UB
3UCej150 IcB 3CU Cej120
的故障电流等于正常运行时每相导 线对地电容电流的三倍。
I k (I c AI c ) B 3C U C e j90 同级电压电缆线路总长度
Ik(loh 3lc 5a)U bN/350
同级电压架空线路总长度
电力网的额定线电压
单相 故障 时？
合肥工业大学 .电气与自动化工程学院
2、中性点不接地系统的单相接地故障
U A A
U B B U C C
负 荷
U 0
Cc Cb Ca
U C
U AC
U A
U C
U BC
U B
在中性点不接地的三相系统中，当发生单相接地故障时：
提高绝 缘水平
➢故障相电压等于零，中性点电压升高为相电压，非故障相电压升高到相
合肥工业大学 .电气与自动化工程学院
4.2 工作接地
一、中性点不接地的电力系统 二、中性点经消弧线圈接地的电力系统 三、中性点直接接地的电力系统 四、中性点经电阻接地的电力系统 五、中性点接地方式的比较与选择
合肥工业大学 .电气与自动化工程学院
4.2 工作接地
星形连接的三相变压器绕组
工作接地也称为电力系统中性点接地。 或发电机绕组的公共点。
时？
合肥工业大学 .电气与自动化工程学院
2、中性点不接地系统的单相接地故障
U A A
U B B U C C
负 荷
U 0
Cc Cb Ca
U C
U AC
U A
U C
U BC
U B
U C U CU 00
U0 UC
中性点电压升高为相电压；另外两 正常相的对地电压的相位差为60度， 其幅值都等于正常运行时的线电压，
1、中性点不接地系统的正常运行
U A A
U B B U C C
负 荷
U 0
U A
IC 0
U C
IC 0
IC 0
U B
Cc Cb Ca
IA c （ U AU 0） jC a IBc （ U BU 0） jC b IC c （ U CU 0） jC c
令 U A U ph , U B 2U ph , U C U ph
电网不对称度
U 0UphCa C a 2 C C bb C cCcUph
当三相电容值相等时，电网不对称
IAcIBcICc0
ej12,02ej240度为零，中性点电压值也为零。
合肥工业大学 .电气与自动化工程学院
一、中性点不接地的电力系统
输电线路与大地之间存在着分布电容，各相有对地电容电流通过，其大 小决定于线路对地的电压和电容。一般各相电容用集中电容C来表示。
A
B
C
依据是发生单相接地故障 时接地故障电流的大小
➢中性点不接地（中性点绝缘） 小电流接地系统
➢中性点经消弧线圈接地
➢中性点直接接地 ➢中性点经电阻接地
大电流接地系统
合肥工业大学 .电气与自动化工程学院
一、中性点不接地的电力系统
输电线路与大地之间存在着分布电容，各相有对地电容电流通过，其大 小决定于线路对地的电压和电容。一般各相电容用集中电容C来表示。
地中电流呈 半球形流散
为了保证电力网或电气设备的正 常运行和工作人员的人身安全， 人为地使电力网及其电气设备的 某一特定地点通过导体与大地作 良好的连接，称为接地。
接地体
距离接地点越近 的电阻越大，反 之则距离越远则 电阻越小。
可以认为在远离接 地点20m以外时， 土壤中便不会再产 生电压降了，即到 达零电位。
