GDL型立式多级管道式离心泵型号及意义
立式多级离心泵型号大全及型号含义
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
今天上海沈泉管道离心泵厂家为大家讲解的内容是立式多级离心泵的型号大全以及型号所代表的意义。
下面就请大家跟着小编一起来看看吧。
多级离心泵是将具有同样功能的两个以上的离心泵集合在一起，流体通道结构上，表现在第一集的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。
而我们所要为大家讲述的是沈泉牌的QDL多级立式管道离心泵、GDL型立式多级管道离心泵、CDL轻型立式多级管道离心泵它们的规格型号等内容。
希望能够以此加深大家对于立式多级离心泵的了解，这样大家在日后的泵选型中，能够避免很多麻烦，从而选择出一款适合自己的泵。
本文中小编只是挑出这三款泵来给大家做简单的讲解。
详细的产品信息可到站内的管道离心泵一栏进行查看。
QDL多级立式管道离心泵：上海品牌厂家沈泉泵阀生产制造的QDL型多级管道离心泵是采用丹麦先进技术制造而成，其还可称为CDL多级管道离心泵，其Z大优点是水力模型设计先进，高效率，高节能。
水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用寿命，避免产生二次污染。
轴封采用耐磨机械密封，无泄漏。
电机采用Y2铅外壳，进口轴承，绝缘等GFG。
泵运转平稳，低噪音，整机质量可靠，外形美观、体积小、重量轻、运输安装方便，是理想的绿色，环保，节能的水泵。
QDL多级立式管道离心泵型号意义：GDL型立式多级管道离心泵：GDL型立式多级管道离心泵是我司在G外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据家BTQ6435-92标准设计制造的新一代产品。
水泵吸入、水泵排出口位于同一直线上。
立式多级离心泵型号意义及结构图
立式多级离心泵型号意义及结构图
上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
一、GDL型立式管道多级离心泵产品概述：
GDL型立式多级管道离心泵是由上海剑泉泵阀经过多年的研究在原来泵型的基础上结合用户的使用后的反响，引进国外先进技术，研究设计的最新泵型。
立式多级管道离心泵具有节能、占地面积小、安装方便、性能稳定、运转平稳,低噪音,安装条件优于DL型泵,可以简便安装于任一段水平管路中间。
完全能满足高层建筑、深井矿等的给排水及消防设施需要,是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型。
卧式多级离心泵广泛应用于锅炉给水，压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。
二、GDL型立式多级管道离心泵型号意义：
三、GDL型立式多级管道离心泵结构图：。
常用水泵型号代号及含义
常用水泵型号代号及含义★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式。
水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。
扬程，用H表示，单位是M。
对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。
对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。
★电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。
由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。
BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。
以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮。
SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。
如48SH-22：48-代表吸入管接头为48英寸，即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。
GDL立式多级离心泵

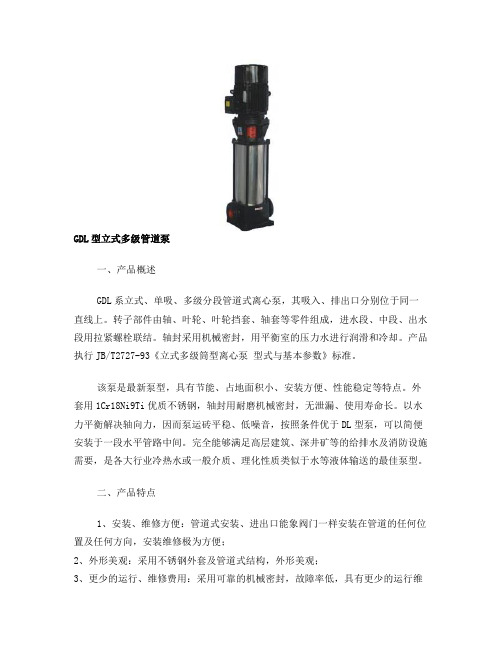

GDL型立式多级管道泵一、产品概述GDL系立式、单吸、多级分段管道式离心泵，其吸入、排出口分别位于同一直线上。
转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。
轴封采用机械密封，用平衡室的压力水进行润滑和冷却。
产品执行JB/T2727-93《立式多级筒型离心泵型式与基本参数》标准。
该泵是最新泵型，具有节能、占地面积小、安装方便、性能稳定等特点。
外套用1Cr18Ni9Ti优质不锈钢，轴封用耐磨机械密封，无泄漏、使用寿命长。
以水力平衡解决轴向力，因而泵运砖平稳、低噪音，按照条件优于DL型泵，可以简便安装于一段水平管路中间。
完全能够满足高层建筑、深井矿等的给排水及消防设施需要，是各大行业冷热水或一般介质、理化性质类似于水等液体输送的最佳泵型。
二、产品特点1、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便；2、外形美观：采用不锈钢外套及管道式结构，外形美观；3、更少的运行、维修费用：采用可靠的机械密封，故障率低，具有更少的运行维修费用；4、成本低：采用高转速电机，使该系列泵具有重量轻，体积小，成本低等特点；5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。
三、引用标准GB699 优质碳素结构钢技术条件GB1220 不锈钢棒GB2100 不锈钢耐酸钢铸件技术条件GB2828 逐批检查计数抽样程序及抽样表GB3216 离心泵、混流泵、轴流泵和漩涡泵试验方法GB3280 不锈钢冷轧钢板GB5659 多级离心泵技术条件GB9112 钢制管法兰类型GB9439 灰铸铁件GB10889 泵的振动测量与评价方法GB10890 泵的噪声测量与评价方法GB/T 13306 标牌GB/T 13384 机电产品包装通用技术条件JB/T 4297 泵产品涂装技术条件JB/T 6435.1 小型多级离心泵型式与基本参数四、技术参数流量：2-300m3/h扬程：5-250m转速：2900r/min口径：φ25-φ150温度范围：0-+95℃工作压力：≤2.5MPa五、工作条件1、本型泵壳输送清水或物理化学性质类似于清水的液体；2、液体温度：-15℃～+120℃3、工作压力：最大工作压力＜2.5MPa，即系统压力=入口压力+闸阀工作时的压力＜2.5MPa；4、输送含腐蚀性介质及热液体时，于订货时提出，以便采用特殊材质满足使用要求。
65GDL24-12x4

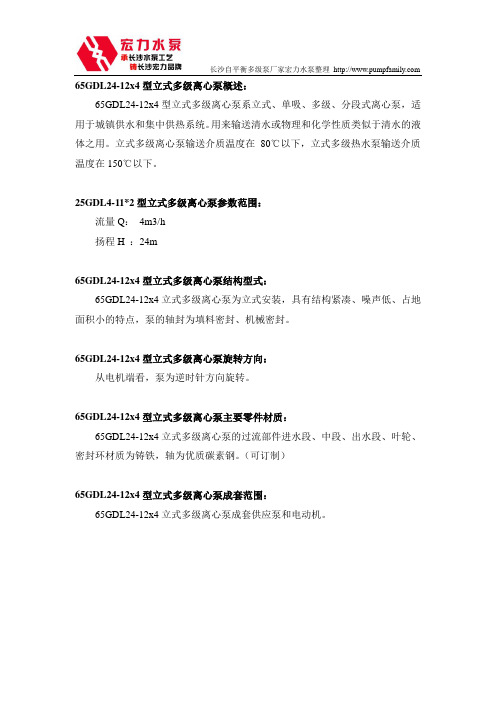

长沙自平衡多级泵厂家宏力水泵整理 65GDL24-12x4型立式多级离心泵概述：
65GDL24-12x4型立式多级离心泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。
用来输送清水或物理和化学性质类似于清水的液体之用。
立式多级离心泵输送介质温度在80℃以下，立式多级热水泵输送介质温度在150℃以下。
25GDL4-11*2型立式多级离心泵参数范围：
流量Q：4m3/h
扬程H ：24m
65GDL24-12x4型立式多级离心泵结构型式：
65GDL24-12x4立式多级离心泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。
65GDL24-12x4型立式多级离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。
65GDL24-12x4型立式多级离心泵主要零件材质：
65GDL24-12x4立式多级离心泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
（可订制）
65GDL24-12x4型立式多级离心泵成套范围：
65GDL24-12x4立式多级离心泵成套供应泵和电动机。
泵的型号含义
常用水泵型号代号及含义常用水泵型号代号DL—--—-—多级立式清水泵BX——-—-——消防固定专用水泵ISG-———--单级立式管道泵IS -—-———-单级卧式清水泵DA1-—-——--多级卧式清水泵QJ--—--——潜水泵泵型号意义:如40LG12－15 40－进出口直径（mm)LG－高层建筑给水泵（高速）12－流量（m3/h）15—单级扬程（M）200QJ20—108/8 200-—-表示机座号200QJ——-潜水电泵20-流量20m3/h 108-—-扬程108M8—-—级数8级水泵的基本构成：电机、联轴器、泵头(体）及机座（卧式).水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。
扬程，用H表示，单位是M。
对清水泵,必需汽蚀余量（M）参数非常重要,特别是用于吸上式供水设备时.对潜水泵，额定电流参数(A)非常重要,特别是用于变频供水设备时。
电机的主要参数：电机功率（KW)，转速（r/min)，额定电压（V）,额定电流（A）水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。
由于水泵的品种繁多，规格不一,所以型号也较紊乱，这里只列出一些常见的水泵型号。
BA型泵单级单吸悬臂式离心泵,流量为4。
5~360米³/时，扬程为8～98米，介质温度在80℃以下。
以8BA——18A为例：8——代表吸入管接头为8英寸；BA——代表单级单吸悬臂式离心泵；18——代表缩小1/10后化为整数的比转数;A—-代表缩小了外径的叶轮。
SH型泵单级双吸泵壳水平中开的卧式离心泵,流量为102~12500米³/时,扬程为9~140米，介质温度小于80℃.如48SH-22：48——代表吸入管接头为48英寸，即入口直径为1。
2米；SH——代表单级双吸泵壳水平中开的卧式离心泵；22—-代表缩小了1/10后化为整数的比转数,即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。
常用水泵型号代号及含义
常用水泵型号代号及含义★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。
水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。
扬程，用H表示，单位是M。
对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。
对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。
★电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。
由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。
BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。
以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮。
SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。
如48SH-22：48-代表吸入管接头为48英寸，即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。
水泵型号及水泵名称里每个型号代表的意义
水泵型号及水泵名称里每个型号代表的意义很多人在购买水泵的时候，由于不能清楚地理解水泵上每个符号代表的意义，有的时候买错了产品也不知道，导致了很多麻烦事情的发生。
今天东瓯泵阀网技术小组通过自己的知识加上互联网的帮助，整理出了这一整套水泵型号说明的文章，希望对您了解水泵型号具有实际的帮助意义。
一、液体泵型号大全1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵二、离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。
单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。
其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。
立式多级管道离心泵型号及参数
立式多级管道离心泵型号及参数————————————————————————————————作者: ————————————————————————————————日期:【GＤL系列立式多级管道离心泵】产品:【GＤL系列立式多级管道离心泵】产品简介：GＤL型立式多级管道离心泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据ＪＢ/ＴQ6４35-９2标准设计制造的新一代产品。
水泵吸入、排出口位于同一直线上。
转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。
轴封采用机械密封,用平衡室的压力水进行润滑和冷却。
是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。
ﻫ产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。
广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
【GDL系列立式多级管道离心泵】型号意义：【GDL系列立式多级管道离心泵】产品特点:１、GDＬ型立式多级离心泵为立式结构,具有占地面积小的特点,泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。
ﻫ２、ＧDＬ型立式多级离心泵口径相同且在同一水平中心线上,无需改变管路结构,可直接安装在管道的任何部们,安装极为方便。
ﻫ 3、电机外加防雨罩可直接置于室外使用,而无需建造泵房，大大节约基建投资。
４、GＤＬ型立式多级离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。
ﻫ 5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。
ﻫ6、高效节能，外形美观。
7、注50口径以上内件铸件成形。
【GDＬ系列立式多级管道离心泵】技术参数:流量:２-160m3／h;扬程:２4-200ｍ;ﻫ功率：1.１-9０ｋw；转速：29０0r/mｉn；ﻫ口径：φ2５-φ１50;ﻫ温度范围：－15－＋1２0℃;ﻫ工作压力:≤２.5Ｍｐa。
GDL(F)型立式多级管道泵的应用与介绍
GDL(F)型立式多级管道泵的应用与介绍
一、概述和用途
GDL（GDLF）型系列多级管道离心泵是在国内外优秀泵型之基础上结合用户要求，并根据JB/TQ6435-92标准设计制造的新一代产品。
本系列泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能像阀门一样安装于管路之中，它同时集中了多级泵之高压、立式泵之占地面积小及管道泵之安装方便的优点。
由于采用优秀的水力模型，所以还具有高效节能，运行平稳等优点，而且轴封采用耐磨机械密封，无泄漏使用寿命长。
GDL型泵适用于高压运行系统中输送清水或物理化学性质的液体，如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。
GDLF型泵采用整体不锈钢(ZG1Cr18Ni9Ti)材质制造，适用于化工、食品、酿造、制药、纺织等行业。
根据用户的要求可定制不锈钢306或316L材质。
二、型号意义
80GDL（F）36-12×5
80-泵进出口直径（mm）
GDL---立式多级管道泵
F---表示整体不锈钢材质
36---设计点流量（m3/h）
12---单级扬程（m）
5----级数5
三、性能范围
扬程：18.4－270m
流量：18－155m3/h
四、工作条件
a) 本型泵可输送清水或物理化学性质类似于清水的液体；
b) 温度范围：-15℃～+120℃；
c) 工作压力：最大压力2.5MPa，即系统压力=入口压力+闭阀工作时的压力<2.5MPa；
d) 周围环境的温度应低于40℃，相对湿度不超过95%；
e) 输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GDL型立式多级管道式离心泵型号及意义
一、GDL型立式多级管道式离心泵产品概述：
GDL型立式多级管道式离心泵是在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB／TQ6435-92标准设计制造的新一代产品。
GDL型立式多级管道式离心泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能象阀门一样安装于管路之中，它同时集中了多级泵之高压，立式泵之占地面积小及管道泵之安装方便的优点，同时由于采用了优秀的水力模型，所以还具有高效节能，运行平稳等优点，且轴封采用耐磨机械密封，无泄漏使用寿命长。
为了能更好地满足用户的要求，本单位还开发了出水口位于上部的GDLS型，其进出口可以不同的相对位置(0°、90°、180°)安装，使用极为方便。
为了使用户能更加安全、可靠的使用该型泵，本单位特别研制了便拆式结构型，它除拥有GDL、GDLS的一切优点外，更为您更换机械密封等易损件提供了更加方便，快捷、省力的途径，使本型泵更无忧运行与维护。
二、GDL型立式多级管道式离心泵技术参数：
流量：2-160m3/h；
扬程：24-200m；
功率：1.1-90kw；
转速：2900r/min；
口径：φ25-φ150；
温度范围：-15-+120℃；
工作压力：≤2.5Mpa。
三、GDL型立式多级管道式离心泵使用条件：
1、立式离心泵输送清水或物理化学性质类似于清水的液体；
2、输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险；
3、最高液体温度不超过120℃；
4、最高工作压力不超过2.5MPa;
5、电源为了3相380V、50HZ。
电压波动在±5%以内;
6、周围环境温度应低于40℃,相对湿度低于95%。
四、GDL型立式多级管道式离心泵产品特点：
1、GDL型立式多级管道式离心泵水力模型先进：效率高，性能范围广。
2、GDL型立式多级管道式离心泵安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。
3、GDL型立式多级管道式离心泵外形美观：采用优质不锈钢外套，外形美观。
4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
5、GDL型立式多级管道式离心泵独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。
6、GDL型立式多级管道式离心泵立式结构，占地面积小。
7、注50口径以上内件铸件成形。
