管道离心泵型号特点及技术参数
GBF耐腐蚀离心泵型号及参数大全

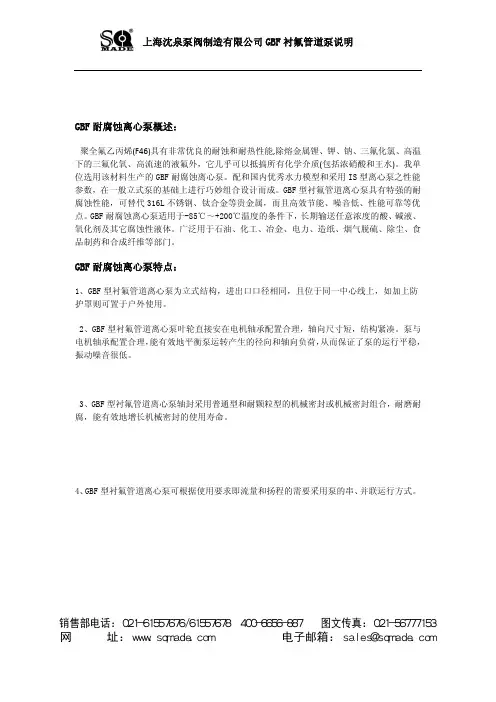

GBF耐腐蚀离心泵概述：聚全氟乙丙烯(F46)具有非常优良的耐蚀和耐热性能,除熔金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外，它几乎可以抵搞所有化学介质(包括浓硝酸和王水)。
我单位选用该材料生产的GBF耐腐蚀离心泵。
配和国内优秀水力模型和采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。
GBF型衬氟管道离心泵具有特强的耐腐蚀性能，可替代316L不锈钢、钛合金等贵金属，而且高效节能、噪音低、性能可靠等优点。
GBF耐腐蚀离心泵适用于-85℃～+200℃温度的条件下，长期输送任意浓度的酸、碱液、氧化剂及其它腐蚀性液体。
广泛用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门。
GBF耐腐蚀离心泵特点：1、GBF型衬氟管道离心泵为立式结构，进出口口径相同，且位于同一中心线上，如加上防护罩则可置于户外使用。
2、GBF型衬氟管道离心泵叶轮直接安在电机轴承配置合理，轴向尺寸短，结构紧凑。
泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
3、GBF型衬氟管道离心泵轴封采用普通型和耐颗粒型的机械密封或机械密封组合，耐磨耐腐，能有效地增长机械密封的使用寿命。
4、GBF型衬氟管道离心泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
销售部电话：０２１－６１５５７６７６／６１５５７６７８ ４００－６６５６－８８７ 图文传真：０２１－５６７７７１５３网 址：ｗｗｗ．ｓｑｍａｄｅ．ｃｏｍ 电子邮箱：ｓａｌｅｓ＠ｓｑｍａｄｅ．ｃｏｍGBF耐腐蚀离心泵性能参数表：型 号流 量扬 程转 速功率m3/h m r/min KWGBF25-12542029000.75/1.1 GBF25-125A 3.62029000.55/0.75 GBF25-1604322900 1.5/2.2 GBF25-160A 3.7322900 1.1/1.5 GBF40-125 6.3202900 1.1/1.5 GBF40-125A 5.61629000.75/1.1 GBF40-160 6.3322900 2.2/3 GBF40-160A 5.9282900 2.2 GBF40-200 6.35029004/5.5 GBF40-200A 5.94429004 GBF50-12512.5202900 1.5/2.2 GBF50-125A11162900 1.1/1.5 GBF50-16012.53229003/4 GBF50-160A11.7282900 2.2/3 GBF50-20012.5502900 5.5/7.5 GBF50-200A11.74429004/5.5 GBF65-125252029003/4 GBF65-125A22.3162900 2.2/3 GBF65-160253229004/5.5 GBF65-160A23.42829004/5.5 GBF65-200255029007.5/11 GBF65-200A23.54429007.5/11 GBF80-12550202900 5.5/7.5 GBF耐腐蚀离心泵型号：GBF80-125A451629004/5.5 GBF80-160503229007.5/11 GBF80-160A46.72829007.5/11 GBF80-2005050290015/18.5 GBF80-200A4744290011/15 GBF100-12510020290011/15 GBF100-125A891629007.5/11 GBF100-16010032290015/18.5 GBF100-160A93.528290011/15 GBF100-20010050290022/30 GBF100-200A93.544290018.5/22 GBF125-12516020290015/18.5 GBF125-125A14316290011/15 GBF125-16016032290022/30 GBF125-160A150********.5/22 GBF150-12516020290015/18.5 GBF150-125A150********/15 GBF150-16016032290022/30 GBF150-160A150********.5/22衬氟管道泵安装说明：1、安装前应检查机组坚固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
ISG型立式管道离心泵选型参数表
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
ISG单级单吸立式管道离心泵是在一般的立式泵基础上进行巧妙结合设计出来的泵，而用户若是能够掌握ISG型立式管道泵选型参数表，那么对于日后的选择泵中会有很大的帮助，为此上海沈泉立式管道离心泵厂家为大家整理出了以下内容。
ISG型立式管道离心泵选型参数表：
用户可根据此表选型确定型号，如有特殊情况可咨询我公司技术人员。
水泵型号及技术参数大全

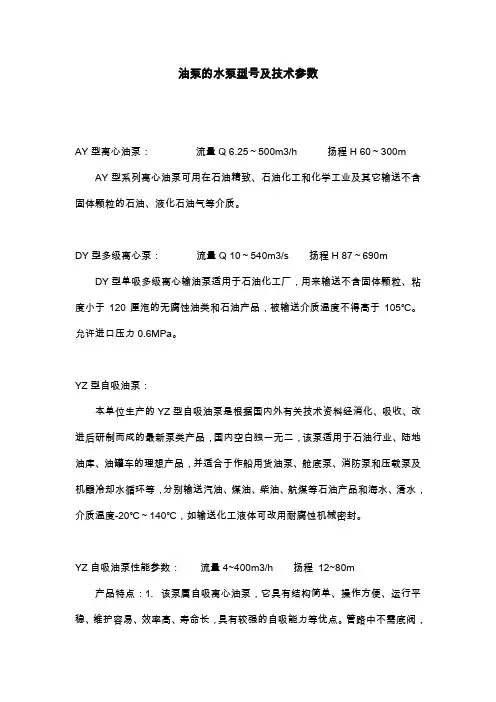

油泵的水泵型号及技术参数AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。
DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。
允许进口压力0.6MPa。
YZ型自吸油泵：本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。
YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m产品特点：1.该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。
管路中不需底阀，工作前只需保证泵体内储有定量引油即可。
用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
2.该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。
IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。
ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。
离心泵型号及参数大全
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
离心泵是一种拥有着体积小、操作简单、寿命长等优点的水泵。
是目前大多数水利工程工业生产中经常使用到的泵型，可见其应用之广泛。
并且离心泵的种类十分之多，根据使用场景和工作原理可分为多个种类，如：管道离心泵自吸离心泵、磁力离心泵等等。
而用户若是能够了解离心泵的型号及参数等内容，那无疑是非常有帮助的，这可以帮助用户在选型的时候更有针对性，从而选择出合适的水泵。
为此，大J就请来看看上海沈泉管道离心泵厂整理出的一下内容吧。
不过，鉴于离心泵型号种类之多，且就本文的篇幅而言，也是不好讲完的，故厂家就以沈泉牌热销的管道离心泵来讲解。
若用户想要了解其他泵类的型号参数，可通过站内产品中心一栏进行查看。
管道离心泵：这是一种应用在管道上增压循环输送水的泵，在应用在十分广泛，并且叫法也不同，有叫管道增压泵的，也有叫管道循环泵的，总之就是一种管道式的离心水泵。
该泵的基本构造是由六部分组成的，分别是叶轮，泵体，泵轴，轴承，密封环，填料函。
且该泵在结构上还分为立式和卧式。
如：isg立式管道离心泵、isw卧式管道离心泵。
该泵在输送介质上是供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。
离心泵的工作原理是：离心泵所以能把水送出去是由于离心力的作用。
水泵在工作前，泵体和进水管必须灌满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。
水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。
这样循环不已，就可以实现连续抽水。
管道离心泵适用范围及参数
管道离心泵适用范围及参数一、管道离心泵产品概述：1、ISW清水泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高增建筑增压泵送水、园林喷灌、消防泵增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
2、ISWR热水泵，广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
3、ISWH化工泵，供输送不含固体颗粒，具有腐蚀性。
粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度为-20℃～+120℃。
4、ISWB管道油泵，供输送汽油、煤油、柴油泵等油类产品或易燃、易爆液体，被输送介质温度为-20℃～120℃。
5、ISWH型不锈钢防爆化工离心泵，适用于输送易燃性化工液体。
6、ISWD低转速泵，适应要求环境噪声很低的场合，使用温度T≤120℃。
二、管道离心泵产品特点：运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：管道离心泵选用不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
三、管道离心泵型号意义：例如：ISW80-160(I)AISW-清水泵ISWR-热水泵ISWH-化工泵ISWB-管道油泵ISWD-低转速离心泵80-泵进、出口公称直径(mm) 160-叶轮名义直径(mm)I-流量分类A-叶轮经第一次切割。
管道离心泵技术规格书
管道离心泵技术规格书一、项目简介及使用地点城郊煤矿根据生产需要，计划在地面选煤厂、锅炉房、污水处理等地点使用一批管道泵、清水泵、排污泵等。
为保证购进设备满足现场使用，特提出相关技术要求。
使用地点：城郊煤矿。
二、货物名称及供货范围三、主要部件（或产品）配置要求1、水泵主要零件材质选用具有较强的抗腐蚀能力，采用不锈钢或者球墨铸铁QT600-7。
2、外露紧固件：材料的性能不低于2Cr13。
3、设备的金属结构表面都使用喷涂工艺进行防锈处理。
4、铭牌固定牢固，不易脱落。
5、电泵的平均无故障运行时间2000h。
6、噪音低于85分贝。
7、中标厂家需来矿确定出水口法兰尺寸及连接螺栓孔规格及数量，根据我矿现用使用要求供货。
四、设计、生产、制造、安装、检验检测所需资质文件具有生产许可证、产品技术鉴定证书、说明书、检验报告及合格证等证书，煤安设备必须提供煤安证书，防爆设备必须提供防爆合格证，在交货时提供。
五、货物使用环境及范围1、使用地点海拔高度+1800m左右。
2、介质中的PH值在4-10的范围内。
3、环境工作温度0-40℃。
4、水中含固体杂质的体积比为0.1%。
六、货物适用标准泵产品应遵守下述（但不限于）标准、规范和规定（最新版）：符合《煤矿机电设备完好标准》规定。
1、《离心泵技术条件Ⅲ类》 GB/T 5657-2013。
2、《离心泵、混流泵、轴流泵和旋涡泵试验方法》 GB/T3216。
3、《水泵流量的测定方法》 GB/T3214-91。
4、《泵的振动测量与评价方法》 JB/T8097-99。
5、《泵的噪声测量与评价方法》 JB/T8098-99。
6、《泵可靠性测定实验》JB/T6881-93。
6、《泵用灰铸铁件》 JB/T6880.1。
8、《泵用铸钢件》 JB/T6880.2。
9、《机械密封产品验收技术条件》 JB/T4127.3 。
10、《钢制管法兰、垫片、紧固件》 HG20615-97 。
11、电动机外壳应能承受GB 3836.1-2000 中23.4.3.1的冲击试验。
水泵型号及技术参数
/ 14 90×130 60×110
2.8 16 34 4.0 15 42 5.2 13.5 41
26 23 41 2.3 0.55 0 0 5 60 25 115 85 4-φ14 14 80×110 50×80
2.8 20.6 28 4.0 20 36 5.2 18 35
2.3 0.75 26 23 43 75 25 115 85 4-φ14 14 80×110 50×80 005
2.3 0.75 28 23 44 85 40 150 110 4-φ18 14 100×150 70×115 005
2.3
2.2
32 0
150 110 4-φ18 14 100×150
70×115
32 27 48 2.3 1.5 0 0 5 90 40 150 110 4-φ18 14 100×150 70×115
性能参数 与 外形和安装尺寸表 (n=2900rpm)
流量 扬程 效率 必需汽蚀 电机
外形与安装尺寸
m3/h (m) (%) 余量(m) (KW) L B H A DN D Dk n-φd d1 C1×B1 C2×B2
1.1 8.5 26 1.5 8.0 34 2.0 7.0 34
2.3 0.18 18 16 34 40 G1/2 / / 000
型号意义
I S G 100 — 160 （ I ）A（ B、C ）
叶轮经第一（二、三）次切割 流量分类 叶轮名义直径（㎜） 泵进出口直径（㎜） 泵类别： ISG 为清水型
IRG 为热水型 IHG 为化工型 YG 为油泵型 GRG 为高温型
1
泵结构图
1 2 3 4 5 6 7 8 9 10
1. 泵体 2. 丝堵 3. 叶轮 4. 螺栓 5. 机械密封 6. 挡水圈 7. 泵盖 8. O型圈 9.放气阀 10电机
立式管道离心泵型号及参数
立式管道离心泵型号及参数1.XBD-L立式单级单吸消防泵型号：XBD-L参数：-流量范围：2-1900m³/h-扬程范围：5-200m- 泵进口直径：50-300mm- 泵出口直径：32-150mmXBD-L型立式单级单吸消防泵适用于输送清水及物理化学性质类似于清水的液体。
该泵具有结构紧凑、占地面积小、噪音低、可靠性高等特点，可广泛应用于消防系统中。
2.ISG型立式管道离心泵型号：ISG参数：-流量范围：1-1200m³/h-扬程范围：5-125m- 泵进口直径：40-150mm- 泵出口直径：25-125mmISG型立式管道离心泵适用于输送清水及物理化学性质类似于清水的液体。
该泵结构紧凑、外型美观、噪音低、使用寿命长，广泛用于工农业生产、城市供水、园林喷灌和消防水系统。
3.ISR型立式热水循环泵型号：ISR参数：-流量范围：5-400m³/h-扬程范围：15-125m- 泵进口直径：40-200mm- 泵出口直径：25-150mmISR型立式热水循环泵适用于输送温度不超过150℃的液体。
该泵结构紧凑、外型美观、运行可靠，广泛应用于石油化工、造纸、清洗、高炉循环水等行业中。
4.DL型立式多级长轴泵型号：DL参数：-流量范围：6-450m³/h-扬程范围：33-299m- 泵进口直径：50-150mm- 泵出口直径：32-100mmDL型立式多级长轴泵适用于输送清水及其它类似液体。
该泵结构紧凑、占地面积小、噪音低、使用寿命长，可广泛应用于工业和民用建筑领域。
以上是几种常见的立式管道离心泵型号及其参数。
不同型号的泵适用于不同的场合和液体输送需求。
选择适合的泵型号及参数，能够提高泵的性能和工作效率，满足用户需求。
