《数字电路与逻辑设计》试题1参考答案一．填空题(10)1．2048 ×8位的RAM有10根地址线，8根数据线。
2．二进制数A=(1011010）2，B=(101111）2，求：A＋B＝(10001001)2；A一B＝( 101011 )23．时序逻辑电路的输出不仅取决于电路．输入信号的状态，而且还与电路原来的状态有关。
4．二硅极管具有单向导通的特性，它的正向导通电压为0.7V。
5．n变量的逻辑函数有2n个最小项，任意两个最小项的乘积为0。
二．选择题(10)1．当晶体三极管b时处于导通状态。
a.发射结和集电结均属于反向偏置；b.发射结正向偏置，集电结反向偏置；c.发射结和集电给均属于正向偏置2．与晶体三极管相比，MOS管具有的特点是a,c,d。
a.输入电阻高；b.受温度影响大；c.便于集成；d.电压控制元件；e.极间电容影响小3．欲将二进制代码翻译成输出信号选用b，欲将输入信号编成二进制代码选用a，欲将数字系统中多条传输线上的不同数字信号按需要选择一个送到公共数据线上选用c，欲实现两个相同位二进制数和低位进位数的相加运算选用e。
a.编码器；b.译码器；c.多路选择器；d.数值比较器；e.加法器；f.触发器；ｇ.计数器；h.寄存器4．在逻辑函数的卡诺图化简中，若被合并(画圈所包含)的最小项个数越多，则说明化简后c。
a.乘积项个数越少；b.实现该功能的门电路少；c.该乘积项含因子少5．逻辑函数Y=A B C+A+B+C的最简与或形式为1。
a. 已是最简与或形式；b. 0 ；c. 1 ；d. B+C三．简答题答案；1．简述用TTL与非门、或非门、异或门实现反相器功能．多余输入端的连接方法。
TTL与非门的余输入端应接高电平，或非门的余输入端应接低电平，异或门实现反相器功能是应将余输入端和输入信号并在一起。
2．举例说明什么叫竞争冒险－现象。
门电路两个输入信号同时向相反的逻辑电平跳变，比如一个从1变为0，另一个从0变为1时，所出现的可能出现尖峰脉冲的现象称为竞争－冒险。
数字电路及逻辑设计复习题
B
&
&
FB
&
≥1
F
C
&
C
&
（C）
（D）
17. 维持阻塞Ｄ触发器电路中，当ＣＰ脉冲升沿过后，输入信号Ｄ改变，则其输出状态 ______。
(Ａ) 不变； (Ｂ) 不定； (Ｃ) 随Ｄ而变
18. 要实现图中各 TTL 门电路输出端所示的逻辑关系,各电路的接法正确的有 ______________。
A B 悬空
)2。
16. 用与非门实现逻辑函数 Z=AB+AC 时，逻辑表达式应写成__________。
真值表
C 00001111 D1 0 0 1 1 0 0 1 1 D2 0 1 0 1 0 1 0 1 F1 F2 17. 填写如图 TTL 电路的真值表。
D1
&
&
F2
D2
EN F1
C
18. 用代数法可把逻辑函数 Z = AB + ABD + AC + BCD 化简为___________。
相异点
模拟多路转换器
数字多路转换器
11. 凡是使电流IL流入反相器的负载，叫做________，使IL从反相器流出的负载，叫做 ________。
数字电路与逻辑设计
第 6 页 共 24 页
数字电路与逻辑设计复习题（共 137 题）
12. 基本ＲＳ、同步ＲＳ、主从ＪＫ和维持阻塞Ｄ四种不同结构的触发器中，可以作计 数器和移位寄存器的有____________________。
| U REF | _____； (2)计数器的位长Ｎ_____。
(Ａ)无关 (Ｂ)成正比 (Ｃ)成反比 (Ｄ)有关，但无确定的比例关系。 5. 某译码电路需要有四种不同的输出状态，那么输入信号至少应有______个。

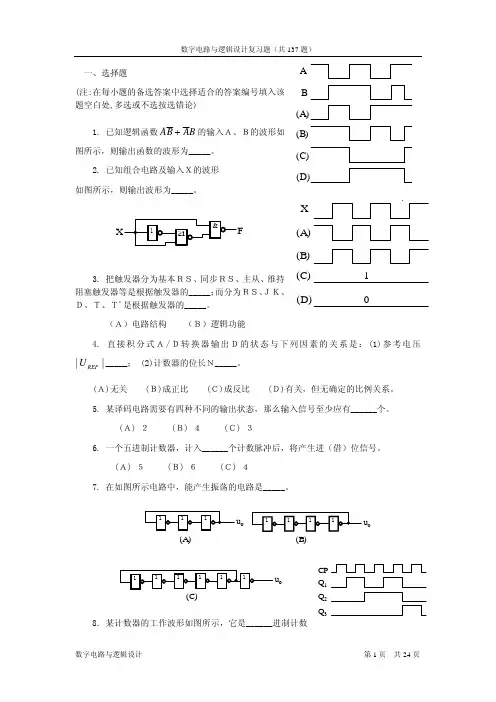

(完整版)数字电路与逻辑设计试题与答案,推荐文档
数字电路与逻辑设计(1)班级 学号 姓名 成绩一．单项选择题（每题1分，共10分）1．表示任意两位无符号十进制数需要（ ）二进制数。
A ．6B ．7C ．8D ．9 2．余3码10001000对应的2421码为（ ）。
A ．01010101 B.10000101 C.10111011 D.111010113．补码1．1000的真值是（ ）。
A ． +1.0111 B. -1.0111 C. -0.1001 D. -0. 10004．标准或-与式是由（ ）构成的逻辑表达式。
A ．与项相或 B. 最小项相或 C. 最大项相与 D.或项相与5.根据反演规则，()()E DE C C A F ++⋅+=的反函数为（ ）。
A. E )]E D (C C [A F ⋅++=B. E)E D (C C A F ⋅++=C. E )E D C C A (F ⋅++= D. E)(D A F ⋅++=E C C 6．下列四种类型的逻辑门中，可以用（ ）实现三种基本运算。
A. 与门B. 或门C. 非门D. 与非门7． 将D 触发器改造成T 触发器，图1所示电路中的虚线框内应是（ ）。
图1A. 或非门B. 与非门C. 异或门D. 同或门8．实现两个四位二进制数相乘的组合电路，应有（ ）个输出函数。
A ． 8 B. 9 C. 10 D. 11 9．要使JK 触发器在时钟作用下的次态与现态相反，JK 端取值应为（ ）。
A ．JK=00 B. JK=01 C. JK=10 D. JK=11 10．设计一个四位二进制码的奇偶位发生器（假定采用偶检验码），需要（ ）个异或门。
A ．2 B. 3 C. 4 D. 5二．判断题（判断各题正误，正确的在括号内记“∨”,错误的在括号内记“×”,并在划线处改正。
每题2分，共10分）1．原码和补码均可实现将减法运算转化为加法运算。
（ ）2．逻辑函数7),M(1,3,4,6,C)B,F(A,∏=则m(0,2,5)C)B,(A,F ∑=。
专科《数字电路与逻辑设计》_试卷_答案
专科《数字电路与逻辑设计》一、（共75题,共150分）1. 多少个二进制数字可以组成一位十六进制数字?（）（2分）A.2B.3C.4D.5.标准答案：C2. 二进制数(1111101.0101)2转换为八进制为:（）（2分）A.037.25B.175.24C.125.3l25D.761.2.标准答案：B3. 十进制数9的8421码为（）。
（2分）A.1000B.1011C.1001D.1010.标准答案：C4. 二进制数?0.1011的原码是（）。
（2分）A.1.1011B.0.1011C.1.0100D.1.0101.标准答案：A5. 逻辑函数=（）。
（2分）A.A+ B+ CB.C.1D.0.标准答案：C6. 逻辑函数的F（A,B,C）=的标准与或式为（）。
（2分）A.B.C.D..标准答案：D7. 与逻辑函数F ＝相等的函数为（）。
（2分）A.ABB.C.D.AB+C.标准答案：D 8. 逻辑函数的反函数为（）（2分）A.B.C.D..标准答案：B9. 在下列三个逻辑函数表达式中,哪一个是最小项表达式？（）（2分）A.B.C.D..标准答案：A10. 逻辑函数式F ＝等于（）。
（2分）A.0B.1C.AD..标准答案：B11. 下列几种TTL电路中,输出端可实现线与功能的电路是（）。
（2分）A.或非门B.与非门C.异或门D.OC门.标准答案：D12. 典型的TTL与非门电路使用的电源电压为（）。
（2分）A.5 VB.3.6 VC.0.35 VD.3—18 V.标准答案：A13. 基本RS触发器在正常工作时,它的约束条件是,则它不允许输入S和R 的取值分别为（）。
（2分）A.0,0B.0,1C.1,0D.1,1.标准答案：D14. 若JK触发器的J＝0,K＝0,在CLK触发后,输出Q的状态为( )。
（2分）A.0B.1C.不变D.与前一状态Q反相.标准答案：C15. 主从型JK 触发器的特性方程( )。
数字逻辑电路设计与测试
数字逻辑电路设计与测试（答案见尾页）一、选择题1. 数字逻辑电路设计的基本步骤包括哪些？A. 设计原理图B. 仿真验证C. 制作电路板D. 调试与优化2. 在设计数字逻辑电路时，选择适当的门电路是至关重要的。
以下哪种门电路最适合用于实现算术运算？A. 或门B. 与门C. 异或门D. 加法器门（如半加器、全加器）3. 设计数字逻辑电路时，如何确保电路的可靠性和稳定性？A. 使用高品质的电子元器件B. 优化电路布局C. 增加冗余设计D. 所有选项都重要4. 在数字逻辑电路测试中，常用的测试方法有哪些？A. 功能测试B. 性能测试C. 空间测试D. 时间测试5. 以下哪种数字逻辑电路能够实现异或运算？A. 与门B. 或门C. 异或门D. 加法器门6. 在数字逻辑电路设计中，如何处理竞争冒险现象？A. 添加滤波器B. 增加延迟C. 使用缓冲器D. 重新设计电路7. 数字逻辑电路中的时序要求是指什么？A. 电路的输出信号到达指定电压水平所需的时间B. 电路的输入信号改变状态所需的时间C. 电路的时钟信号周期D. 电路的功耗8. 在数字逻辑电路设计中，如何降低功耗？A. 减少门的数量B. 使用低功耗门电路C. 增加电路的复杂度D. 提高工作频率9. 在数字逻辑电路测试中，如何验证电路的正确性？A. 使用仿真软件进行虚拟测试B. 进行实际硬件测试C. 检查电路的文档和设计规格书D. 以上都是10. 在数字逻辑电路设计中，如何考虑电路的可扩展性？A. 设计模块化、可互换的组件B. 尽量减少组件的数量C. 采用高度集成的方案D. 以上都是11. 在数字逻辑电路设计中，哪种电路结构最适合实现复杂的时序逻辑？A. 组合逻辑电路B. 时序逻辑电路C. 状态机电路D. 计数器电路12. 在数字逻辑电路测试中，常用的测试方法有：A. 功能测试B. 性能测试C. 兼容性测试D. 稳定性测试正确答案：A, B, C, D13. 下列哪种器件是组合逻辑电路中的基本单元？A. 触发器B. 计数器C. 编码器D. 解码器14. 时序逻辑电路的设计通常涉及以下哪些步骤？A. 确定状态转移图B. 选择合适的触发器类型C. 进行电路设计D. 进行电路调试和优化正确答案：A, B, C, D15. 在数字逻辑电路中，以下哪个选项不是常见的时序逻辑电路？A. 移位寄存器B. 计数器C. 译码器D. 异或门16. 为了测试数字逻辑电路的可靠性，通常会进行哪种测试？A. 功能测试B. 性能测试C. 冗余测试D. 可靠性测试17. 在数字逻辑电路设计中，如何确保电路具有良好的抗干扰能力？A. 使用高质量的材料B. 增加电路的复杂度C. 采用合理的布局布线策略D. 提高电源电压18. 下列关于组合逻辑电路和时序逻辑电路的描述，哪一个是正确的？A. 组合逻辑电路的输出与输入之间存在一对一的对应关系。
《数字电路与逻辑设计》试题及答案

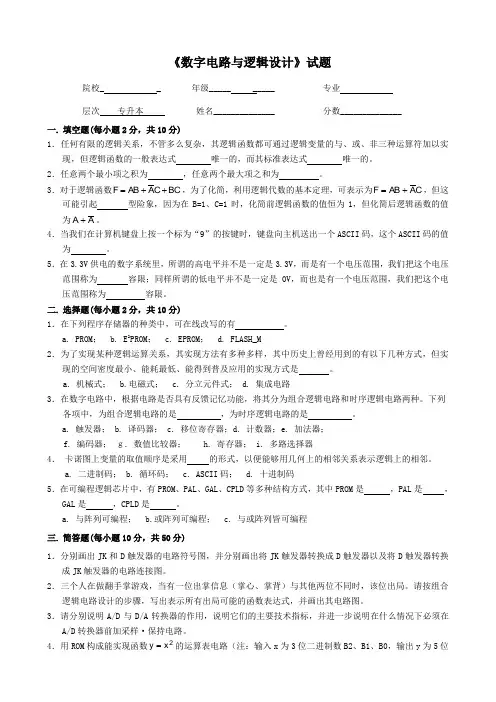

《数字电路与逻辑设计》试题院校_ _ 年级_____ _____ 专业 层次 专升本 姓名______________ 分数______________一. 填空题(每小题2分，共10分)1．任何有限的逻辑关系，不管多么复杂，其逻辑函数都可通过逻辑变量的与、或、非三种运算符加以实现，但逻辑函数的一般表达式 唯一的，而其标准表达式 唯一的。
2．任意两个最小项之积为 ，任意两个最大项之和为 。
3．对于逻辑函数BC C A AB F ++=，为了化简，利用逻辑代数的基本定理，可表示为C A AB F +=，但这可能引起 型险象，因为在B=1、C=1时，化简前逻辑函数的值恒为1，但化简后逻辑函数的值为A A +。
4．当我们在计算机键盘上按一个标为“9”的按键时，键盘向主机送出一个ASCII 码，这个ASCII 码的值为 。
5．在3.3V 供电的数字系统里，所谓的高电平并不是一定是3.3V ，而是有一个电压范围，我们把这个电压范围称为 容限；同样所谓的低电平并不是一定是0V ，而也是有一个电压范围，我们把这个电压范围称为 容限。
二. 选择题(每小题2分，共10分)1．在下列程序存储器的种类中，可在线改写的有 。
a. PROM ；b. E 2PROM ； c. EPROM ； d. FLASH_M2．为了实现某种逻辑运算关系，其实现方法有多种多样，其中历史上曾经用到的有以下几种方式，但实现的空间密度最小、能耗最低、能得到普及应用的实现方式是 。
a. 机械式； b.电磁式； c. 分立元件式； d. 集成电路3．在数字电路中，根据电路是否具有反馈记忆功能，将其分为组合逻辑电路和时序逻辑电路两种。
下列各项中，为组合逻辑电路的是 ，为时序逻辑电路的是 。
a. 触发器； b. 译码器； c. 移位寄存器；d. 计数器；e. 加法器； f. 编码器； ｇ. 数值比较器； h. 寄存器； i. 多路选择器4． 卡诺图上变量的取值顺序是采用 的形式，以便能够用几何上的相邻关系表示逻辑上的相邻。
数字电路与逻辑设计习题及参考答案全套
数字电路与逻辑设计习题及参考答案一、选择题1. 以下表达式中符合逻辑运算法则的是 D 。
A.C ·C=C 2B.1+1=10C.0<1D.A+1=12. 一位十六进制数可以用 C 位二进制数来表示。
A . １B . ２C . ４D . 163. 当逻辑函数有n 个变量时，共有 D 个变量取值组合？A. nB. 2nC. n 2D. 2n4. 逻辑函数的表示方法中具有唯一性的是 A 。
A .真值表 B.表达式 C.逻辑图 D.状态图5. 在一个8位的存储单元中，能够存储的最大无符号整数是 D 。
A .（256）10B .（127）10C .（128）10D .（255）106.逻辑函数F=B A A ⊕⊕)( = A 。
A.BB.AC.B A ⊕D. B A ⊕7．求一个逻辑函数F 的对偶式，不可将F 中的 B 。
A .“·”换成“+”，“+”换成“·”B.原变量换成反变量，反变量换成原变量C.变量不变D.常数中“0”换成“1”，“1”换成“0”8．A+BC= C 。
A .A+B B.A+C C.（A+B ）（A+C ） D.B+C9．在何种输入情况下，“与非”运算的结果是逻辑0。
DA ．全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是110．在何种输入情况下，“或非”运算的结果是逻辑1。
AA ．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为111．十进制数25用8421BCD 码表示为 B 。
A .10 101B .0010 0101C .100101D .1010112．不与十进制数（53.5）10等值的数或代码为 C 。
A .(0101 0011.0101)8421BCDB .(35.8)16C .(110101.11)2D .(65.4)813．以下参数不是矩形脉冲信号的参数 D 。
A.周期B.占空比C.脉宽D.扫描期14．与八进制数(47.3)8等值的数为： BA. (100111.0101)2B.(27.6)16C.(27.3 )16D. (100111.101)215. 常用的BCD码有 D 。
数字电路与逻辑设计总复习题
(2)若F(A,B,C)= ∏M( 3, 5, 6, 7) , 则F(A,B,C)=∑m(?)。 解: ∵ F(A,B,C)= ∏M( 3, 5, 6, 7) , 则 F(A,B,C)= ∑ m( 0 , 1 , 2 , 4 ) F(A,B,C)= ∑m( 3, 5, 6, 7)
(5)试写出下列各函数表达式F的F和F′的最小项表 达式。 (1) F ABCD ACD BC D (2) F AB A B BC
=∏(0,1,3)
(3)F(A,B,C)=1⊕A⊕BC=∑m(?)
解: F(A,B,C)= A ⊕ BC
= A· + A · BC BC =A (B + C ) +ABC = A B +A C +ABC
F(A,B,C)= ∑( 0, 1, 2 ,7 )
八、若F1(A,B,C)=∑m(0, 1, 2, 3) ， F2(A,B,C)=∏M(0, 1, 2, 3) , 则F1⊕ F2=（ ? ）。 解:
= A (B C + B) + B + C =A( B +C ) + B + C =A+ B + C + B + C =A+ 1 = 1
解: F=A B( C + D )+B C+A B+A C+B C+B C D =A B C+A B D+B+A B+A C +B C D =A C+A D + B + A +A C +C D =C + D +B +A +C D
ABCD=0001 F=0⊕0⊕0⊕0=0 ABCD=0010 F=0⊕0⊕1⊕1=0
