机械制图基础(完整版)
机械制图基础知识完整版
机械制图基础知识一、 . 图线 GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的采用（1）两种粗线都用来指示部件上的某一部分有特别要求。
但应用处合不尽同样。
粗虚线特意用于指示该表面有表面办理要求。
（表面办理包含镀（涂）覆、化学办理和冷作硬化办理。
）（2）粗点画线是限制范围的表示线常有于以下场合：a.限制局部热办理的范围（如上图）b.限制不镀（涂）范围（以下左图）c.限制形位公差的被测因素和基准因素的范围（以下右图）二、视图1.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“ 向”三、剖视图及剖面地区的表示法GB/T 17452～图形不对称时，移出断面不得画在中止四、简化画法1.管子1）可仅在端部画出部分形状，其他用细点画线画出此中心线2）可用与管子中心线重合的单根粗实线表示。
2.五、螺纹及螺纹紧固件表示法GB/T 4459.1-1995 GB/T 197-2003不论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。
依据 GB/T 197-2003 的规定，将一般螺纹的标志方法介绍以下：六、弹簧表示法七、尺寸注法GB/T 4458.4-2003 GB/T 19096-20031.在圆滑过渡处标明尺寸时，应用细实线将轮廓线延伸，从它们的交点处引出尺寸界限。
（以下列图）2.标明角度的尺寸界限应沿径向引出（图5），标明弦长的尺寸界限应平行于该弦的垂直平分线（图 6），标明弧长的尺寸界限应平行于该弧所对圆心角的角均分线（图 7），但当弧度较大时，可沿径向引出（图 8）。
3.当对称机件的图形只画出一半或略大于一半时，尺寸线应略超出对称中心线或断裂处的界限，此时仅在尺寸线的一端画出箭头。
尺寸数字：标明尺寸的符号及缩写词（如上图）标明尺寸的符号及缩写词（以下表）八、尺寸的简化注法九、极限与配合的标明方法十、形状和地点公差的图样表示法GB/T 1182-19961.形位公差分类及特点项目符号其端点应画一个黑* 形位公差带的定义（见GB/T 1182-1996 ）* 形位公差标明符号的比率和尺寸（见GB/T 1182-1996 ）十一、形位公差的未注公差GB/T 1184-19961. 定义见 GB/T 1184-1996十二、表面粗拙度标明GB/T 131-2006特别说明：4- ￠6（×）4×￠ 6（√）。
机械制图基础
任务一 机动车的基础知识
单元一 机动车的分类 单元二 机动车的基本构造
返回
单元一 机动车的分类
一、按国家标准分类 （一） 乘用车 乘用车是在其设计和技术特性上主要用于
载运乘客及其随身行李或临时物品的汽车， 包括驾驶员座位在内最多不超过９ 个座位， 它也可以牵引一辆挂车。 与旧分类方式相比， 乘用车涵盖了轿车、 微型车以及不超过９ 座的轻型客车， 而 载货汽车和９ 座以上的客车则不属于乘用 车。有一类特殊情况， 如金杯海狮及其同
度，斜度的画法如图1-11所示。 （2）锥度 锥度是指圆锥的底面直径与锥体高度之比，如果是圆台，则
为上、下两底圆的直径差与锥台高度之比值，锥度的画法如 图1-12所示。
上一页 下一页 返回
1.1 制图的初步知识
4. 椭圆的画法 作椭圆的方法有同心圆法和四心近似画法。 （1）椭圆的同心圆画法 ① 以O为圆心，OA与OC为半径作两个同心圆。 ② 由O作圆周12等份的放射线，使其与两圆相交，各得12
3. 平面图形的作图方法和步骤 准备工具，固定图纸，画图框及标题栏，布置图的位置，画
底稿，加粗，标注尺寸，填写标题栏。 画平面图形线段连接时，先画已知线段，再画中间线段，最
后画连接线段。
上一页 下一页 返回
1.1 制图的初步知识
4. 平面图形的尺寸标注 标注平面图形的要求是：正确、完整、清晰。 ① 正确是指标注尺寸要按国家标准的规定标注，尺寸数值不
单元一 机动车的分类
活顶乘用车具有固定侧围框架的可开启式 车身， 车顶为硬顶或软顶， 至少有两个 位置：一是封闭， 二是开启或拆除。可开 启式车身可以通过使用一个或数个硬顶部 件和／ 或合拢软顶将开启的车身关闭。活 顶乘用车具有４ 个或４ 个以上座位， 至 少两排； 具有２ 个或４ 个侧门和４ 个或 ４ 个以上侧窗。

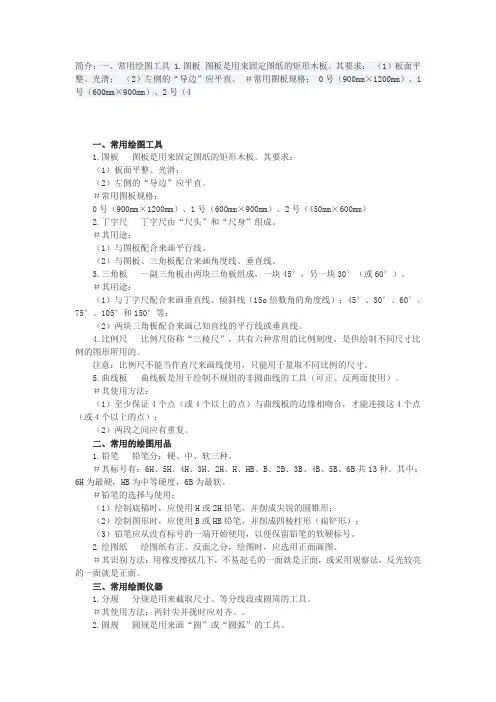

(完整版)机械制图基础大全
简介：一、常用绘图工具 1.图板图板是用来固定图纸的矩形木板。
其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。
＃常用图板规格： 0号（900mm×1200mm）、1号（600mm×900mm）、2号（4一、常用绘图工具1.图板图板是用来固定图纸的矩形木板。
其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。
＃常用图板规格：0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）2.丁字尺丁字尺由“尺头”和“尺身”组成。
＃其用途：（1）与图板配合来画平行线。
（2）与图板、三角板配合来画角度线、垂直线。
3.三角板一副三角板由两块三角板组成，一块45°，另一块30°（或60°）。
＃其用途：（1）与丁字尺配合来画垂直线、倾斜线（15o倍数角的角度线）：45°、30°、60°、75°、105°和150°等；（2）两块三角板配合来画已知直线的平行线或垂直线。
4.比例尺比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。
注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。
5.曲线板曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。
＃其使用方法：（1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）；（2）两段之间应有重复。
二、常用的绘图用品1.铅笔铅笔分：硬、中、软三种。
＃其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。
其中：6H为最硬，HB为中等硬度，6B为最软。
＃铅笔的选择与使用：（1）绘制底稿时，应使用H或2H铅笔，并削成尖锐的圆锥形；（2）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）；（3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。
机械制图基础(完整版)
1.2 制图国家标准的一般规定
4）尺寸数字不可被任何图线所通过，否则应将该图线断 开，以保证尺寸数字清晰。
1.2 制图国家标准的一般规定
3、标注尺寸时应注意的问题 尺寸在图样中的排布要清晰、整齐、匀称，如图1-8。 （1）数字 字高采用3.5号字，不能根据数值的大小而改变字符的大
线引出。也可利用轮廓线、轴线或对称中心线代替。
1.2 制图国家标准的一般规定
② 一般应与尺寸线垂直，并超过尺寸线约2-3mm
1.2 制图国家标准的一般规定
必要时才允许尺寸界线倾斜，画成与尺寸线成60°
1.2 制图国家标准的一般规定
③在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长 ，从它们的交点处引出尺寸界线。
1.2 制图国家标准的一般规定
用作指数、分数、极限偏差、注脚的数字及字母，一般应 采用小一号字体。
※ 综合应用示例
1.2 制图国家标准的一般规定
五、图线（GB/T 4457.4—2002、GB/T 17450—1998） 1、图线的线型及应用：国家标准GB/T 4457.4—2002中规
1.11.1 常用手工绘来自工具、仪器的使用5.分规
1.1
1.2 制图国家标准的一般规定
一、图纸幅面和格式(GB/T14689—1993) 1、图纸幅面尺寸 图纸幅面：图纸宽度与长度组成的图面。绘制技术图样时
，应优先采用表1-1规定的基本幅面尺寸。
表1-1 图纸幅面尺寸
幅面代号
A0
A1
小；字符间隔要均匀；字体应严格按GB规定书写。 （2）箭头 在同一张图上箭头的大小应一致，机械图样中箭头一般为
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
机械制图基础课件完整版课件全套ppt整套电子教案最全电子讲义(最新)
第二系列
4:1 2.5:1 4×10n:1 2.5×10n:1 1:1.5 1:2.5 1:3 1:4 1:6 1:1.5×10n 1:2.5×10n 1:3×10n 1:4×10n 1:6×10n
注意： ① 无论采用缩小或放大的比例绘图，图样中标注的尺寸应为物体
的实际大小，而与使用的比例无关 。 ② 绘制图样时，比例大小一般应标注在标题栏中的“比例”栏内。
丁字尺由尺头和尺身组成，主要用于画水平直线。使用时， 尺头必须紧贴图板左边缘，然后使尺头沿图板的左导边上下滑 动到需要画线的位置，接着从左向右画水平线。
3．三角板
三角板与丁字 尺配合使用
两块三角板配合使用
4．比例尺
①先标出需要
（4）虚线与虚线、虚线与粗 实线相交应是线段相交；当虚 线处于粗实线的延长线上时， 虚线与粗实线之间应留有空隙 。
1.1.6 尺寸标注
1．基本规则
（1）机件的真实大小应以图样上所标注的尺寸数值为依据，与 图形的大小和绘图的准确度无关。 （2）当图样中（包括技术要求和其他说明）的尺寸以毫米（mm） 为单位时，不需要标注单位符号和名称，如采用其他单位，则必 须注明相应的单位符号，如m、cm、kg等。 （3）图样中所标注的尺寸应为该图样所示机件的最后完工尺寸， 否则应另加说明。 （4）机件的每一尺寸一般只标注一次，并应标注在反映该结构 最清晰的图形上。
2．尺寸要素
一个完整的尺寸应由尺寸界线、尺寸线及尺寸数字三个要素 组成 。 ➢ 尺寸界线：用来表示所注尺寸的范围。一般来说，尺寸界线用 细实线绘制，可以从图形的轮廓线、轴线或对称中心线引出，也 可用轮廓线、轴线或对称中心线作为尺寸界线。
➢ 尺寸线：尺寸线用细实线绘制在两尺寸界线之间，用来表示 尺寸度量的方向。尺寸线的终端一般采用箭头表示。 ➢ 尺寸数字：一般注写在尺寸线的上方，也允许注写在尺寸线 的中断处。同一张图样上尺寸数字应保持字高一致 。
第一讲机械制图基础知识全篇
注： 机械制图中规定的箭头为实心箭头。
2 标注线性尺寸时，尺寸线应与所标注的线段 平行。尺寸线不能用其他图线代替。
尺寸标注
1 ★当没有足够的位置画箭头或注写尺寸数字时， 中间位置允许用圆点代替箭头，两侧允许将箭 头移至尺寸线外侧，箭头指向尺寸边界，并将 尺寸数字注写在尺寸界限的中间（或侧面）， 并位于尺寸线上方。
尺寸标注
★在光滑过渡处标注尺寸，必须用细实线将轮廓线延 长，从他们的交点处引出尺寸界线。
尺寸标注
★角度的数字一律写成水平方向，注写在尺寸线的中 断处。
★线性尺寸数字不可被任何图线所通过，否则必须将 图线断开。
尺寸标注
当对称机件的图形只画出一半或略大于一半时，尺寸 线应略超过对称中心线或断裂处的边界，此时只在尺 寸线的一端画出箭头。
c 需要标注角度时，角度应注写在字母之后。
图样画法 视图
◆ 局部视图
局部视图是将物体的某一部分向基本投影面投射 所得的视图。局部视图可按基本视图的配置形式配置， 也可按向视图的配置形式配置。
画局部视图时其断裂边界线可用波浪线或双折线， 当局部视图按基本投影关系配置，中间又没有其他图 形隔开时，则不必标注代表视图的任何字母。
相同结构要素的标注
尺寸标注
★线性尺寸的标注应避免标准中限定的30º范围，当 无法避免时，非水平方向的尺寸，其数字可水平地注 写在尺寸线的中断处。
尺寸简化标注
原则 1 简化必须保证不致引起误解和不会产生理解的多意性； 2 简化后的制图应便于识读和绘制，并注重简化的综合
效果。 简化标注示例：
字体
2 绘制技术图样时，应首先考虑看图方便，根据物体的结 构特点，选用适当的表示方法，在完整、清晰的表示物 体形状的前提下，力求制图简便。
(完整word版)机械制图基础知识讲义
机械制图基本知识一、培训范围本科主要讲述了机械制图中图纸幅面、比例、字体、图线、剖面符号、图样表达、尺寸标注、简单机械图样画法等的基本要求和规定。
二、培训目的了解机械制图中国家标准的有关规定，掌握识图中的各种注意事项,能够读懂基本的零件图、装配图,以及绘制简单的零件图。
三、培训内容1图纸幅面1.1绘制图样时，应优先采用下表中规定的图号，各图号幅面按约二分之一的关系递减.1.2图纸应画有图框，其格式如图2、图3、图4、图5所示，图2、图3为留有装订边的图框格式，图4、图5为不留装订边的图框格式。
在图纸上必须用粗实线画出图框。
1.3为了绘制的图样便于查阅和管理，每张图纸都必须有标题栏. 标题栏应位于图框的右下角，看图方向应与标题栏方向一致。
标题栏一般由更改区、签字区、名称及代号区、其他区组成，也可按实际需要增加或减少.1.4在装配图中一般应有明细栏，其一般配置在装配图中标题栏的上方,按由下而上的顺序填写.明细栏一般由序号、代号、名称、数量、材料、质量（单件、总计)、分区、备注等组成,也可按实际需要增加或减少。
2比例2.1绘制图样时所采用的比例为图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比，即图形的大小与机件的实际大小之比。
2.2绘制图样一般采用下表中规定的比例。
2.3注意：1）绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例一栏中填写。
当某个视图需要采用不同的比例时,必须另行标注。
2）当图纸中孔的直径或板的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例而夸大画出。
3）画图时比列不可随意确定，应按照上表选取，尽量采用1:1的比例画图.4）图样不论放大或缩小,图样上标注的尺寸均为机件的实际大小，而与采用的比例无关。
3字体3.1图样中书写的字体应做到：字体端正、笔画清楚、排列整齐、间隔均匀。
汉字应用长仿宋体书写。
3.2字体的号数，即字体的高度（单位为毫米)，分为20、14、10、7、5、3。
机械制图基础(共100张PPT)全
机械制图的基本规范
机械制图的基本规范
一、常用的图线线型
机械制图的基本规范
二、尺寸的标注
1. 尺寸标注的基本要求
a.正确：尺寸注写必须符合国家标准；
b.完整：齐全，不遗漏，不重复； c.清晰：整齐，清晰，便于读图; d.合理：符合加工要求。
机械制图的基本规范
国家标准中关于尺寸的标注的一些要点：
标注直径时，应在尺寸数字前加注符号“Ø”，标注半径时应 在尺寸数字前加注符号“R”，其尺寸线应通过圆心，尺寸线的终 端应画成箭头。标注球面的直径或半径时，应在符号“Ø”或 “R”前再加注符号“S”。
机械制图的基本规范
直径的标注方法
机械制图的基本规范
直径半径标注的界限是以圆弧的大小为准，超过一半 的圆弧，必须标注直径；小于一半的圆弧或半圆只能标注 半径。
Z
900
X
o
450
Y
轴测图的画法
p＝q＝1 r＝1／2
X
Z
l
l
l ／2
Y
实例：小书架效果图的绘制
根据书架整体结构，画一个长方体
对长方体进行分割，设计书架结构、功能分区
去掉部分无用线条
增加部分线条，增强结构层次感
进一步增加结构层次感
结构交界面处进行处理
交界面
进一步完善结构交界面
对局部进行适当修改
1:6
1 : 1.5 × 10n 1 : 2.5 × 10n 1 : 3 × 10n
1 : 4 × 10n
1 : 6 × 10n
三视图的绘制
•
(1) 为了在图样上直接获得实际机件大小的
真实概念，应尽量采用1:1的比例绘图。
(2) 如不宜采用1:1的比例时，可选择放大或缩小
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的左方；如图
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
③ 对于倾斜方向的尺寸，其尺寸数字一般应在尺寸线靠 上的一方。
1.2 制图国家标准的一般规定
④允许将尺寸数字注写在尺寸线的中断处。
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
② 标注线性尺寸时，尺寸线应与所标注的线段平行。不 能与其他图线重合或画在其延长线上。互相平行尺寸线， 小尺寸在里，大尺寸在外。
1.2 制图国家标准的一般规定
③ 标注角度时，尺寸线应画成圆弧，其圆心是该角的顶 点，尺寸线的终端应画成箭头。
1.2 制图国家标准的一般规定
⑤ 当无法避免在30°内标注尺寸时，按下图形式注写。
1.2 制图国家标准的一般规定
方法二：对于非水平方向的尺寸，其尺寸数字可水平的注 写在尺寸线的中断处。
1.2 制图国家标准的一般规定
特别提示：一般应采用方法一注写；同一张图样中，应尽 可能采用同一种方法。
3）角度的数字一律写成水平方向，一般注写在尺寸线的 中断处，必要时，也可注写在尺寸线的外面或注写在引出 线的上方。
a
图框 c
10
e
20
A2 420 594
25
A3
A4
297 420 210 297
5 10
跳转
1.2 制图国家标准的一般规定
（2）不留装订边格式：尺寸按表1-1的规定画出
1.2 制图国家标准的一般规定
二、标题栏（GB/T 10609.1—1989） 为使图样便于管理及查阅，每张图都必须有标题栏。通常
）的公称尺寸系列为： 1.8 、2.5 、3.5 、5 、7 、10 、14 、20 ｍｍ，共８种。 如需要书写更大的字，其字体高度应按 的比率递增。 1、汉字 应采用长仿宋体字，汉字高度ｈ不应小于3.5ｍｍ，其字 宽一般为ｈ／
1.2 制图国家标准的一般规定
长仿宋体汉字的特点：横平竖直、注意起落、结构匀称、 填满方格。
应位于图框的右下角。 若标题栏的长边置于水平方向并与图纸长边平行时，则构
成X型图纸；若标题栏的长边垂直于图纸长边时，则构成Y 型图纸，如图。 GB/T 10609.1—1989《技术制图标题栏》规定了标题栏分 区型式。如图1－2所示。 标题栏由名称及代号区、签字区，更改区和其他区组成。
1.2 制图国家标准的一般规定
机械制图与计算机绘图
2012年2月
第1章 制图的基本知识与技能
1.1 常用手工绘图仪器的使用 1.2 制图国家标准一般规定 1.3 常用几何图形的画法 1.4 平面图形分析及绘图步骤 1.5 计算机绘图基础（调整）
主要学习应用手工绘 图工具和计算机绘图软 件绘制平面图形的方法 以及国家标准对机械图 样的有关规定，目的是 掌握国家标准对图样的 有关规定，培养制图的 基本技能，为学习本课 程做好基础准备。
表1-2 标准比例
（一）
（二）
应优先选取比例系列（一）中适当的比例绘制图样。
1.2 制图国家标准的一般规定
特别提示：不论缩小或放大，在图样上标注的尺寸均为机 件设计要求的尺寸，而与比例无关,如图1-3所示。
2、标注方法 比例符号为“∶”,表示方法如：1:1、1:500、20:1 一般应标注在标题栏中的比例栏内。必要时可在视图名称
1.2 制图国家标准的一般规定
（２）尺寸线 ① 尺寸线：用来表示所注尺寸的度量方向。用细实线绘
制，其终端有箭头和斜线两种形式。
1.2 制图国家标准的一般规定
斜线终端用细实线绘制，方向以尺寸线为准逆时针旋转 45°画出。必须在尺寸线与尺寸界线相互垂直时才使用。
1.2 制图国家标准的一般规定
a
图框 c
10
e
20
A2 420 594
25
A3
A4
297 420 210 297
5 10
1.2 制图国家标准的一般规定
ＧＢ／Ｔ14689－1993是《技术制图》中图纸幅面和格式 的标准代号。
其中：“ＧＢ”— 国家标准中“国”与“标”的第一 个汉语拼音字母的组合；
“Ｔ”— 为“推荐”中推的第一个汉语拼音字母； “ＧＢ／Ｔ”— 表示是推荐性国家标准； “14689”— 是国家标准的编号； “－”— 是分隔号； “ 1993 ”— 是发布该标准的公元年号。
④ 当对称机件的图形只画出一半或略大于一半时，尺寸 线应略超过对称中心线或断裂处的边界，此时仅在尺寸线 的一端画出箭头。
1.2 制图国家标准的一般规定
（３）尺寸数字 尺寸数字：用来表示所注尺寸的数值。 注写尺寸数字时应符合下列规定： 1）线性尺寸数字的注写位置 ①对于水平方向的尺寸，其尺寸数字一般应注写在尺寸线
闭合的实心箭头。 （3）尺寸线 相互平行的尺寸线间距要相等；尽量避免尺寸线相交。
1.2 制图国家标准的一般规定
标注尺寸的应注意的问题
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
4）尺寸数字不可被任何图线所通过，否则应将该图线断 开，以保证尺寸数字清晰。
1.2 制图国家标准的一般规定
3、标注尺寸时应注意的问题 尺寸在图样中的排布要清晰、整齐、匀称，如图1-8。 （1）数字 字高采用3.5号字，不能根据数值的大小而改变字符的大
小；字符间隔要均匀；字体应严格按GB规定书写。 （2）箭头 在同一张图上箭头的大小应一致，机械图样中箭头一般为
线引出。也可利用轮廓线、轴线或对称中心线代替。
1.2 制图国家标准的一般规定
② 一般应与尺寸线垂直，并超过尺寸线约2-3mm
1.2 制图国家标准的一般规定
必要时才允许尺寸界线倾斜，画成与尺寸线成60°
1.2 制图国家标准的一般规定
③在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长 ，从它们的交点处引出尺寸界线。
0.7 、1.0 、1.4 、2 中选取（单位：mm)。 标准规定：粗线、细线的宽度比率2∶1。 线素（不连续线的独立部分）的长度应符合表1-4。 3、图线的应用举例：如图
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
图线应用举例
1.2 制图国家标准的一般规定
4、图线的画法 （1）同一图样中同类型的宽度应基本一致。虚线、点画
1.1
1.1 常用手工绘图工具、仪器的使用
5.分规
1.1
1.2 制图国家标准的一般规定
一、图纸幅面和格式(GB/T14689—1993) 1、图纸幅面尺寸 图纸幅面：图纸宽度与长度组成的图面。绘制技术图样时
，应优先采用表1-1规定的基本幅面尺寸。
表1-1 图纸幅面尺寸
幅面代号
A0
A1
尺寸B L 841 1189 594 841
“ＧＢ”-强制性国家标准；“ＧＢ／Z”-指导性国家标
准。
返回
1.2 制图国家标准的一般规定
特别提示:允许加长幅面，应按基本幅面的短边整数倍增加。
图中粗实线所 示为基本幅面 （优先选择） 细实线所示为 第一种加长幅 面(第二选择) 虚线所示为第 二种加长幅面 ( 第三选择 )
图1-1 基本幅面与加长幅面尺寸
25
100
25
不以mm为单位 需注出单位符号
25 40
25 40
55
55
10cm
1:2
1:4
（1）尺寸数值为零件的真实大小，与绘图比例及绘图的准 确度无关。
（2）图样中的尺寸，以毫米为单位，如采用其它单位时， 则必须注明单位名称。
1.2 制图国家标准的一般规定
（3）机件的每一尺寸，一般只标注一次，并应标注在反 映该结构最清晰的图形上。
线的画线长度及间隔应各自相等。 （2）绘制圆的对称中心线时，圆心应为“画”的交点。
首末两端应为“画”而不应为“点”且超出图形外3～ 5mm。在较小的图形上绘制细点画线和细双点画线有困难 时，可用细实线代替。如图 （3）虚线、点画线或双点画线和实线相交或它们自身相 交时，应以“画”相交，而不应为“点”或“间隔”。 （4）虚线、点画线或双点画线为实线的延长线时，不得 与实线相连。
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
（5）图线不得与文字、数字或符号重叠、混淆。不可避 免时，应首先保证文字、数字或符号清晰。
（6）两条平行线之间的最小间隙不得小于0.7mm。 （7）当不同图线互相重叠时，应按粗实线、细虚线、细
的下方或右侧标注比例。
不同比例的标注
返回
1.2 制图国家标准的一般规定
图1-3 用不同比例画出的图形
1.2 制图国家标准的一般规定
四、字体（GB/T 14691—1993） 图样上所注写的汉字、数字、字母必须做到：字体工整（
端正）、笔画清楚、间隔均匀、排列整齐。 国标规定：字体高度代表字体号数。字体高度（用h表示
（4）图样中所标注的尺寸，为零件的最后完工尺寸，否 则应另加说明。
1.2 制图国家标准的一般规定
2、尺寸的组成及其注法 一般由尺寸界线、尺寸线和尺寸数字三部分组成。
1.2 制图国家标准的一般规定
（１）尺寸界线 尺寸界线：用来限定尺寸的度量范围。 ① 用细实线绘制，并由图形的轮廓线、轴线或对称中心
２）线性尺寸数字的注写方向 方法一：①水平尺寸的数字字头向上。
1.2 制图国家标准的一般规定
② 铅垂尺寸的数字字头朝左。
1.2 制图国家标准的一般规定
③ 倾斜尺寸的国家标准的一般规定
④ 应尽可能避免下图所指明的30°内标注尺寸。
1.2 制图国家标准的一般规定
