cdma网络的直放站维护和优化
作为一种实现无线覆盖的辅助技术手段，直放站可以利用较少的投资、较短的周期，迅速扩大无线覆盖范围，解决盲区覆盖问题，因此在移动通信网中得到广泛应用。
直放站的设计、维护和优化工作直接关系到直放站的覆盖区域以及相邻区域的网络性能和用户感知。
1、CDMA直放站常见问题分析由于直放站设备本身的局限性及无线环境的复杂性，直放站在应用中出现了很多问题，尤其是无线直放站反映的问题更多。
直放站在网络中出现的问题主要包括干扰、接入和切换问题，导致接入成功率低，切换成功率低，掉话现象严重。
1.1干扰问题直放站在应用中主要面临的是干扰问题。
由于直放站是对网络中一个扇区信号的放大，必然对网络结构造成影响，从而影响信号和干扰的分布，因此直放站的规划应该纳入整网中考虑。
对于光纤直放站，由于直接从基站耦合信号，不会引入其他无用信号，所以在规划中主要考虑目标覆盖区同周围基站的信号配合与交叠，避免干扰问题。
对于无线直放站，由于空中信号的多样性，会不可避免地引入干扰信号，因此，在城市中尽量不采用无线直放站，在必须采用无线直放站的地方，尽量采用移频直放站。
只有在施主信号比较纯净的区域才能采用无线直放站。
在采用无线直放站的时候，需要充分考虑施主天线和重发天线的隔离要求，保证信号的正常发射和接收。
1.2接入问题在直放站覆盖区，经常会碰到接入方面的问题，如接入成功率低、接入时间长或接入不成功等现象。
接入问题主要是由3方面因素引起的。
●干扰问题：在直放站周围可能存在信号干扰，需要对施主信号或直放站及周边基站信号进行调整，从而减少干扰信号。
●直放站增益设置问题：直放站增益设置不当，使得覆盖或基站灵敏度不能达到要求，需要根据现场测试结果进行增益设置调整。
●系统参数设置问题：在直放站的应用场景中，需要根据具体条件对系统参数尤其是搜索窗等参数进行调整；在接入过程中，直放站主要受反向接入搜索窗的影响。
1.3切换问题切换不成功或切换迟缓也是在直放站应用中经常遇到的问题。
GSM-R网络优化技术 85页PPT文档
BSC BTS
MSC
BTS
BTS
BTS
BTS
2012-03
通信信号研究所通信室
了解GSM-R组网方案(cont.)
单MSC，交织站址单层无线覆盖
– 全线配置单套核心网设备，基站采用环形连接，如下图所示。 – CTCS-3线路
MSC BSC
BTS
BTS
BTS
BTS
BTS
BTS
BTS
BTS
BTS
2012-03
周围环境变化3
通信信号研究所通信室
目录
概述 网络优化的一般流程 日常网优工作
构建智能化的网优专家系统
2012-03
通信信号研究所通信室
网络优化一般流程
1
2
网络评估 优化准备
3
4
5
设备检查 数据采集 数据分析
6
调整方案
7
结果验证
8
总结验收
合理正确网络评估是进行 是网络优化的前提
2012-03
通信信号研究所通信室
网络优化一般流程(cont.)
1
2
3
需求分析 优化准备 设备检查
4
5
数据采集 数据分析
6
调整方案
7
结果验证
8
总结验收
检查对象
基站板件类故障 天馈类故障 时钟走偏 供电系统工作不稳定 工作环境条件 BSC/OMCR故障
排查设备故障， 确保设备工作正 常，避免因设备 问题影响整体网
进一步细 化需求
准备充分是
数据及设备准备
项目成功的
必备条件
以往规划优化报告
电子地图

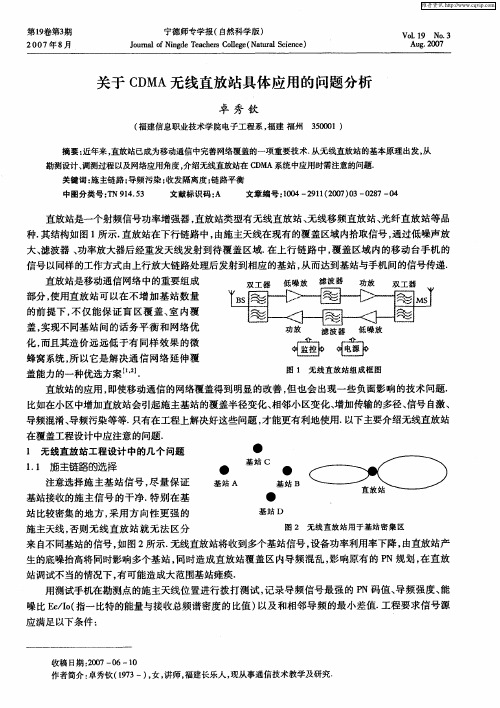

关于CDMA无线直放站具体应用的问题分析
直放站是一个射频信号功率增强器 ， 直放站类型有无线直放站 、 无线移频直放站、 光纤 直放站等品
种． 其结构如图 １ 所示． 直放站在下行链路中 ， 由施主天线在现有的覆盖区域内拾取信号 ， 通过低噪声放 大、 滤波器 、 功率放大器后经重发天线发射 到待覆盖区域． 在上行链路 中， 覆盖区域 内的移 动台手机的 信号以同样的工作方式由上行放大链路处理后发射到相应的基站 ， 从而达到基站与手机间的信号传递． 直放站是移动通信网络中的重要组成
（） ４ 相邻导频的 Ｅ／ｏ ｃＩ 要求比施主基站导频的 Ｅ／ｏ小 ８Ｂ以上． ｃＩ ｄ 当多个强度满足解调要求， 并且
相近的导频信号出现在同一地 区， 目超过有效集可维持 的最大限度时（ Ｄ Ａ中的移动台 Ｒ ｋ 接收 数 ＣＭ ａｅ 机相关器的数 目 ３ ， 为 ） 将发生导频污染． 导频污染发生时 ， 系统不断地将导频 信号加入或释放 出有效
Ｃ ２３Ｉ Ｌ Ｈ０ ８ ＇ Ｓ ＯＴ Ｉ ０ ６ ： Ｐ ４ ８ Ｄ ６ 一Ｏ ５ Ｎ Ｎ ３ Ｏ ４ ． Ｔ一１ Ｏ Ｈ） ０ ３ ％ ０ ．５ ｗ０ Ｓ２ ｃ８ ０ Ｔ １ Ｅ１ Ｅ Ｒ
２０ ） 施主天线和重发天线应绝对 高 ０ｍ ， 过前方 建筑物 或阻挡物 ， 程上要 求 ： 工 （） １ 天线前方 ５０ 内的建筑物或 阻挡 ０ｍ 物不得高于天线高度 ； ２ 施 主天线 和 （）
重发天线挂高处能分别与基站及覆盖区 成一条直线 ．
Ｓ Ｏ： ０ ０ Ｂ ０ ３ １ ｏ３ Ｓ ０ ７
直放站 的应用 ， 即使移动通信的网络覆盖得到明显的改善 ， 但也会 出现一些负面影响 的技术问题．
比如在小区中增加直放站会引起施主基站的覆盖半径变化、 相邻小区变化 、 增加传输 的多径、 信号 自激、
高铁通信直放站的工程设计与调测
高铁通信直放站的工程设计与调测作者：贾霞霞来源：《科技创新导报》 2014年第28期贾霞霞(辽宁铁道职业技术学院辽宁锦州 121000)摘要：直放站在高铁通信网络优化中的应用越来越广泛，该文从直放站实践教学的观点出发，重点介绍直放站的设计和调测流程，便于能更好的应用直放站解决信号盲区。
关键词：直放站工程设计调测中图分类号：TN929 文献标识码：A 文章编号：1674-098X(2014)10(a)-0083-01在移动通信业务迅猛发展的如今，用户渴望接收到高质量通信。
尤其像隧道、地铁等场所更应该避免掉话现象。
因此，运营商开始利用设置直放站来解决无线电波难以覆盖到的盲区信号的问题，能使改善用户高铁通信中通话质量问题。
直放站（中继器）在无线通信传输过程中起到信号增强作用，它是一种无线电发射中转设备。
它的基本功能就是一个射频信号功率增强器。
直放站是解决通信网络中延伸覆盖范围的一种最佳方案，使用直放站后既可以完成网络覆盖又不需要增加基站数量。
该文是针对直放站的工程设计进行研究，并通过实践教学的方式对直放站的调测做了深入分析，以便于能更好的应用直放站解决信号盲区。
1 直放站工程设计1.1 前期勘测及站址定位直放站在安装前应该对安装地点进行实地考察，并按测点结果对覆盖范围及效果得到初步的估算，测点一般按下面几步进行：(1)为达到覆盖范围，选定直放站设备的安装位置，前期准备工作做好，如铁塔、供电系统、机房、设备接地等工作。
(2)确定基站的载频号，完成所需要的转发工作，并测试接收端信号场强值。
(3)根据场强值确定需用设备的类型。
(4)通过计算预测直放站设备的最大输出功率值、增益。
(5）根据设备类型、输出功率可预测设备开通后覆盖效果和覆盖范围情况。
1.2 施主天线和覆盖天线的安装施主天线的安装尽量选用窄波束、高增益的定向天线。
安装的位置应选在能接收到足够强度、主导明显的信源信号的位置为最优。
对室外安装的直放站，其覆盖天线位置是否合理直接影响到直放站的覆盖效果。
