几种常用的金属材料疲劳极限试验方法何雪浤;谢伟涛【摘要】金属疲劳试验用于测定金属材料的许用疲劳应力,绘制材料的疲劳曲线,进而在交变应力下测定金属材料的疲劳极限.疲劳研究的试验方法有很多,该文根据有关国家标准和现有文献资料对一些常用疲劳试验方法进行了综述,包括单点疲劳试验法、升降法疲劳试验、高频振动疲劳试验法、超声波法疲劳试验、红外热像技术疲劳试验方法,并对每种疲劳试验方法的试验目的、适用条件、试验试样、所需仪器、具体步骤和数据处理进行了介绍.【期刊名称】《理化检验-物理分册》【年(卷),期】2015(051)006【总页数】6页(P388-393)【关键词】疲劳试验;试验方法;疲劳曲线;疲劳极限;疲劳寿命【作者】何雪浤;谢伟涛【作者单位】东北大学机械工程与自动化学院,沈阳110004;东北大学机械工程与自动化学院,沈阳110004【正文语种】中文【中图分类】TG115.5金属材料疲劳试验是通过模拟结构或部件的实际工作状况，在试验室内测定材料的疲劳曲线，为设计、选材及选择工艺提供依据的方法，用以估计结构或部件的疲劳特性和设法提高疲劳抗力，延迟或避免疲劳破坏。
疲劳试验可以预测材料或构件在交变载荷作用下的疲劳强度，一般该类试验周期较长，所需设备比较复杂，但是由于一般的力学试验如静力拉伸、硬度和冲击试验，都不能够提供材料在反复交变载荷作用下的性能［1］，因此对于重要的零构件进行疲劳试验是必须的。
金属材料疲劳试验的一些常用试验方法通常包括单点疲劳试验法［2］、升降法［3］、高频振动试验法［4］、超声疲劳试验法［5］、红外热像技术疲劳试验方法［6］等。
其中单点疲劳试验法操作简单方便、所用时间较短，但测得的结果不是很精准；升降法在常规疲劳试验中是比较精准而又常用的一种方法；高频振动疲劳试验弥补了常规疲劳试验缺少高频率的不足，满足一些在高频率环境下服役材料的疲劳性能研究；超声疲劳试验提供了高效率的加速疲劳试验方案，容易得到高周疲劳试验数据；红外热像疲劳试验是一种能量方法的疲劳研究，试验所用试样少、快速而又精准。

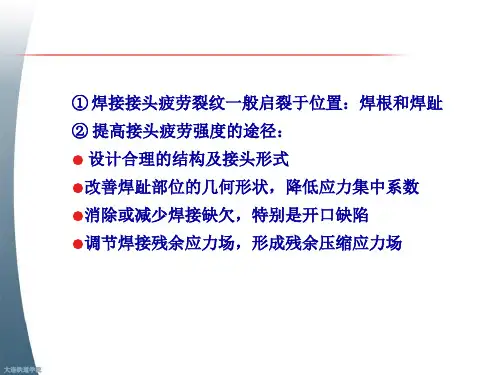

改善焊接结构疲劳强度的工艺方法
5.降低应力集中和产生压缩应力的复合方法
5.1 锤击法
锤击法属于冷加工方法，其作用是在接头焊趾处表面造成压缩应力，并减小缺口尖 锐度，降低应力集中，从而提高疲劳强度。非承载T型接头锤击后2×106循环下疲劳强度 提高54%。
IIW推荐： ● 锤头顶部直径：8~12mm ● 气锤压力：5~6 Pa ● 锤击深度：采用4次冲击以保证锤击深度0.6mm
图15 点状局部加热位置及其效果
大连铁道学院
大连铁道学院
图16 点状局部加热位置及其应力分布
表4 2×106循环次数下局部加热的效应（疲劳强度MPa）
大连铁道学院
大连铁道学院
△
提高53%
△
△ a）— 在不正确位置加热
▲ b）— 在不正确位置加热
拉伸残余应力 压缩残余应力
图17 点状加热位置对提高疲劳强度的影响
大连铁道学院
1.合理设计结构形式
大连铁道学院
图1 板梁的合理与不合理设计
大连铁道学院
图2 翼板的合理与不合理设计
a）改变盖设计
a）加筋形状突然改变 b）加筋形状有所改进但仍不合理 c）良好设计
大连铁道学院
2.合理选择接头形式
基本原则： ● 尽量减少焊缝的数量且避免交叉焊缝 ● 尽量采用连续焊缝，少用断续焊缝，其端部造成应力集中 ● 设计中尽量采用应力集中系数小的对接接头 ● 角焊缝疲劳强度低，设计中尽量采用不承载角焊缝 ● 承载角焊缝尽量采用开坡口焊接并焊透 ● 保证基本金属与焊缝之间的平滑过渡
182.7
179.4
157.8
164.8
118.3
124.9
113.0
11%
23%
41%
疲劳习题和答案
习题和答案第一章1-5 已知循环最大应力m ax s ＝200MPa ，最小应力min 50MPa S =，计算循环应力变程S ∆、应力幅a S 、平均应力m S 和应力比R 。
解：max min 20050150S S S ∆=-=-= MPa752a SS ∆== MPa max min 2005012522m S S S ++=== MPamin max 500.25200S R S === （完）1-6 已知循环应力幅100a S =MPa ，R ＝0.2，计算max S 、min S 、m S 和S ∆。
解：2200a S S ∆== MPamax min 200S S S -=∆= MPa …………（a ） min max /0.2R S S ==……………………（b ）结合(a)、(b)两式，计算得到：max 250S = MPa ， min 50S = MPa则：max min ()/2(25050)/2150m S S S =+=+= MPa（完）第二章2-2 7075-T6铝合金等寿命图如本章图2.9所示，若a ）R ＝0.2，N ＝106；b ）R ＝－0.4，N ＝105 试估计各相应的应力水平（max S ，min S ，a S ，m S ）。
图2.9 7075-T6铝合金等寿命图解：由图中可以得到：a ）max 380S = MPa ，min 80S = MPa 160a S = MPa ，230m S = MPab ）max 340S = MPa ，min 130S =- MPa230a S = MPa ，100m S = Mpa（完）2-4 表中列出了三种材料的旋转弯曲疲劳试验结果，试将数据绘于双对数坐标纸上，并与由3 100.9uS S=，6100.5uS S=估计的S－N曲线相比较。
注：*未破坏解：计算出各lg S和lg N，列于下表：假设：3100.9uS S=6100.5uS S=S－N曲线表达式为：mS N C=（1）对（1）式两边取对数有：11lg lg lgS C Nm m=-（2）结合上面的式子，可以得到：3/lg(0.9/0.5)11.8m == 11.83(0.9)10u C S =⨯或者：11.86(0.5)10u C S =⨯ （3） 对于A 组情况：430u S = MPa 则有：11.8311.8333(0.9)10(0.9430)10 3.427610u C S =⨯=⨯⨯=⨯代入（2）式，得：lg 2.840.08lg S N =-（a ）对于B 组情况：715u S = MPa 则有：11.8311.8336(0.9)10(0.9715)10 1.38310u C S =⨯=⨯⨯=⨯代入（2）式，得：lg 3.060.08lg S N =-（b ）对于C 组情况：1260u S = MPa 则有：11.8311.8339(0.9)10(0.91260)10 1.10810u C S =⨯=⨯⨯=⨯代入（2）式，得：lg 3.310.08lg S N =-（c ）将a 、b 、c 三式在坐标纸上标出，见下图。
疲劳裂纹的预制.

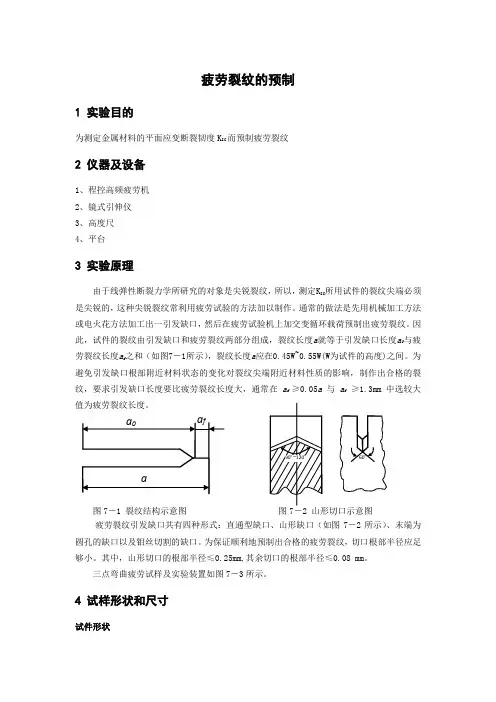

疲劳裂纹的预制1 实验目的为测定金属材料的平面应变断裂韧度K IC而预制疲劳裂纹2 仪器及设备1、程控高频疲劳机2、镜式引伸仪3、高度尺4、平台3 实验原理由于线弹性断裂力学所研究的对象是尖锐裂纹，所以，测定K IC所用试件的裂纹尖端必须是尖锐的，这种尖锐裂纹常利用疲劳试验的方法加以制作。
通常的做法是先用机械加工方法或电火花方法加工出一引发缺口，然后在疲劳试验机上加交变循环载荷预制出疲劳裂纹。
因此，试件的裂纹由引发缺口和疲劳裂纹两部分组成，裂纹长度a就等于引发缺口长度a0与疲劳裂纹长度a f之和（如图7－1所示），裂纹长度a应在0.45W~0.55W(W为试件的高度)之间。
为避免引发缺口根部附近材料状态的变化对裂纹尖端附近材料性质的影响，制作出合格的裂纹，要求引发缺口长度要比疲劳裂纹长度大，通常在a f ≥0.05a与a f≥1.3mm 中选较大值为疲劳裂纹长度。
图7－1 裂纹结构示意图疲劳裂纹引发缺口共有四种形式：直通型缺口、山形缺口（如图7－2所示）、末端为圆孔的缺口以及钼丝切割的缺口。
为保证顺利地预制出合格的疲劳裂纹，切口根部半径应足够小。
其中，山形切口的根部半径≤0.25mm,其余切口的根部半径≤0.08 mm。
三点弯曲疲劳试样及实验装置如图7－3所示。
4 试样形状和尺寸试件形状凡是具有K I 标定表达式且便于测试的试样，都可以用来测定K IC 。
GB4161—1984国家标准规定了四种标准试样：三点弯曲试样、紧凑拉伸试样、C 型拉伸试样，以及圆形紧凑拉伸试样。
三点弯曲试样具有容易加工和便于加载的优点，平面应变断裂韧度K IC 的测定常采用三点弯曲试样，它的简图如图7－3所示。
图7－3 三点弯曲疲劳试样及实验装置试样尺寸大量试验结果表明，一般情况下，材料的临界应力强度因子K IC 与试样厚度B ，裂纹长度a 和韧带宽度（W －a ）均有关。
只有当试样尺寸满足平面应变和小范围屈服的力学条件时，才能获得稳定的K IC 值。
GB_3565-_2022《自行车安全要求》系列标准解读

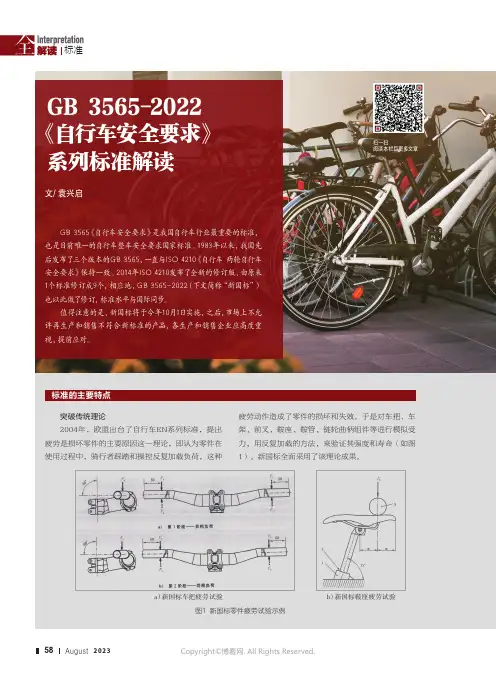

标准的主要特点突破传统理论2004年，欧盟出台了自行车EN系列标准，提出疲劳是损坏零件的主要原因这一理论，即认为零件在使用过程中，骑行者踩踏和操控反复加载负荷，这种疲劳动作造成了零件的损坏和失效。
于是对车把、车架、前叉、鞍座、鞍管、链轮曲柄组件等进行模拟受力，用反复加载的方法，来验证其强度和寿命（如图1）。
新国标全面采用了该理论成果。
a ）新国标车把疲劳试验b ）新国标鞍座疲劳试验图1 新国标零件疲劳试验示例扫一扫阅读本栏目更多文章GB 3565-2022《自行车安全要求》 系列标准解读文/ 袁兴启GB 3565《自行车安全要求》是我国自行车行业最重要的标准，也是目前唯一的自行车整车安全要求国家标准。
1983年以来，我国先后发布了三个版本的GB 3565，一直与ISO 4210《自行车 两轮自行车安全要求》保持一致。
2014年ISO 4210发布了全新的修订版，由原来1个标准修订成9个，相应地，GB 3565-2022（下文简称“新国标”）也以此做了修订，标准水平与国际同步。
值得注意的是，新国标将于今年10月1日实施，之后，市场上不允许再生产和销售不符合新标准的产品，各生产和销售企业应高度重视，提前应对。
创新试验方法2000年，德国在DIN 79100标准中率先采用机器法测试自行车的制动性能，即对闸把施加规定的握闸力，通过系统传递，最后测量轮胎和试验机滚筒间的刹车阻力（如图2）。
这种方法控制精度高，离散性、重复性都明显好于道路法，新国标引入了该方法。
检验方法科学规范针对传统的检测项目，为保证各单位检测结果的一致性，新国标在检测方法上做了很多规范。
如前叉静弯曲、车轮组合件静负荷等静强度项目。
新国标要求在试验前，首先加预载荷，以消除零件安装间隙，然后实施加载操作。
新国标对某些零件，像前叉、鞍管做完疲劳后接着做冲击或静强度，以更凸显疲劳后的缺陷。
紧跟新产品开发步伐近年来，自行车行业出现了大量新产品，型号规格也日益丰富。
标准QC-T637-2000_汽车发动机曲轴弯曲疲劳试验方法
Ｓ， （． ５ ２ Ｘ ＇ ＝ ０ ８ ． ） ０ － １
Ｓ２ （． －８ ０ Ｘ１ ＇ ＝ ５２ ．） ０
Ｓ， （． － ５ ２ Ｘ １＇ 一 ０８ ．） ０
６ ７ ３
Ｑ ／ ６７ ００ Ｃ Ｔ －２ ０ ３ 子样标 准差 ：
二 ＳＭ ．．．． （ 一 ｃ＿．．．． 、 丫 －－．．．…） ｓ ．．．． ， ．．． … ） ．．． ．
变异系数参照 附录 Ｂ确定 是否满足 ６４ ．．
Байду номын сангаас
变 系 异 数
， ，／ 一 ． ． ・・ ・ ・・ ・・・ １ Ｓ ，１ ・ ・． ・・ ・・ ・・ ・ … （ ＝ Ａ ． ・・ ・・ ・・ ・ … ． ， － ５ ）
６ 试验方法
６１ 试验循环基数 取 １７并在试 验报 告中注明。 ． ０， ６２ 判据 ６２１ 承载 能力 ： ．． 曲轴疲 劳承载能力 以弯矩 为判据 ， 但不排 除各企业可 以采用其 它指标 （ 如： 、 例 力 应力 …） 作为 自己的内控判据 ６２２ 试样开 裂 ： ．． 试样产生 疲劳裂纹的特征是 系统 共振频 率下降 。规定下 降量为开始试验 时频 率的 １ ％ 作为试样 开裂的判据 。如果是委托试验 ， 双方也 可以经过协商 另行规定 ， 但这时 的开裂判据应在试验报告
Ｑ ／ ６ ７ ００ Ｃ Ｔ －２ ０ ３

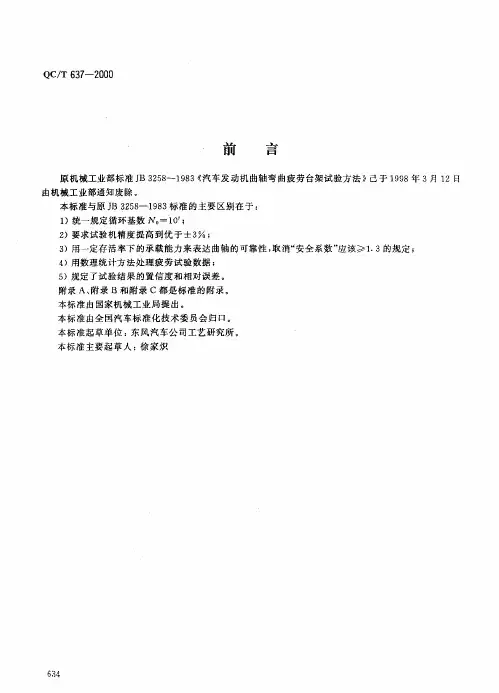

前
