最新开关电源主要名词解释

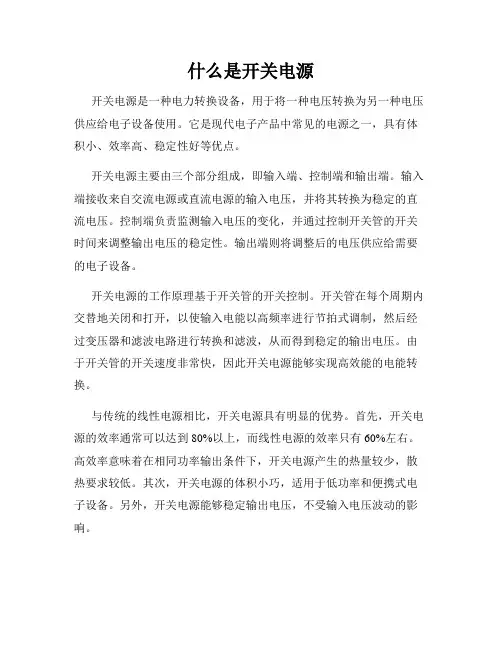

什么是开关电源
什么是开关电源开关电源是一种电力转换设备，用于将一种电压转换为另一种电压供应给电子设备使用。
它是现代电子产品中常见的电源之一，具有体积小、效率高、稳定性好等优点。
开关电源主要由三个部分组成，即输入端、控制端和输出端。
输入端接收来自交流电源或直流电源的输入电压，并将其转换为稳定的直流电压。
控制端负责监测输入电压的变化，并通过控制开关管的开关时间来调整输出电压的稳定性。
输出端则将调整后的电压供应给需要的电子设备。
开关电源的工作原理基于开关管的开关控制。
开关管在每个周期内交替地关闭和打开，以使输入电能以高频率进行节拍式调制，然后经过变压器和滤波电路进行转换和滤波，从而得到稳定的输出电压。
由于开关管的开关速度非常快，因此开关电源能够实现高效能的电能转换。
与传统的线性电源相比，开关电源具有明显的优势。
首先，开关电源的效率通常可以达到80%以上，而线性电源的效率只有60%左右。
高效率意味着在相同功率输出条件下，开关电源产生的热量较少，散热要求较低。
其次，开关电源的体积小巧，适用于低功率和便携式电子设备。
另外，开关电源能够稳定输出电压，不受输入电压波动的影响。
开关电源的应用非常广泛。
它被广泛应用于电子产品、计算机、通信设备、工业自动化设备等领域。
在家庭生活中，我们常见的电视、电脑、手机充电器等设备都使用了开关电源。
然而，开关电源也存在一些问题和注意事项。
首先，由于开关电源中存在高频脉冲信号，可能会产生电磁干扰。
为了避免干扰，开关电源需要进行屏蔽处理。
其次，由于开关电源内部的元件结构较为复杂，一旦出现故障，修复起来较为困难。
因此，在使用开关电源时，需要注意保护措施，避免过载、短路等情况的发生。
综上所述，开关电源是一种高效、稳定的电力转换设备，被广泛应用于电子产品和各种设备中。
它的出现使电子设备更加小巧、高效，并提供稳定的电源供应。
然而，使用开关电源需要注意电磁干扰和保护措施，以确保正常使用和安全运行。
开关电源的相关术语知识
开关电源的相关术语知识开关电源是一种将交流电转换为稳定直流电的电子设备，被广泛应用于各个领域，包括电子设备、通信设备、工业控制等。
了解开关电源的相关术语知识对于理解其工作原理和性能具有重要意义。
下面将介绍一些常用的开关电源术语。
1. 输入电压范围（Input Voltage Range）：指开关电源能够正常工作的输入电压范围。
一般来说，开关电源的输入电压范围比较宽，可以适应不同的电源电压。
2. 输出电压（Output Voltage）：指开关电源转换后的输出直流电电压。
开关电源的输出电压通常可以通过电压调节器进行调节，以满足不同设备的需求。
3. 输出电流（Output Current）：指开关电源输出的电流大小。
输出电流的大小取决于设备的功率需求，一般以安培（A）为单位。
4. 输出功率（Output Power）：指开关电源输出的电功率大小。
输出功率等于输出电压乘以输出电流，以瓦特（W）为单位。
5. 效率（Efficiency）：指开关电源将输入电能转换为输出电能的效率。
开关电源的效率越高，能量转换的损耗就越小，通常以百分比表示。
6. 电流纹波（Ripple Current）：指开关电源输出直流电的纹波大小。
电流纹波的大小影响到设备的稳定性，一般以安培（A）为单位。
7. 电压稳定性（Voltage Stability）：指开关电源输出电压的稳定性能。
电压稳定性好的开关电源可以确保设备稳定运行，避免因电压波动而引起的故障。
8. 过载保护（Overload Protection）：指开关电源在输出电流超过额定值时自动切断输出电路的保护功能。
过载保护可以避免因电流过大而损坏设备。
9. 过压保护（Overvoltage Protection）：指开关电源在输出电压超过额定值时自动切断输出电路的保护功能。
过压保护可以避免因电压过高而损坏设备。
10. 短路保护（Short Circuit Protection）：指开关电源在输出电路短路时自动切断电路的保护功能。
开关电源原理
一、开关电源的概念
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。
9
半桥型开关电源原理图
三、开关电源的常用电路类型
6、全桥电路 全桥电路是大功率电源常用的电路，有四个开关管组成两个桥臂。两 个桥臂分别导通激励高频功率变压器，进行能量变换，但是存在开关管 “直通”的危险。 全桥电路原理图如下图所示。由四个功率开关器件V1~V4组成，变压器 T连接在四桥臂中间，相对的两只功率开关器件V1、V4和V2、V3分别交替 导通或截止，使变压器T的次级有功率输出。当功率开关器件V1、V4导通 时，另一对V2、V3则截止，这时V2和V3两端承受的电压为输入电压Uin在 功率开关器件关断过程中产生的尖峰电压被二极管V5~V8箝位于输入电压 Uin。
％，工作频率是振荡频率的一半，所使用的控制芯片一般是UC3844和
在变压器中加去磁绕组，在关断时将付边的能量反射到交流输入上。
正激式开关电源的核心部分是正激式直流——直流变换器，基本电路
做得更高一点。虽然功率变压器不像反激式电路要开气隙，但是一般要
开关电源
LYKG0、LYKG1型开关电源
LYKG0、LYKG1型开关电源
系统组成
整流 模块 交流输入 功率 模块 整流 模块 功率 模块 等离子体发生器
整流
模块
控制 单元
PLC 单元
DCS远控
LYKG1型开关电源
系统组成
电源装置主要包括功率模块单元、整流模块单元、控制单元 及PLC单元四部分。 功率模块单元主要完成交流输入接触器控制供电、直流输出 滤波等功能； 整流模块单元完成交流到直流的变换功能，各模块间并联工 作，各模块输出电流为实际总电流除以模块数； 控制单元采用PID闭环控制技术，通过调整开关功率器件的导 通时间（即占空比）来实现电源输出电流的稳定可调 ，同时 完成电机接触状态检测以及过流、过温等保护告警功能。 PLC单元主要实现系统内部启动运行逻辑控制，提供全面的在 线模拟量和开关量数据信息，并提供远程数据传输和通讯接 口功能。
开关电源基本电路原理及器件
工作原理
直流 逆变 电路 交流 交流 整流 电路 脉动直流 直流
变压器
滤波器
开关电源基本电路原理及器件
主要功率器件
IGBT(Insulated Gate Bipolar Transistor)，绝缘双极型功率管，
是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全 控型电压驱动式电力电子器件。应用于交流电机、变频器、开关 电源、照明电路、牵引传动等领域。
LYKG1型开关电源
系统运行前确认的内容：
1．确认系统上电。
2．将准备按钮置于“1”位置后，柜面显示表出现电压、电流 显示，此时电流显示为设定电流。
3．观察电流表显示数值是否所需要的电流值，根据实际工况、 利用柜面电流增减按钮调节设定电流值。 4．启动前请确认发生器阴极进退系统是否正常。可以手动进阴 极，一段时间后电压表显示变为零，然后再退阴极，电压显示 恢复至24V左右。若该过程正常，说明阴极进退系统正常。
开关电源术语定义
由一个或几个开关组成的UPS开关。用以使电力从一个电源转换至另一个电源
electronic（power）switch
（电力）电子开关
至少含有一个可控阀器件，用于电力电子切换的运行单元
mechanicalUPS（power）switch
机械式UPS（电力）开关
一种机械开关装置，在一般电路状况下能接通、传输和切断电流，一般电路状况包括规定的过载运行状况，以及在规定的非正常电路状况（如短路）下承载规定时间的电流
冗余系统
为提高负载电力的连续性，在一个系统中增加功能单元或单元组
Partial redundant UPS
局部冗余UPS
逆变器或逆变器和/或其它功能单元有冗余量的UPS
Standby redundant UPS
备用冗余UPS
在运行中的UPS单元发生故障之前，就有一个或几个UPS保持备用状态的不间断电源设备
本标准采用下列定义。本标准未特别给出的通用性的定义，参见GB/T2900.33、GB/T3859和相关标准的定义。
English
Chinese
描述
systems and components
系统和部件
Uninterruptible power system（UPS）
不间断电源设备（UPS）
变流器、开关和储能装置（如蓄电池）组合构成的，在输入电源故障时，用以维持负载电力连续性的电源设备
a)主电源存在，并处于给定允差之内；
b)蓄电池已充好电，或者在给定的能量恢复时间内已再充电；
c)连续运行或可能连续运行；
d)锁相有效（如有锁相）；
e)负载在给定范围之内；
f)输出电压在给定允差内；
g)在使用UPS开关的地方，旁路有效并在规定的允差之内。
开关电源的定义
开关电源的定义开关电源就是用通过电路控制开关管进行高速的导通与截止．将直流电**为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压的电源。
开关电源由以下几个部分组成：一、主电路从交流电网输入、直流输出的全过程，包括：1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。
2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。
3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。
4、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。
二、控制电路一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定.开关电源的三个条件1、开关：电力电子器件工作在开关状态而不是线性状态2、高频：电力电子器件工作在高频而不是接近工频的低频3、直流：开关电源输出的是直流而不是交流开关电源主要有以下特点：1.体积小、重量轻：由于没有工频变压器，所以体积和重量只有线性电源的20～30%。
2.功耗小、效率高：功率晶体管工作在开关状态，所以晶体管上的功耗小，转化效率高，一般为60～70%，而线性电电源只有30～40%。
开关电源的工作原理是:1.交流电源输入经整流滤波成直流;2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上;3.开关变压器次级感应出高频电压,经整流滤波供给负载;4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的.交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰; 在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高; 开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出; 一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源.主要用于工业以及一些家用电器上，如电视机，电脑等单片开关电源反馈电路的四种基本类型（1）基本反馈电路；（2）改进型基本反馈电路；（3）配稳压管的光耦反馈电路；（4）配TL431的光耦反馈电路。
开关电源基础知识学习资料
T = tON + tOFF
volatge, vL(t)
Buck的两个基本的公式
在电感电流连续模式CCM下： Vo=（Ton/T）×Vin=D × Vin
L=（(Vபைடு நூலகம்n-Vout)*Vout） /(ΔI*f*Vin)，这里的ΔI一般 取输出电流的10~30%。
2024/8/31
tON
VIN - VO
➢ 保护功能及附属功能： 1、OCP，OVP，OTP，欠压保护，限功率； 2、 绝缘电阻、绝缘电压、漏电流。
➢ 结构要求： 1、外形尺寸，2、外包装，3、安装条件，4、冷却方式，5、接口方式，6、 重量，7、名牌。
➢ 安规标准及EMC标准： 1、认证标志，3C，UL，GS，PSE，2、EMI测试标准。
工作原理： 通市电，经起动电阻R32 R33 R34给电容C8充电到15V-UVLO(OFF)。IC 开始工作， 输出PWM 脉冲，驱动MOSFET Q2导通，由于输出整流二极管D5、D6反偏截止，能 量存储在变压器T2原边电感。当变压器原边电流上升到输出反馈的设定值，无输出脉 冲，MOSFET Q2关断，D5、D6导通，进入反激阶段，能量从变压器原边传递到变压 器次级，经整流滤波给客户负载供电。如此周而复始，直至关机或保护。
开关电源基本概念3--主要技术指标
➢ 输入要求； 1、输入电压范围，2、输入电压频率，3、额定输入电流，4、输入电压跌落 及瞬间停电，5、浪涌冲击电流，6、静态功耗效率，能效标准，7、输入单 相或三相制，单相分两线制或三线制（classⅠ，classⅡ)，8、保险管。
➢ 输出要求： 1、额定输出电压，2、额定输出电流，3、稳压精度：电压调整率，负载调整 率，纹波及噪声；4、瞬态特性：启动时间，保持时间，输出电压的上升时间、 下降时间、过冲、欠冲。
开关电源的基本概念
响应时间与稳定性
响应时间
指开关电源对负载变化做出反应 并稳定输出的时间。
稳定性
指开关电源输出电压或电流的稳 定程度，包括长期稳定性和瞬态
稳定性。
快速响应和稳定性
表明开关电源具有良好的动态性 能和调节能力，能够适应负载变 化并保持稳定的输出，提高了电
源的使用可靠性和稳定性。
04 开关电源的分类与选择
高频化与小型化
总结词
随着电子设备的发展，开关电源的高 频化和小型化成为了重要的技术发展 方向。
详细描述
高频化能够减小开关电源的体积和重 量，提高其功率密度和响应速度。而 小型化则能够满足电子设备日益紧凑 的需求，使开关电源更好地集成到各 种设备中。
智能化与网络化
总结词
智能化和网络化是开关电源未来发展的重要趋势，能够提高开关电源的性能和可靠性，同时方便对其 进行远程监控和管理。
高效、可靠、体积小、重量轻、 调节方便、输出稳定等。
开关电源的应用领域
通信领域
通信设备中大量使用开 关电源，如基站、交换
机等。
电力电子领域
电机控制器、逆变器、 UPS等。
工业控制领域
家电领域
各种自动化设备和控制 系统。
电视、冰箱、空调等家 电设备中也有广泛应用。
开关电源的基本组成
输入电路
输入电路的作用是接收外部电 源，并进行滤波和整流，将交
开关电源的电路结构
输入电路的作用是隔离和整流输 入电压，以减少对电网的干扰和 防止电源对电网产生谐波干扰。
控制电路的作用是根据输出电压 和电流的变化，自动调节开关管 的开通和关断时间比率，维持输 出电压的稳定。
开关电源主要由输入电路、功率 变换电路、控制电路、输出电路 等组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源主要名词解释开关电源主要名词解释1．脉宽调制（Pulse Width Modulation–PWM）开关电源中常用的一种调制控制方式。
其特点是保持开关频率恒定，即开关周期不变，改变脉冲宽度，使电网电压和负载变化时，开关电源的输出电压变化最少。
2．占空比（Duty Cycle Ratio）一个周期T内，晶体管导通时间t oN所占比例。
占空比D=t oN/T。
3．硬开关（Hard Switching）晶体管上的电压（或电流）尚未到零时，强迫开关管开通（或关断），这是开关管电压下降（或上升）和电流上升（或下降）有一个交叠过程，因而，开关过程中管子有损耗，这种开关方式称为硬开关。
4．软开关（Soft Switching）使晶体管开关在其中电压为零时开通，或电流为零关断，从而在开关过程中管子损耗接近于零，这种开关方式称为软开关。
5．谐振（Resonance）谐振是交流电路中的一种物理现象。
在理想的（无寄生电阻）电感和电容串联电路输入端，加正弦电压源，当电源的频率为某–频率时，容抗与感抗相等，电路阻抗为零，电流可达无穷大，这一现象称为串联谐振。
同理，在理想的LC并联电路加正弦电流源时，电路的总导纳为零，元件上的电压为无穷大，称为并联谐振。
电路谐振时有两个重要参数：谐振频率–谐振时的电路频率，w0=1／√LC，称为谐振频率。
特征阻抗–谐振时，感抗等于容抗。
其值为：Zo=√L／C,称为特征阻抗。
当LC串联突加直流电压时,电路中电流按正弦规律无阻尼振荡，其频率即电路的谐振频率,或称振荡频率.6．准谐振（Quasi–Resonance）对于有开关的LC串联电路，当电流按谐振频率振荡时，如果开关动作，使电流正弦振荡只在一个周期的部分时间内发生，电流呈准正弦，这一现象称为准谐振。
同样，在LC并联电路中，借助开关动作，也可获得准谐振。
7．零电压开通（Zero–Voltage–Switching，简称ZVS）利用谐振现象，在开关变换器中器件电压按正弦规律振荡到零时，使器件开通，称为ZVS。
8．零电流关断（Zero–Current–Switching，简称ZCS）同理，当开关变换器的器件电流按正弦规律振荡到零时，使器件关断，称为ZCS。
9．PWM开关变换器（PWM Switching Converler）用脉宽调制方式控制晶体管开关通、断的开关变换器。
它属于恒频控制的硬开关类型。
10．离线式开关变换器（Off–Line Switching Converter）是一种AC／DC变换器，其输入端整流器和平波电容直接接在交流电网上。
11．谐振变换器（Resonant Converter）利用谐振现象，使开关变换器中器件上的电压或电流按正弦规律变化，从而创造了ZVS或ZCS的条件，称为谐振变换器。
分串联和并联谐振变换器两种。
在桥式变换器的输出端串联LC网络，再接变换器和整流器，可得串联谐振DC／DC变换器；在桥式变换器串联LC网络的电容两端并联负载（包括变压器及整流器），可得DC／DC并联谐振变换器。
12．准谐振变换器（Quasi–Resonant Converter）利用准谐振现象，使开关变换器中器件上的电压或电流按准正弦规律变化，从而创造了ZVS或ZCS的条件，称为准谐振变换器。
在单端、半桥或全桥变换器中，利用寄生电感和电容（如变压器漏感、晶体开关管或整流管的结电容）或外加谐振电感和电容，可得相应的准谐振变换器。
谐振参数可以超过两个，例如三个或更多，这时又称为多谐振变换器。
为保持输出电压基本恒定，谐振和准谐振变换器均必须应有变频控制。
13．零开关–PWM变换器（Zero–Switching Converter）在准谐振变换器中，增加一个辅助开关，以控制谐振网络的工作使变换器一周期内，一部分时间按ZCS或ZVS准谐振变换器工作，另一部分时间按PWM变换器工作，称为ZCS–PWM或ZVS–PWM变换器。
它兼有ZCS（或ZVS）软开关和PWM恒频控制的特点。
这时谐振网络中的电感是与主开关串联的。
14．零过渡–PWM变换器（Zero–Transition Converter）如果将谐振网络与主开关并联，仍用辅助开关控制，则也可得到与ZCS–PWM或ZVS–PWM变换器相同的特点，分别称为ZCT–PWM或ZVT–PWM变换器（ZCT–零电流过渡，ZVT–零电流过渡，ZVT–零电压过渡）。
它本质上仍属于ZCS或ZVS软开关–PWM变换器。
15．移相式全桥ZVS–PWM变换器（Phase–Shift FB ZVS–PWM Conveter）在全桥开关变换器中，利用开关管结电容和变压器漏感（必要时外加谐振元件）的谐振和移相控制驱动脉冲，以实现ZVS的条件，称为移相式全桥ZVS–PWM 变换器。
它也是软开关–PWM变换器，适用于大功率、低电压输出。
16．高频开关变换器60年代PWM开关变换器的开关频率为20kHz,所用开关器件为功率双极晶体管。
提高开关频率，可以降低变换器的体积、重量，提高功率密度，控制音频噪声，改善动态响应。
但为了提高开关频率，先决条件是必须有高频功率晶体管。
此外，频率越高，PWM开关（一种硬开关）的开关过程损耗也越大，不能保证高频高效运行。
高频功率MOSFET的广泛应用，使开关变换器高频化有了可能，PWM开关变换器的开关频率提高到30kHz以上。
80年代软开关变换技术的开发，使高频、高效率开关变换器有可能商品化。
例如：准谐振开关电源，开关频率达到1–10MHz，功率密度达到80W／in³（PWM开关变换器受频率限制，功率密度最高为0．5–3W／in³）；移相式全桥ZVS–PWM变换器，功率250W以上，开关频率可达0．5–1MHz。
但当应用1GBT做开关器件时，开关频率一般只限于20–40kHz。
但有些高频1GBT如1RGBC30U可工作到300kHz。
17．DC／DC开关变换器由直流电源供电时，输送直流功率的开关变换器。
它是开关电源的功率电路，包括功率变换及整流滤波两部分。
其输出电压可低于或高于输入电压。
按输入、输出有无变压器分有隔离、无隔离两类。
无隔离变压器的DC／DC变换器的典型拓扑有：Buck，Boost，Buck–Boost， Cuk，Sepic和Zeta六种。
其中Buck，Boost和Buck–Boost是基本的拓扑。
它们的核心部分是T形（或Y形）开关网络。
注：T形开关网络由功率晶体管S、整流二极管D及电感L组成，不同接法得到不同拓扑，如下表，设T形网络三个端点标为a，b及c，中点为o，T形网络的输入（ab）端和输出（cb）端分别接直流电源和并有滤波电容的负载。
拓扑名称串联支路oa 并联支路ob 串联支路ocBuck Boost Buck- Boost18．连续导电模式CCM（Continueous Conducting Mode）一周期内电感电流（或传送能量的电容电压）始终大于零。
19．不连续导电模式DCM（Discontinueous Conducting Mode）一周期内上述电量波形不连续。
20．Buck变换器又称降压变换器，由简单的电压斩波加LC滤波电路组成。
CCM时（下同），理论上其稳态电压比V o／V=D﹤1，D为占空比，故输出电压V o小于输入电压V o但输入端电流不连续，而输出端电流连续。
21．Boost变换器又称升压变换器，也是斩波和滤波的组合电路，滤波电感接在输入端。
理论上电压比V o／V i=1／（1–D），故输出电压高于输入电压。
输入电流连续，适合于做有源功率因数校正电路。
但输出电流不连续。
Boost电路与Buck电路对偶。
22．Buck–Boost变换器由电压斩波器和滤波器组成。
其特点是依靠电感储能，将功率由电源传送到负载。
稳态电压比V o／V i=D／（1–D），输出电压可高于或低于输入电压，取决于D大于或小于0.5。
输入和输出电流均不连续。
23．Cuk（丘克）变换器Buck–Boost的T形开关网络经过对偶变换可得Cuk变换器的△形（或II形）开关网络。
设△网络的三端标号为a、b、c、（c为共地端），则a c支路接开关S，bc支路接二极管D，a b（串联）支路接电容C。
Cuk变换器与Buck–Boost 变换器对偶，左半部分电路与Boost类似，右半部分电路与Buck类似，左右两部分用电容耦合。
其电压比也是D／（1–D），即输出电压可高于或低于输入电压。
但输出电流连续，输入一般串联电感，因此输入电流也连续。
Cuk电路的特点是靠耦合电容储能，将功率又电源传送到负载，该电容称为能量传送元件。
24．Sepic变换器Sepic变换器左半部分与Boost电路类似，右半部分与Buck–Boost类似，中间以电容（传送能量的元件）耦合，Sepic变换器是Cuk变换器的派生电路。
25．Zeta变换器Zeta变换器也是Cuk变换器的派生电路。
传送能量的元件是电容，与Sepic变换器有类似之处。
但左半部分类似Buck–Boost，而右半部分类似Buck。
26．单端变换器（Single–Ended Converter）电路形式最简单的有隔离变压器的DC／DC变换器。
其主要特征是高频变压器的磁心被单向脉动电流激磁，一周期内磁心中的磁通只在磁滞回线（即B–H回线的第一象限）上变化，因而磁心的磁性能不能充分利用。
按一周期内激磁方向不同，有正激、反激变换器；还有带隔离的Cuk变换器等。
可以有多路输出。
27．（单管）正激变换器（Forward Converter）结构简单的一种单端变换器，本质上是有隔离变压器的Buck变换器，副边输出端除串联一个二极管外，还并联一个续流二极管。
其特点是开关管导通时，能量由原边传送到副边；开关管关断时，副边依靠电感续流。
但两种情况下磁心所受激磁方向相同。
因此必须采取“复位”措施（如变压器加去磁绕组），使一周期内结束时磁通恢复到周期开始时的原位置。
单管正激变换器适用于小功率（几十到几百W），开关管承受电压按2Vi计算。
Vi为输入电压。
28．双管正激变换器（Two–Transistor Forward Converter）正激变换器中有两个开关管与变压器原边绕组串联，同时开通或关断。
变压器原边接法象一个电桥，桥臂对角分别为两个开关管和两个二极管。
桥的输出接变压器原边，副边电路形式和单管正激一样。
其运行模式和桥式变换器完全不同。
由于toff时有去磁电流经过二极管及原边绕组，故无需另设去磁绕组。
双管正激变换器可用于中等功率（1–2kW以下），每管承受电压约为Vi。
两套相同的双管正激变换器副边并联，输入串联或并联，接于AC／DC整流器后，可用于大功率（5–10kW）输出、输入端接AC 400W或220电网的整流输出端。
