KWP2000协议
KWP2000协议分析及基于CANoe的开发测试
KWP2000协议分析及基于CANoe的开发测试摘要：本文介绍了欧洲汽车领域广泛采用的车载诊断协议KWP2000，针对KWP2000诊断服务在K 线（ISO 14230）和CAN总线（ISO 15765）上的两种实现方式，对协议的核心内容和发展历史进行了较为深入的剖析和对比。
本文还介绍了采用Matlab/Simulink/StateFlow进行协议开发的一般流程，以及该协议在Vector公司的CANoe软硬件平台上的应用实现和开过程。
关键词：KWP2000，K线，CAN总线，开发，CANoe1 前言在汽车故障诊断领域，针对诊断设备和汽车ECU之间的数据交换，各大汽车公司几乎都制订了相关的标准和协议。
其中，欧洲汽车领域广泛使用的一种车载诊断协议标准是KWP2000（Keyword Protocol 2000），该协议实现了一套完整的车载诊断服务，并且满足E-OBD（European On Board Diagnose）标准。
KWP2000最初是基于K线的诊断协议，由于K线物理层和数据链路层在网络管理和通讯速率上的局限性，使得K线无法满足日趋复杂的车载诊断网络的需求。
而CAN网络（Controller Area Network）由于其非破坏性的网络仲裁机制、较高的通讯速率（可达1M bps）和灵活可靠的通讯方式，在车载网络领域广受青睐，越来越多的汽车制造商把CAN 总线应用于汽车控制、诊断和通讯。
近年来欧洲汽车领域广泛采用了基于CAN总线的KWP2000，即ISO 15765协议，而基于K线的KWP2000物理层和数据链路层协议将逐步被淘汰。
在网络协议开发和测试应用方面，美国MathWorks公司和德国Vector公司提供了功能强大的开发和测试工具，可分别用于协议栈源码的开发和ECU测试。
2 基于K线的KWP2000协议基于K线的KWP2000协议标准主要包括ISO/WD 14230-1～14230-4，各部分协议与OSI模型的对应关系如表1所示。
KWP2000协议解析
KWP2000协议解析KWP 2000协议是最常用的通信协议之一，是属于OBD II标准协议的一种。
KWP系统又称为关键字协议，因为这种协议在系统进入时，会涉及到关键字的校验而得名。
下面从物理层特性、系统进入、帧结构、命令交互、交互时间参数、常用命令字等几个方面来介绍这种协议。
Ø物理层特性：通常采用10416BPS的波特率；空闲电平通常为12V；数据位格式为1+8+1，没有校验位。
Ø系统进入初始化：有两种初始化方式。
第一种由设备先发送25ms的拉低电平，然后是25ms的高电平（空闲电平），然后再发送系统进入数据，系统进入数据通常为5个字节，ECU响应7个字节，完成系统初始化交互。
请参见下图：设备————><—————ECU|<———————数据区————————>|图2-1-1第二种初始化方式为设备发送5BPS或者200BPS的地址码，ECU响应55H，KW1，KW2，设备对KW2取反发回给ECU，ECU对地址码取反发回给设备，完成系统初始化交互。
其中55H这个字节用来规定后面的通信波特率。
参见下图Tool——> <—<— <——> <—ECU图2-1-2Ø帧结构：命令头（1个或多个字节）+命令体（1个或多个字节）+校验（通常为和校验）。
在命令头中，包括以下几个部分的内容：格式+目标地址+源地址+长度字节。
长度信息有时候在格式字节中体现，则不需要另外的长度字节，长度信息用以表示命令体的内容；目标地址和源地址有时候也会没有。
命令体的内容中：命令字+命令内容。
命令内容可以没有。
举例如下：81H 11H F1H 81H 04H第一个字节81H为格式+长度信息（80+1）第二个字节11H为目标地址第三个字节F1H为源地址第四个字节81H为命令字，表示系统进入最后一个字节04H为前面4个字节的校验和同样，也可能表现如下：80H 11H F1H 01H 3EH C1H这种情况下，长度字节放在源地址之后还可能表现为：02H 1AH 9AH B6H这种情况下，格式字节和目标地址源地址都已经没有了还有一种特殊的情况，在上一种情况的基础上，在帧数据之前，加一个00，例如：00H 02H 1AH 9AH B6H但这种帧结构的情况极少。
KWP2000协议
KWP2000协议协议名称：KWP2000协议一、背景介绍KWP2000协议是一种用于汽车诊断和通信的标准协议，它提供了一种标准化的方式，使得汽车制造商和汽车诊断工具供应商能够在汽车电子系统中进行通信和诊断。
该协议的设计旨在支持诊断、编程和传输数据等功能，以实现对汽车电子控制单元（ECU）的有效管理。
二、目标和目的本协议的目标是确保汽车制造商和汽车诊断工具供应商之间的通信和诊断能够高效、准确地进行。
具体目的包括：1. 提供一种标准化的通信协议，使得汽车制造商和汽车诊断工具供应商能够在汽车电子系统中进行通信和诊断。
2. 支持诊断、编程和传输数据等功能，以实现对汽车电子控制单元（ECU）的有效管理。
3. 提供一种可靠的通信机制，确保数据的准确传输和解析。
4. 保护汽车电子系统的安全性，防止未经授权的访问和操纵。
三、协议内容1. 物理层协议KWP2000协议使用标准的物理层接口，如ISO 9141-2、ISO 14230-4（K-Line）和ISO 15765-4（CAN）等。
具体的物理层协议需根据实际应用情况进行选择和配置。
2. 数据链路层协议KWP2000协议使用数据链路层协议进行数据的可靠传输和解析。
具体协议内容包括：- 数据帧格式：KWP2000协议使用统一的数据帧格式，包括帧头、数据和帧尾等部分。
- 数据帧解析：接收方需要能够正确解析数据帧，包括帧头、数据和帧尾的解析、校验和错误处理等。
- 数据流控制：KWP2000协议支持数据流控制功能，确保数据的有序传输和接收。
3. 应用层协议KWP2000协议的应用层协议定义了具体的诊断和通信功能。
具体协议内容包括：- 诊断服务：KWP2000协议支持多种诊断服务，如读取和清除故障码、读取传感器数据、编程和配置等。
- 诊断请求和响应：KWP2000协议规定了诊断请求和响应的格式和内容，确保诊断数据的准确传输和解析。
- 诊断会话管理：KWP2000协议支持诊断会话的建立、维护和结束，确保诊断过程的顺利进行。
KWP2000 瑞典车协议

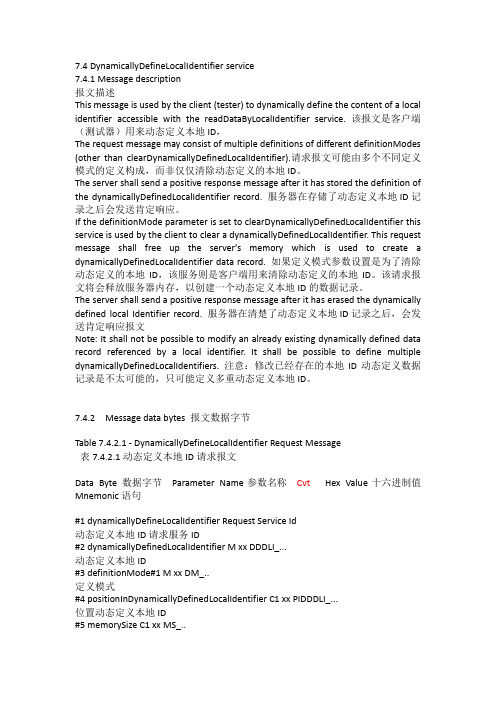

7.4 DynamicallyDefineLocalIdentifier service7.4.1 Message description报文描述This message is used by the client (tester) to dynamically define the content of a local identifier accessible with the readDataByLocalIdentifier service. 该报文是客户端（测试器）用来动态定义本地ID，The request message may consist of multiple definitions of different definitionModes (other than clearDynamicallyDefinedLocalIdentifier).请求报文可能由多个不同定义模式的定义构成，而非仅仅清除动态定义的本地ID。
The server shall send a positive response message after it has stored the definition of the dynamicallyDefinedLocalIdentifier record. 服务器在存储了动态定义本地ID记录之后会发送肯定响应。
If the definitionMode parameter is set to clearDynamicallyDefinedLocalIdentifier this service is used by the client to clear a dynamicallyDefinedLocalIdentifier. This request message shall free up the server's memory which is used to create a dynamicallyDefinedLocalIdentifier data record. 如果定义模式参数设置是为了清除动态定义的本地ID，该服务则是客户端用来清除动态定义的本地ID。
4G15S发动机诊断通讯协议-CF_KWP2000_Foton_4G15_081224cn_JJ
