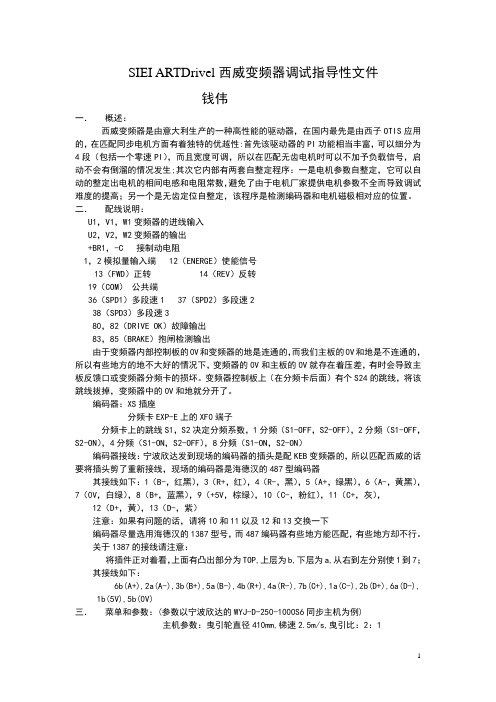

【IE工业工程】SIEI西威变频器调试指导性文件xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentvSIEI ARTDrivel西威变频器调试指导性文件钱伟一．概述：西威变频器是由意大利生产的一种高性能的驱动器，在国内最先是由西子OTIS应用的，在匹配同步电机方面有着独特的优越性:首先该驱动器的PI功能相当丰富，可以细分为4段（包括一个零速PI），而且宽度可调，所以在匹配无齿电机时可以不加予负载信号，启动不会有倒溜的情况发生;其次它内部有两套自整定程序：一是电机参数自整定，它可以自动的整定出电机的相间电感和电阻常数，避免了由于电机厂家提供电机参数不全而导致调试难度的提高；另一个是无齿定位自整定，该程序是检测编码器和电机磁极相对应的位置。

二．配线说明：U1，V1，W1变频器的进线输入U2，V2，W2变频器的输出+BR1，-C 接制动电阻1，2模拟量输入端12（ENERGE）使能信号13（FWD）正转14（REV）反转19（COM）公共端36（SPD1）多段速1 37（SPD2）多段速238（SPD3）多段速380，82（DRIVE OK）故障输出83，85（BRAKE）抱闸检测输出由于变频器内部控制板的0V和变频器的地是连通的，而我们主板的0V和地是不连通的，所以有些地方的地不大好的情况下，变频器的0V和主板的0V就存在着压差，有时会导致主板反馈口或变频器分频卡的损坏。

变频器控制板上（在分频卡后面）有个S24的跳线，将该跳线拔掉，变频器中的0V和地就分开了。

编码器：XS插座分频卡EXP-E上的XF0端子分频卡上的跳线S1，S2决定分频系数，1分频（S1-OFF，S2-OFF），2分频（S1-OFF，S2-ON），4分频（S1-ON，S2-OFF），8分频（S1-ON，S2-ON）编码器接线：宁波欣达发到现场的编码器的插头是配KEB变频器的，所以匹配西威的话要将插头剪了重新接线，现场的编码器是海德汉的487型编码器其接线如下：1（B-，红黑），3（R+，红），4（R-，黑），5（A+，绿黑），6（A-，黄黑），7（0V，白绿），8（B+，蓝黑），9（+5V，棕绿），10（C-，粉红），11（C+，灰），12（D+，黄），13（D-，紫）注意：如果有问题的话，请将10和11以及12和13交换一下编码器尽量选用海德汉的1387型号，而487编码器有些地方能匹配，有些地方却不行。

SIEI西威变频器调试指导性文件3

SIEI ARTDrivel西威变频器调试指导性文件钱伟一．概述：西威变频器是由意大利生产的一种高性能的驱动器，在国内最先是由西子OTIS应用的，在匹配同步电机方面有着独特的优越性:首先该驱动器的PI功能相当丰富，可以细分为4段（包括一个零速PI），而且宽度可调，所以在匹配无齿电机时可以不加予负载信号，启动不会有倒溜的情况发生;其次它内部有两套自整定程序：一是电机参数自整定，它可以自动的整定出电机的相间电感和电阻常数，避免了由于电机厂家提供电机参数不全而导致调试难度的提高；另一个是无齿定位自整定，该程序是检测编码器和电机磁极相对应的位置。

二．配线说明：U1，V1，W1变频器的进线输入U2，V2，W2变频器的输出+BR1，-C 接制动电阻1，2模拟量输入端 12（ENERGE）使能信号13（FWD）正转 14（REV）反转19（COM）公共端36（SPD1）多段速1 37（SPD2）多段速238（SPD3）多段速380，82（DRIVE OK）故障输出83，85（BRAKE）抱闸检测输出由于变频器内部控制板的0V和变频器的地是连通的，而我们主板的0V和地是不连通的，所以有些地方的地不大好的情况下，变频器的0V和主板的0V就存在着压差，有时会导致主板反馈口或变频器分频卡的损坏。

变频器控制板上（在分频卡后面）有个S24的跳线，将该跳线拔掉，变频器中的0V和地就分开了。

TiNet S2024EI-S软件配置手册
