施工技术交底记录表.(盆式支座)
支座交底doc
三、支座安装允许偏差和检验方法见下表
序号
项目
允许偏差（mm）
检查方法
1
墩台纵向错动量
一般高度墩台
20
测量
2
墩台横向错动量
一般高度墩台
15
3
同端支座中心横
向距离
偏差与桥梁设计中心对称时
+30、-10

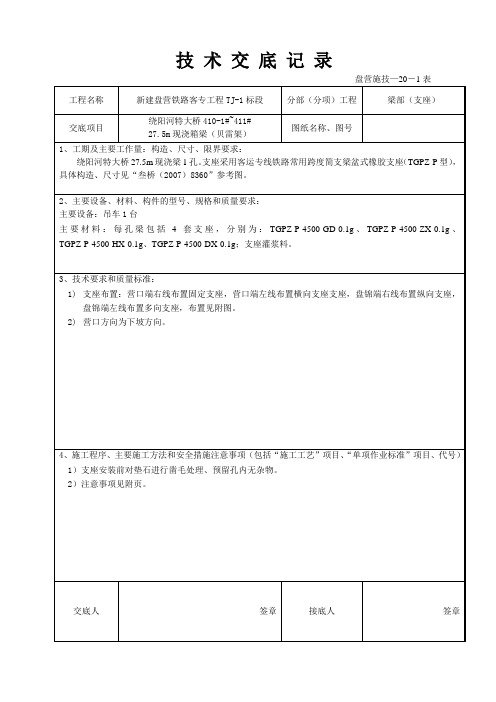

2、主要设备、材料、构件的型号、规格和质量要求：
主要设备：吊车1台
主要材料：每孔梁包括4套支座，分别为：TGPZ-P-4500-GD-0.1g、TGPZ-P-4500-ZX-0.1g、TGPZ-P-4500-HX-0.1g、TGPZ-P-4500-DX-0.1g；支座灌浆料。
3、技术要求和质量标准：
3、支座预埋垫板须水平设置，预埋板版面要平整，其四角相对高差不大于2mm。
4、严格按照设计图纸中的支座形式和滑动方向进行安装，对支座外露面及预埋件进行防锈处理。
5、施工时务必保持支座上预埋板处于水平状态。
6、支座预埋板上锚固螺栓孔要垂直，支座顶粱底钢板和锚栓要预埋准确。预埋板埋设位置按照设计图要求预留偏移量。位置与设计要求偏差不大于2mm。
11、灌浆要使支座底部灌注饱满，不得有空洞，施工时可从一端开始灌注，直至从另一端流出为止。支座锚栓孔部位要灌注密实。
12、灌浆剂的施工配合比为1：0.15，施工时要严格控制，保证浆体质量。
13、强度达到20Mpa后，拆除灌浆钢模板，检查是否有漏浆处，必要时对漏浆处进行补浆。拧紧支座下锚栓。
14、支座螺栓安装时注意，要将支座型号同螺栓包装箱上的型号对应，不得安错。支座的上坡方向要与图纸一致。
盆式橡胶支座和球型支座施工技术交底(详细)
盆式橡胶支座和球型支座施工技术交底
预制架设简支箱梁安装要求
简支梁在吊装前,先将支座安装在预制箱梁的底部,上支座板与梁底预埋钢板间不得留有空隙.凿毛支座就位部位的支撑垫石表面,清除预埋锚栓孔中的杂质,安装灌浆用模板
用水将支撑垫石表面浸湿.灌浆用模板可采用预制钢模,底层设一层4米米厚橡胶防漏条
膨胀螺栓固定在支承垫石顶面.见图二.
吊装预制箱梁(带支座),将箱梁落在临时支撑千斤顶上,通过千斤顶调整梁体位置及标高各千斤顶的反力不超过平均值的5%.支座就位后,在支座底板与桥墩或桥台支撑垫石顶面之
工程项目新建南京至安庆铁路工程施工合同段NASZ-3标段
单位工程名称
施工单位施工部位
交底日期交底地点
图二
图三
强度达到20米Pa,拆除钢模板,检查是否有漏浆处,必要时对漏浆处进行补浆,拧紧下支座锚栓,并拆除各支座上下连接钢板及螺栓,拆除临时千斤顶,安装支座围板.
待灌注梁体混凝土后、张拉预应力钢筋前拆除各支座上、下连接钢板及螺栓,待梁体施工完成后安装支座围板.(此适用于现浇梁)
座浆法(此适用于现浇梁)：
交底接受人交底人审核人
备注：。
7-1、盆式橡胶支座安装施工技术交底
盆式橡胶支座安装施工技术交底天津一期藏立新一、施工准备1、安装前的检查在安装支座前应对支座垫石进行检查，支座安装标高应符合设计要求；另外支座在安装前应全面检查,查看零件有无丢失、损坏，橡胶块与底盆间有无压缩空气等.2、施工器具吊车、扳手、钢丝绳、硅脂润滑剂、平尖头铁锹、手推车、木抹子、塑料布、无齿锯、水平尺、手锯、钢卷尺等。
3、支座的选用盆式橡胶支座常用于大跨径、大吨位的箱梁桥、斜拉桥和悬索桥。
其支座的选用很关键，必须根据实际情况选择合适的支座。
下面将各种常用系列盆式橡胶支座的主要技术性能列表如下。
盆式橡胶支座主要技术性能表表中代号各不相同，特别是GPZ系列与TPZ—2系列、RPZ系列之间的代号容易混淆，在选用时应特别加以注意。
在此特举几例以助于区别,如GPZ5000SXF表示支座反力为5000KN,双向活动的耐寒型公路桥梁盆式支座，TPZ20000—DX-150C表示支座反力为20000KN，位移量±150mm，常温性多向活动支座，RPZ2000GDF表示支座反力2000KN 耐寒型固定支座，MOV-A11—R20000-e100表示支座反力为20000KN,位移量±100mm 的多向活动支座.其中GPZ系列、TPZ-2系列及RPZ系列都未做过抗震验算,可抗一般烈度地震；SY—1系列为上海市政工程研究院设计，支座本身能抗烈度为7度的地震。
二、质量要求1、安装前应对支座进行检查、验收，所有的橡胶支座必须有产品合格证明书.制造支座的胶料、钢材和聚四氟乙烯料的物理机械性能、力学性能符合交通部行业标准JT/T4。
2、检查支座垫石顶面标高,力求准确一致，还应注意两个方向的四角高差不得大于2ｍｍ，以保证平面两个方向的水平。
活动支座安装前用丙酮或酒精仔细擦洗各相对滑移面,擦净后在四氟板的储油槽内注满“295硅脂”润滑剂，并注意保持清洁.支座的其它部件也应擦洗干净.3、当梁体有纵向坡度时，可按下列几种情况分别处理：⑴、当梁体纵坡i≤1％时,纵坡由支撑垫石顶面调整,支座斜置.⑵、当梁体纵坡1％＜i≤3%时，在梁底与支座之间安置与桥梁纵坡度一致的楔行钢板（或楔行混凝土垫块）,楔行板与梁底用环氧树脂砂浆粘结，支座平置,如为施工方便也可选用坡角矩形板式橡胶支座。
支座安装技术交底记录
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录（表式C2-1）
编号
桥三队
工程名称
北京地铁五号线大屯—大羊坊区间高架桥
交底日期
2005.9.20
施工单位
中铁十七局集团有限公司
分项工程名称
技术交底记录（表式C2-1）
编号
桥三队
工程名称
北京地铁五号线大屯—大羊坊区间高架桥
交底日期
2005.9.20
施工单位
中铁十七局集团有限公司
分项工程名称
支座安装
交底摘要
35#—38#箱梁支座安装技术交底
交底内容：
2、支座安装允许偏差
①支座高程±2mm
②支座位置≤3mm
③支座平整度≤2mm
3、外观鉴定
将杂物清理干净、外露面应拍实压平
2、准备好现场自拌C50细石砼的各种材料及配合比，水泥出厂不宜超过三个月。准备好环氧砂浆材料：二丁酯、乙二胺、环氧树脂、细砂等。
3、准备好各种机具：如水平尺、板手、铁抹子、钢楔、汽车吊、水筒等。
4、在墩顶上测量放线支座位置，检查标高是否符合设计要求。凿锚栓孔，整平支座底面。
二、操作工艺
1、工艺流程
2、操作方法
技术交底记录
编号
桥三队
工程名称
北京地铁五号线大屯—大羊坊区间高架桥
交底日期
2005.9.20
施工单位
中铁十七局集团有限公司
分项工程名称
支座安装
交底摘要
35#—38#箱梁支座安装技术交底
交底内容：
一、施工准备
1、支座进场，应清点规格与数量是否与设计图或《各队支座数量表》相符，若有差错，应及时向物资部反应，进行调整。
4桥梁支座安装施工技术交底记录
(2)砂：砂的品种、质量应符合国家现行标准《公路桥涵施工技术规范》(JTJ041)的要求,进场后按 国家现行标准《公路工程集料试验规程》(JTJ058)的规定进行取样试验合格。
(3)石子：应采用坚硬的卵石或碎石，并按产地、类别、加工方法和规格等不同情况，按国家现行标 准《公路工程集料试验规程》(JTJ058)的规定分批进行检验,其质量应符合国家现行标准《公路桥 涵施工技术规范》(JTJ041)的规定。
现行公路桥梁支座标准的规定，并满足设计要求。 2.配制环氧砂浆材料：二丁酯、乙二胺、环氧树脂、二甲苯、细砂，除细砂外其他材料应有合格证及
使用说明书，细砂品种、质量应符合有关标准规定。 3.配制混凝土及补偿收缩砂浆材料。
(1)水泥:宜采用硅酸盐水泥和普通硅酸盐水泥.进场应有产品合格证或出厂检验报告,进场后应对强 度、安定性及其他必要的性能指标进行取样复试，其质量必须符合国家现行标准《硅酸盐水泥、普 通硅酸盐水泥》(GB 175)等的规定。 当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。不同 品种的水泥不得混合使用。
(5)掺合料：掺合料应标明品种、生产厂家和牌号。掺合料应有出厂合格证或质量证明书和法定检 测单位提供的质量检测报告，进场后应取样复试合格。掺合料质量应符合国家现行相关标准规定, 其掺量应通过试验确定。
支座安装技术交底记录
技术交底记录
工程名称新建长春至吉林城际铁路技术交底单位工区工程技术科
交底项目简支箱梁支座安装交底日期6月1日
内容:
支座预埋板上: 固定支座设置根据图纸要求（详见架梁次序表）, 横向（HX）支座设在固定（GD）支座横桥向支座位置, 多向（DX）支座设在固定(GD)支座斜对角支座位置, 纵向(ZX)支座设在固定(GD)支座顺桥向支座位置, 详见上图。
注意支座安装方向要正确, 螺栓紧固。
直线时固定支座设在线路前进方向左侧, 曲线时固定支座设在曲线内侧。
2. 墩顶千斤顶、油泵安装就位
架梁用临时支撑采取400T油压千斤顶, 两泵四顶为一组, 一个桥墩设一泵两顶, 即一台油泵同时带两台千斤顶同时顶升, 每一分油路串联有一个节流阀, 可单点进行标高微调, 标高调整好后, 关闭可靠性很高高压球阀进行持荷保压。
四个千斤顶和油泵随架桥机吊至墩顶, 设置在墩顶临时支撑位置, 千斤顶安放在防落梁挡板位置, 油泵放在两支撑垫石中间位置。
以下图所表示。
3.支座砂浆维护模板安装、砂浆搅拌机具和材料就位
可拆卸预制模板用40mm×40mm厚角钢制作, 高40mm, 长、宽分别比支座下底板尺寸宽40mm, 插入灌浆软管模板位置, 作一个凸槽50mm×100mm。
技术交底记录。
盆式支座施工技术交底
6、根据所发支座尺寸，在支座四周支立用4cm的角钢制作的小型钢模板围堵，下垫胶皮垫防漏。
7、梁、板地面和垫石顶面的钢垫板应埋置稳固。垫板与支座间应平整密贴,支座四周不得有0.3mπι以上的缝隙，并应保持清洁。
1、支座安装时，用钢板将支座垫起调整到设计标高位置，保证四角高差不大于Inm1。支座纵向中心线与梁部中心线要重合或平行。
2、安装时支座锚碇板贴近混凝土或砂浆的面必须无灰尘和油渍。
3、纵向活动支座安装时下导向挡块必须保持平行，交叉角不大于2°,支座中心线与主梁中心线应平行。
4、支座下板与墩台的连接则应预留地脚栓孔。孔的尺寸应大于或等于三倍地脚螺栓的直径，深度稍大于地脚螺栓的长度。立好模板，将预留孔内杂物清除,用水将支承垫石表面浸湿；孔中浇注环氧树脂砂浆，于初凝前插进地脚螺栓并带好螺母。通过灌浆要求地脚螺栓露出螺母顶面的高度，不得大于螺母的厚度。待砂浆完全凝固后再拧紧螺母。
11、支座清洁完成后，将其利用上下连接板固定。
12、支架上搭设与墩顶高度相同的作业平台，搅拌机需吊到平台上进行搅拌。
13、在进行首次灌浆前，要进行必要的模拟试验，满足各项指标时才可施工。
14、根据实际砂浆高度及预留孔尺寸实际计算所需砂浆用量，附表中仅按设计计算，进料时必须进足并有足够储备。
二、支座安装
5、灌浆时，砂浆不可聚有气泡，且灌浆后3天或砂浆强度达到80%以前不得碰撞或受压。
6、灌浆时要将实际灌浆量与理论计算量进行对比，不许产生过大误差，不许中间缺浆。拆模后检查是否有漏浆处，必要时对漏浆处进行补浆。
7、对于纵向及多向活动支座，按照合拢时的气温及年平均气温计算出梁体碎温度收缩，然后结合设计图纸中所给的梁部砂弹性变形及收缩徐变引起的各支点偏移量，计算出支座上板纵向预偏量。在铺梁体底模前须核对支座上摆预留量是否与计算值相符，如不相符，须先放松支座的临时固定板螺丝，再将盆式支座滑动板依据计算的预留量放置到位，并核对指针方向位置是否正确。
施工技术交底记录表
施工技术交底记录表项目名称：施工单位：监理单位：工程地址：交底日期：工程编号：1. 交底内容1.1 工程概况1.2 施工方案1.3 施工工艺与方法1.4 施工材料与设备1.5 施工质量要求1.6 安全预防措施1.7 工期计划1.8 合同约定事项1.9 其他重要内容（如特殊约定、变更事项、注意事项等）2. 交底人员2.1 施工单位交底人员： - 姓名：- 职责：- 联系方式：2.2 监理单位交底人员： - 姓名：- 职责：- 联系方式：3. 交底记录3.1 工程概况交底- 工程名称：- 工程位置：- 建筑规模：- 工程内容：3.2 施工方案交底- 施工方案名称：- 主要施工内容：- 相关图纸与设计文件：3.3 施工工艺与方法交底- 施工工艺说明：- 施工方法及步骤：- 特殊施工技术要求：- 施工工艺图纸：3.4 施工材料与设备交底- 材料名称及规格：- 材料使用位置：- 材料性能要求：- 设备的型号及使用方法：3.5 施工质量要求交底- 特殊质量要求及控制措施： - 质量检验及验收标准：- 质量记录表单：3.6 安全预防措施交底- 安全注意事项：- 施工现场安全设施：- 紧急事故应急预案：3.7 工期计划交底- 施工进度计划安排：- 重点工序及关键节点：- 工程交付时间要求：3.8 合同约定事项交底- 合同要求及约定：- 相关条款及计划：3.9 其他重要内容交底- 特殊约定或变更事项：- 注意事项及风险防控措施：4. 交底确认4.1 施工单位确认：- 姓名：- 职务：- 日期：4.2 监理单位确认：- 姓名：- 职务：- 日期：备注：- 本交底记录表需在交底会议结束后3个工作日内完成，并提交相关部门备案。
- 如有需要，可附上相关图纸、设计文件、技术规范等资料。
本交底记录表为施工技术交底的重要文件，请施工单位和监理单位严格按照要求填写、核对并签字确认。
交底内容经双方确认后，具有法律效力，并作为施工单位完成相应工程的依据。
盆式橡胶支座安装技术交底
盆式橡胶支座安装技术交底
1、立柱浇注前必须对基础接触面凿毛，凿至设计标高。
2、立柱浇注砼时，支座螺栓予留孔直径为10cm，孔深度为50cm;
3、橡胶支座在安装前，必须检查产品合格证。
4、梁底支座安装部位的砼要求平整。
5、柱顶和桥台支座安装部位，应用C40砼作成支座垫石，垫石尺寸
按设计图纸施工，厚度超过4cm的垫石，加设直径10毫米的钢筋网片一层。
6、支座中心线应与主梁中心线平行。
7、活动支座上、下支座板顺桥方向的中心线应重合，其交角不得大
于5’。
8、活动支座安装就位后，应将上、下座板之间用钢筋或钢板临时连
接定位。
以防止施工过程中发生错位。
待梁体施工完毕后，立即拆除临时定位钢件。
9、支座在安装围板前，用棉丝将不锈钢滑动面仔细擦净，以防止灰
尘侵入聚四氟乙烯板表面。
10、支座与板梁连接处采用地脚螺栓时，孔洞灌注C40细石砼，顶面
要求标高准确、表面平整。
11、安装前必须将支座位置凿毛处理并清理干净。
12、每根柱子顶所对应的盆式橡胶支座类型和尺寸必须符合设计要
求，具体尺寸见附图。
支座安装允许偏差如下：
1）支座十字线扭转值：-1.0~+1.0mm;
2）固定支座十字线里程位置：-20.0~+20mm;
3）辊轴位置纵向位移：-3~+3mm；
4）支座底板四角相对高差：2mm。
支座、垫石施工技术交底记录
1、严格按有关规定安装线路及设备，用电设备都要安装地线，不合格的电器器材严禁使用。库房、油库严禁焰火，油库施工场地要安装避雷装置。
2、配电箱开关分开设置，必须坚持一机一闸用电，并采用两级漏电保护装置；配电箱、开关箱必须安装牢固，电具齐全完好，注意防潮。
3、现场照明：照明电线绝缘良好，导线不得随地拖拉或绑在脚手架上。照明灯具的金属外壳必须接零，室外照明灯具距地面不低于3m，室内距地面不低于2.4m。
安全工作是项目施工管理的重要内容，确保施工安全及运营和行车安全，避免事故发生，是参加施工的全体职工的重要任务，正确贯彻“安全为了生产，生产必须安全”及“安全第一，预防为主”的方针，建立健全安全保证体系，建立安全责任制，开展安全教育，强化安全意识，加强安全监督检查，在督促安全的前提下，全面完成施工任务。
检验方法
范围
点数
支座高程
±5
每个支座
1
用水准仪测量
支座偏位
3
2
用经纬仪、钢尺量
四、安全保证体系与措施
1、安全生产目标
本工程的安全目标为：消灭由于施工引起的一切事故,杜绝重伤以上人身伤害事故。
2、安全控制重点
本工程的安全控制重点是：
1高空作业安全
2用电作业安全
3交通与机械作业安全
4防暴雨（防洪）及防火安全。
3.安全施工管理措施
1、建立安全施工责任制度。建立各级安全施工责任制，各级人员必须认真遵守国家有关安全方面的政策、法令和规章制度。建立安全岗位责任制，逐级签订安全生产责任状，明确分工，责任到人。
2、主管施工生产的领导和施工负责人员在布置施工任务时，必须同时布置安全工作；根据工程和施工特点编制安全交底。班组在班组长的领导下和专职安全人员的指导下，负责本班组的安全施工，督促工人遵守操作规程和各项安全施工制度，并组织班前班后的安全监查；参加施工的人员应遵守安全施工规章制度，不得违章作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
记录表01
施工技术交底记录表
承包单位：西部中大建设集团有限公司合同段：总承包部第一分部监理单位：广西交科工程监理咨询有限公司编号：
交
底
内
容
2、支座可承受的水平力
固定支座(GD类型)单向活动支座(DX类型)，横桥向所能承受的水平力为支座反力的10%。
双向活动支座结构图
单向活动支座结构图
固定支座结构图
3、位移量：
交底内容
本系列盆式橡胶支座设计的最大位移量如下：
项目/类型/支座应力(KX)
纵桥向最大位移量(mm)
横桥向最大位移量(mm)
GPZ系列支座与桥梁的连接：
1、焊连连接：桥梁上下部构造在施工中，在支座位置应预埋比本系列支座顶、底板大的钢板，并有可靠锚固措施。
支座就位后用断续焊接将支座顶、底板与预埋钢板焊接在一起。
2、地脚螺栓连接：用地脚螺母将支座与桥梁上下部构造连接。
上述两种方法也可混合使用，如支座与大梁采用地脚螺栓连接与墩台采用焊接连接。
当采用预埋地脚螺体孔的地脚螺体连接时，建议用环氧树脂砂浆替代灌浆的混凝土，其配合比(按重量)为环氧树脂(6101)100，二丁脂17，乙二胺8，砂250。
GPZ（II）系列公路桥梁盆式橡胶支座
GPZ(II)型盆式橡胶支座可以分为:固定支座、单向活动，其中单向活动支座非滑移方向的水平承载力均不小于固定支座坚向承载力的10%。
其中抗震型GPZ盆式支座水平承载力不小于支座坚向承载力的20%。
整个支座转动角度不小于0.02rad,再加入5201硅脂润滑后，常温型活动支座设计摩阻系数最小取0.03.加5201硅脂润滑后，耐寒型活动支座设计摩阻系数最小取0.06。
GPZII型盆式支座它属于GPZ型公路桥梁盆式橡胶支座系列产品，与同类的盆式支座或板式橡胶支座相比，具有承载能力大、水平位移量大、转动灵活等特点，且重量轻，结构紧凑，构造简单，建筑高度低，加工制造方便，节省钢材，降低造价等优点，是适宜于大垮桥梁使用的较理想的支座。
本系列支座目前承载力为31个级别，承载力0.8MN-60MN，能满足大型桥梁建造的需要。
每个级别分固定（GD），单向活动（DX）和双向活动（SX）三种类型。
本系列盆式支座具有建筑高度低，滑移
.。
