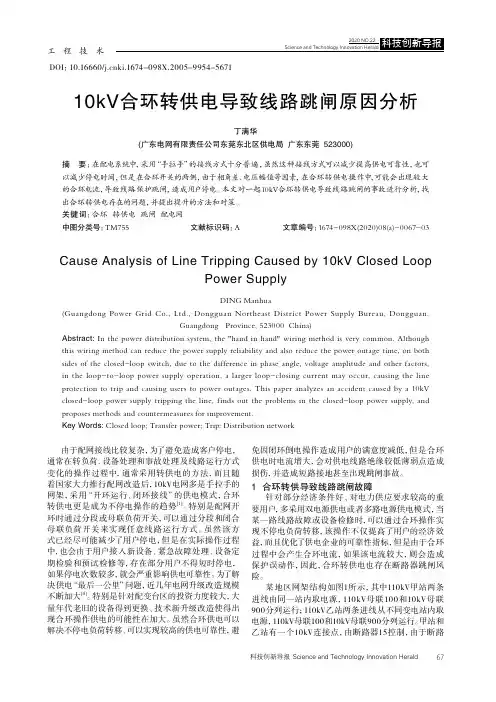

工程技术67DOI：10.16660/ki.1674-098X.2005-9954-567110kV合环转供电导致线路跳闸原因分析丁满华(广东电网有限责任公司东莞东北区供电局 广东东莞 523000)摘 要：在配电系统中，采用“手拉手”的接线方式十分普遍，虽然这种接线方式可以减少提高供电可靠性，也可以减少停电时间，但是在合环开关的两侧，由于相角差、电压幅值等因素，在合环转供电操作中，可能会出现较大的合环电流，导致线路保护跳闸，造成用户停电。
本文对一起10kV合环转供电导致线路跳闸的事故进行分析，找出合环转供电存在的问题，并提出提升的方法和对策。
关键词：合环 转供电 跳闸 配电网中图分类号：TM755 文献标识码：A 文章编号：1674-098X(2020)08(a)-0067-03Cause Analysis of Line Tripping Caused by 10kV Closed LoopPower SupplyDING Manhua(Guangdong Power Grid Co., Ltd., Dongguan Northeast District Power Supply Bureau, Dongguan,Guangdong Province, 523000 China)Abstract: In the power distribution system, the "hand in hand" wiring method is very common. Although this wiring method can reduce the power supply reliability and also reduce the power outage time, on both sides of the closed-loop switch, due to the difference in phase angle, voltage amplitude and other factors, in the loop-to-loop power supply operation, a larger loop-closing current may occur, causing the line protection to trip and causing users to power outages. This paper analyzes an accident caused by a 10kV closed-loop power supply tripping the line, f inds out the problems in the closed-loop power supply, and proposes methods and countermeasures for improvement.Key Words: Closed loop; Transfer power; Trip; Distribution network由于配网接线比较复杂，为了避免造成客户停电，通常在转负荷、设备处理和事故处理及线路运行方式变化的操作过程中，通常采用转供电的方法，而且随着国家大力推行配网改造后，10kV电网多是手拉手的网架，采用“开环运行、闭环接线”的供电模式，合环转供电更是成为不停电操作的趋势[1]。
10kV配电网继电保护常见故障及其应对措施
10kV配电网继电保护常见故障及其应对措施摘要：随着我国社会经济的飞速发展，各行业对电力资源的需求量越来越多，10KV配网线路供电对人们的生产生活具有至关重要的作用。
为此，本文主要就10kV配电网继电保护与继电保护常见故障进行了相关的论述，以供参考。
关键词：10kV配电网；继电保护；故障；措施0引言配电网是电力系统中不可缺少的重要组成部分，是连接电网与用户的纽带，直接影响用户供电可靠性，因此配电网的安全稳定运行有着至关重要的作用。
配电网运行环境复杂，为了提高配电网运行的可靠性，配置了大量的继电保护装置，继电保护装置能够在发生事故时及时发出报警或自动切除故障，保障电网安全稳定运行。
1 10kV配电网中继电保护的有效配置10kV配电系统运行主要有三种状态，也就是正常运行（各种设备以及输配电线路、指示、信号仪表正常运行），异常运行（电力系统正常运行被破坏，但未变成故障运行状态）以及发生故障（设备线路发生故障危及到电力系统本身，甚至会造成事态扩大），按照10kV电力系统和供电系统设计规范要求，就必须要在其的供电线路、变压器、母线等相关部位布设保护设施，如下：1.1 10kV线路过电流保护一般10kV电路上最好要设置电流速断保护，她是略带时限或无时限动作的电流保护，主要有瞬时电流速断和略带时限电流速度，能够在最短时间内迅速切断短路故障，从而降低故障持续时间，有效控制事故蔓延，因此电流速断保护常常被用到配电网中重要变电所引出线路里，如果有选择性动作保护要求，就可以采取略带时限的电流保护装置。
1.2 10kV配电网中变压器的继电保护一般配电网供配电线路出现短路，其电流很高时，也可以采用熔断器保护，这种保护装置有一定条件。
如果在10kV配电网中，其变压器容量小于400kVA情况下，就可以采用高压熔断器保护装置，该装置能够几毫秒内切断电力，如果其变压器容量在400kVA-630kVA区域内，且其高压侧采用断路器的情况下，就要设置过电流保护装置或者过流保护时限大于0.5秒的电流速断保护。
继电保护误动作常见原因分析及防范措施
．
首先 ，电流互感器铁心饱和将会引起继电保护
的误动作 。当接有互感器 的一次主回路发生短路故 ４ 外部干扰 引起 的误 动作
障时 ，流过互感器 的大短路电流极可能使其饱和 ，导
致 一 、二 次 电流 之 间 的误 差 也 随之 增 大 ，从 而 影 响继
能 否 可取 要 根据 实 际线 路 的情 况 来 决 定 。增 加 延 时
１ 整定方 案不满足要求 引起 的误动作
是指增加一个励磁涌流衰减的时间 ，使其衰减至额 定电流以下 ，即采用限时速断作为主保护。
继 电保护的整定方案是指根据被保 护设备 的特
性而制定 的一系列继电保护措施 以及这些保护之间 ２ 二次 回路绝缘不足 引起 的误动作
确要求具有很强 的“可靠性 ”，所 谓的可靠性是指继 值可以达到额定 电流的 ６～８倍 ，这些变压器的励磁涌
电保护在该动作时不拒绝动做 ，在不该 动作时不应 流叠加起来数值就非常大 ，而励磁涌流含有很大成分
误动作。继 电保护的误动作将给电力系统带来严重 的非周期分量和大量的高次谐波 ，如果整定值躲不过
中图分类号 ：ＴＭ７７
文献标识码 ：Ｂ
文章编 号 ：１ ６７２—５４５×（２０１ ６）０４－０１ ８２－０３
继 电保护是保证电力 系统安全 、可靠运行 的重 设有 １５台变压器 ，总容量约为 ２ ０００ ｋＶＡ．变压器在
要措施 ，因此对继电保护装 置的基本性 能方 面就明 进行合 闸时投入运行 ，产生了很大的励磁涌流 ，其数
Ｅｑｕｉｐｍｅｎｔ Ｍ ａｎｕｆａｃｔｕｒｉｎｇ Ｔｅｃｈｎｏｌｏｇｙ Ｎｏ．０４，２０１６
继 电保 护误 动作 常见原 因分析及 防范措施
10kV配电线路保护误动原因分析
10kV配电线路保护误动原因分析摘要：随着我国经济的快速发展，电力系统的建设规模不断扩大，电网结构越来越复杂，经常发生10kV出线过流保护误动的现象，对10kV供电系统提出的要求越来越高、越来越严格，然而出现的各种故障也呈上升趋势，既影响了工业生产及市民的生活用电，又给变电所运行人员带来很多麻烦，缩短了断路器的寿命。
基于此本文对励磁涌流产生原理和特点展开了研究，并针对10kV线路保护存在的问题，提出了改进措施，以期给相关人员带来参考性的意见。
关键词：10kV配电线路；励磁涌流；保护误动1、励磁涌流相关概述1.1、励磁涌流特点涌流含有数值很大的高次谐波分量(主要是二次和三次谐波)，主要是偶次谐波，因此，励磁涌流的变化曲线为尖顶波。
)励磁涌流的衰减常数与铁芯的饱和程度有关，饱和越深，电抗越小，衰减越快。
因此，在开始瞬间衰减很快，以后逐渐减慢，经0.5～1s后其值不超过(0.25～0.5)In。
一般情况下，变压器容量越大，衰减的持续时间越长，但总的趋势是涌流的衰减速度往往比短路电流衰减慢一些。
励磁涌流的数值很大，最大可达额定电流的6～8倍。
1.2、励磁涌流产生原理变压器作为电能、磁能的转换装置，当变压器二次绕组开路时，一次绕组需要通过相应的励磁电流来建立主磁通，因此，励磁涌流是变压器特有的电磁现象。
励磁电流和磁场的关系可以由变压器铁芯的磁化曲线特性来决定。
变压器在空载稳定运行状态下，由于建立了稳定的主磁通，不会使铁芯中的磁通密度达到饱和状态，励磁电流值很小，一般达到变压器额定电流的2%～10%。
但是一旦因某些原因使磁通密度增大到饱和状态，励磁电流就会剧增，铁芯越达到饱和状态，磁场需要的励磁电流也就越大。
以单相变压器为例，说明其空投时励磁涌流产生的原理。
变压器空载合闸时，励磁电流迅速增大，铁芯也会迅速饱和。
铁芯饱和后，磁路从空气中流通，磁导急剧减小，从而励磁电流急剧增加。
并且衰减较慢，经过若干时间进入稳态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV配电线路保护误动原因分析
现阶段，配电网的管理和维护还存在着许多的问题，就需要能够有效的改进。
本文就针对当前输配电线路中存在的一系列问题进行探究，分析10kV配电线路保护误动原因。
标签：10kV;线路保护;误动原因;措施;分析
家庭用电的功率不断的增加，输配电线路承受了巨大的压力。
因此就需要对输配电线路进行有效的管理和维护。
如果其维护和管理工作不到位，那么就非常容易导致出现输配电线路损坏的问题。
因此，就需要努力的强化输配电线路，保证其能够为居民正常的提供服务。
1 电网输配电线路的特点
1.1 覆盖范围广
配电网配电线路的主要特点之一就是分布的范围广。
这和我国的基础国情有关，我国是一个幅员辽阔的国家，因此我国的配电网建设也就相对较为广泛。
毕竟，无论是山川还是高原，无论是平原还是城市，只要是有人的地方，就一定离不开电能的使用。
因此，配电网就需要全面的覆盖，才能满足人们的使用。
但是也正因为这种情况的出现，一些存在着极端天气的环境，和本身就人员稀少的地方，想要进行全面的配电网输配电线路的维护和管理就非常困难了。
这些地方也是输配电线路容易出现问题的地方。
尤其是在10kV配电线路中，其本身需要进行电流转换，所以在进行输配电的过程中，10kV配电线路的故障是最为困难的。
因此本身着重探究10kV配电线路中的情况。
1.2 结构复杂
线路系统的结构复杂也是当前配电网输配电线路的一个特点。
这主要是因为电力系统一直是一个技术含量非常高的系统，因此其本身的结构相对而言就较为复杂。
并且，当前我国人们对于电能的使用越来越多，其需要的用电功率也越来越大。
这就导致了在进行输配电线路设计的时候，需要考虑更多的东西，添加更多的安全设施。
如此一来，就让原本已经颇为复杂的线路系统结构变得更加的复杂。
同时，线路系统的复杂还体现在了一些其他的方面，例如绝缘子等特别器械的加装，也让输配电线路系統变得复杂，需要预留更多的地方。
这些都是造成输配电线路维护和管理难的原因之一。
同时，10kV配电线路本身也较为独特，需要进行全面改进，确保其日常配电工作不会出现问题。
2 影响10kV线路保护误动原因及措施
为了防止非短路的不正常状态引起保护误动作，就必须采取必要的措施予以防止。
2.1 电压互感器回路断线闭锁装置
当电压互感器回路断线时，二次侧的相电压及线电压都可能降为零，会引起保护装置误动作。
因此应采取闭锁装置。
断线闭锁装置动作性能满足下列要求：①正常DBJ不动作，保护装置不受闭锁;②电压互感器回路断线时，例如因回路有故障使自动开关（或熔断器）断开一相或几相电路时，W1中有电流通过，DBJ 动作，将保护的操作电源切断，即将保护闭锁;③当系统发生接地短路时，零序电压3U0在W2中产生电流，它起着制动作用，此时W1中虽有电流，DBJ也不能动作，保护不被闭锁。
用自动开关代替熔断器可以克服熔断器往往因熔断较慢而使保护装置误动作的缺点。
2.2 振荡闭锁装置
当电力系统失去同步而发生振荡时，电流、电压将在很大范围内作周期性变化，阻抗电器测量阻抗将随之变化。
这就可能引起保护装置误动作。
为此应装设振荡闭锁装置。
①系统振荡时的特性。
一般说来，任何复杂的网络都可以简化为一个具有两侧电源的开式网络。
设两侧电势EI与EII的大小相等均为E，相角差为δ，两电源之间系统的总阻抗为Z6=Z1+Z11+ZABO其中各元件的阻抗角为φe，振荡时三相对称，不计负荷电流。
可见系统振荡时电流、电压都是随着δ的变化而变化的。
电流从一个最大值到下一个最大值所经历的时间称为振荡周期。
当δ=180°时，电流最大，而振动中心的电压UZ=0，这时的情况正像在振荡中心Z发生了三相短路一样。
②利用负序分量起动的振荡闭锁装置。
对振荡闭锁装置有以下基本要求：a 系统发生振荡而没有短路时，应可靠地将保护闭锁;b 系统发生短路时，保护应不受闭锁影响而能可靠的动作;c 在振荡过程中发生短路时，保护应能正确地动作;d 先短路而后发生振荡时，保护不至于无选择地误动作。
③负序电流增量继电器。
我们知道，变电所馈线是单项负荷，虽然各变电所之间实行各相的轮换供电，已减少三相系统的不平衡，但有些情况下因三相负荷不平衡仍会有较大的负序分量，可能引起负序继电器误动作。
2.3 电弧电阻对保护的影响
发生短路时，根据实践经验，一般在短路点都有过渡电阻，主要是电弧电阻。
它的存在使短路电流减小，阻抗增大，阻抗角变小，对于阻抗继电器有时会影响到保护的正确动作。
采用偏移阻抗继电器，使特性沿R方向增大些，就可以允许有较大的Rh，不至于引起阻抗继电器拒动作。
因此在PLH-11/B保护屏中采用偏移阻抗继电器作起动元件。
有时在保护第II段采用瞬时测量阻抗的办法来克服电弧电阻的影响。
实践证明，刚短路后电弧电阻Rh还不大，经过0.1-0.15s后，由于风和电动力作用使电弧拉长，Rh因而增大。
故采用瞬时测量装置将刚刚短
路后的测量阻抗固定下来作为保护动作的依据，就能使Rh的影响减至最小。
总而言之，在电力系统中，输配线路是重要的组成部分，所以在日常运行与维护中就要积极采取有效措施进行解决，从社会的发展情况出发，利用先进的技术避免输配线路在运行中发生的一些问题，从而保障我国电力企业的正常发展。
