电子水准仪保养和检校
水准仪的保养要素
水准仪的保养要素水准仪是一种用于测量地面高程差异的工具，常用于建筑、道路施工、水利工程等行业。
为了保证水准仪的精度和使用寿命，正确的保养和维护是非常重要的。
以下是水准仪保养的要素：1. 清洁保养：水准仪在使用过程中会受到尘土、油渍等污染，影响测量的准确性。
因此，定期对水准仪进行清洁保养是必要的。
首先，使用柔软的干布将水准仪外壳擦拭干净，清除表面的尘土和污渍。
其次，使用专用清洁剂轻轻擦拭水准仪的镜面和光学元件，确保其清晰无瑕疵。
最后，检查和清理水准仪的调节螺丝和刻度盘，确保其灵活运转。
2. 存放保养：水准仪在长时间不使用时，应妥善存放，避免受到湿气、震动和高温等因素的影响。
首先，将水准仪放置在干燥通风的地方，避免受到湿气的侵蚀。
其次，将水准仪放置在防震垫上，避免受到外界震动的干扰。
最后，避免将水准仪暴露在高温环境下，以免影响其内部电子元件的正常工作。
3. 校准保养：水准仪的测量精度会随着时间的推移而逐渐下降，因此，定期校准水准仪是非常重要的。
校准水准仪需要使用专业的校准设备和工具，按照厂家提供的校准方法进行操作。
在校准过程中，需要对水准仪的各个参数进行检查和调整，以确保其测量结果的准确性。
4. 防护保养：水准仪在使用过程中容易受到外界环境的影响，如雨水、灰尘、碰撞等。
为了保护水准仪的外壳和内部结构，可以使用防护套或箱子进行包装和存放。
防护套或箱子应具有防水、防尘、防震的功能，能够有效保护水准仪的安全。
5. 维修保养：水准仪在长时间使用后，可能会出现一些故障或损坏，需要进行维修保养。
一般情况下，维修保养工作应交由专业的技术人员进行，不可随意拆卸水准仪。
在维修保养之前，可以先对水准仪进行简单的故障排除，如更换电池、检查线缆连接等。
如果问题无法解决，应及时联系售后服务部门或厂家进行维修。
水准仪的保养要素包括清洁保养、存放保养、校准保养、防护保养和维修保养。
正确的保养和维护可以延长水准仪的使用寿命，保证测量结果的准确性。
水准仪的检验与校正和简介
§2.4自动安平、精密、电子水准 仪简介
一、自动安平水准仪(compensator level)
1．原理——望远镜的光路上加有一个补偿器。
自动安平水准仪照片
2．使用——粗平后，望远镜内观察警 告指示窗应全部呈绿色；最好状态是 指示窗的三角形尖顶与横指标线平齐。
3．检校——要增加一项补偿器的检验， 即：转动脚螺旋，破坏粗平，看警 告指示窗是否出现红色。
误差、水准尺误差
二、操作误差 主要有：水准气泡未严格居中、视差、估
读误差、水准尺未竖直。
三、外界条件影响的误差
主要有：仪器下沉、尺垫下沉、地球曲率、 大气折光、气温和风力。
讲演完毕！谢谢！
DAB 原因？
① h1无误差 ② b2的误差可忽略不计。
说明：对S3水准仪，若i>20“，需校正。
2、校正 方法有二种： （1）校正水准管
旋转微倾螺旋，使十字丝横丝对准(a2’=h1+b2)， 拨动水准管“校正螺丝”，使水准管气泡居中。
（2）校正十字丝——可用于自动安平水准仪
保持水准管气泡居中，拨动十字丝上下两个“校 正螺丝”，使横丝对准(a2’=h1+b2)。
2、校正：旋下目镜处十字丝环外罩，转动左右2
个“校正螺丝”。
（三）水准管轴∥视准轴（i角）的检校
1、检验：
（1）平坦地上选A、B两点，约50m。 （2）在中点C架仪，读取a1、b1
（3）在距B点约2—3m处架仪，读取a2、
b2，得h2=a2-b2 。若h2≠h1 ,则水准管
轴不平行视准轴。
（4）按下式，可计算出i角： i h2 h1
二、精密水准仪(precise level)
1、精密水准仪——提供精确的水平视线和 精确读数；
数字水准仪检校规程

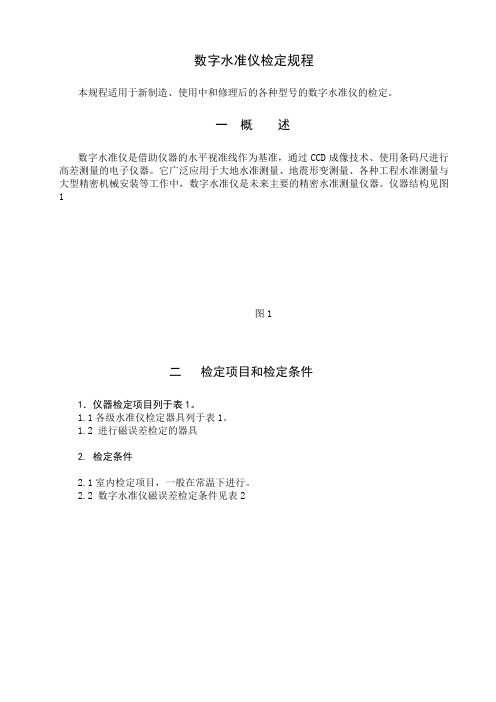

数字水准仪检定规程本规程适用于新制造、使用中和修理后的各种型号的数字水准仪的检定。
一概述数字水准仪是借助仪器的水平视准线作为基准，通过CCD成像技术、使用条码尺进行高差测量的电子仪器。
它广泛应用于大地水准测量、地震形变测量、各种工程水准测量与大型精密机械安装等工作中，数字水准仪是未来主要的精密水准测量仪器。
仪器结构见图1图1二检定项目和检定条件1．仪器检定项目列于表1。
1.1各级水准仪检定器具列于表1。
1.2 进行磁误差检定的器具2.检定条件2.1室内检定项目，一般在常温下进行。
2.2 数字水准仪磁误差检定条件见表2注：检定类别中“+”为必检项目。
“-”为可检可不检，由送检单位需要确定。
三技术要求和检定方法3 外观检视及开机检查3.1 技术要求3.1.1 仪器上应标明厂名（厂标）、仪器型号及出厂编号。
3.1.2 仪器外表无脱漆、锈蚀和伤痕，仪器密封性能良好，光学零件表面清洁，不得有脱胶、脱漆、油迹、霉点等缺陷。
3.1.3 望远镜视场亮度应均匀，分划板成像清晰，刻线应平直无结节、断线等现象。
3.1.4 仪器各运动机构转动灵活，不得有松动、卡滞和影响操作的现象。
3.1.5 调节望远镜目镜时，视场内十字丝交点无晃动现象。
3.1.6 自动安平水准仪的补偿机构应能正常的工作。
使用中和修理后的仪器，允许有不影响仪器准确度的上述缺陷。
3.2 检定方法将仪器安置在检验台上，整平。
对上述所列各款逐项进行目视与手感检验。
4望远镜物镜的光学分辨力4.1技术要求参照JJG 425—94《中华人民共和国水准仪计量检定规程》的相关内容和企业标准检定结果应不大于1”。
4.2检定方法参照JJG 425—94《中华人民共和国水准仪计量检定规程》的相关内容执行。
5竖轴整置误差5.1技术要求竖轴整置误差,水准仪圆水准器不大于标称角值的四分之一。
5.2检定方法将仪器固定在检定台上，使望远镜视轴方向与任意两个脚螺旋位置平行，调整脚螺旋使仪器水准气泡居中，将望远镜旋转180度，若气泡偏离，则进行调整。
水准仪常见故障调校及保养
水准仪常见故障调校及保养摘要：水准仪是借助仪器的水平视准线作为基础。
它广泛应用于工程测量、大地水准测量、地震形变测量、各种工程水准测量与大型精密机械安装等领域中。
水准仪当受到冲撞、震动、保管不慎或频繁使用时导致出现许多故障，因此探讨快速检修及日常保养的方法是非常必要的。
关键词：水准仪；调焦螺旋；i角误差；水准器；测微器Abstract: with the level of the instrument is levels depending on the reference line as the foundation. It is widely used in engineering survey, the earth level measurement, earthquake deformation measurement, all kinds of engineering level measurement and large precision machinery installation, etc.. When the collision, and vibration level by carelessly, keeping a frequently used or lead to appear many fault, so fast repair and maintenance to explore the method is very necessary.Keywords: level;focuser spiral; standard; Micro-distance measuring device水准仪是借助仪器的水平视准线作为基础，进行高差测量的光学仪器。
主要部件有望远镜管、水准器(或补偿器)、垂直轴、基座、脚螺旋等，按结构分为微倾水准仪、自动安平水准仪、激光水准仪和数字水准仪(又称电子水准仪)；按精度分为精密水准仪和普通水准仪。
水准仪的检校
水准条码标尺上的条码通过望远镜成像到 水准仪的CCD光电传感器上，CCD将条码图像 转换成模拟视频信号，经过仪器内部的数字 图像处理，即可获得望远镜中丝条形码标尺 上的读数。
校准方法校准一次，长途运输后校准一次。
条码尺检验和校准
50米远，水准仪的目镜十字丝对准尺边沿，看下尺 垂直度，尺子不动，仪器搬到尺子的90°方向，看 下尺垂直度，检核一下。
谢 谢！
敬请批评指正！
仪器旋转180°后气泡位置发生偏离，如图 3(a)，此时水准仪不动 ，旋转脚螺旋，使圆气泡向圆水准器中心方向移动偏离值的一半
i角的测定也可以按照将水准仪可以放置在二支水准标尺二外侧的方 法测定仪器的i角。道理是一样的，正确的a4值是；
a4=a1’-a2’+a3’ 改正水准仪i角的方法就是转动V形槽上面螺丝钉的位置，旋进或旋 出。仪器处在不同的位置请注意加减符号。
水准仪的检校
水准仪按其精度分：
有 DS05 ， DS1 ， DS3 及 DS10 等几种型号。
05 、 1 、 3 和 10 表示水准仪精度等级。
S3水准仪的测量精度是： 一公里往测与返测高 差的平均值的中误差不超过±3毫米。
S05水准仪的测量精度是： 一公里往测与返测高 差的平均值的中误差不超过±0.5毫米。
仪器经过长途运输、仪器经过长期作业、仪器操作环境的不断变化、均可 能使水准仪的i角发生变化，所以，经常性地、自觉地、定期地，检查与调 节水准仪的i角不仅是确保测量精度的需要，也是我们测量人员的美德。
电子水准仪精度指标和校准方法
电子水准仪（又称数字水准仪）是指在精密 自动安平水准仪的基础上发展起来的电子测 量仪器。
水准仪的检验与校正
水准仪的检验与校正摘要：水准仪的各主要轴线间必须满足一定的几何条件才能保证观测成果的质量。
虽然经纬仪出厂时都经过检验，但由于运输、野外的使用与搬迁等原因，其几何关系会发生变化，所以一般在野外作业开始前必须对仪器进行检验与校正。
关键字：水准仪轴线检验校正准仪各轴线间应满足的主要几何条件是水准管轴应平行于视准轴。
当此条件满足，水准管气泡居中时，水准管轴水平，则视准轴处于水平位置。
一、圆水准器轴应平行于仪器竖轴检校1. 检验方法旋转脚螺旋使圆气泡居中，然后将仪器转动180°，若气泡居中，则说明此项条件满足，否则需要进行校正。
2. 校正方法设圆水准器轴与仪器竖轴不平行，其夹角为α。
当气泡居中时，圆水准器处于竖直位置，此时仪器竖轴相对于铅垂线倾斜α角。
当仪器绕其倾斜的竖轴转动180°后，仪器竖轴的位置没有改变，而圆水准器则转到了竖轴的另一侧，且气泡不再居中。
此时圆水准器轴和铅垂线之间的夹角为2α，它就是圆气泡偏离零点的弧长所对的圆心角。
校正时，先转动仪器的脚螺旋，使气泡向零点方向退回偏离值的一半。
此时仪器竖轴处于铅垂位置。
然后用校正针(改针)拨动圆水准器底部的三个校正螺丝。
使气泡居中，则圆水准器轴平行于仪器竖轴。
圆水准器的校正结构在圆水准器的底部，有三个校正螺丝，通过调整螺丝完成校正。
此项检校工作一般要反复进行数次，直至仪器转动到任何位置气泡都居中为止。
二、十字丝横丝应垂直与仪器竖轴检校1. 检验方法仪器整平后，以横丝的一端对准一个明显的标志，拧紧制动螺旋。
然后转动微动螺旋，如标志点始终在横丝上移动，则说明条件满足；如果标志点偏离横丝，则此条件不满足，需要校正。
2. 校正方法取下十字丝护盖，旋松十字丝环的四个固定螺丝，微微转动十字丝环，使横丝水平。
校正后，再重复检验，直至条件满足为止。
最后将固定螺丝拧紧，旋回护盖。
有的水准仪十字丝分划板是固定在目镜筒内，而目镜筒由三个固定螺丝与物镜筒连接。
浅析水准仪故障调校与保养
（ ４ ） 调 修光 路 系统 ， 要 了解 光 线经过 每一 个光 学零 件后 成像 位置 的变 化 。 （ ５ ） 拆卸 时要 注意 零件 的 相互 位置 关系 最好在 拆 卸之 前划上 明 显的 装配 号， 以便 装配 时 不致 弄错 。 （ ６ ） 拆 下 的零 件 要认真 清洗 ， 擦 试 光学零 件 时 ， 防止 清洁 液进 入胶 合 面 。 （ ７ ） 轴 系 的润 滑要 正确 使用 润滑 油 ，用油 不 宜过多 ， 以避 免双 周期 变 化的 误 差 。油的 性能 ， 要保 证 在 一２ ５ ℃ ～４ ５ ℃范 围 内 ， 仪器 能 正常 使用 。轴 系或 测微器 手 轮等 因磨 损松 动 ， 切 忌用 羊毛 脂填塞 。 （ ８ ） 仪器 经调修 完毕 ， 装配零件 时 ， 要 按照先拆 的零件 后装 ， 后拆 的零 件先 装 的原则 ， 逐步装 配 ， 同时逐步 检查 装配 的正确 性 ， 使每 道工序 都正 确无 误 ， 避免
晰状态 即可 。 ６ ， ｉ 角 校 正 （ １ ） 把仪 器安置 在 脚架 上 ， 并放 在 相距 约 （ ６ ０ — ８ ０ ） 米远 的两根 线杆或 两墙
之间。 仪器 安放 的 中间位 置要 用钢 尺量 取 。
（ ２ ） 转动 三 个脚 螺旋 使 圆气泡 居 中 ， 精 确 整平仪 器 。
造 成返 工 。
（ ３ ） 将两 根相 同的标 尺 固定在 两根线 杆或 两面墙 上 ， 依 次 用水平 视 线瞄准
这两根 标尺 ， 为此 可使用 标尺上 同一读 数注记分 划 。 可 以上 下移动 标尺 ， 使仪器 对准 标尺 上相 同 的部位 或数 字 。
（ ４ ） பைடு நூலகம்动 仪器 ， 使 测站 离开 其 中一 个标尺 距离 为３ ～５ 米， 转动 脚螺旋 ， 使 气
自动安平水准仪安全操作及保养规程
自动安平水准仪安全操作及保养规程自动安平水准仪是一款应用于土木工程、建筑工程等领域的精密测量仪器，能够测量和记录地面高程的变化，具有精度高、测量范围广、测量速度快等特点，广泛用于工程测量、地形测绘、河道梯形测量、大地水准测量等领域。
为了确保仪器准确可靠的工作，必须按照以下操作和保养规程进行。
一、安全操作规程（一）操作前必须检查仪器每次使用前都要检查仪器的各项指标是否符合要求，包括检查电池电量、平台水平度等，确保仪器稳定工作，准确测量。
（二）地点选择选择平坦、无干扰的地面进行测量，避免在地面不平整、有强烈震动或有强烈电磁场干扰的条件下使用。
（三）仪器放置在仪器放置后，需要进行调整使其水平放置，避免设置引起误差。
（四）测量过程1.操作人员在操作前应先了解仪器的使用方法和各项指标的测量范围。
在测量时，应以仪器固定测量为准，避免仪器共振。
2.在测量过程中，严禁晃动、移动或碰撞仪器。
需要保持室内安静，避免产生外界干扰。
3.测量完成后，应及时保存数据，并识别数据的准确性与可靠性，避免因数据异常导致测量偏差。
（五）操作后的注意事项1.清洁维护仪器，保证仪器的清洁与干燥。
2.组织专业人员定期进行维护保养，确保仪器的正常使用寿命。
3.仪器不得擅自拆卸、修理等，若发现仪器存在问题请及时联系厂商或专业人员。
二、保养规程（一）仪器存放1.仪器长时间不用或在不用前，应先关掉电源，然后保持干燥，防止长时间湿氧氧化。
2.仪器在存放时，应放置在通风、干燥、温度稳定的地方，保证仪器的使用寿命。
（二）清洁1.仪器表面的零件应定期用清水或中性洗涤剂进行清洁，避免尘土污垢等对仪器的影响。
2.仪器表面污染后应当及时清理，以免对测量精度影响。
（三）维护保养1.维护保养的周期和方式应按照生产厂家的要求进行操作。
2.维护保养时，应先清洁仪器表面污垢，然后将各部件进行检查，发现异常及时更换和维修。
3.每季度左右应该对仪器性能进行一次检验，通过检验后才能继续使用。
水准仪和全站仪的检验和校正
水准仪的检验与校正
根据水准测量原理：水准仪必须提供一条水平视线，才能 正确的测出两点间的高差，从而由已知点高程推算出未知 点的高程。因此，水准仪检验就是查明仪器各轴线是否满 足应有的几何条件，只有这样水准仪才能真正提供一条水 平视线，正确的测定两点间的高差。如果不满足几何条 件，且超出规定的范围，则应进行仪器校正。所以校正的 目的是使仪器各轴线满足应有的几何条件。
水准仪的检验与校正
☆3.望远镜视准轴与水准管的水准轴平行的检验与校正
检验方法：假设水准管轴不平行与视准轴，它们在竖直面内投影之夹 角为i，称为i角误差。如图所示（设DA=s），当水准气泡居中时，视 准轴相对于水平线方向向上（有时向下）倾斜 了i角，则视线（视准 轴）在尺面上读数偏差X=s*tgi，一般i都很小，根据圆心角与弧长的 关系有：
无需校正；如果气泡移出允许范围，则需进行校正。 校正：1.将仪器在一稳定的装置上安放并固定好。 2.粗略整平仪器。 3.转动仪器，使仪器长水准器与基座三个脚螺旋中的两个连线平行，调整该两个
脚螺旋使长水准器气泡居中。 4.转动仪器180°，待气泡稳定后，用校针微调整螺钉，使气泡向水准器中心移
动一半的距离。 5.重复3、4步骤，直至仪器用长水准器精确整平后转动到任何位置，水泡都能处
全站仪的检验与校正
全站仪附合导线测量步骤 附合导线A-B-C-D-E-F，先在B点架仪
器，精确对中整平后，照准A点水平角置 零，然后再照准C点，测出B点角度和BC的 距离；然后再在C点架仪器，B点作后视， 测D点的角度和CD的距离，如此类推，前 提是A、B、E,F是两对已知点。注意到最 后一站的时候仪器要架到E点去，这样才能 构成附和导线。
水准仪的检验与校正 ☆2.十字丝的横丝与仪器的竖轴是否垂直的检验与校正。
数字水准仪水准仪安全操作及保养规程
数字水准仪水准仪安全操作及保养规程一、前言数字水准仪是一种高精度的测量仪器，在各种工程测量中得到广泛应用。
为了保证数字水准仪的正确、有效使用，必须要掌握其安全操作和保养规程。
二、数字水准仪操作规程2.1 前期准备1.确保数字水准仪内部电池有充足电量，并充满气泡液。
2.确保水准仪测量基面（如测量三脚架）平整稳固，并强制执行基面的检查过程。
3.细心检查气泡管。
如果液面不在刻线上，调整气泡管中的导高螺丝，使得液面与刻线平齐。
2.2 启动1.打开数字水准仪电源。
2.根据实际情况调整目标板（光电接收器）的高度，使其与被测物体水平。
3.在可被视线上，将视标线图案与目标板图案重合，调节目标板位置，使得目标板确切地位于水平方向上。
2.3 停止1.关闭数字水准仪电源。
2.保护数字水准仪，防止其被撞击，摔落或者遭受其他损坏。
3.清理面前的工具和测量基面，以便下次使用。
三、数字水准仪保养规程为了保持数字水准仪的精度和使用寿命，必须注意进行日常的保养和维护。
3.1 清洗1.用干净的、柔软的棉布擦拭数字水准仪光学部件表面。
在擦拭之前先用气吹去灰尘和污垢。
2.用常温、纯净的清水轻轻地喷洒到表面，并再次擦拭至干燥。
3.不能使用化学性质的洗涤剂清洗。
3.2 维护1.要定期检查液位，并在必要时更换气泡液。
2.在气温变化较大的地方使用数字水准仪时，可以在使用前将水准仪置于同一温度下约半小时，以消除温度对测量的影响。
3.不能拆除任何外部零件或内部元件，除非这是由制造商授权的，并且只在正式维修人员的协助下进行。
四、数字水准仪安全规程数字水准仪在使用过程中必须注意安全规程。
1.不能将数字水准仪暴露在高温、潮湿环境中。
2.不能让其他人或动物走过数字水准仪的测量目标。
3.不能让异物附着在光学器件表面，否则将影响数字水准仪的精确度。
4.在使用数字水准仪时应使用3脚架或支撑标准，确保在平稳、安全的测量基面上使用。
五、总结作为一种高精度的测量仪器，数字水准仪在使用时必须遵循严格的操作流程和维护规程。
