电子水准仪操作步骤

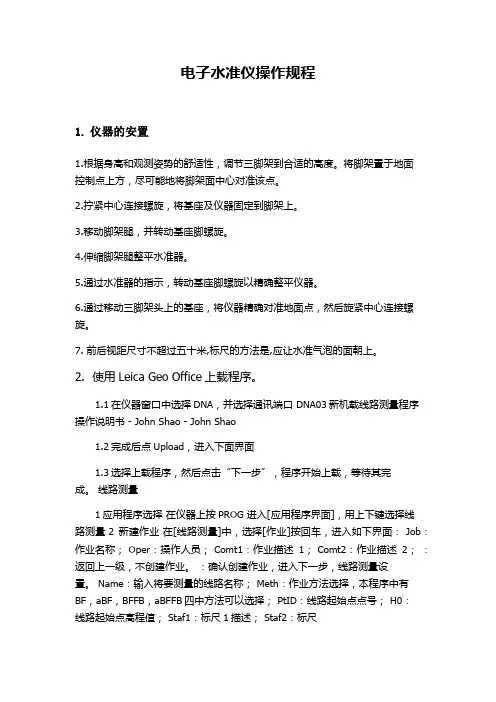

莱卡电子水准仪操作规程
电子水准仪操作规程1.仪器的安置1.根据身高和观测姿势的舒适性，调节三脚架到合适的高度。
将脚架置于地面控制点上方，尽可能地将脚架面中心对准该点。
2.拧紧中心连接螺旋，将基座及仪器固定到脚架上。
3.移动脚架腿，并转动基座脚螺旋。
4.伸缩脚架腿整平水准器。
5.通过水准器的指示，转动基座脚螺旋以精确整平仪器。
6.通过移动三脚架头上的基座，将仪器精确对准地面点，然后旋紧中心连接螺旋。
7. 前后视距尺寸不超过五十米,标尺的方法是,应让水准气泡的面朝上。
2. 使用Leica Geo Office上载程序。
1.1在仪器窗口中选择DNA，并选择通讯端口 DNA03新机载线路测量程序操作说明书 - John Shao - John Shao1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量1应用程序选择在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量 2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面： Job：作业名称； Oper：操作人员； Comt1：作业描述1； Comt2：作业描述2；：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称； Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择； PtID：线路起始点点号； H0：线路起始点高程值； Staf1：标尺1描述； Staf2：标尺3. 描述；2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。
1.选择BF双转点测量模式：2、选择BF常规测量模式： 3.选择BFFB双转点测量模式：4、选择BFFB常规测量模式： 5、选择aBF返测模式： 6、选择aBF常规测量模式： 7、选择aBFFB返测模式： 8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。

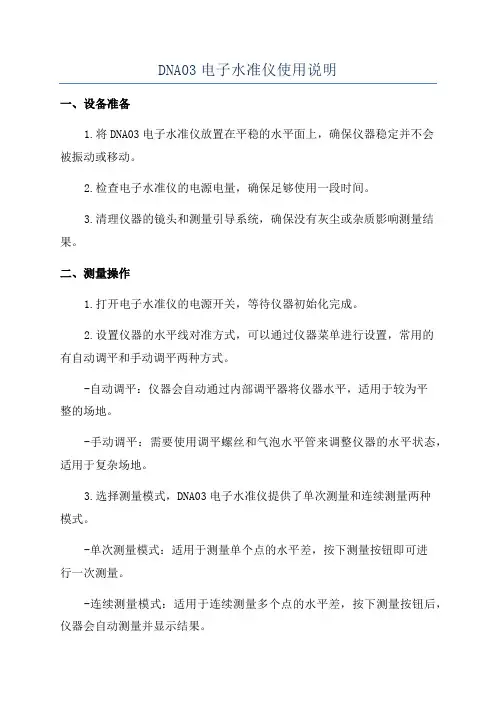

DNA03电子水准仪使用说明
DNA03电子水准仪使用说明一、设备准备1.将DNA03电子水准仪放置在平稳的水平面上，确保仪器稳定并不会被振动或移动。
2.检查电子水准仪的电源电量，确保足够使用一段时间。
3.清理仪器的镜头和测量引导系统，确保没有灰尘或杂质影响测量结果。
二、测量操作1.打开电子水准仪的电源开关，等待仪器初始化完成。
2.设置仪器的水平线对准方式，可以通过仪器菜单进行设置，常用的有自动调平和手动调平两种方式。
-自动调平：仪器会自动通过内部调平器将仪器水平，适用于较为平整的场地。
-手动调平：需要使用调平螺丝和气泡水平管来调整仪器的水平状态，适用于复杂场地。
3.选择测量模式，DNA03电子水准仪提供了单次测量和连续测量两种模式。
-单次测量模式：适用于测量单个点的水平差，按下测量按钮即可进行一次测量。
-连续测量模式：适用于连续测量多个点的水平差，按下测量按钮后，仪器会自动测量并显示结果。
4.当仪器稳定后，将测量引导系统对准测量点，确保镜头准确瞄准。
5.按下测量按钮，待仪器完成测量后，读取并记录测量结果。
6.如果使用连续测量模式，将测量引导系统对准下一个测量点，重复步骤4-5三、维护保养1.使用完毕后，关闭电子水准仪的电源开关。
2.清理仪器表面和镜头，可以使用干净的布轻轻擦拭，不要用水或化学溶剂直接清洗。
3.检查仪器的调平系统，确保其调整螺丝和气泡水平管的状态良好。
5.充电电子水准仪的电池，确保电量充足。
四、注意事项1.在使用DNA03电子水准仪时，要注意避免长时间的暴露在高温或低温环境中，以防损坏仪器的内部元件。
2.使用过程中，应尽量避免仪器受到强烈的震动或撞击，如需要将仪器搬运，应采取适当的防护措施。
3.避免直接暴露在阳光下，以免影响测量结果，可以使用遮阳板进行防护。
4.在使用连续测量模式时，连续测量点的间隔时间要足够，以确保仪器有足够的时间进行测量和计算结果。
5.当电池电量较低时要及时充电，以免影响使用。
通过以上设备准备、测量操作和维护保养的具体步骤，可以帮助用户正确使用DNA03电子水准仪，并保证测量结果的准确性和可靠性。
天宝DINI12电子水准仪道路路线测量的操作流程
1．关于天宝DINI 12 电子水准仪道路路线测量的操作流程首先架站整平，按在主测量界面按在线路测量模式界面按下在input line number 提示下的空格内输入线路测量点号，按在sequence of measurem 模式提示下，按Bf :后视—前视BFFB：后视—前视—前视—后视BFBF：后视—前视—后视—前视BBFF：后视—后视—前视—前视点ok下面对应的键进入下一模式。
在inp benchmark height 提示下，输入基站点高程，点击ok对应得键进入测量状态。
照准后视点back 开始测量。
搬站换站时可不关机，假如关机，换站后开机即可照准测量，不需重新设置。
假如一个测段测量结束，点击end of line end withclosing benchmark 是否闭合到基点，点击Sh:起始点和终点的高程之差. 如果您的起始点高程是635 并且您的终点的高程是634 那Sh 就是–1.00.Dz: 如果您测量的是闭合环,那这个值就是最后一点的高程(您输入的)和有仪器测量所得的高程之差.Db:后视点距离的总和Df:前视点的距离的总和2．关于路线测量过程中，重新测量的问题以及若干操作问题。
Repeat measurement 重新观测和repeat station 重新架站观测假如不移动测站按重新观测Repeat measurement 下面对应得按键，假如需要移动测站，点击repeat station 下面对应的按键重新架站观测，重新架站观测需要重新照准后视点，重新定向，以方便数据文件格式的保存和符合测量模式需要。
在线路测量时，注意屏幕右上方提示是照准后视点back还是照准前视fore根据仪器提示进行严密操作。
3．水准仪的校正与检验1〉水准标尺的校正检验：整平好水准仪后，照准竖立的标尺，并使标尺的边缘棱线与望远镜的纵丝重合，这时若圆水准器的气泡不居中，改正圆水准器的校正螺丝使气泡居中，然后旋转标尺90度，重复上述操作，直到气泡居中为止，此时圆水准器的水平轴与标尺平行。
Leica_Dna03_10电子水准仪操作教程
六、数据成果导出
共 17页
第 15页
南宁市骏徕仪器有限公司
38、按步骤 31，切换到水准处理界面，在标题栏上点右键—选择“查看”找要 想要查阅击右键，选择“另存为”
共 17页
第 16页
南宁市骏徕仪器有限公司
40、输入文件名，并勾选“包含标题”后点击“保存”，到此完成数据成果的导 出。
第 2页
南宁市骏徕仪器有限公司
三、开始外业水准测量 1、轻轻按压 [开机键]，仪器即正常开机。 2、轻轻按压 [程序键]，进入应用程序菜单。 3、在出现如下图所示中，选择进入第“3 线路测量”。
4、在出现如下图所示中，选择“1 作业”，进行新建一作业组。
5、在出现如下图所示中，把光标移到“增加”上，并按压键盘上的回车键，进 行新建作业的操作。
五、数据处理
共 17页
第 11页
南宁市骏徕仪器有限公司
26、点击软件“文件”—“新建项目”
27、输入项目名，点确定。
28、点“输入”—“原始数据”
29、把“文件类型”改为“DNA 03/10 原始数据（* .lev）”，找到前面从仪器下
共 17页
第 12页
南宁市骏徕仪器有限公司
载下来的文件，点中文件后点输入。
共 17页
第 17页
20、安装完成后第一次运行软件时要求输入注册码，按要求输入后点“注册”完 成程序的注册。
21、运行 leica geo office 软件后进入“工具”—“数据交换管理”
共 17页
第 9页
南宁市骏徕仪器有限公司
22、点开串口，并在对应的端口上点右键，并点击设置。 23、选择对应的端口，仪器选 DNA，波特率及结束符和仪器内的设置一致，一般 不建议改动。
电子水准仪使用说明书(内容全面可编辑)
操作流程－测量－单点测量
测量－＞单点测量
1、输入点号，如3 2、瞄准标尺，点击测量按钮进行测量 3、在屏幕的左边“结果”部分可以看 到测量的结果； 在屏幕的右边“下一点”部分是下一 个要测量的点的信息 4、如果对测量的结果不满意，还可以 利用进行重测
4、输入要测量的点号，如001 5、可以输入代码 6、输入基准高，如102.5
操作流程－测量－水准线路（三）
7、瞄准要测量的标尺，点击测 量键测量
操作流程－测量－水准线路（四）
屏幕左边表示上一点（后视点） 的测量结果； 屏幕右边表示将要测量的下一个 点（前视点）； 如果测量的结果不满足要求，可 以重新进行测量；
点击 Trimble 功能键，进入此菜
单。
操作流程－数据传输（－）
1、连接DINI到PC； 2、打开DataTransfer; 3、选择DINIUSB设备； 4、在PC与DINI间传输数据；
数据格式
数据文件在电子水 准下以文件形式保 存,并且可以在任何 文本编辑器中编辑. 也没有必要来修改 文件格式.
注：单点测量是没有参考高程的测量
2
操作流程－测量－水准线路（－）
测量－＞水准线路
1、输入新线路的名称，如1； （或者从项目中选择一旧线路 继续测量） 2、设置测量模式，如BF； （测量模式有：BF、BFFB、 BFBF、BBFF、FBBF） 3、奇偶站交替，利用向左键进 行选择
操作流程－测量－水准线路（二）
4、输入要放样的点号，如211； 5、瞄准要放样的点，测量； 6、调整放机关报点的高程，直到dz 的值满足要求，“接受”，然后进行 下一点的放样；
操作流程－测量－继续测量
电子水准仪的使用说明
电子水准仪的使用说明一、准备工作1.选择合适的测量位置：电子水准仪需要建立在平稳坚固的基础上才能保证准确的测量结果。
因此，在使用前应确保测量点的地基平整稳固。
2.开启电源：电子水准仪通常需要使用电池供电，所以在使用之前需要确保电池电量充足。
同时，还需要根据仪器的操作说明打开电源开关。
3.校准仪器：仪器在生产和运输过程中可能会发生偏差，因此在测量前需要进行仪器的校准。
校准方法一般会在仪器的使用说明书中详细介绍。
二、测量步骤1.放置仪器：根据测量要求，选择合适的位置放置仪器。
通常情况下，仪器应该放置在测量位置的中心，确保视野开阔，减少误差。
2.建立参考点：为了保证测量的准确性，需要在测量点周围建立起一定数量的参考点，这些点应该离测量点较近，并且高程应该保持平均分布。
3.操作仪器：在准备工作完成后，可以开始操作仪器。
首先，通过调节仪器的脚螺丝，让仪器水平。
然后，按照仪器的使用说明调整测量参数，如测量距离、测量精度等。
4.开始测量：将仪器对准参考点，通过观察仪器显示屏的数据，调整仪器朝向和测量高差。
确保仪器稳定之后，可以开始进行测量。
5.记录数据：在测量过程中，仪器会自动记录测量数据。
可以通过仪器的存储功能将数据保存下来，或者直接通过蓝牙或USB接口将数据传输到计算机或其他设备上。
6.分析结果：将测量数据导入计算机后，可以通过专业的测量软件进行数据分析和处理，得出测量结果。
三、注意事项1.保护仪器：电子水准仪是一种精密仪器，在使用过程中应该特别注意保护。
避免碰撞、震动或长时间的暴露在高温、潮湿的环境中。
2.定期校准：仪器在使用一段时间后，可能会由于各种原因产生误差，因此需要定期进行校准。
一般建议每隔一段时间，或者进行一定数量的测量后进行校准。
3.防止干扰：在测量过程中，应尽量避免外界的干扰。
比如说，尽量在无风、无辐射的环境下进行测量，避免高压电线等干扰因素。
4.处理测量误差：在实际测量中，难免会发生一些误差。
数字水准仪水准仪安全操作及保养规程
数字水准仪水准仪安全操作及保养规程一、前言数字水准仪是一种高精度的测量仪器，在各种工程测量中得到广泛应用。
为了保证数字水准仪的正确、有效使用，必须要掌握其安全操作和保养规程。
二、数字水准仪操作规程2.1 前期准备1.确保数字水准仪内部电池有充足电量，并充满气泡液。
2.确保水准仪测量基面（如测量三脚架）平整稳固，并强制执行基面的检查过程。
3.细心检查气泡管。
如果液面不在刻线上，调整气泡管中的导高螺丝，使得液面与刻线平齐。
2.2 启动1.打开数字水准仪电源。
2.根据实际情况调整目标板（光电接收器）的高度，使其与被测物体水平。
3.在可被视线上，将视标线图案与目标板图案重合，调节目标板位置，使得目标板确切地位于水平方向上。
2.3 停止1.关闭数字水准仪电源。
2.保护数字水准仪，防止其被撞击，摔落或者遭受其他损坏。
3.清理面前的工具和测量基面，以便下次使用。
三、数字水准仪保养规程为了保持数字水准仪的精度和使用寿命，必须注意进行日常的保养和维护。
3.1 清洗1.用干净的、柔软的棉布擦拭数字水准仪光学部件表面。
在擦拭之前先用气吹去灰尘和污垢。
2.用常温、纯净的清水轻轻地喷洒到表面，并再次擦拭至干燥。
3.不能使用化学性质的洗涤剂清洗。
3.2 维护1.要定期检查液位，并在必要时更换气泡液。
2.在气温变化较大的地方使用数字水准仪时，可以在使用前将水准仪置于同一温度下约半小时，以消除温度对测量的影响。
3.不能拆除任何外部零件或内部元件，除非这是由制造商授权的，并且只在正式维修人员的协助下进行。
四、数字水准仪安全规程数字水准仪在使用过程中必须注意安全规程。
1.不能将数字水准仪暴露在高温、潮湿环境中。
2.不能让其他人或动物走过数字水准仪的测量目标。
3.不能让异物附着在光学器件表面，否则将影响数字水准仪的精确度。
4.在使用数字水准仪时应使用3脚架或支撑标准，确保在平稳、安全的测量基面上使用。
五、总结作为一种高精度的测量仪器，数字水准仪在使用时必须遵循严格的操作流程和维护规程。
电子水准仪操作规程
电子水准仪操作规程操作规程一、安全须知1.操作人员必须熟悉并遵守电子水准仪的操作规程和注意事项。
2.操作前必须检查电子水准仪的工作状态，确保仪器正常。
3.操作人员必须正确佩戴安全帽、安全鞋等个人防护装备，确保人身安全。
4.操作地点必须平坦且无杂物，确保操作的准确性和安全性。
5.操作时应保持仪器稳定，防止意外碰撞或跌落。
6.在进行高度测量时，周围不能有较大的震动，以免影响测量精度和准确性。
二、电子水准仪的操作步骤1.准备工作a.将电子水准仪放置在平稳的地面上，确认其稳定。
b.打开电子水准仪的电源开关，进行开机自检。
c.校准电子水准仪，确保测量的准确性。
2.基本操作a.在操作前，先将电子水准仪放置在基准点上，保持仪器的稳定。
b.启动电子水准仪，并选择相应的测量模式。
c.对准目标点，确保水平泡在圆心位置，读取仪器的测量结果。
d.根据需要，可以进行平差或修正，得到更加准确的测量结果。
3.高度测量a.在确定高程基准点后，将电子水准仪放置在基准点上，进行安装和校准。
b.启动电子水准仪的高度测量功能。
c.对准目标点，确保水平泡在圆心位置，读取仪器的测量结果。
d.根据需要，可以进行平差或修正，得到更加准确的高度测量结果。
4.数据处理a.将测量得到的数据记录下来，并进行数据处理。
b.对数据进行分析和比对，在计算时考虑误差和精度要求。
c.生成测量结果报告，并进行保存和备份。
5.关机和保养a.使用完毕后，及时关闭电子水准仪的电源开关。
b.清理和保养电子水准仪，防止灰尘和污物进入仪器内部。
c.定期检查和维护电子水准仪，确保仪器的正常运行。
三、注意事项1.在操作过程中，应保持仪器的稳定，避免意外碰撞和跌落。
2.操作人员应正确佩戴个人防护装备，防止意外伤害。
3.操作时要注意周围环境，避免有较大的震动干扰测量结果。
4.操作人员应严格按照操作规程进行操作，确保测量的准确性和可靠性。
四、操作中常见问题及处理1.仪器读数不稳定：检查仪器是否摆放在平稳的地面上，是否有外界干扰，是否需要校准。
