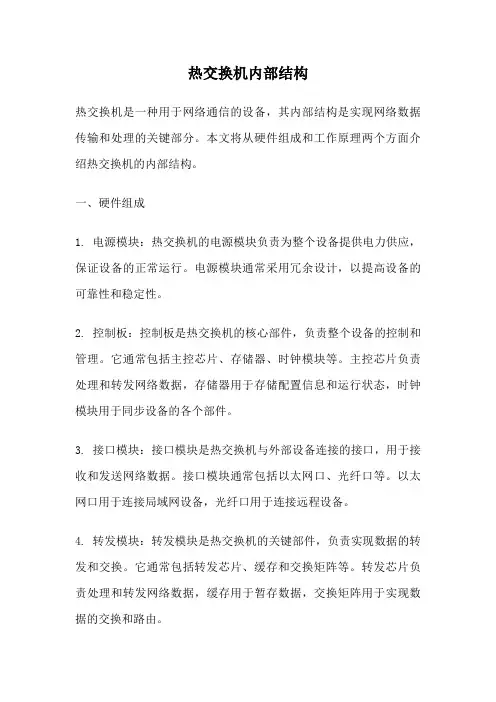

热交换机内部结构热交换机是一种用于网络通信的设备，其内部结构是实现网络数据传输和处理的关键部分。
本文将从硬件组成和工作原理两个方面介绍热交换机的内部结构。
一、硬件组成1. 电源模块：热交换机的电源模块负责为整个设备提供电力供应，保证设备的正常运行。
电源模块通常采用冗余设计，以提高设备的可靠性和稳定性。
2. 控制板：控制板是热交换机的核心部件，负责整个设备的控制和管理。
它通常包括主控芯片、存储器、时钟模块等。
主控芯片负责处理和转发网络数据，存储器用于存储配置信息和运行状态，时钟模块用于同步设备的各个部件。
3. 接口模块：接口模块是热交换机与外部设备连接的接口，用于接收和发送网络数据。
接口模块通常包括以太网口、光纤口等。
以太网口用于连接局域网设备，光纤口用于连接远程设备。
4. 转发模块：转发模块是热交换机的关键部件，负责实现数据的转发和交换。
它通常包括转发芯片、缓存和交换矩阵等。
转发芯片负责处理和转发网络数据，缓存用于暂存数据，交换矩阵用于实现数据的交换和路由。
5. 风扇模块：由于热交换机在工作过程中会产生大量的热量，风扇模块用于散热，保持设备的正常温度。
风扇模块通常包括多个风扇，可以根据设备的温度自动调节转速。
二、工作原理热交换机的工作原理是通过转发模块实现的。
当网络数据到达热交换机时，转发芯片首先会对数据进行解析，提取出目标地址和源地址等信息。
然后，转发芯片会根据转发表进行判断，确定数据的转发路径。
转发表是热交换机内部存储的一个路由表，记录了不同设备之间的连接关系。
当转发芯片确定了数据的转发路径后，它会将数据发送到相应的接口模块，由接口模块负责将数据发送到目标设备。
转发模块还会更新转发表，以保持网络的正常运行。
当新的设备加入网络或者设备之间的连接关系发生变化时，转发模块会更新转发表，以确保数据能够正确地转发和交换。
总结：热交换机的内部结构包括电源模块、控制板、接口模块、转发模块和风扇模块等。
其中，转发模块是热交换机的核心部件，负责实现数据的转发和交换。
PM75RSE120数据手册
IfoL
VD=15V,VFO=15V
Fpwm
三相正弦
tfo
VD=15V
－ 10 15 mA － 15 20 KHZ 1.0 1.8 － mS
Rth
每只 IGBT 部分
Rth
每只续流二极管部分
Rth
制动侧 IGBT
Rth
制动侧续流二极管
Rth
基板温度到结温
－ － 0.3 C/W － － 0.47 C/W --- ---- 0.43 C/W ---- ---- 1 C/W － － 0.027 C/W
故障输出电流 输入载波频率 故障输出脉宽 热阻特性 瞬态热组
连接热阻
Ton
0.5 1 2.5 μs
trr VD=15V,VCIN=0-15V,Ic=20A,Tj=125℃ － 0.15 0.3 μs
tc(on)
Vcc=300V
－ 0.4 1 μs
toff
－ 2.5 3.5 μs
tc off
－ 0.7 1.2 μs
13：UN（下桥臂驱动电源共地）
14：VN1(下桥电源正极)
15：WN（下桥 U 组信号输入）
16：FO（下桥 V 组信号输入）
产品概述：
该款智能功率模块是非常成熟第四代高频 IPM 产品。采用 1um 步线工艺，新型的快恢复二极管具有软恢复特性，内置优 化后的栅级驱动和保护电路，适合用于频率高达 20KHZ 功率变 换场合。
饱和压降测试
正向电压测试
开关时间测试
过流短路测试
上海嘉尚电子科技有限公司
E-mail:Stephenku@ T/Fax: 021-64764189
死区时间测试点
上海嘉尚电子科技有限公司
MITSUBISHI PM150CLA120 说明书

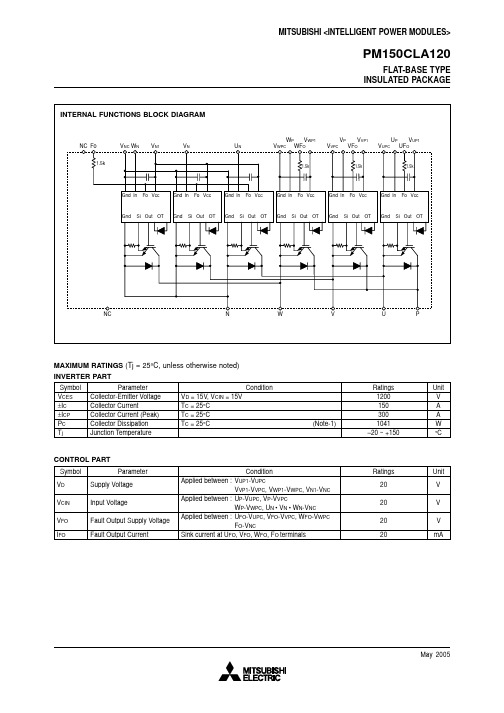

INSULATED PACKAGEINSULATED PACKAGE2.32.43.52.50.81.03.01.2110Min.Typ.Max.Collector-Emitter Saturation Voltage Collector-Emitter Cutoff Current–I C = 150A, V D = 15V, V CIN = 15V (Fig. 2)T j = 25°C T j = 125°CELECTRICAL CHARACTERISTICS (Tj = 25°C, unless otherwise noted)INVERTER PARTParameterSymbol ConditionV CE(sat)I CESV EC t on t rr t c(on)t off t c(off)Limits ———0.5——————1.81.92.51.00.50.42.00.7——T j = 25°C T j = 125°CFWDi Forward VoltageSwitching TimeV D = 15V, V CIN = 0V ↔15V V CC = 600V, I C = 150A T j = 125°C Inductive Load (Fig. 3, 4)V CE = V CES , V CIN = 15V(Fig. 5)V D = 15V, I C = 150A V CIN = 0V (Fig. 1)V mAVµsUnit Bottom viewYX* If you use this value, R th(f-a) should be measured just under the chips.(Note-1) T C (under the chip) measurement point is below.UPIGBT 23.056.3VPWPUNVNWNFWDi 23.043.1IGBT 57.556.3FWDi 56.543.1IGBT 87.556.3FWDi 86.543.1IGBT 37.029.1FWDi 38.042.4IGBT 70.529.1FWDi 71.542.4IGBT 100.529.1FWDi 101.542.4armaxisX Y(Unit : mm)0.12*0.20*0.023°C/WR th(j-c)Q R th(j-c)F R th(c-f)Inverter IGBT (per 1 element) (Note-1)Inverter FWDi (per 1 element) (Note-1)Case to fin, (per 1 module)Thermal grease applied(Note-1)Symbol ConditionUnitMin.——————Junction to case Thermal ResistancesTHERMAL RESISTANCESContact Thermal ResistanceParameterLimits Typ.Max.ParameterSymbolSupply Voltage Protected bySCSupply Voltage (Surge)Storage Temperature Isolation Voltage ConditionV CC(surge)T stgV iso Ratings V CC(PROT)8001000–40 ~ +1252500Unit V °C V rmsV V D = 13.5 ~ 16.5V, Inverter Part,T j = +125°C StartApplied between : P-N, Surge value60Hz, Sinusoidal, Charged part to Base, AC 1 min.TOTAL SYSTEMINSULATED PACKAGEV D = 15VDetect T j of IGBT chip –20 ≤ T j ≤ 125°C V D = 15V, V FO = 15V (Note-2)V D = 15V(Note-2)–20 ≤ T j ≤ 125°C, V D = 15V (Fig. 3,6)V D = 15V(Fig. 3,6) 3.53.5————Main terminal screw : M5Mounting partscrew : M5—Symbol ParameterMounting torque Mounting torque WeightConditionUnit N • m N • m gLimits Min.Typ.Max.2.52.5—3.03.0800MECHANICAL RATINGS AND CHARACTERISTICSV D = 15V, V CIN = 15VApplied between :U P -V UPC , V P -V VPC , W P -V WPCU N • V N • W N -V NCI D µs °C V mA ms28121.82.3————12.5—0.0115—mA Circuit CurrentInput ON Threshold Voltage Input OFF Threshold Voltage Short Circuit Trip Level Short Circuit Current Delay TimeOver Temperature Protection Supply Circuit Under-Voltage ProtectionFault Output Current Minimum Fault Output Pulse WidthV th(ON)V th(OFF)SC t off(SC)OT OT r UV UV r I FO(H)I FO(L)t FOTrip level Reset level Trip level Reset levelCONTROL PART——1.21.7300—135—11.5———1.0ParameterSymbol ConditionMax.Min.Typ.Unit Limits 1861.52.0—0.214512512.012.5—101.8(Note-2)Fault output is given only when the internal SC, OT & UV protections schemes of either upper or lower arm device operate toprotect it.V V N1-V NC V *P1-V *PCA RECOMMENDED CONDITIONS FOR USERecommended valueUnit ConditionSymbol ParameterV Applied across P-N terminalsApplied between :V UP1-V UPC , V VP1-V VPCV WP1-V WPC , V N1-V NC (Note-3)Applied between :U P -V UPC , V P -V VPC , W P -V WPCU N • V N • W N -V NCUsing Application Circuit of Fig. 8For IPM ’s each input signals(Fig. 7)Supply Voltage Control Supply Voltage Input ON Voltage Input OFF Voltage PWM Input Frequency Arm Shoot-through Blocking Time≤ 80015±1.5≤ 0.8≥ 9.0≤ 20≥ 2.5V CC V CIN(ON)V CIN(OFF)f PWM t deadV D V kHz µsV (Note-3)With ripple satisfying the following conditions: dv/dt swing ≤ ±5V/µs, Variation ≤ 2V peak to peakINSULATED PACKAGEINSULATED PACKAGEINSULATED PACKAGEINSULATED PACKAGE。
浅议能量反馈在电梯节能技术中的应用
浅议能量反馈在电梯节能技术中的应用作者：张红坤来源：《商品与质量·学术观察》2013年第03期摘要：在提高能量回馈系统在电梯节能的直流电压的利用率，减少回馈电能对电网的污染，本文论述了一种电梯节能能量回馈控制系统，回馈能量的逆变采用SVPWM技术分析了电梯节能逆变系统的组成及工作原理，并对该逆变节能控制系统进行了仿真实验研究。
结果表明：该系统设计合理，在电梯节能能量回馈系统中采用SVPWM技术，既能提高能量回馈逆变电路对直流电压的利用率，又能减少逆变电能总谐波失真。
关键词：电梯节能计算机仿真能量逆变 SVPWM一、引言电梯节能能量回馈系统的作用就是将储存在变频器直流侧电容中的电能及时逆变为交流电，并回馈给电网，从而达到节能的目的。
对于直流电能到交流电能的逆变目前已经有一些成熟的技术在电梯节能控制系统的逆变技术应用中取得较好效果的还不多，本文分析了SVPWM 方法在电梯节能能量逆变器中的应用。
采用变频调速的电梯要求电机四象限运行，当电梯快速制动以及电梯上行时，电梯的驱动电机处于再生发电状态，产生的再生电能传输到变频器的直流侧滤波电容上，产生泵升电压，严重威胁系统的工作安全。
目前，控制泵升电压的普遍方法是：通过在直流母线上接一个能耗电阻，将能量释放。
这种方法由于电梯在工作中制动频繁并带位势负载运行，一方面造成能量严重浪费；另一方面电阻发热，使得环境温度升高，影响系统工作的可靠性。
二、能量回馈控制系统组成及工作原理（一）、能量回馈系统组成电梯节能能量回馈的本质是将直流电能转换为交流电能的有源逆变，其目的是将电动机在发电状态下产生的直流电能回馈到交流电网，实现节能并尽量避免对电网的污染。
电梯直流电能逆变回馈过程中，系统要求在相位、电压、电流等方面应满足的控制条件。
逆变过程必须与电网相位保持同步关系；当直流母线电压超过设定值时，才启动逆变装置进行能量回馈；逆变电流必须满足回馈功率的要求，但不大于逆变电路所允许的最大电流；应尽量减少逆变过程对电网的污染。
PM150技术方案

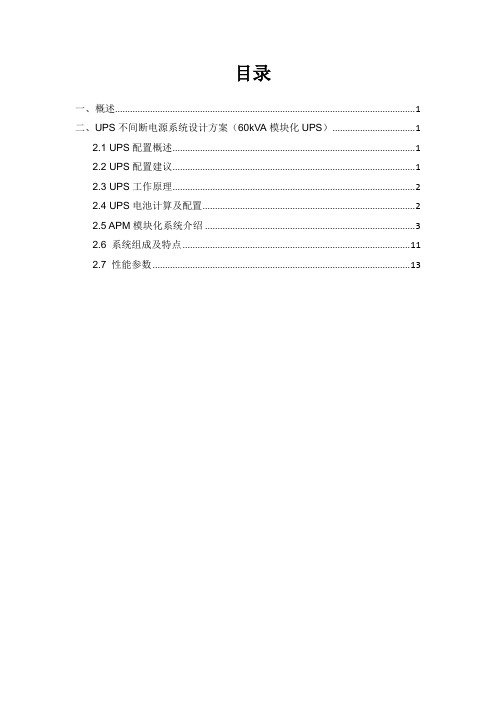

目录一、概述 (1)二、UPS不间断电源系统设计方案（60kVA模块化UPS） (1)2.1 UPS配置概述 (1)2.2 UPS配置建议 (1)2.3 UPS工作原理 (2)2.4 UPS电池计算及配置 (2)2.5 APM模块化系统介绍 (3)2.6 系统组成及特点 (11)2.7 性能参数 (13)一、概述本次工程涉及到UPS不间断电源系统，精密空调系统。
二、UPS不间断电源系统设计方案（60kVA模块化UPS）2.1 UPS配置概述在线式智能冗余UPS及配电系统，60kVA模块化UPS，可实现N+1冗余备份，可扩至150KVA或以上，电池系统后备时间为30分钟，单机15分钟。
UPS及配电均采用模块化热插拔式结构设计。
本工程采购60kVA模块化UPS。
UPS冗余系统由多个UPS功率模块安装在一个机柜内组成，每个UPS功率模块为30KVA。
输入包含交流市电和电池组；输出交流380Vac三相四线，所有UPS功率模块输出在机柜内部直接并联；每个UPS模块均内置完整的整流、逆变及控制系统，具有独立工作能力，系统中任何其他组件故障不影响UPS模块的工作；为保证旁路抗冲击能力及扩容要求，采用统一的集中旁路模块，旁路模块可插拔维护，其故障不影响UPS系统输出；系统内置手动维修旁路，在自动旁路故障时，进行维护操作；后备电池采用免维护铅酸蓄电池，电池系统后备时间为30分钟，单机15分钟，冗余UPS系统可共用电池系统，电池组采用12V×32设计，便于旧系统改造时利用原有电池系统，也可在单节电池故障时及时撤除，消除对UPS系统运行的影响。
可加配智能配电系统与UPS系统在同一机柜内，采用模块化结构，可根据负载容量的需求变化增加或减少配置，而无需关闭UPS输出或配电总输入开关。
2.2 UPS配置建议根据客户需求，考虑到机房心设备运行的可靠性和安全性，并且实现机房负载的动态成长。
建议采用1套Adapt PM 系列60 KVA UPS，单台机器实现1+1模块并机系统，每台UPS为单排服务器供电（电池系统后备时间为30分钟，单机15分钟。
恩泰克120模块组态说明
通道信号处理参数参数名称和说明通道信号处理参数确定 振动/压力 信号处理过程。
通过这些参数选定输出数据单位道转速信号的关系。
此外，信号处理参数影响测量值的数据单位和频谱/波形数据的范围。
针对每个通道，各有一个信号处理参数类型。
系统在通道传感器参数通道传感器参数定义了XM-120模块使用的传感器特性。
通过这些参数设置传感器的个通道，各有一个通道传感器参数配置情况。
AD 的量程。
其假设满量程时在最Guidelines for Setting t 通道信号处理参数值/注释,非常重要，一测量参数通频测量参数针对每一个通道各有一个通频测量参数类型。
通过这些参数配置测量方式和每个通频测量的滤波。
速度测量参数要：如果你没有正在使用转速计通道，应该将每转脉冲数设置为0。
使转速测量不起作用，模块提示转速计故障报警参数参数控制报警操作（警戒、危险级）、提供报警状态。
XM-120提供16种报警。
这些报警不一个通道，最多能够分配8个报警给任何一种测量。
使用这些参数配置测量和报警行为，使与报警结合起来。
120模块可定义16种报警，可以通过相同。
相同。
相同。
相同。
选中则有效清除则失效速度范围下限机械转速的下门限。
此值必须小于速度范围上限。
当转速范围开关失效时，此参数不起作用。
速度范围下限机械转速的上门限。
此值必须大于速度范围下限。
当转速范围开关失效时，此参数不起作用。
RPM （转/分钟）RPM提示：当转速范围开关有效时，必须存在转速信号（每转脉冲数设置高），并且必须提供转速信号。
转速范围开关继电器参数继电器参数控制自带继电器和继电器拓展模块继电器的操作。
通过使用这些参数来配置报应的继电器以及继电器的动作。
4-20mA输出参数4-20mA 输出参数定义这两个4-20mA 输出信号的特性。
对于每个输出，参数都是一样的。
参数名称和解释Xm configuration utility选中择有效清除则无效测量设置测量方式和4-20mA输出信号通过的通道监测数据参数参数名称和解释值/注释传感器故障可能状态值：在相关联的通道上是否存在传感器故障。
模块PM150RSE120内部结构解析
模块PM150RSE120内部结构解析
150A/1200V IPM 数据手册PM150RSE120
1：V UPC（U组电源地）
2：U P（U组信号输入）
3：V UP1（U组电源输入）
4：V VPC（V组电源地）
5：V P（V组信号输入）
6：V VP1（V组电源输入）
7：V WPC（W组电源地）
8：W P（W组信号输入）
9：V WP1（W组电源输入）
10：V NC（下三桥电源地）11：V N1 (下三桥电源输入) 12：B R（制动单元信号输入）13：U N（U组下桥臂信号输入）14：V N (V 组下桥臂信号输入) 15：W N（W组下桥臂信号输入）16：F O（故障信号输出）
最大额定值：
机械和电气特性：
测试备注：
1.在控制电压未上电之前，应确保各个信号输入端已经通过上拉电阻到位，
并把各个输入信号置于关断状态。
2.而后输入信号必须到位。
3.当过流和过压保护动作时，关断浪涌之直流母线电压必须在IPM的额定值
电压之下。
饱和压降测试正向电压测试
立即下载数据手册：。
