液压缓冲器工作原理
液压缓冲器
液压缓冲器(hydraulic damper)
借液压阻尼作用对在作惯性滑行的车皮进行缓冲减速至停止
工作原理

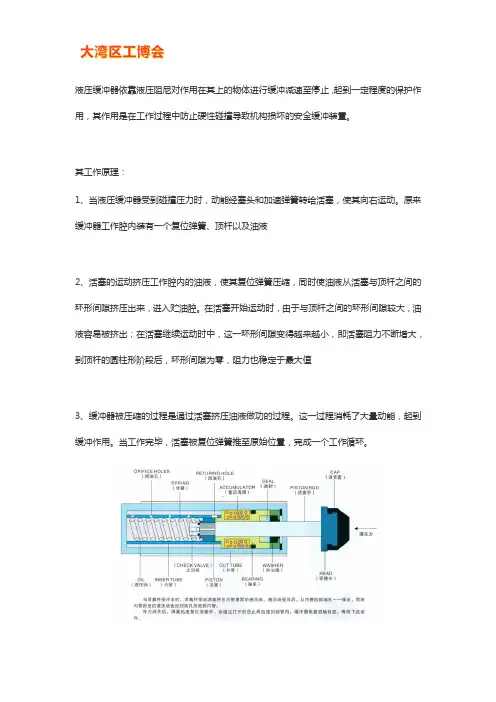

当液压缓冲器受到碰撞压力时，动能经塞头和加速弹簧转给活塞，使其向右运动。原来缓冲器工作腔内装有一个复位弹簧、顶杆以及油液。活塞的运动挤压工作腔内的油液，使其复位弹簧压缩，同时使油液从活塞与顶杆之间的环形间隙挤压出来，进入贮油腔。在活塞开始运动时，由于与顶杆之间的环形间隙较大，油液容易被挤出；在活塞继续运动时中，这一环形间隙变得越来越小，即活塞阻力不断增大，到顶杆的圆柱形阶段后，环形间隙为为难能告知，阻力也稳定于最大值。缓冲器被压缩的过程是通过活塞挤压油液做功的过程。这一过程消耗了大量动能，起到缓冲作用。当工作完毕，活塞被复位弹簧推至原始位置，完成一个工作循环。
HY系列液压缓冲器
应用领域
液压缓冲器（hydraulic buffer）适用于起重运输、冶金、港口机械、铁道车辆等机械设备，在运输过程中防止硬性碰撞防止机件损坏的安全缓冲装置。
液压缓冲器保管注意事项
A 液压缓冲器应水平安装冲击偏小不超过正负1度
B 环境温度为22-80摄氏度
C 防止不要倒置，以防液压油溢出。
D 库存保管是应放置于通风处，湿度在百分之八十以下为宜。
E 注意防火，不要置于火源处
全液压制动阀介绍
一种全新的全液压制动系统介绍 1、技术背景 工程机械制动系统是行走机械的关键部件。现有行 走类工程机械大都采用气/液助推制动系统，即以压缩 空气作为助推介质，通过一气液增压缸（俗称加力 器），将制动总泵内制动液增压后送入制动分泵实施 制动，属于双流体（气体液体）制动，该系统技术成 熟，价格低廉，在国内应用广泛。但同时也存在不可 避免的缺陷：需单独的压缩气源，元件数量多，且尺 寸较大需气液两套管路，排气时噪声大，液压管路内易进入空气而造成制动不灵等故障。近年来，国外的主要装载机厂商（如卡特、小松）对其主机制动系统进行全面改造，采用全液压制动系统，其原理是以液压油作为一介质，传递制动力，借用装载机液压系统作为其动力油源，通过液压控制元件，直接将压力油送至制动分泵实施制动，解决了气液助推制动系统的上述不足，成为今后轮式工程机械制动系统发展方向，是目前气动、气液制动系统工程及元件理想的替代产品。 一种用于工程机械的全液压制动阀，其特点是利用工作系统的油液进行全制动系统控制。主要由充液系统、保压系统、管路防爆系统、双路制动系统、紧急制动系统、动力切断系统和止回阀及各连接制动器的油口和信号接口。其优点在于一个阀包含了整个制动系统。从而简化了工程机械的全液压制动系统元件的安装和管路连接。该阀能完成优先充液、系统保压、制动压力输出、动力切断和多重保护等功能。 2、工作原理如下，
全液压制动系统主要由充液系统、保压系统、管路防爆系统、双路制动系统、紧急制动系统、动力切断系统和止回阀及各连接制动器的油口和信号接口等组成。具体工作原理如下： 从油泵来油首先进入充液阀P口，通过滤芯2、单向阀3、压力调节阀4，到畜能器6。在畜能器6内的压力没有达到压力调节阀4设定压力时，充液阀1的后腔被封闭，阻止了油液流向下一个回路N，油液通过单向阀3进入畜能器6。双路制动阀7没有踏下工作时，a回路是封闭的，此时畜能器6被充压。当畜能器内的压力达到压力调节阀4的开启压力时，压力调节阀的调压前腔的压力推动阀芯使充液阀的后腔与回油腔相通，充液阀后腔的压力下降，进油口P处的压力就推动充液阀芯后腔的弹簧，打开另一路油口N，油液流向下一个工作装置。畜能器的油液由于有进油单向阀3和压力调节阀4作用而封闭，在畜能器6中形成保压。
液压千斤顶
液压千斤顶
千斤顶是一种起重高度小(小于1m)的最简单的起重设备。它有机械式和液压式两种。机械式千斤顶又有齿条式与螺旋式两种，由于起重量小，操作费力，一般只用于机械维修工作，在修桥过程中不适用。液压式千斤顶结构紧凑，工作平稳，有自锁作用，故使用广泛。其缺点是起重高度有限，起升速度慢。 1、液压千斤顶分为通用和专用两类。 专用液压千斤顶使专用的张拉机具，在制作预应力混凝土构件时，对预应力钢筋施加张力。专用液压千斤顶多为双作用式。常用的有穿心式和锥锚式两种。 穿心式千斤顶适用于张拉钢筋束或钢丝束，它主要由张拉缸、顶压缸、顶压活塞及弹簧等部分组成。它的特点是：沿拉伸机轴心有一穿心孔道，
钢筋(或钢丝)穿入后由尾部的工具锚锚固。 2、概述 千斤顶主要用于厂矿、交通运输等部门作为车辆修理及其它起重、支撑等工作。其结构轻巧坚固、灵活可靠，一人即可携带和操作。千斤顶是用刚性顶举件作为工作装置，通过顶部托座或底部托爪在小行程内顶升重物的轻小起重设备。千斤顶按工作原理分为： (1)螺旋千斤顶：采用螺杆或由螺杆推动的升降套筒作为刚性顶举件的千斤顶。 (2)齿条千斤顶：采用齿条作为刚性顶举件的千斤顶。 (3)油压千斤顶：采用柱塞或液压缸作为刚性顶举件的千斤顶。 千斤顶已实施出口产品质量许可制度，未取得和质量许可证的产品不准出口 3、千斤顶的工作原理 有机械千斤顶和液压千斤顶等几种，原理各有不同从原理上来说，液压传动所基于的最基本的原理就是帕斯卡原理，就是说，液体各处的压强是一致的，这样，在平衡的系统中，比较小的活塞上面施加的压力比较小，而大的活塞上施加的压力也比较大，这样能够保持液体的静止。所以通过液体的传递，可以得到不同端上的不同的压力，这样就可以达到一个变换的目的。我们所常见到的液压千斤顶就是利用了这个原理来达到力的传递。螺旋千斤顶机械原理，以往复扳动手柄，拔爪即推动棘轮间隙回转，小伞齿轮带动大伞齿轮、使举重螺杆旋转，从而使升降套筒获得起升或下降，
数控机床的组成及基本工作原理
1．2 数控机床的组成及基本工作原理 一、数控机床组成 数控机床由：程序、输人/输出装置、CNC单元、伺服系统、位置反馈系统、机床本体组成。 1、程序的存储介质，又称程序载体 1)穿孔纸带（过时、淘汰）； 2)盒式磁带（过时、淘汰）； 3)软盘、磁盘、U盘； 4)通信。 2、输人/输出装置 1)对于穿孔纸带，配用光电阅读机；（过时、淘汰）； 2)对于盒式磁带，配用录放机；（过时、淘汰）； 3)对于软磁盘，配用软盘驱动器和驱动卡； 4)现代数控机床，还可以通过手动方式(MDI方式)； 5)DNC网络通讯、RS232串口通讯。 3、CNC单元 CNC单元是数控机床的核心，CNC单元由信息的输入、处理和输出三个部分组成。 CNC单元接受数字化信息，经过数控装置的控制软件和逻辑电路进行译码、插补、逻辑处理后，将各种指令信息输出给伺服系统，伺服系统驱动执行部件作进给运动。其它的还有主运动部件的变速、换向和启停信号；选择和交换刀具的刀具指令信号，冷却、润滑的启停、工件和机床部件松开、夹紧、分度台转位等辅助指令信号等。 准备功能：G00,G01,G02,G03, 辅助功能：M03，M04 刀具、进给速度、主轴：T，F，S 4、伺服系统 由驱动器、驱动电机组成，并与机床上的执行部件和机械传动部件组成数控机床的进给系统。它的作用是把来自数控装置的脉冲信号转换成机床移动部件的运动。对于步进电机来说，每一个脉冲信号使电机转过一个角度，进而带动机床移动部件移动一个微小距离。每个进给运动的执行部件都有相应的伺服驱动系统，整个机床的性能主要取决于伺服系统。如三轴联动的机床就有三套驱动系统。 脉冲当量：每一个脉冲信号使机床移动部件移动的位移量。常用的脉冲当量为0.001mm/脉冲。 5、位置反馈系统（检测反馈系统） 伺服电动机的转角位移的反馈、数控机床执行机构(工作台)的位移反馈。包括光栅、旋转编码器、激光测距仪、磁栅等。（作业：让同学们网上查找反馈元件，下节课用5分钟自述所查内容） 反馈装置把检测结果转化为电信号反馈给数控装置，通过比较，计算实际位置与指令位置之间的偏差，并发出偏差指令控制执行部件的进给运动。 反馈系统包括半闭环、闭环两种系统。 6、机床的机械部件 1)主运动部件
几种常用液压缸缓冲装置结构设计
几种常用液压缸缓冲装置结构设计 摘要：本文对高速液压缸；大缸径、长行程液压缸及各种自卸车液压缸的缓冲装置提出了不同的结构设计，有针对性的解决了液压缸活塞与缸盖发生机械碰撞。 关键词：液压缸缓冲装置 1、引言 在液压系统中使用液压缸驱动具有一定质量的机构，当液压缸运动至行程终点时具有较大动能，如未作减速处理，液压缸活塞与缸盖将发生机械碰撞，产生冲击、噪声，有破坏性。为缓和及防止这种危害发生，因此可在液压回路中设置减速装置或在缸体内设缓冲装置。 2、几种液压缸缓冲装置结构设计 2.1高速液压缸缓冲装置结构设计 （1）液压缸特点及缓冲装置结构设计 高速液压缸工作时，活塞终端速度可以达到5m／s以上，若直接与端盖相撞，在惯性力和液压力的作用下，不但会损坏端盖，而且会产生较大的冲击载荷，对系统产生不利的影响。高速液压缸缓冲装置如图1a所示，主要由液压缸体、活塞、挡块、活塞杆、固定螺母、复位弹簧组成。其中活塞杆有四个台阶轴用来放置和固定活塞和挡块，螺母将活塞与活塞杆固定于一体。挡块为圆锥形，所以过流面积不断变化。 （2）工作原理 当活塞杆走到行程末端时，挡块3被液压缸端部限位停止运动，而活塞2、活塞杆4，固定螺母5继续向前运动，这时活塞与挡块形成节流缝隙，活塞与挡块之间的容腔压力增加，与活塞的惯性力和作用在活塞左端的液压力相对抗，从而达到缓冲的目的。 2.2大缸径、长行程液压缸缓冲装置结构设计 (1) 液压缸特点及缓冲装置结构设计 对于水平安装的大缸径长行程液压缸，由于活塞杆和活塞的巨大自重、零件的机械加工误差及安装误差等原因，液压缸在运行的过程中易引起导向部分靠近承重一侧的快速磨损，从而导向元件的偏心，体现到缓冲元件上，就是缓冲环和缓冲孔之间过大同轴度，将引起运行困难或产生机械故障。大缸径、长行程液压
盘式制动器工作原理
盘式制动器工作原理 盘式制动器又称为碟式制动器，顾名思义是取其形状而得名。它由液压控制，主要零部件有制动盘、分泵、制动钳、油管等。制动盘用合金钢制造并固定在车轮上，随车轮转动。分泵固定在制动器的底板上固定不动。制动钳上的两个摩擦片分别装在制动盘的两侧。分泵的活塞受油管输送来的液压作用，推动摩擦片压向制动盘发生摩擦制动，动作起来就好象用钳子钳住旋转中的盘子，迫使它停下来一样。这种制动器散热快，重量轻，构造简单，调整方便。特别是高负载时耐高温性能好，制动效果稳定，而且不怕泥水侵袭，在冬季和恶劣路况下行车，盘式制动比鼓式制动更容易在较短的时间内令车停下。有些盘式制动器的制动盘上还开了许多小孔，加速通风散热提高制动效率。反观鼓式制动器，由于散热性能差，在制动过程中会聚集大量的热量。制动蹄片和轮鼓在高温影响下较易发生极为复杂的变形，容易产生制动衰退和振抖现象，引起制动效率下降。 当然，盘式制动器也有自己的缺陷。例如对制动器和制动管路的制造要求较高，摩擦片的耗损量较大，成本贵，而且由于摩擦片的面积小，相对摩擦的工作面也较小，需要的制动液压高，必须要有助力装置的车辆才能使用。而鼓式制动器成本相对低廉，比较经济。 所以，汽车设计者从经济与实用的角度出发，一般轿车采用了混合的形式，前轮盘式制动，后轮鼓式制动。四轮轿车在制动过程中，由于惯性的作用，前轮的负荷通常占汽车全部负荷的70%－80%，因此前轮制动力要比后轮大。轿车生产厂家为了节省成本，就采用前轮
盘式制动，后轮鼓式制动的方式。 四轮盘式制动的中高级轿车，采用前轮通风盘式制动是为了更好地散热，至于后轮采用非通风盘式同样也是成本的原因。毕竟通风盘式的制造工艺要复杂得多，价格也就相对贵了。随着材料科学的发展及成本的降低，在汽车领域中，盘式制动有逐渐取代鼓式制动的趋向。鼓式制动器是最早形式的汽车制动器，当盘式制动器还没有出现前，它已经广泛用于各类汽车上。但由于结构问题使它在制动过程中散热性能差和排水性能差，容易导致制动效率下降，因此在近三十年中，在轿车领域上已经逐步退出让位给盘式制动器。但由于成本比较低，仍然在一些经济类轿车中使用，主要用于制动负荷比较小的后轮和驻车制动。
液压缸缓冲结构和缓冲原理的研究
1-缸盖；2-单向阀；3-端盖凹缘；4-锥形柱塞； 5-活塞；6-缸体；7-压力油；8-活塞杆；9-调节螺钉 图 1 节流缓冲原理图 液压缸缓冲结构和缓冲原理的研究 李艳利 1 刘志奇 1 董 朋 2 许保亮 3 熊 喆 1 ( 1.太原科技大学机械工程学院 山西太原 030024 2.燕山大学机械工程学院 河北秦皇岛 066004 3.莱芜钢铁集团有限公司型钢炼铁厂 山东莱芜 271104 ) 摘 要：介绍具有不同缓冲结构的液压缸，并对不同缓冲结构液压缸的缓冲过程进行分析，建立了五种缓冲结构液压 缸在缓冲过程不同阶段的流量方程，探讨了各缓冲结构的主要结构参数对缓冲的影响规律，指出了相应缓冲结构适用 的场合，总结了设计缸内缓冲装置要考虑的一些因素。 关键字：液压缸；缓冲结构；缓冲原理 中图分类号：TH137.51 文献标志码：A 文章编号：1672-8904-（2013）06-0005-004 液压缸有时运动速度很快，当活塞运动到液压缸 两端时，会与端部发生冲击，产生噪声，严重时会引起 损坏。为了防止这种冲击，一些特定工况下应用的液 压缸上需设置缓冲装置。液压缓冲是利用油液的不 可压缩性和流动性。缓冲装置一般是基于这样的原 理：当活塞运动到接近端部时，使回油阻力增大，活塞 在回油腔受到较大的反压力或者使进油腔卸荷，降低 运动速度，从而达到避免冲击缸盖的目的。 液 压 缸 缓 冲 方 法 可 以 分 为 节 流 缓 冲 和 卸 压 缓 冲。从装置方式上也分为两种：一种是外置式缓冲液 压缸，也就是在液压系统中设置溢流阀、顺序阀、节流 阀或者蓄能器等这类流量控制装置进行缓冲，外置缓 冲的优点是，在工况变化时，容易对缓冲元件进行调 整，缺点是系统回路复杂，且缓冲效果易受系统其他 部分的影响。另一种是内置式缓冲液压缸，是在液压 缸内部设计一定的缓冲结构来实现缓冲，而不需要另 加元件，结构简单，加工和使用方便，因而得到广泛的 应用。本论文主要对内置式缓冲液压缸进行讨论。 间的节流环隙中流出，从而在封闭空间造成高压，迫 使活塞减速制动而实现缓冲。 图 1 所示为节流缓冲原理，锥形柱塞 4 进入端盖 凹缘 3 处开始减速，限制了缸体内的液压油向油口的 流量。当柱塞进入最后部位时，液压油应通过调节螺 钉 9 处的可调油口排出。缓冲器上装有一个单向阀 2 允许活塞反向时液压油能自由流入。 1 液压缸缓冲结构介绍及原理分析 内置式缓冲液压缸一般是利用与活塞相连的缓 冲柱塞和与缸体相连的缓冲孔之间的间隙，在油流过 时产生阻力，达到缓冲目的，故称之为节流缓冲。在 工作中，利用了节流阻尼的作用，当缓冲柱塞插入排 油孔口中后，使活塞与液压缸端盖之间形成封闭空 间，封闭空间中油只能从节流小孔或柱塞和排油孔之 图 1 所示为圆锥形缓冲装置，除此之外，缓冲柱 塞还有圆柱形、台阶形、抛物线形或排孔形等不同类 型，即缓冲装置会有不同的缓冲结构。这些结构中只 收稿日期：2013-08-07 作者简介：李艳利（1988-），女，硕士研究生。研究方向为流体传动与 控制。
XE93 Trebu液压制动器使用手册
湘电风能XE93-2000型风力发电机主轴/偏航制动用 液压动力单元 安装/维护维护使用使用使用说明书说明书 版本 WU-2011-11-20
索引 1.0 概要 1.1 液压动力单元概述 (3) 1.2 液压系统加压 (3) 1.3 正常工作情况 (4) 1.4 低温起动 (4) 1.5 主轴制动系统 (5) 1.6 偏航制动系统 (5) 1.7 偏航紧急制动 (6) 1.8 泄漏检测系统 (6) 2.0 安装 2.1 液压原理图 PE-112901.1 (7) 2.2 电气接线盒 PE-112901.3 (8) 2.3 液压站安装图PE-112901.2 (9) 2.4 液压站图文说明……………………………………………………10-11 2.5 零部件清单PE094401.1 (12) 3.0 连接液压 连接液压站站 3.1 液压接口 (13) 液压油规格 (14) 4.0 液压油规格 5.0 开机起动 5.1 加注液压油 (15) 5.2 电机旋向 (15) 5.3 液压系统排气 (15) 6.0 维护 6.1 维护周期 (16) 6.2 液压系统卸压 (16) 6.3 故障诊断 (17) 7.0 液压站文件 7.1 零部件订货须知 (18)
1.0 概要 1.1 液压动力单元概述 此液压动力单元用于控制湘电风能XE93-2000型风力发电机主轴型风力发电机主轴、、偏航制动及1个液压顶升缸。 此液压动力单元包括以下主要部件此液压动力单元包括以下主要部件：： 容积为13L 的油箱 泵、电机总成 集成了各种阀及压力开关的集成块 隔膜式蓄能器，运用于主系统 隔膜式蓄能器，运用于偏航系统 1.2 液压系统加压 电机在1500转/分钟时齿轮泵的排量为2.4L/min 。启动电机，系统压力将升高。压力传感器 8将发出4~20mA 的电信号。当工作压力为180bar 时，发出15.52mA 的电信号，此时电机停转。当压力降低至160bar 时，发出14.24mA 的电信号，此时电机将重新启动。 单向节流阀9安装于主蓄能器11的出口处。通过调节此阀，进入偏航，主轴系统或液压顶升缸内的油液流速将随之改变，由此便可调定偏航或主轴制动时的响应时间。 从齿轮泵出来的液压油将由安装于集成块内的10μm 高压过滤器过滤。为了检测过滤器是否被污染，在集成块内还安装了污染指示器。当经过过滤器的油液压力降超过5 bar (+/- 10%)时，指示器将顶出（露出红色警示）。 未被污染 遭污染后
液压缸结构图示
创作编号：BG7531400019813488897SX 创作者：别如克* 液压缸的结构 · 液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。 上图给出了双作用单活塞杆液压缸的结构图，该液压缸主要由缸缸筒6、缸盖10、活塞4、活塞杆7 和导向套8 等组成；缸筒一
焊接，另一端与缸盖采用螺纹连接。活塞与活塞杆采用卡键连接，为证液压缸的可靠密封，在相应位置设置了密封圈3、5、9、11 和防 下面对液压缸的结构具体分析。 3.2.1 缸体组件 ·
缸体组件与活塞组件形成的密封容腔承受油压作 用，因此，缸体组件要有足够的强度，较高的表面精 度可靠的密封性。 3.2.1.1 缸筒与端盖的连接形式 常见的缸体组件连接形式如图 3.10 所示。 (1)法兰式连接（见图a），结构简单，加工方便，连接可靠，但是要筒端部有足够的壁厚，用以安装螺栓或旋入螺钉， 它是常用的一种连接形式。 (2)半环式连接（见图b），分为外半环连接和内 半环连接两种连接形式，半环连接工艺性好，连 接可靠，结构紧凑，但削弱了缸筒强度。半环连 接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。 (3)螺纹式连接（见图f、c），有外螺纹连接和内螺纹连接两种，其是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式 用于要求外形尺寸小、重量轻的场合。
千斤顶装配图]
装配及绘制千斤顶装配图 傅赛春 教学目标：1、严格遵守《机械制图》国家标准中有关的技术标准规定 2、培养空间想象能力，提高识图、绘图能力 3、养成严肃认真的工作态度和耐心细致的工作作风 教学重点：1、识读千斤顶中所有零件图；2、绘制千斤顶装配图 教学难点：装配图的合理配置 教学过程： 一、教学设计思路 我国是历史悠久的文明古国，在机械制图方面有过杰出成就。早在宋代李诫的《营造法式》三十六卷中，附图就占了六卷，画法有正投影、轴测投影和透视，其工程制图技术就已达到了很高的水平。如今《机械制图》已成为一门专业基础课，实践性强，其主要内容必须通过画图，识图才能掌握领会。 目前中等职业学校的《机械制图》教学往往照本宣科，只强调教科书中的基本知识。如：补画三视图、剖视图、常用的标准件图等常规画图训练，对于工程实际中出现的零件测绘却几乎从来不开展。 为了检查学生《机械制图》基本知识掌握程度，我设计了一个“教学项目”。将学生分组，给每一组学生一个千斤顶和组成该千斤顶的所有零件图。要求学生不仅能读懂千斤顶的所有零件图，而且还要能拆装千斤顶，最后根据装配好的千斤顶，结合零件图上的尺寸，画出千斤顶的装配图。 通过这样的真实零件训练，不仅考查学生的识图、绘图的基本制图技能，也增强了机械专业学生装配动手能力。这样的“项目教学”将书本中学到的知识运用到实践中，可以增强学生的学习兴趣，使枯燥的制图教学变得形象生动。 二、教学过程 （一）千斤顶工作原理 千斤顶是用来支撑和起动重物的机构，这是一种结构简单的机械式千斤顶。将绞杠插入螺杆的φ20孔中，以旋转螺杆。螺杆具有锯齿形螺纹B50×8；螺母套以过渡配合压装于底座中，并用两个圆柱端紧定螺钉M10×20止转、固定，这样就能达到螺杆旋转而使起生物升降。顶块以SR40内圆球面和螺杆顶部接触，并能微量摆动以适应不同情况的接触面。挡圈用一个M8×20的沉头螺钉固定在螺杆下端，以防止其旋出螺母。 （二）分析指导 1、仔细读懂各零件图 ①底座 底座是一铸件，材料是HT200牌号的铸铁。其基本形体是同轴回转体。在标注各段直径后，只需一个全剖主视图。
汽车制动的原理
汽车制动的原理 众所周知，当我们踩下制动踏板时，汽车会减速直到停车。但那个工作是怎么样完成的？你腿部的力量是如何样传递到车轮的？那个力量是如何样被扩大以至能让一台笨重的汽车停下来？ 首先我们把制动系统分成6部分，从踏板到车轮依次解释每部分的工作原理，在了解汽车制动原理之前我们先了解一些差不多理论，附加部分包括制动系统的差不多操作方式。 差不多的制动原理 当你踩下制动踏板时，机构会通过液压把你脚上的力量传递给车轮。但实际上要想让车停下来必须要一个特别大的力量，这要比人腿的力量大特别多。因此制动系统必须能够放大腿部的力量，要做到这一点有两个方法：?杠杆作用 ?利用帕斯卡定律，用液力放大 制动系统把力量传递给车轮，给车轮一个摩擦力，然后车轮也相应的给地面一个摩擦力。在我们讨论制动系统构成原理之前，让我们了解三个原理：?杠杆作用 ?液压作用 ?摩擦力作用 制动踏板能够利用杠杆作用放大人腿部的力量，然后把那个力量传递给液压系统。
如上图，在杠杆的左边施加一个力F，杠杆左边的长度〔2X〕是右边〔X〕的两倍。因此在杠杆右端能够得到左端两倍的力2F，然而它的行程Y只有左端行程2Y的一半。 液压系统 事实上任何液压系统背后的差不多原理都特别简单：作用在一点的力被不能压缩的液体传递到另一点，这种液体通常是油。绝大多数制动系统也在此中放大制动力量。下图是最简单的液压系统： 如图：两个活塞〔红色〕装在充满油〔蓝色〕的玻璃圆桶中，之间由一个充满油的导管连接，假如你施一个向下的力给其中一个活塞〔图中左边的活塞〕那么那个力能够通过管道内的液压油传送到第二个活塞。由于油不能被压缩，因此这种方式传递力矩的效率特别高，几乎100%的力传递给了第二个活塞。液压传力系统最大的好处确实是能够以任何长度，或者曲折成各种形状绕过其他部件来连接两个圆桶型的液压缸。还有一个好处确实是液压管能够分支，如此一个主缸能够被分成多个副缸，如下图：
穿心式千斤顶工作原理
穿心式千斤顶 穿心式千斤顶是利用双液压缸张拉预应力筋和顶压锚具的双作用千斤顶。穿心式千斤顶适用于张拉带JM型锚具的钢筋束或钢绞线束，配上撑脚与拉杆后，也可作为拉杆式千斤顶张拉带螺丝端杆锚具和镦头锚具的预应力筋。图4-33为JM12型锚具和YC-60型千斤顶的安装示意图。系列产品有YC20D，YC60与YC120型千斤顶。 图4-33 JM12型锚具和YC-60型千斤顶的安装示意图 1—工作锚；2—YC-60型千斤顶；3—工具锚；4—预应力筋束 如图4-34为YC60型千斤顶构造图，主要由张拉油缸、顶压油缸、顶压活塞、穿心套、保护套、端盖堵头、连接套、撑套、回弹弹簧和动、静密封圈等组成。该千斤顶具有双作用，即张拉与顶锚两个作用。其工作原理是：张拉预应力筋时，张拉缸油嘴进油、顶压缸油嘴回油，顶压油缸、连接套和撑套连成一体右移顶住锚环；张拉油缸、端盖螺母及堵头和穿心套连成一体带动工具锚左移张拉预应力筋；顶压锚固时，在保持张拉力稳定的条件下，顶压缸油嘴进油，顶压活塞、保护套和顶压头连成一体右移将夹片强力顶入锚环内；此时张拉缸油嘴回油、顶压缸油嘴进油、张拉缸液压回程。最后，张拉缸、顶压缸油嘴同时回油，顶压活塞在弹簧力作用下回程复位。 大跨度结构、长钢丝束等引伸量大者，用穿心式千斤顶为宜。
图4-34 YC60型千斤顶 a)构造与工作原理； b)加撑脚后的外貌 1一张拉油缸；2—顶压油缸(即张拉活塞)；3—顶压活塞；4—弹簧；5—预应力筋；6— 工具锚 7—螺帽；8—锚环；9—构件；10—撑脚；11一张拉杆；12—连接器；13—张拉工作油 室； 14—顶压工作油室；15—张拉回程油室；16—张拉缸油嘴；17一顶压缸油嘴；18—油 孔 请点击下图观看“YC60型千斤顶工作过程”动画
数控机床的工作原理及基本结构
数控机床的工作原理及基本结构 一、程序编制及程序载体 数控程序是数控机床自动加工零件的工作指令。在对加工零件进行工艺分析的基础上，确定零件坐标系在机床坐标系上的相对位置，即零件在机床上的安装位置;刀具与零件相对运动的尺寸参数;零件加工的工艺路线、切削加工的工艺参数以及辅助装置的动作等。得到零件的所有运动、尺寸、工艺参数等加工信息后，用由文字、数字和符号组成的标准数控代码，按规定的方法和格式，编制零件加工的数控程序单。编制程序的工作可由人工进行;对于形状复杂的零件，则要在专用的编程机或通用计算机上进行自动编程(APT)或CAD/CAM设计。 编好的数控程序，存放在便于输入到数控装置的一种存储载体上，它可以是穿孔纸带、磁带和磁盘等，采用哪一种存储载体，取决于数控装置的设计类型。 数控机床的基本结构
二、输入装置 输入装置的作用是将程序载体(信息载体)上的数控代码传递并存入数控系统内。根据控制存储介质的不同，输入装置可以是光电阅读机、磁带机或软盘驱动器等。数控机床加工程序也可通过键盘用手工方式直接输入数控系统;数控加工程序还可由编程计算机用RS232C或采用网络通信方式传送到数控系统中。 零件加工程序输入过程有两种不同的方式：一种是边读入边加工(数控系统内存较小时)，另一种是一次将零件加工程序全部读入数控装置内部的存储器，加工时再从內部存储器中逐段逐段调出进行加工。 三、数控装置 数控装置是数控机床的核心。数控装置从内部存储器中取出或接受输入装置送来的一段或几段数控加工程序，经过数控装置的逻辑电路或系统软件进行编译、运算和逻辑处理后，输出各种控制信息和指令，控制机床各部分的工作，使其进行规定的有序运动和动作。 零件的轮廓图形往往由直线、圆弧或其他非圆弧曲线组成，刀具在加工过程中必须按零件形状和尺寸的要求进行运动，即按图形轨迹移动。但输入的零件加工程序只能是各线段轨迹的起点和终点坐标值等数据，不能满足要求，因此要进行轨迹插补，也就是在线段的起点和终点坐标值之间进行“数据点的密化”，求出一系列中间点的坐标值，并向相应坐标输出脉冲信号，控制各坐标轴(即进给运动的各执行元件)的进给速度、进给方向和进给位移量等。 四、驱动装置和位置检测装置
千斤顶液压千斤顶原理知识
千斤顶液压千斤顶原理知识 2008年11月24日星期一 10:35 由于17世纪时不存在牙膏管，因此，人们怀疑布雷斯?帕斯卡(Blaise Pascal，1623,1662，法国著名的科学家和哲学家)是否提出了帕斯卡原理，是否每天早晨都在冥思苦想它的功能。不过，可以肯定的是，许多与液体静压力有关的其他效应都逃不出他的注意力，首先就是液压起重机的原理。 很久之前，工程师们就利用过这种类型的机器，今天，只要在停车场或者加油站，就可以看到液压起重机，利用它使出一个孩子的力气就能将一辆汽车抬起来。让我们看看这种器械是如何工作的，并设法自己制作一个器械以供实验之用。 请看图2。用一根管手将两个充满了液体(水或油)的容器连起来。其中一个容器截面很大，另一个容器截面则很小，假设它比前一个截面小1000倍。如果用一个活塞(A)向下压截面小的容器液面，液体就受到了一个压力，这个压力的强度会
按照原来的大小传递到液体表面的任何其他部分，当然也包括在大截面容器里与活塞(B)接触的液体的表面。压强等于作用力除以作用面积。 根据帕斯卡原理，活塞A下的压强与活塞B下的压强相等，又由于活塞B下的面积比活塞A下的大1000倍，在它上面的作用力就应比在A上的作用力也大1000倍。因此，为了将一辆1吨重的汽车抬起来，只要1公斤的作用力就够了。液压制动器、压缩机、汽车的千斤顶、水泵等许多器械都得益于这一原理。 验证帕斯卡原理的小实验 利用两个去掉了针头的注射器，我们就可以在家里制作一个这类小型液压装置。
比如，用一个截面为5平方厘米输血用的粗注射器和一个截面为0(5平方厘米的很小的注射器，将它们的开口用又粗又短的管子连起来。根据帕斯卡原理，力的转化系数大约为10。将水、油或其他的液体灌满注射器，即两个活塞中间的全部空间，注意将气泡排除掉。然后请你的朋友用大姆指挤压两个活塞中的一个，你同时用大拇指挤压另一个活塞。我们可以将这个小小的游戏取名为“铁大拇指的较量”，或者叫“帕斯卡大拇指的较量”。当然，谁挤压细小的注射器，谁就会不费力气地取胜。如果你有一定的创造力和做实验的才能，就可以用一个弹簧测力计或者称东西的磅秤(如图3所示)，想方设法去测量在挤压两个活塞中的一个时(或者用一个重量比活塞与注射器管壁之间的摩擦力大的砝码)所施加的压力，验证一下帕斯卡原理，看看两边的压力是否相等。不要忘记从测到的数值中减去挤压注射器之前已存在的值，相当于这一系统的活动部分，即液体加上活塞的重量。 最后，如果你想验证作为压力器的这种装置的效能，可在磅秤盘子与大活塞之间放上一个核桃:你将会看到挤压一下小注射器的活塞就能轻易地将核桃压碎。 用这种小机器就能完成“海格立斯”(宙斯之子，力大无穷，曾完成12项英雄业绩)那样的伟业。准备好一个充满液体的封闭木桶(不要留有空气，因为空气在压力下会被压缩)，就可以开始向你的朋友们演示了。将盛满液体的木桶同一支同样也灌满液体的小注射器和小管子连起来，你将看到后两者能将木桶瞬间击碎。我们试着算一笔账:一支截面为0(5平方厘米的普通注射器，用大拇指施加在活塞上的压力为20公斤(用磅秤验证一下，达到此重量并不难)，结果出来的压强竟是40个大气压～很少有木桶能承受住这样的压强。一位 农民遗憾地发现了这种现象。他想通过一根很长的细管子将珍贵的葡萄酒从自己的乡间农舍 输送到低30多米的山脚下的一位朋友家里。一切都很顺利:朋友家的酒桶灌满了葡萄酒，
液压千斤顶工作原理图
液压千斤顶|液压千斤顶工作原理(图) 手动液压千斤顶（恩派克） 液压千斤顶又称分体式液压千斤顶、油压千斤顶，可分为电动液压千斤顶，手动液压千斤顶，爪式液压起顶机；电动液压千斤为超高压电动千斤顶、大吨位电动液压千斤顶、同步起升千斤顶；手动液压千斤顶为超薄千斤顶，手动分体式千斤顶 液压千斤顶，液压传递压强不变的原理，受力面积越大压力越大，面积越小压力越小。同时还有杠杆的工作原理。
千斤顶是一种起重高度小(小于1m)的最简单的起重设备。它有机械式和液压式两种。机械式千斤顶又有齿条式与螺旋式两种，由于起重量小，操作费力，一般只用于机械维修工作，在修桥过程中不适用。液压式千斤顶结构紧凑，工作平稳，有自锁作用，故使用广泛。其缺点是起重高度有限，起升速度慢。 液压千斤顶分为通用和专用两类。 专用液压千斤顶使专用的张拉机具，在制作预应力混凝土构件时，对预应力钢筋施加张力。专用液压千斤顶多为双作用式。常用的有穿心式和锥锚式两种。 如图是液压千斤顶的工作原理图。大油缸9和大活塞8组成举升液压缸。杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。再次提起手柄吸油时，单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。不断地往复扳动手柄，就能不断地把油液压入举升缸下腔，使重物逐渐地升起。如果打开截止阀11，举升缸下腔的油液通过管道10、截止阀11流回油箱，重物就向下移动。这就是液压千斤顶的工作原理。
液压千斤顶_设计
毕业设计 系部： 班级： 姓名： 学号： 指导教师：
目录 第一章引言 第二章液压千斤顶的总体设计方案1）液压千斤顶设计方案示意图 2）液压千斤顶的组成 3）液压千斤顶的优缺点 第三章液压千斤顶的原理 1）液压千斤顶原理图 2）液压千斤顶的特点 第四章、液压千斤顶结构设计 1）内管设计 2）外管设计 3）活塞杆设计 4）导向套的设计 5）液压千斤顶活塞部位的密封 6）液压千斤顶装配图 第五章液压千斤顶常见的故障与维修 结论 参考文献
第一章引言 机电一体化又称机械电子学，英语称为Mechatronics，它是由英文机械学Mechanics的前半部分与电子学Electronics的后半部分组合而成。机电一体化最早出现在1971年日本杂志《机械设计》的副刊上，随着机电一体化技术的快速发展，机电一体化的概念被我们广泛接受和普遍应用。随着计算机技术的迅猛发展和广泛应用,机电一体化技术获得前所未有的发展。现在的机电一体化技术，是机械和微电子技术紧密集合的一门技术，他的发展使冷冰冰的机器有了人性化，智能化。 机电一体化技术是将机械技术、电工电子技术、微电子技术、信息技术、传感器技术、接口技术、信号变换技术等多种技术进行有机地结合，并综合应用到实际中去的综合技术。是现代化的自动生产设备几乎可以说都是机电一体化的设备。 液压技术发展趋势液压技术是实现现代化传动与控制的关键技术之一，世界各国对液压工业的发展都给予很大重视。 液压传动是以液体作为工作介质，利用液体的压力能进行能量的传递和控制的一门技术。液压传动具有许多优点，被广泛应用于机械、建筑、冶金、化工以及航空航天等领域。如今，随着微电子和计算机技术的发展，机、电、液技术的紧密结合，使液压技术的发展和应用又进入了一个崭新的阶段。 随着我国汽车工业的快速发展,汽车随车千斤顶的要求也越来越高;同时随着市场竞争的加剧,用户要求的不断变化,将迫使千斤顶的
液压缸结构图示
液压缸的结构 · 液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分 组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。 上图给出了双作用单活塞杆液压缸的结构图，该液压缸主要由缸底1、 缸筒6、缸盖10、活塞4、活塞杆7 和导向套8 等组成；缸筒一端与缸底焊接，另一端与缸盖采用螺纹连接。活塞与活塞杆采用卡键连接，为了保 证液压缸的可靠密封，在相应位置设置了密封圈3、5、9、11 和防尘圈12。 下面对液压缸的结构具体分析。 3.2.1 缸体组件 ·
缸体组件与活塞组件形成的密封容腔承受油压作 用，因此，缸体组件要有足够的强度，较高的表面精 度可靠的密封性。 3.2.1.1 缸筒与端盖的连接形式 常见的缸体组件连接形式如图 3.10 所示。 (1)法兰式连接（见图a），结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉， 它是常用的一种连接形式。 (2)半环式连接（见图b），分为外半环连接和内 半环连接两种连接形式，半环连接工艺性好，连 接可靠，结构紧凑，但削弱了缸筒强度。半环连 接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。 (3)螺纹式连接（见图f、c），有外螺纹连接和内螺纹连接两种，其特点是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。
· (4)拉杆式连接（见图d），结构简单，工艺性好，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。只适用于长度不大的 中、低压液压缸。 (5)焊接式连接（见图e），强度高，制造简单，但焊接时易引起缸筒变 形。 · 3.2.1.2 缸筒、端盖和导向套的基本要求 ·缸筒是液压缸的主体，其内孔一般采用镗削、绞孔、滚压或珩磨等精密加工工艺制造，要求表面粗糙度在0.1～0.4μm，使活塞及其密封件、支承件能顺利滑动，从而保证密封效果，减少磨损；缸筒要承受很大的液压力，因此，应具有足够的强度和刚度。
千斤顶的工作原理及分类
千斤顶的工作原理及分类 一、千斤顶的工作原理 有机械千斤顶和液压千斤顶等几种，原理各有不同从原理上来说，液压传动所基于的最基本的原理就是帕斯卡原理，就是说，液体各处的压强是一致的，这样，在平衡的系统中，比较小的活塞上面施加的压力比较小，而大的活塞上施加的压力也比较大，这样能够保持液体的静止。所以通过液体的传递，可以得到不同端上的不同的压力，这样就可以达到一个变换的目的。我们所常见到的液压千斤顶就是利用了这个原理来达到力的传递。螺旋千斤顶机械原理，以往复扳动手柄，拔爪即推动棘轮间隙回转，小伞齿轮带动大伞齿轮、使举重螺杆旋转，从而使升降套筒获得起升或下降，而达到起重拉力的功能。但不如液压千斤顶简易。 二、千斤顶分类 千斤顶是一种用钢性顶举件作为工作装置，通过顶部托座或底部托爪在行程内顶升重物的轻小起重设备！ 1、按结构特征可分为齿条千斤顶、螺旋千斤顶和液压（油压）千斤顶3种。 ①齿条千斤顶:由人力通过杠杆和齿轮带动齿条顶举重物。起重量一般不超过20吨，可长期支持重物，主要用在作业条件不方便的地方或需要利用下部的托爪提升重物的场合，如铁路起轨作业。 ②螺旋千斤顶:由人力通过螺旋副传动，螺杆或螺母套筒作为顶举件。普通螺旋千斤顶靠螺纹自锁作用支持重物，构造简单，但传动效率低，返程慢。自降螺旋千斤顶的螺纹无自锁作用，装有制动器。放松制动器，重物即可自行快速下降，缩短返程时间，但这种千斤顶构造较复杂。螺旋千斤顶能长期支持重物，
最大起重量已达100吨，应用较广。下部装上水平螺杆后，还能使重物作小距离横移。 ③液压千斤顶:由人力或电力驱动液压泵，通过液压系统传动，用缸体或活塞作为顶举件。液压千斤顶可分为整体式和分离式。整体式的泵与液压缸联成一体；分离式的泵与液压缸分离，中间用高压软管相联。液压千斤顶结构紧凑，能平稳顶升重物，起重量最大已达1000吨，行程1米，传动效率较高，故应用较广；但易漏油，不宜长期支持重物。如长期支撑需选用自锁顶，螺旋千斤顶和液压千斤顶为进一步降低外形高度或增大顶举距离，可做成多级伸缩式的。 除上述基本型式外，液压千斤顶按同样原理可改装成滑升模板千斤顶、液压升降台、张拉机等，用于各种特殊施工场合。 2、按其它方式可分类为分离式千斤顶，卧式千斤顶，爪式千斤顶，同步千斤顶，油压千斤顶，电动千斤顶等！ ①爪式千斤顶是用刚性顶举件作为工作装置，通过顶部托座或底部托爪在小行程内顶升重物的轻小起重设备。此千斤顶在一般千斤顶无法配合顶重物高度时使用，摇杆可270度旋转，到达高度极限时会自动回油。使用时请用管柄先将液压阀螺栓旋紧，再将手动泵上、下动作，千斤顶既可升起，如要放下时，请将液压阀螺栓慢慢放松即可下降，本千斤顶无重力状态下无法自动下降。顶部荷重量是爪部荷重量的2倍，假如高度许可，尽量使用上方位置。 ②卧式千斤顶：本顶是各类汽车修理必备的举高设备，取代原始的地沟、地槽。具有使用安全移动方便。吨位：10T、15T、20T 举升高度：1.2m、1.6m 电机功率：Y905-411KW
液压缸缓冲
缓冲装置说明 缓冲装置是利用缝隙式薄壁型小孔对油液的节流作用而工作的，当液压缸活塞或活塞杆运行到终端时，缓冲柱塞（凸肩）将回液通道逐渐遮盖，形成节流而建立起背压，以平衡惯性力，达到缓冲的目的。 缓冲装置的类型，可根据节流小孔（或缝隙）的通流面积在缓冲过程中是否自动（行）改变来分类，通常可分为恒节流型和变节流型。 当节流阀l的节流面积是可调节时，又称可调恒节流缓冲。如图4-44所示，缓冲柱塞外径与缓冲凹槽内径的名义尺寸是相同的。在行程末端，当缓冲柱塞尚未进入缓冲凹槽时，回液经回液口排出，回液压力p2 =0;当缓冲柱塞进入缓冲凹槽瞬间，回液通道被封死，油液只能经过节流阀1的节流口排回油箱，液压缸缓冲腔(缓冲面积为A)压力迅速升高，从而达到缓冲目的。 在缓冲节流过程中，节流面积保持恒定不变时，称恒节流缓冲装置。在图4-45中，缓冲柱塞与凹槽构成环形节流缝隙，当缓冲柱塞进入凹槽后，回液阻力升高，从而达到缓冲目的。 使用节流阀的恒节流缓冲装置，由于节流面积与缓冲腔压力是可调节的，适用性强，因此是一种广泛使用的节流装置。 在具体使用中，节流阀一旦调定，就固定不变，除非液压缸工况发生变化。 必须指出，上述缓冲装置，只能在液压缸全行程终了时才起缓冲作用，当执行元件在行程中停止运动时，上述缓冲装置不起作用。这时可在回油路上设置行程节流阀来实现缓冲。 液压缸调试规范 1) 排气装置调整。先将缸内工作压力降到
(0.5--1)MPa 左右，然后使活塞杆往复运动，打开排气塞进行 排气。打开的方法是：当活塞到达行程末端，压力升高的瞬间打开排气塞，而在开始返回之前立即关闭。排 气塞排气时，可听到嘘嘘的气声，随后喷出白浊色的泡沫状油液，空气排尽时喷出的油呈澄清色。可以用肉眼判别排气是否彻底。 2) 缓冲装置调整。在装有可调节缓冲装置的情况下，而活塞又在运动中，应先将节流阀放在流量较小的位置上，然后逐渐调节节流口大小，直到满足要求为止。3) 液压油缸各部位的检查。液压油缸除做上述调整工作外，还要检查各个密封件的漏油情况，以及安装联结部件的螺栓有无松动等现象，防止意外事故的发生。4) 定期检查。根据液压油缸的使用情况，安排定期检查的时间，并做好检查记录。 液压站调试规范 1.制作检验：按照油站系统原理图及装配图检查各部件是否按设计要求采购、 制造和装配。 2.调试准备：在油箱中加入设计要求的工作介质，接好油站电机线（油站调试 必须在附近设置一个空气开关以便快速启闭油站电机），点动电机测试电机转向是否符合要求。用堵头将油站出油口封上。 3.试压检验：开启电机，将油站溢流阀压力调低为1MPa左右，低压运行20分 钟以排气及冲洗系统。用吸水性好的纸擦拭干净各密封处，然后注意观察有无渗漏现象。调节溢流阀逐次升高压力（每级5MPa，保压3分钟）看有否渗漏，直至压力升到设计压力的1.2倍时止，保压10分钟，最后全面检查必须保证所有焊缝、接口和密封处无漏油，管道无永久变形。一切正常后调节溢流阀将压力调定为系统设计压力。在试压中注意观察调节溢流阀时压力表显示的压力升降是否平稳、灵敏。 4.油泵检验：在工作压力下运行，液压站油泵不能有异常噪音，如为变量泵， 则其调节装置应灵活可靠，油泵发热应正常。 5.换向检验：反复操纵换向阀3~5次，要求换向阀换向灵敏、可靠，无卡滞 现象。 6.节流阀检验：取下油站一组出油口堵头，用软管连接一个相同设计压力的油 缸，将单向节流阀全开（顺时针拧死），操作换向阀，用秒表计算油缸伸缩的速度，统计10次后计算系统流量是否符合设计要求（同时注意溢流阀中不得有溢流现象，也就是观察压力表显示压力不会超过调定好的系统设计压力）。 然后拧松单向节流阀，记录油缸的伸缩速度，看单向节流阀调节流量是否平稳可靠。类似调节剩余的几组确定单向节流阀的性能。 7.系统过滤检查：调试完毕后需要检查系统的过滤器，如果在过滤器滤芯背面
液压千斤顶的设计开题报告
2012级毕业设计 液压千斤顶的设计 学生姓 名杨晓帆 学号1201010038 所在学院名称机械工程学院 专业名称机械制造与自动化指导教师姓名胡宾伟
开题报告 液压千斤顶的设计 一、课题研究的目的和意义： 在生产实践中我们经常会遇到一些将重物如机床笨重的子、井下的轨道等在没有起吊设备的情况下移动或抬起，仅靠人工操作是很困难的，这就需要用到千斤顶来帮助我们。千斤顶与我们的生活密切相关，在建筑、铁路、汽车维修等部门均得到广泛的应用，因此千斤顶技术的发展将直接或间接影响到这些部门的正常运转和工作。千斤顶，英文（Jack）是一种起重高度小(小于1m)的最简单的起重设备。它有机械式和液压式两种。千斤顶主要用于厂矿、交通运输等部门作为车辆修理及其它起重、支撑等工作。其结构轻巧坚固、灵活可靠，一人即可携带和操作。千斤顶作为一种使用范围广泛的工具，采用了最优质的材料铸造，保证了千斤顶的质量和使用寿命。 本次对液压千斤顶进行设计可以了解液压千斤顶的原理以及应用。通过查阅大量文献，和对千斤顶各部件进行设计、绘制不但熟悉了千斤顶内液压传动原理还使得我对一些绘图软件的操作更加熟练。同时也在以前书本学习的基础上对液压传动加深了理解。液压千斤顶结构紧凑、工作平稳、有自锁作用，故使用广泛。其缺点是起重高度有限、起升速度慢。
二、液压千斤顶技术研究的国内外现状： 国外发展情况: 早在20 世纪40 年代,卧式千斤顶就已经开始在国外的汽车维修部门使用,但由于当时设计和使用上的原因,其尺寸较大,承载量较低。后来随着社会需求量的增大以及千斤顶本身技术的发展,在90 年代初国外绝大部分用户已以卧式千斤顶替代了立式千斤顶。在90 年后期国外研制出了充气千斤顶和便携式液压千斤顶等新型千斤顶。充气千斤顶是由保加利亚一汽车运输研究所发明的,它用有弹性而又非常坚固的橡胶制成。使用时,用软管将千斤顶连在汽车的排气管上,经过15～20 秒,汽车将千斤顶鼓起,成为圆柱体。这种千斤顶可以把115t 重的汽车顶起70cmPower-Riser Ⅱ型便携式液压千斤顶则可用于所有类型的铁道车辆,包括装运三层汽车的货车、联运车以及高车顶车辆。同时它具有一个将负载定位的机械锁定环,一个三维机械手,一个全封闭构架以及一个用于防止杂质进入液压系统的外置过滤器。另外一种名为Truck Jack 的便携式液压千斤顶则可用于对已断裂的货车转向架弹簧进行快速的现场维修。该千斤顶能在现场从侧面对装有70～125t 级转向架的大多数卸载货车进行维修,并能完全由转向架侧架支撑住。它适用于车间或轨道上无需使用钢轨道碴或轨枕作承。 国内发展情况: 我国千斤顶技术起步较晚,由于历史的原因,直到1979 年才接触到类似于国外卧式千斤顶这样的产品。但是经过全面改进和重新设计,在外形美观,使用方便,
